Canon Anti Aérien 37 mm SockelFlak Bruxelles









37 mm SockelFlak  Bruxelles
English Translation


Les menaces aériennes sont importantes et pendant l’ offensive alliée de la Somme en 1916, le manque de moyen de lutte contre les aéronefs de l'infanterie allemande est flagrant ,d’où la nécessité urgente de posséder une artillerie AA efficace ce qui aboutir à une réorganisation de cette arme avec transfert de pièces dés 1915.
Le 37 mm SockelFlak sera une des réponses à ces lacunes
Histoire
Au début de la 1ère guerre mondiale les Allemands utilisent en Europe comme arme anti-aérien le M14 Maxim Flak aussi appelé «befeuerungsdienst Nacht» ou Canon de tir de nuit Des munitions pyrotechniques spéciales sont tirées à intervalle régulier aussi les canons Anti aérien sont aussi connus sous le vocable de cracheurs de feu ou feuerspucker
Les allemands envoient des 4 canons montés sur des chariots dans le Sud-ouest africain en 1915, contre lutter contre les forces sud-africaines.
L’Artillerie anti-aérienne, bien que sous le contrôle du commandant des forces aériennes, est mises en ouvre par du personnel de l'Artillerie.
Sur le terrain, les «unités Archie», (surnom donné par les pilotes de la Royal Flying Corps) sont placées sous le contrôle d'un officier
Les projecteurs anti-avions et les équipages des avions de reconnaissance au niveau inférieur sont organisés en groupes de DCA, ou Flakgruppen.
En 1917, les unités de mitrailleuses anti-mitrailleuse sont formées en unités d’environ 80 hommes de tous grades. Ils utilisé la MG 08 Standard
Mais cette arme n'est pas été efficace aussi en 1915 les allemands ont besoin d'une nouvelle arme plus puissante
Un petit canon avec puissance de feu élevé appelé par les Allemands 'Licht pucker' ou cracheur de lumière existe dans l'arsenal allemand . C’est une arme à feu avec cinq canon rotatifs dans le style d’une Gatling, Ce canon construit en 1895 pouvait tirer des obus de 37 mm standard ou des obus pyrotechniques . Ces canons étaient généralement déployés en tant que défense aérienne pour les ballons contre les attaquants, et pouvaient atteindre une altitude d'environ 1500 mètres.
Mais tous les protagonistes ont une autre arme le Canon revolver
C’est une arme développée dans les années 1880 pour utilisation sur les navires puissants afin de lutter contre la horde de torpilleurs
Les Français qui avaient le canon revolver Hotchkiss utilisé pendant toute la Première Guerre mondiale, mettent au point un canon revolver pour utilisation antiaérienne avec une modification de ce canon qui possède 3 tubes de canons
Les allemands eux vont utiliser le 37mm ou 3.7cm comme canon de Flak:
Revolverkanone  Maschinen-Flak en abrégé M-Flak est utilisé pour défendre les sites de ballons et où ils abattent un nombre considérable d'avions ennemis.
Le SockelFlak (en abrégé S-Flak) 37 mm ou plus souvent appelé 3,7 cm

Internet

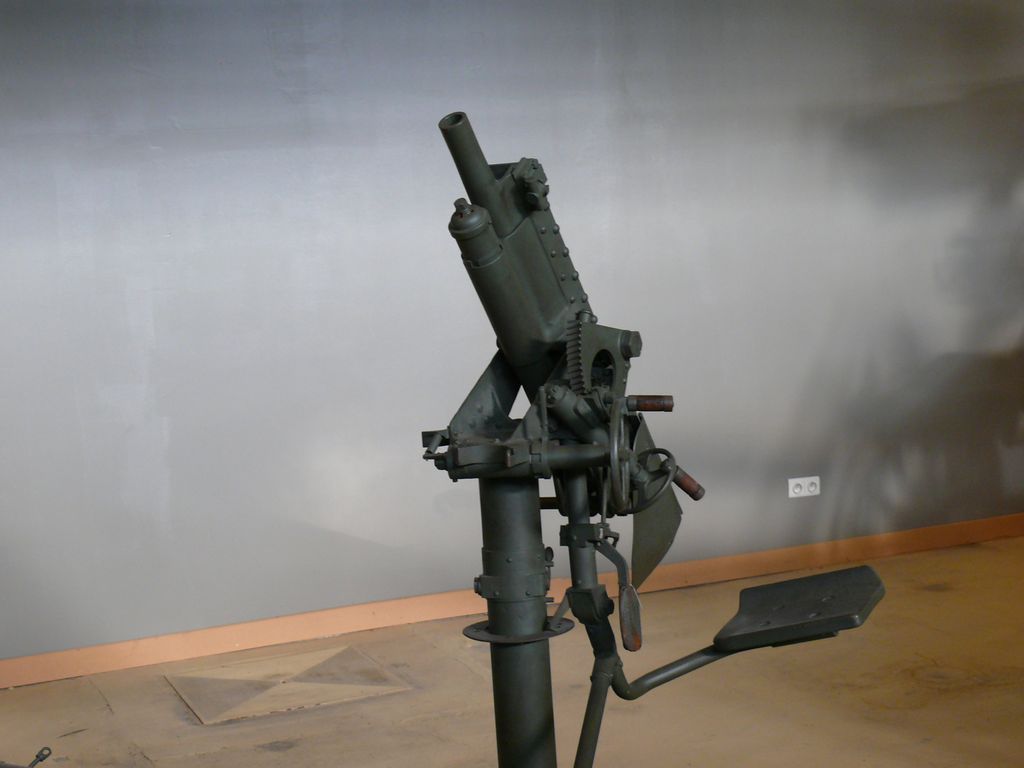

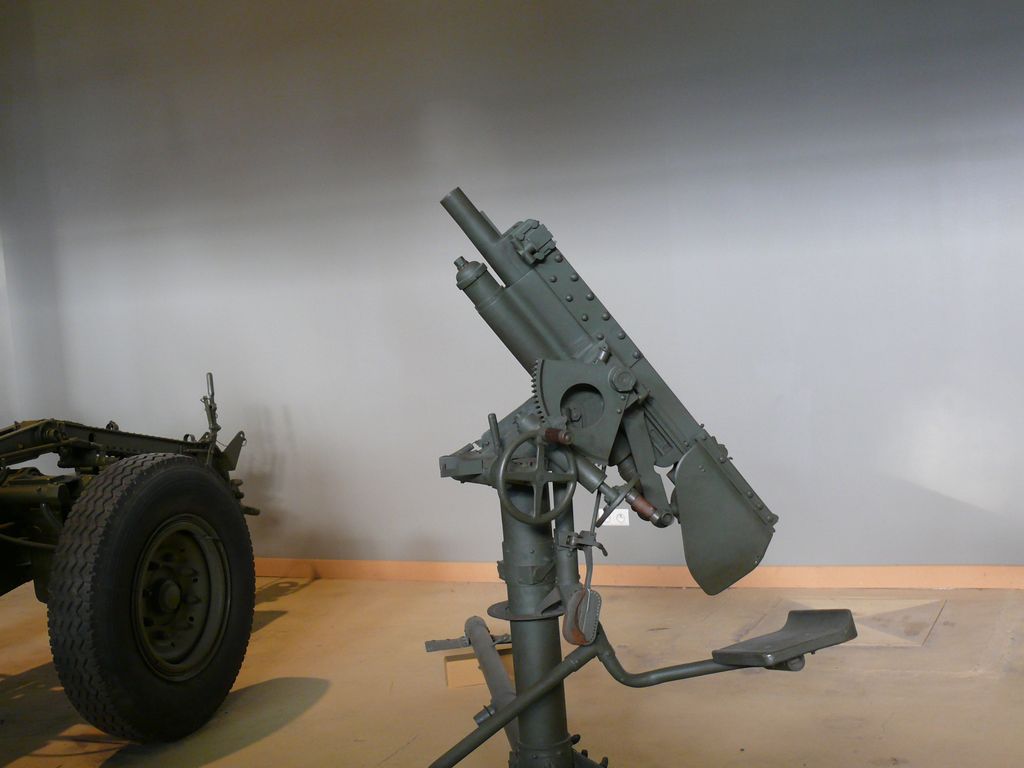

Le 3,7 cm SockelFlak construit par Krupp sera utilisé par les allemands en tant que M-Flak (Machinenflak). Il a été utilisé pour protéger les ballons (befeuerungsdienst Nacht), les positions d'artillerie et de troupes et a été utilisé en raison de la pénurie de canons de gros calibre contre des cibles volant à basse altitude. Il a été avéré que cette arme avait un effet démoralisateur sur les avions ennemi lors des tirs de nuit en raison des balles traçantes.

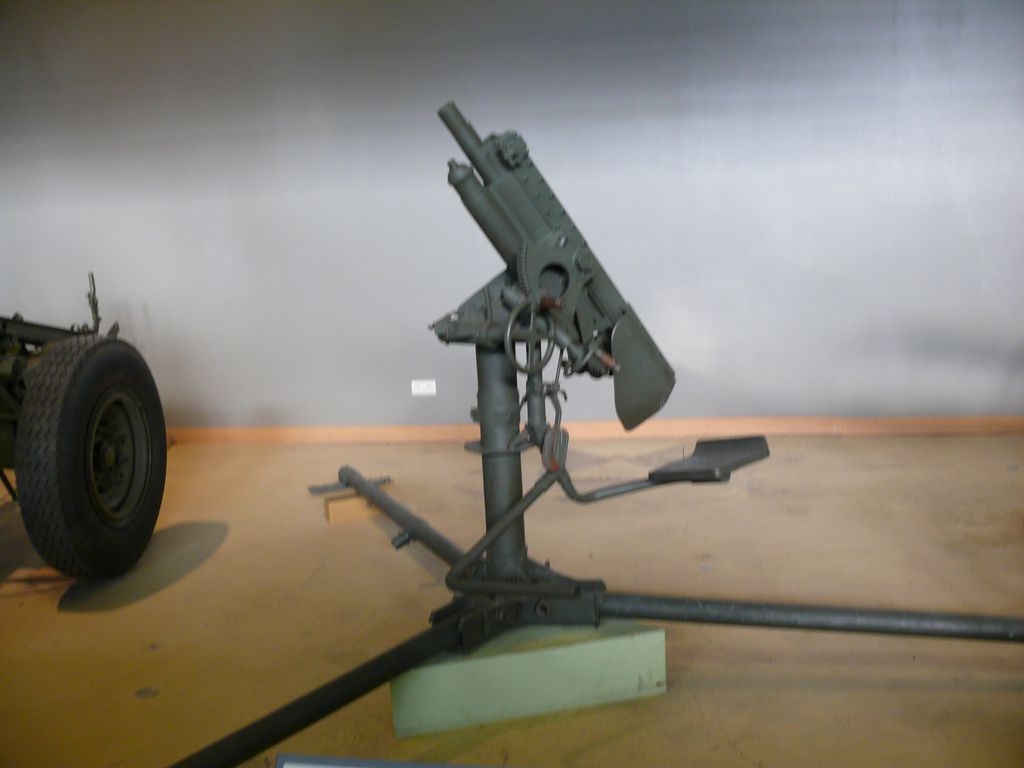

Pendant la 1ère Guerre Mondiale le SockelFlak a été utilisé sur trépied
Description

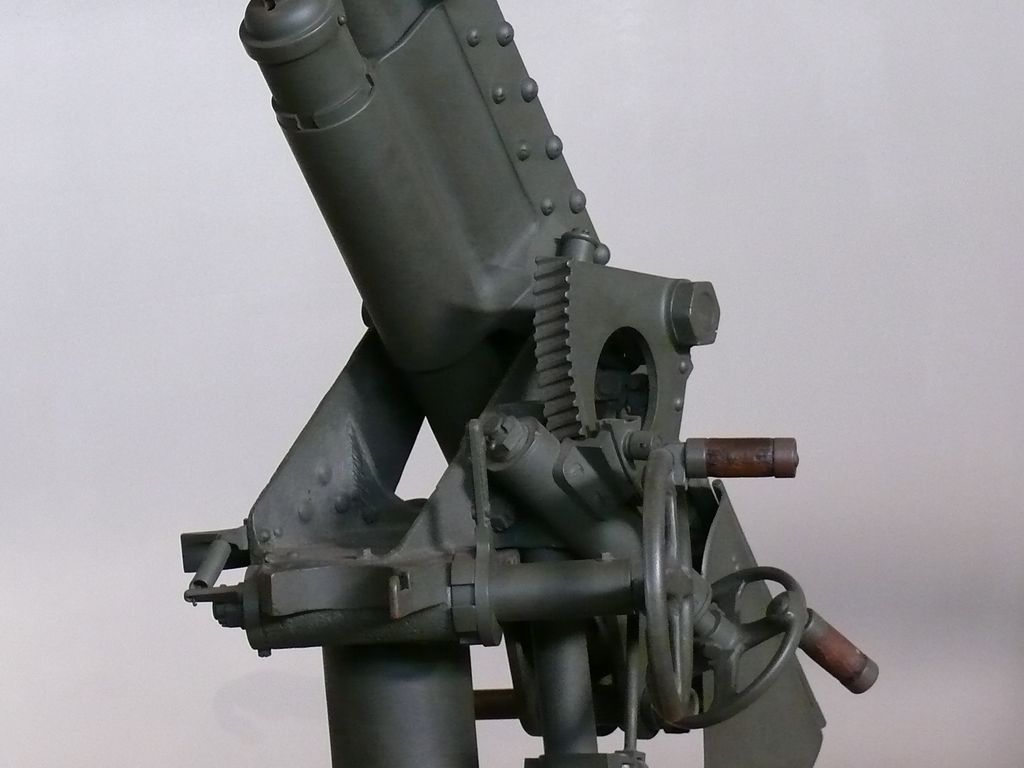

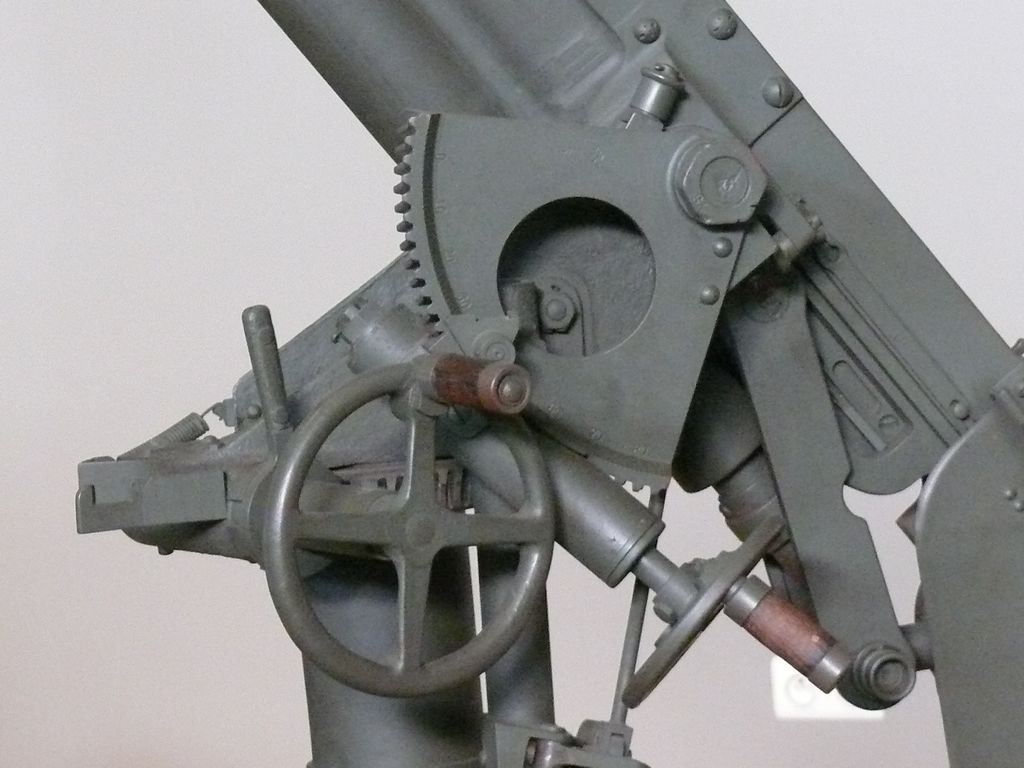

Le SockelFlak a un mécanisme similaire au Luger P 08

Munitions


Des chargeurs de 10 cartouches sont utilisés. Le tireur point de l'arme vers la cible et fait feu avec son genou droit La munition a une V° de 355m / s ,
Ils furent utilisés sur affut ou parfois montés sur des véhicules spécialement modifiés
Seulement 150 engins ont été construits jusqu'en Novembre 1918
Caractéristiques
Calibre 37mm
Equipage 1
Poids 260 kg
Portée 2500 m
Azimut 85 °
Rotation 360 °
cadence de tir / chargeur de 10coups/ 5 secondes








Aerial threat are important and during Somme allied offensive in 1916 German infantry lack of Anti aircraft weapon The urgent need for AA artillery resulted in a re-building for AA use and transfer of many to the German Army in 1915.
The 37 mm SockelFlak was a response at this lack
History
At the beginning of WW1 German use in Europe as anti-aircraft gun the Maxim Flak M14.
called 'Nacht befeuerungsdienst' or night lighting service. Special pyrotechnic ammunition was fired at time intervals, these Machinen-Flak guns were known as 'Feuerspucker' or fire-spitters.
They send 4 guns used mounted on field carriages in South West Africa in 1915, against South African forces.
Anti-aircraft artillery, although under the control of the Commander of the Air Forces, was usually manned by artillery personnel.
In the field, the 'Archie' units, (nickname given by-the pilots of the Royal Flying Corps ) were placed under the control of an officer
The anti-aircraft searchlight and aircraft reporting crews, who at group level were organized into Anti Aircraft Groups, or Flakgruppen.
In 1917, anti-aircraft machine gun units were formed which had a complement of about 80 men of all ranks. They used the standard 08 machine
But this MG was not efficient in 1915 and German army need a new weapon more powerful
A little gun with a rate of fire important what the Germans called 'Licht pucker' or light spitter. In the German arsenal we found a gun with five barrel revolving gun along the style of Gatling gun,.
This gun produced in 1895 could fire standard 37mm shells or pyrotechnical shells. These guns were usually deployed as air defense for balloons vs. attackers, and could reach an altitude of about 1500 metres.
But all the protagonists have an other weapon the Revolving canon
Revolving cannon was developed in the 80s for use on capital ships as anti-torpedo boat weapons.
French with Hotchkiss revolver cannon was still being used in WWI, and they built an Anti aircraft-mounted cannon with a modification of this gun in new device with three-barrel
The German use three 37mm or 3.7cm as Flak gun :
Revolverkanone
Maschinen-Flak (short: M-Flak) used to defend balloon sites and they shot down a considerable number of enemy aircraft.
SockelFlak (short: S-Flak) 37 mm or more often called 3.7 cm

Internet


3.7 cm SockelFlak( built by Krupp) used by the German, as M-Flak (Machinenflak). It was used to protect balloons (Nacht befeuerungsdienst, ) artillery and troops and used because of the limitations of large caliber guns against low-flying targets. It was noted as being having a sometimes "dramatic" effect on enemy fliers when fired at night because of its tracer ammunition.
during WW1 SockelFlak name was used for weapon upon tripod
Description
The SockelFlak as a mechanism like at the Luger P 08
10 cartridges magazine were used . Gunner point the weapon and fire with its right knee

Munitions


The muzzle velocity is listed as 355m/s
,They were used mounted on specially built platforms, or sometimes on specially modified vehicles
Only 150 devices were built until November 1918
Technical data
Caliber 37mm
Crew 1
Weight 260 kgs
Range 2500m
Azimuth +85°
Rotation 360 °
Rate of fire ( ROF) 10 in  5 seconds







!
