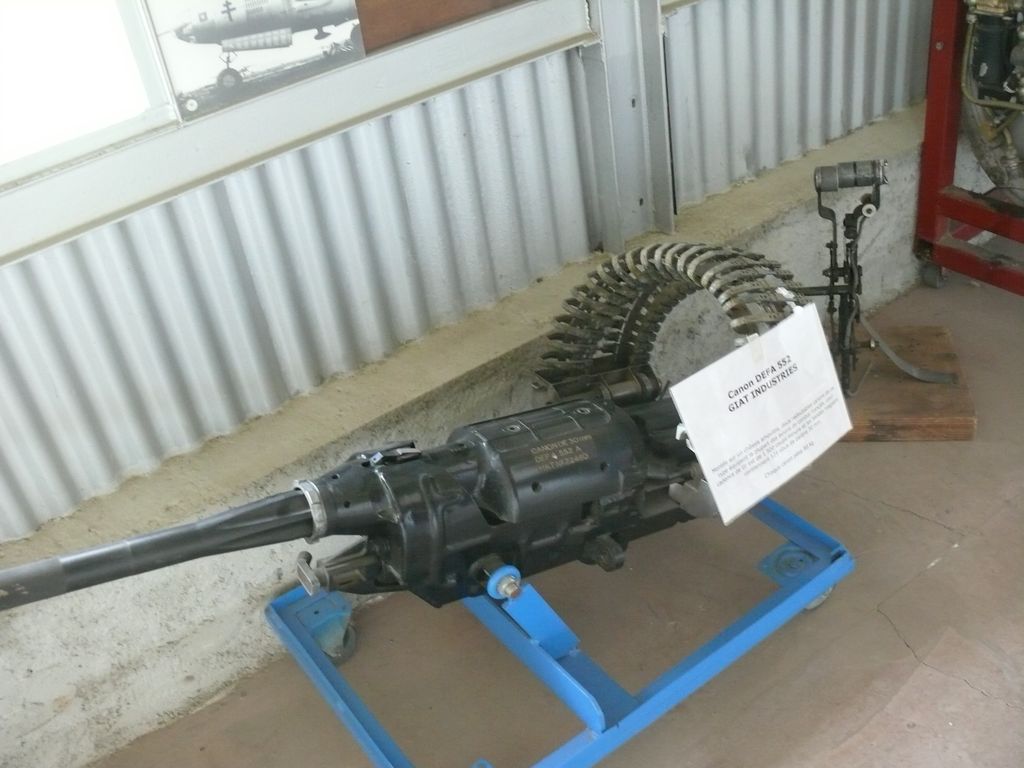

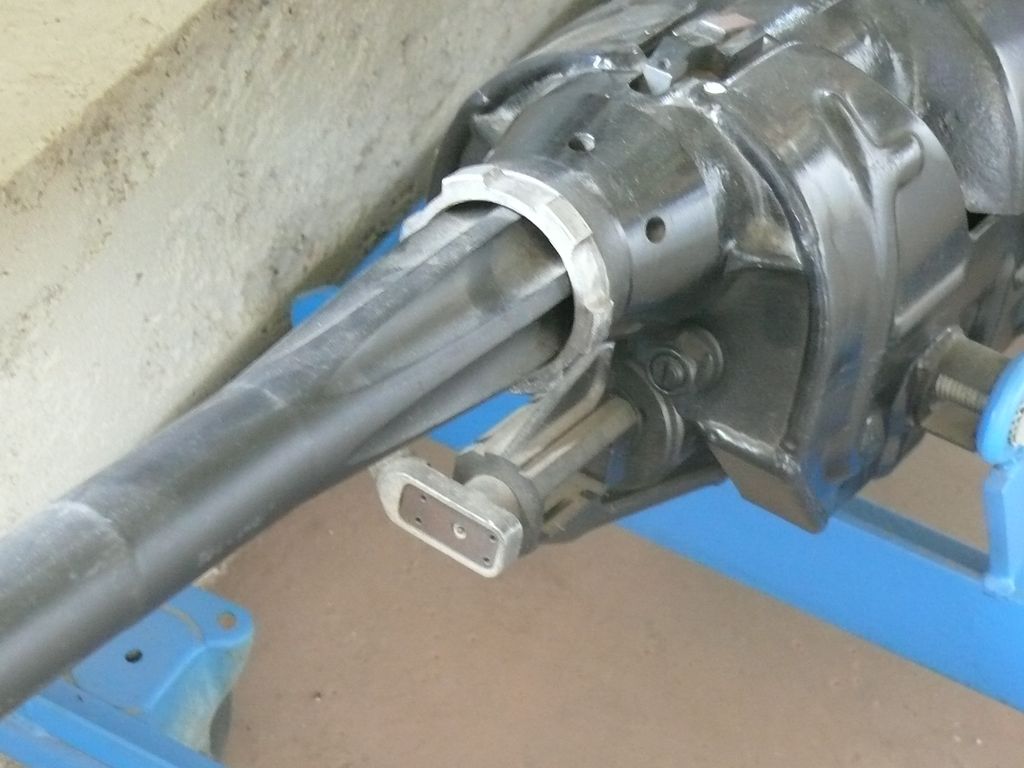

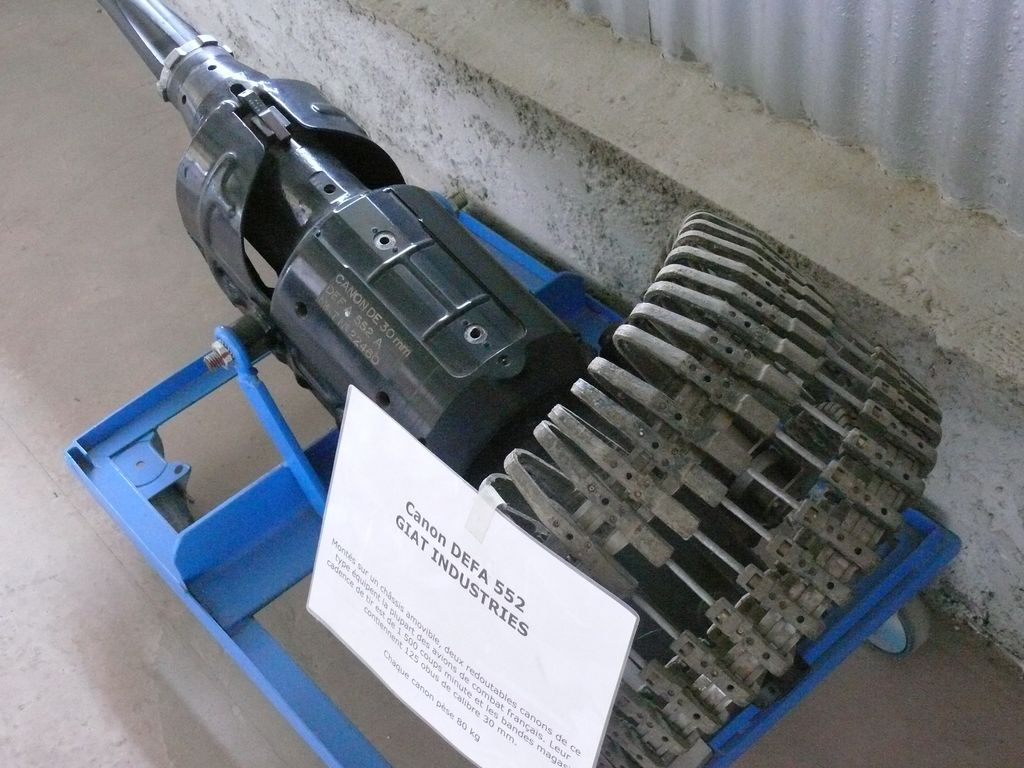

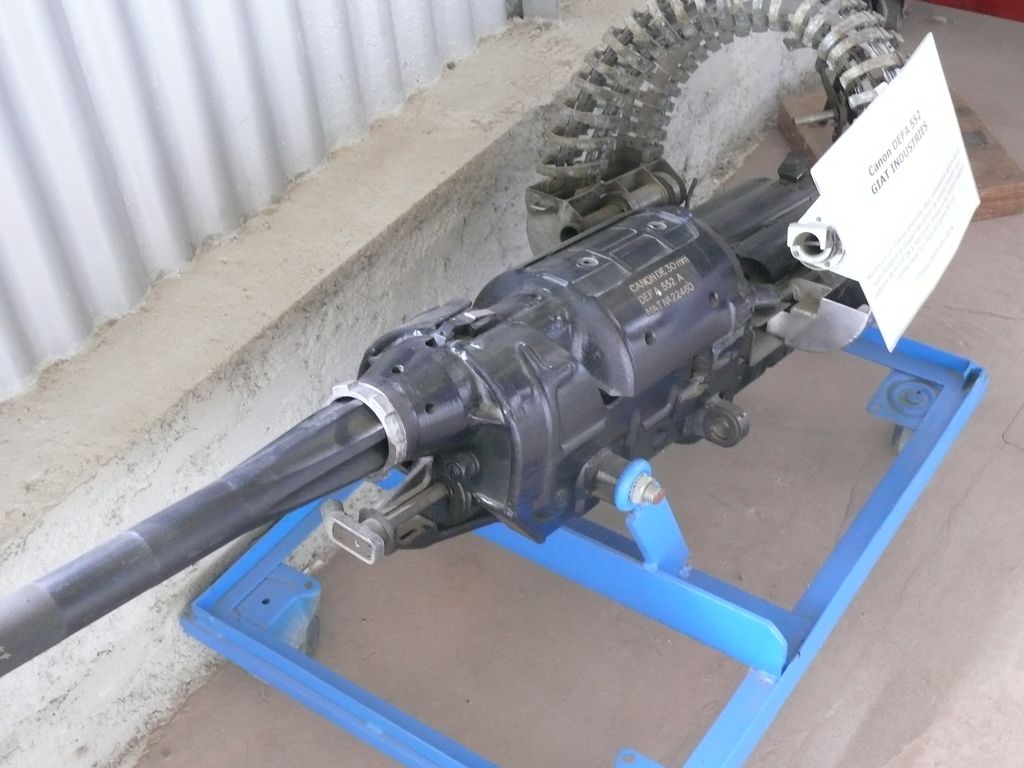

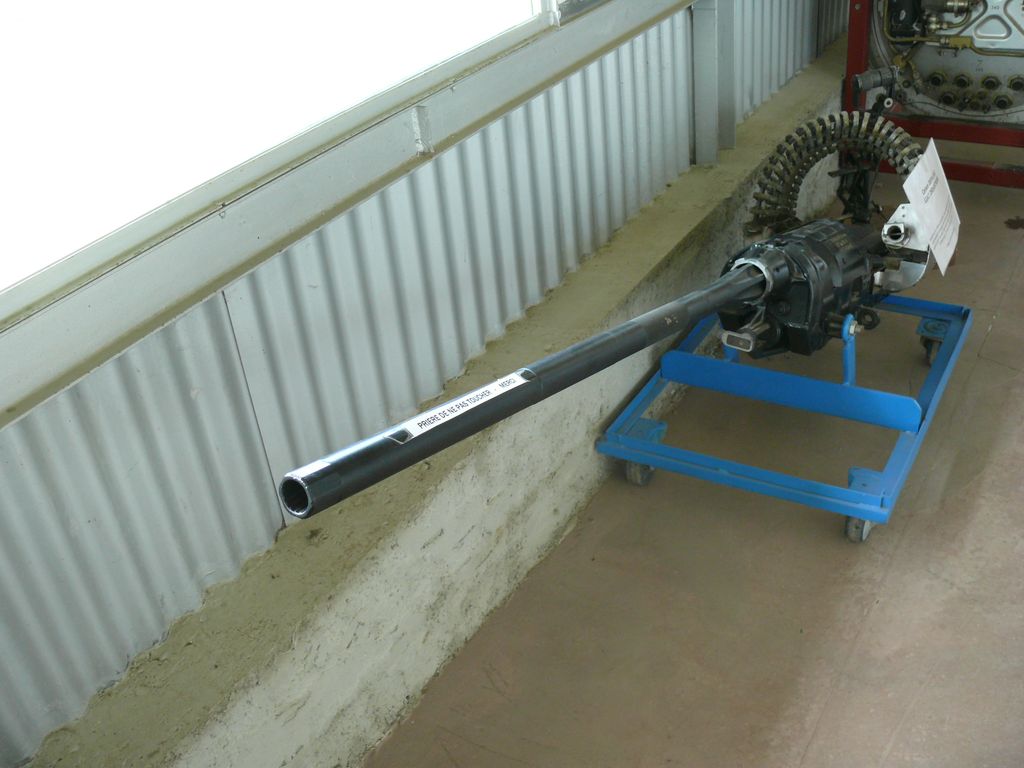

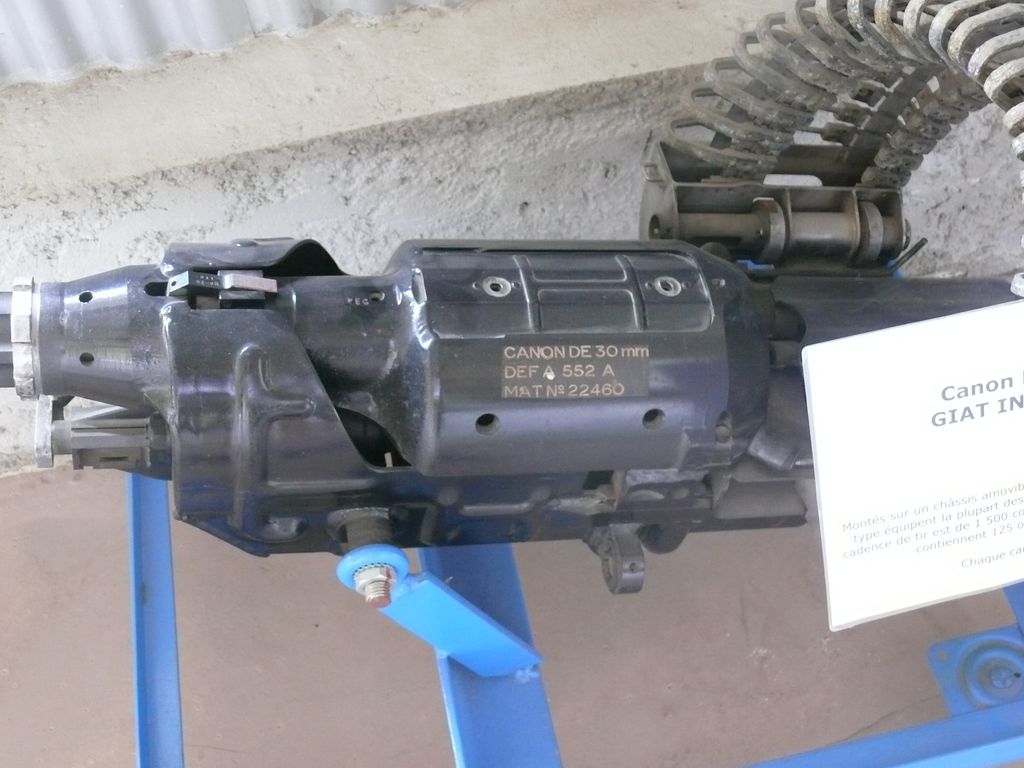

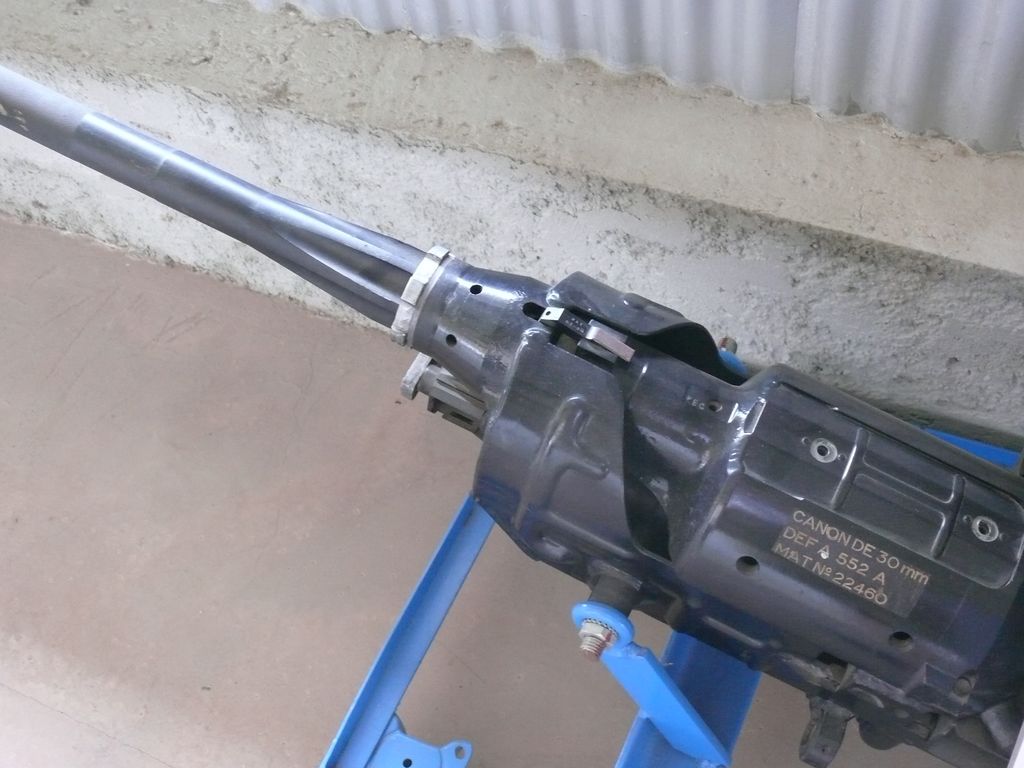

Canon DEFA 30mm M 552A Montélimar










Canon DEFA 30mm M 552A Montélimar
English Translation


Le GIAT DEFA 550 est une famille de canons largement utilisée par France pour armer ses avions


Le première de la famille fut le DEFA 551 développé à la fin des années 1940 sur la base du Mauser MG 213c canon allemand expérimental mis au point pour la Luftwaffe. Ce canon automatique a également été le père de l’anglais ADEN et du canon US M39
Histoire
La famille DEFA (Direction des Etudes et de fabrication d'armement) 550 a été très prolifique équipant tous les avions français en montage simple ou jumelé avec une réserve de 125/135 coups de l’ Ouragan ( MD 450) à la série des Mirage 2000. Il a également été utilisé sur les avions israéliens Nesher et Kfir Lavi et le G 91 et l'italien Aermacchi MB 326K ainsi qu’en 'Afrique du Sud sur le Cheetah Impala Mark II. Il est également disponible en pods individuels
Le père de cette arme fut l le Mauser MG 213
Le Mauser MG 213 c de 20 mm monté sur avion est un canon revolver ou automatique élaboré pour la Luftwaffe pendant la 2e Guerre Mondiale Cette arme devait équiper les 262 ME en vue de remplacer les vieux 20 mm MG-151. Le MG 213 ne sera jamais produit mais il fut la source d'inspiration, et la base de plusieurs développements après-guerre par les Alliés, mais en version 30 mm,
En France qui en fera une version avec l'aide de la France de l'ancien ingénieur de chez Mauser Anton Politzer. Cela sera la série des DEFA 550 qui vient de céder la place à la série  GIAT 30  utilisé sur le Rafale. Cette famille de canon peut utiliser les munitions britanniques pour le canon Aden Cannon MK-4
Versions
DEFA 552: premier modèle construit depuis 1954
DEFA 552-F2 1968

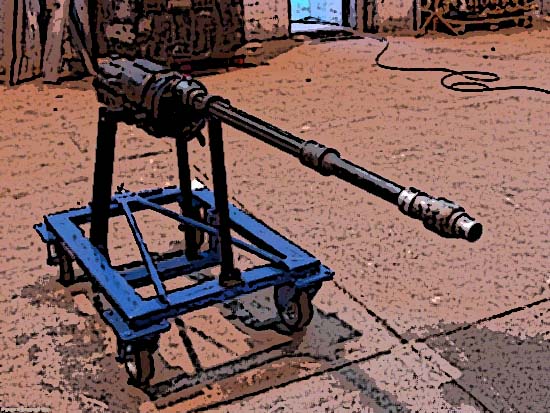

DEFA 553 1971 cette nouvelle version possède un nouveau système d'alimentation, en acier chromé, un nouveau système d alimentation électrique renforçant la fiabilité Il a toujours un calibre de 30mm et peu tirer divers types de munitions, et est capable de fournir une rafale de 0,5 seconde ou de 1 seconde.

Internet Internet


DEFA 554 Il possède deux au lieu de trois chambres pour le rechargement ce qui 'augmentation la cadence de tir. La longévité et la fiabilité en sont améliorées, et une manette permet au pilote de choisir entre deux types de rafale
1800 coups/ minute( duel aérien )
1200 coups/ minute (Attaque air sol ).
Caractéristiques
Calibre: 30 mm
Longueur hors tout: 1 958 mm
Poids total: 80 kg
Cadence de tir: 1 100 à 1 500 c / mn
Portée: 1000 m

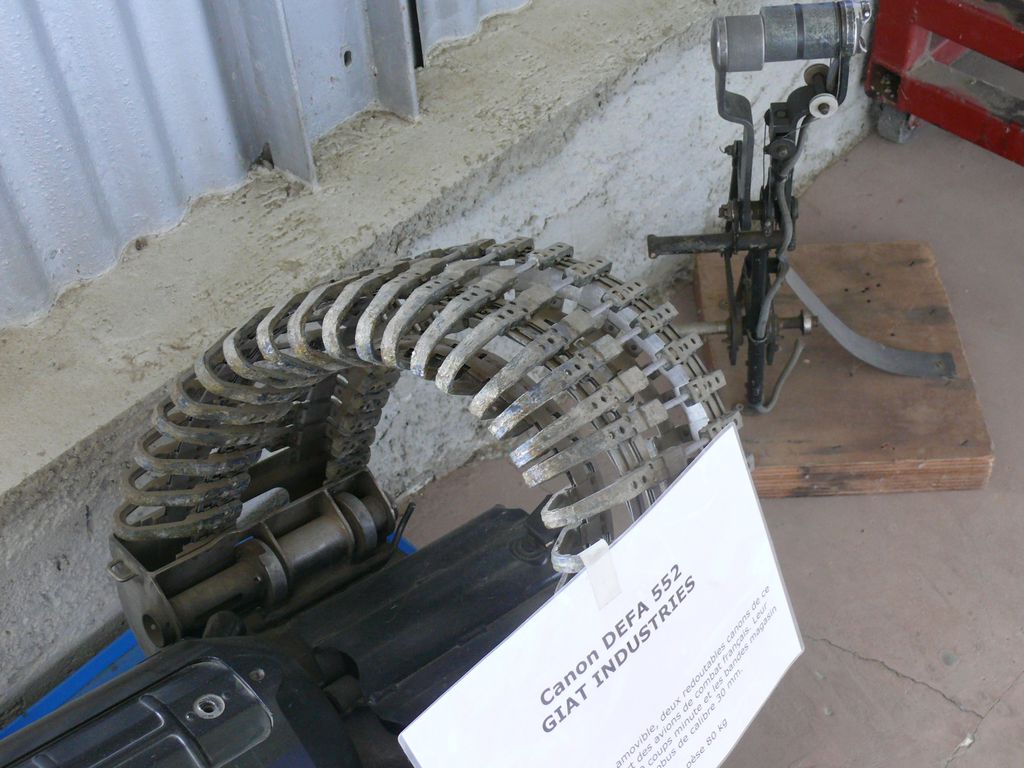

Alimentation à droite ou à gauche
Recul Max 18 mm
Poids
Poids 12,1 kg
Longueur: 1,4 m
Cartouche
instruction
HE/incendiaires
HE /incendiaires /AT
incendiaires
HE pour Attaque au sol

Voir Aussi Autres Photoscopes See Also Others Walk Around
Canon DEFA 20 mm
Canon DEFA 30 mm M 550 F4




The GIAT DEFA 552Montelimar


The GIAT DEFA 550 is a series of widely used aircraft guns made in France The initial DEFA 551serie was developed in the late 1940s based on the Mauser MG 213C a German experimental canon developed for the Luftwaffe .


This revolver canon was also the father of the british ADEN an US M39 canon
History
The DEFA (Direction des Etudes et Fabrication d´Armament )550 series was the standard cannon armament of all gun-armed French fighters from All French aircraft have one or a pair of these weapons, with 125–135 rounds per gun, to Ouragan ( MD 450) to Mirage 2000 series. It was also used on the Israeli fighter Kfir Nesher and Lavi and the Italian G 91 and Aermacchi MB 326K and the South African Cheetah and Impala Mark II . He was also available on individuals pods
The father of this gun was the Mauser MG 213
The Mauser MG 213 was a 20 mm aircraft-mounted revolver cannon developed for the Luftwaffe during WW2. This gun could be equip the ME 262 in order to substitute the old 20mm MG-151. The MG 213 never reached production, but inspired, the principles formed the basis for several post-war developments by the Allies but in 30 mm version with the help for France of the former Mauser engineer Anton Politzer. The DEFA 550 series has now given way to the GIAT 30 series used on the Rafale and he can use the same ammunition the British Aden MK-4Cannon
Versions
DEFA 552 : initial model built since 1954
DEFA 552-F2 1968
DEFA 553 1971 this new version provided a new feed system, nitro-chrome steel barrel, forged drum casing, and improved electrical reliability. It fires a range of 30 mm ammunition in various types, and is capable of continuous fire or of 0.5-second or 1-second bursts.

Internet Internet

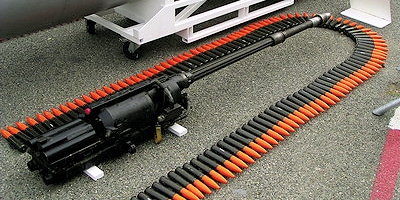

DEFA 554 DEFA 554 uses three, rather than two, of the chambers for reloading, increasing rate of fire. Barrel life and mechanical reliability are improved, and an electrical control unit now allows the pilot to select two rates of fire: 1,800 rounds per minute for air-to-air use or 1,200 rounds per minute for air-to-ground attacks.
Technical Data
Caliber : 30 mm
Length overall : 1 958 mm
Weight overall : 80 kg
Rate of fire: 1 100 à 1 500 c/mn
Range: 1000 m
Alimentation right or left
Recoil Max 18 mm
Gun
Weight 12,1 kg
Length: 1.4m
Cartridge
instruction
explosive incendiary
explosive incendiary armour piercing
incendiary
Explosive for ground attack
