Faun LK 1212/485 Kranwagen 15 t, 6x6









Faun LK 1212/485 Kranwagen 15 t, 6x6
English Translation


Historique Voir ICI
History Click HERE



Version Civile Civilian Version

Faun LK 1212/485 Kranwagen 15 t, 6x6
Poids à vide 34 tonnes
Equipage 2
Longueur 10.5 m
Largeur 2.5 m sans verins 4.2 m avec vérins
Hauteur 3.32m
Diamètre de braquage 25.3m
Moteur
Klöckner-Humboldt-Deutz, F type 12 L 413 diesel
12 Cylindres en V à 90 °, quatre temps, injection directe
Système de refroidissement d'air avec ventilateur axial
2 soupapes par cylindre
Puissance 16.964 cm3
Compression 18,2:1
Transmission
boîte de vitesses ZF, type AK 6-75-3, Overdrive 6 av 1arr
Capacité du réservoir 300 litres
Vitesse maximale 68 kmh

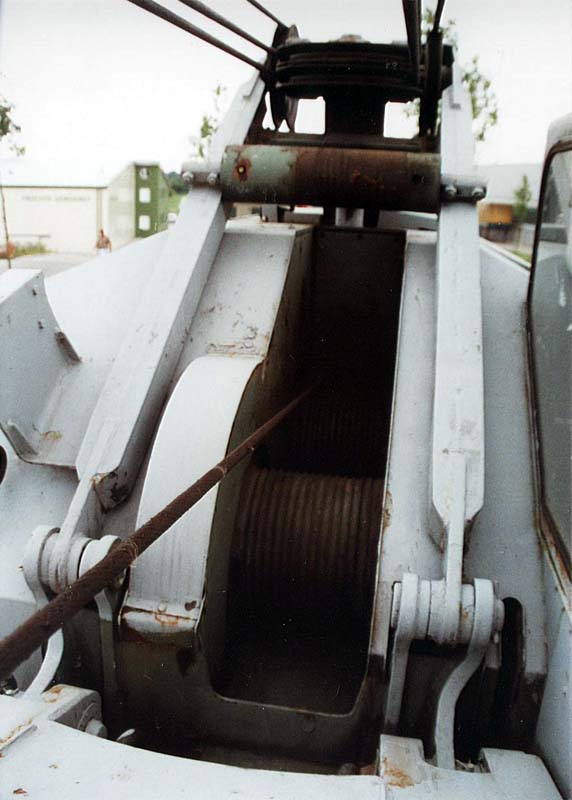

Treuil avant Rotzler, Traction 10 Tonnes, avec 63 m de câble
Treuil arriere Rotzler, Traction 20 Tonnes avec 110 m de câble
Grue pivote sur 360 °
Levage max 14 m 15 tonnes selon la position de la flèche et des soutiens

Faun LK 1212/485 Kranwagen 15 t, 6x6
Total weight 34 Tons
Crew 2
Length 10.5 m
Width 2.5m retracted columns, 4.2 m extended columns
Height 3.32 m
Turning circle 25.,3 m
Engine
Type Kloeckner-Humbolt-Deutz, type F 12 L 413 diesel
Cylinder 12 cylinder V 90 °, four-stroke, direct injection
Cooling system air cooling with axial fan and exhaust thermostat
2 valves per cylinder
Capacity 16,964 cm ³
Transmission
ZF gearbox, type AK 6-75-3, overdrive, 6 forward , 1 reverse gear
Drive all-wheel drive permanently Axles axles
Tank Capacity 300 liters
Front winch Rotzler, Traction 10 Tons , 63 m rope length,
Rear winch Rotzler, 20 Tons 110 m rope
Maximum speed 68 km / h
Crane 360° pivotally
height of 1.6 m to max. 14 m with a capacity 15000 kg, depending on boom position and support
