1914 Royal Laboratory 100 lbs Bombe Londres Hendon

1914 Royal Laboratory 100  lbs Bombe Londres Hendon
English Translation


Historique Voir ICI
History Click HERE

Le corps de la bombes est moulée une seule pièce moulée profilée,  en acier pour les Mks V et VII et en fer pour les Mk VI,Elle est  filetée au nez et à la queue pour recevoir des adaptateurs pour le tube central de l'exploseur.

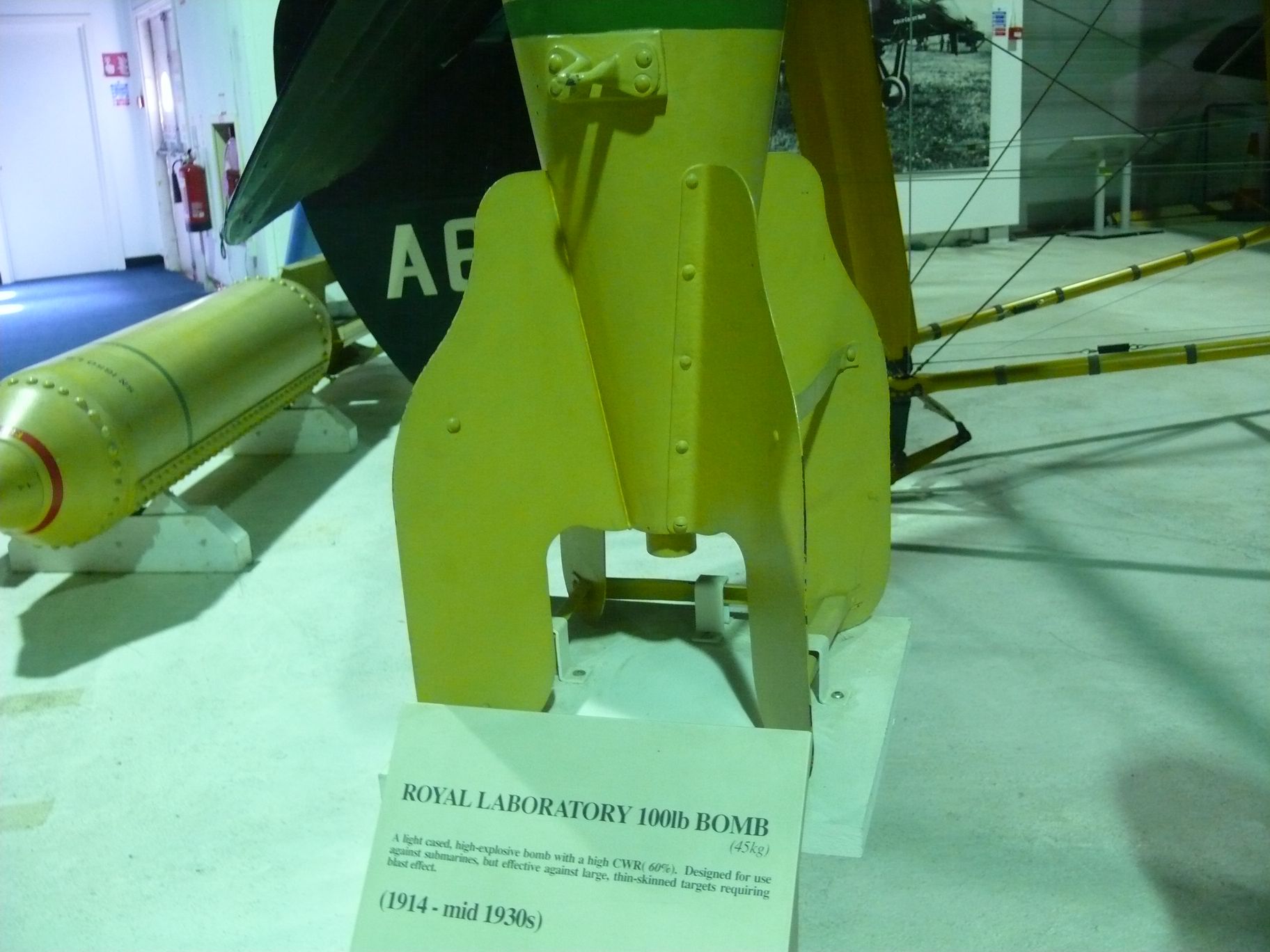

La queue du Bomb Mk V se compose de quatre ailerons  qui s'adaptent sur le corps et sont fixés avec des vis. Deux jeux d'entretoises de type caisson renforcent les ailerons de queue.
L'empennage des bombes Mk VI et Mk VII se compose d'un cône de queue, qui glisse sur l'extrémité arrière du corps de la bombe et est fixé par un contre-écrou sur le tube de l'exploseur. Les  Quatre ailerons de queue sont rivetés sur le cône et sont maintenus en place par deux ensembles d'entretoises de type caisson.

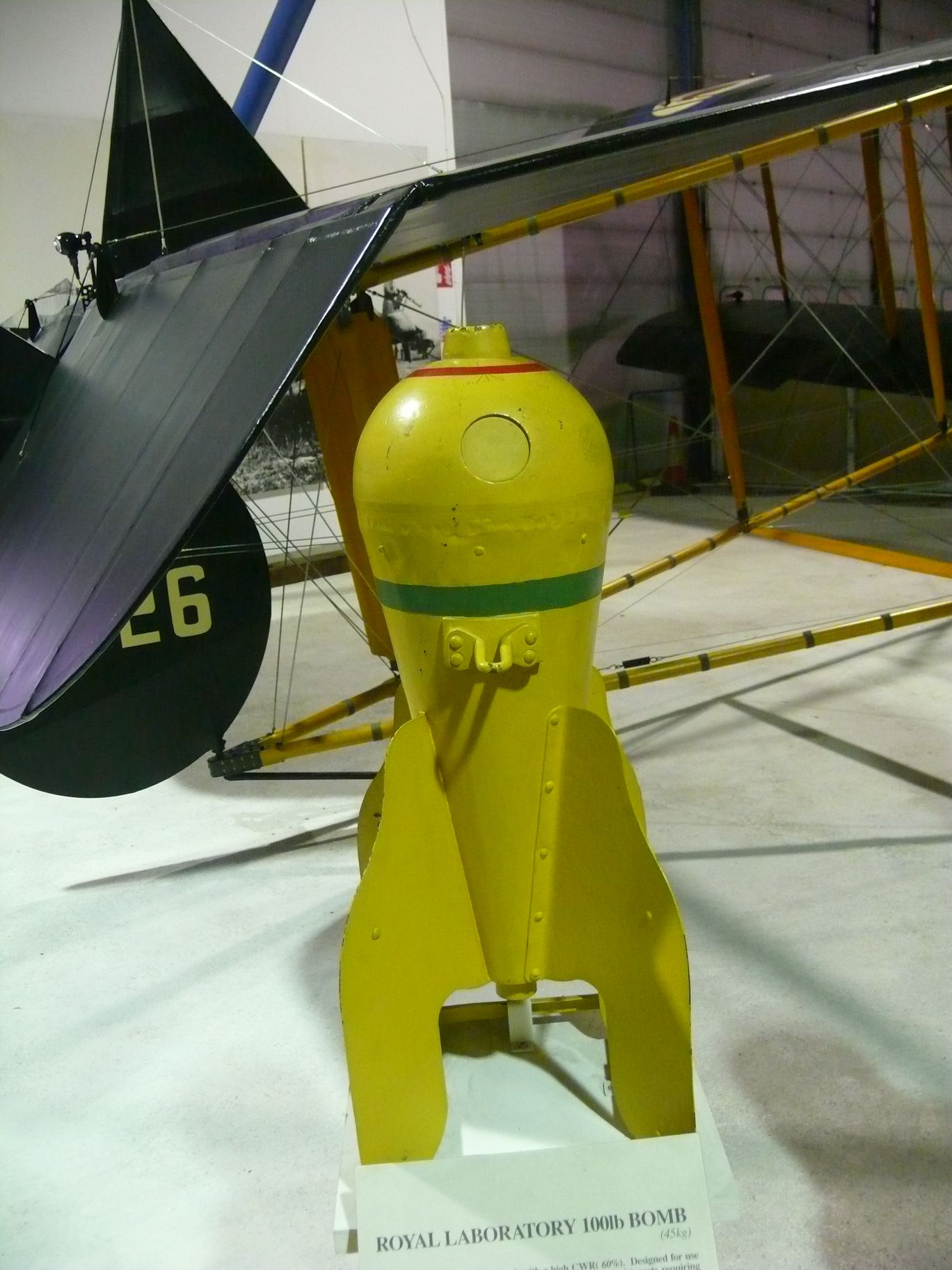

La Bombe Mk V a un boulon à œil en forme de U fixé au corps avec des vis au centre de gravité.

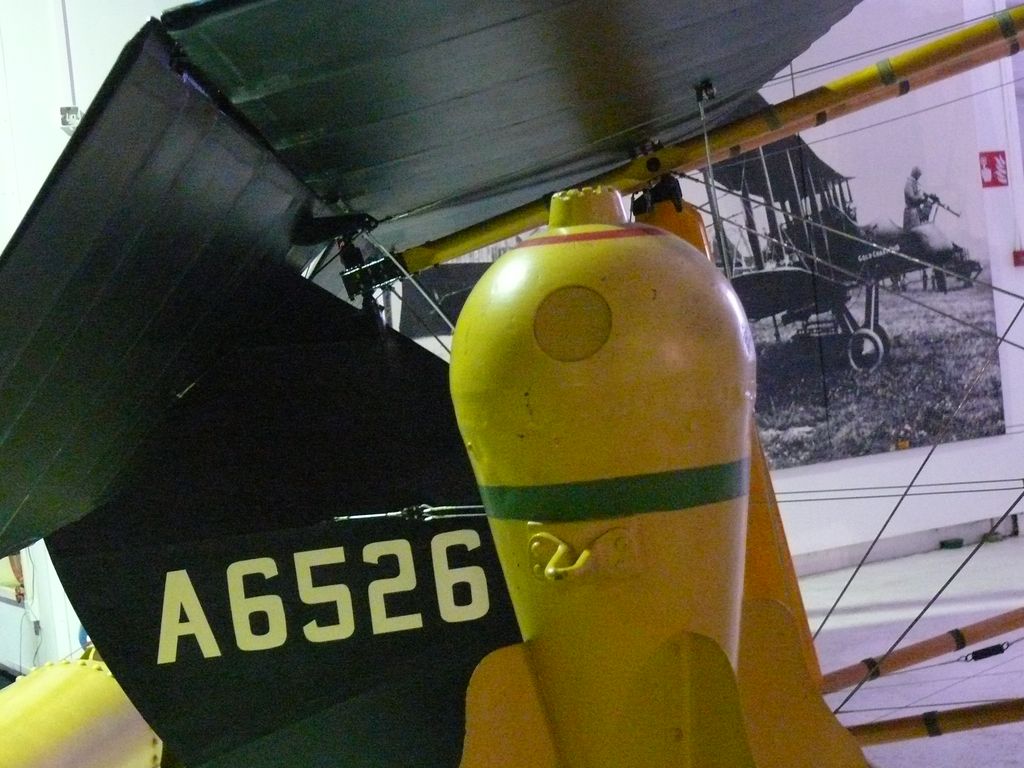

Les bombes Mk VI et Mk VII ont un boulon à œil en forme de U fixé à une bande de suspension autour du centre de gravité.
