C'est un émetteur- récepteur clandestin Le Mk.123 était un poste radio espion autonome très compact , destiné à être utilisé par les services paramilitaires, clandestins et diplomatiques du Royaume-Uni.

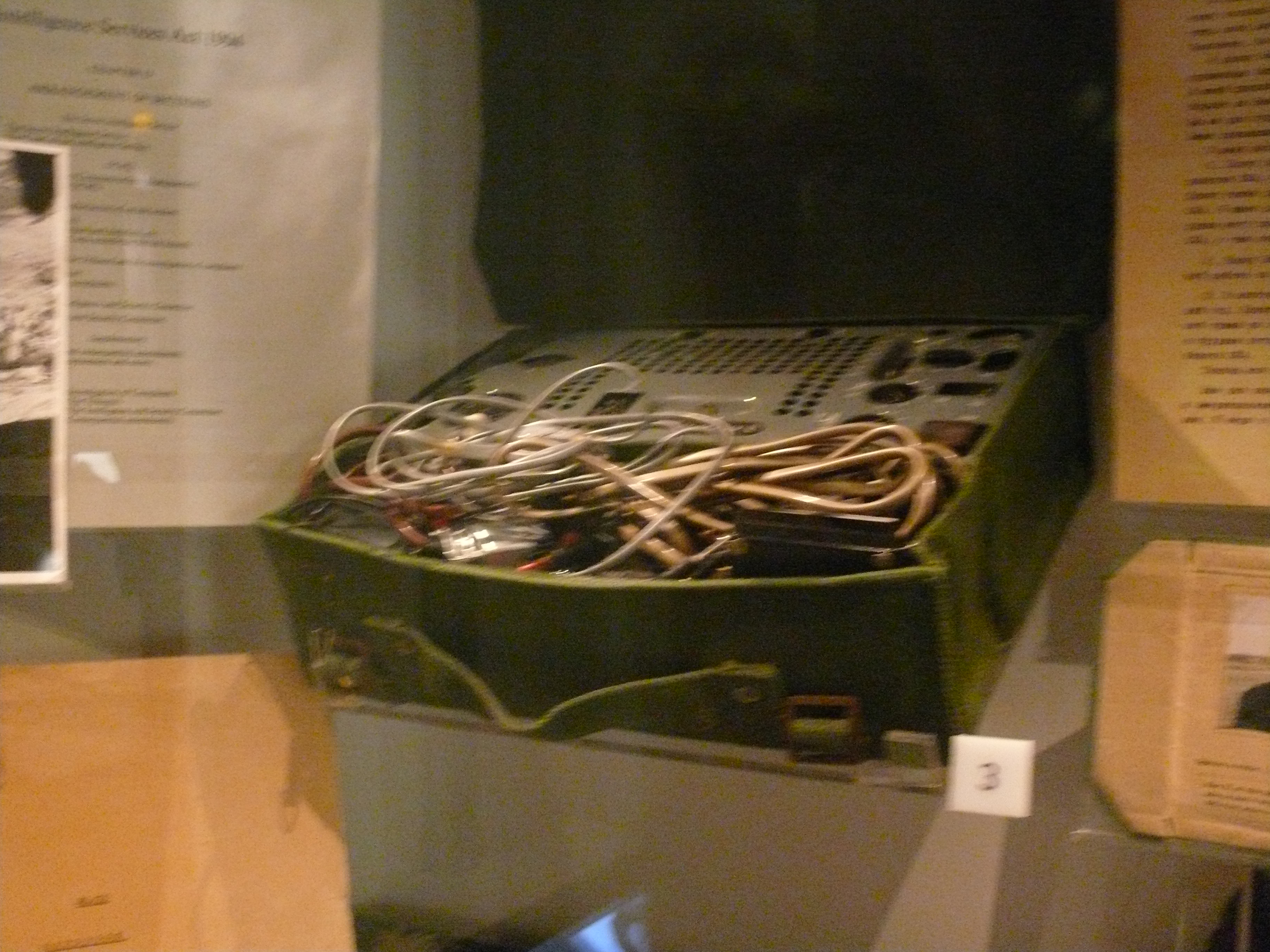

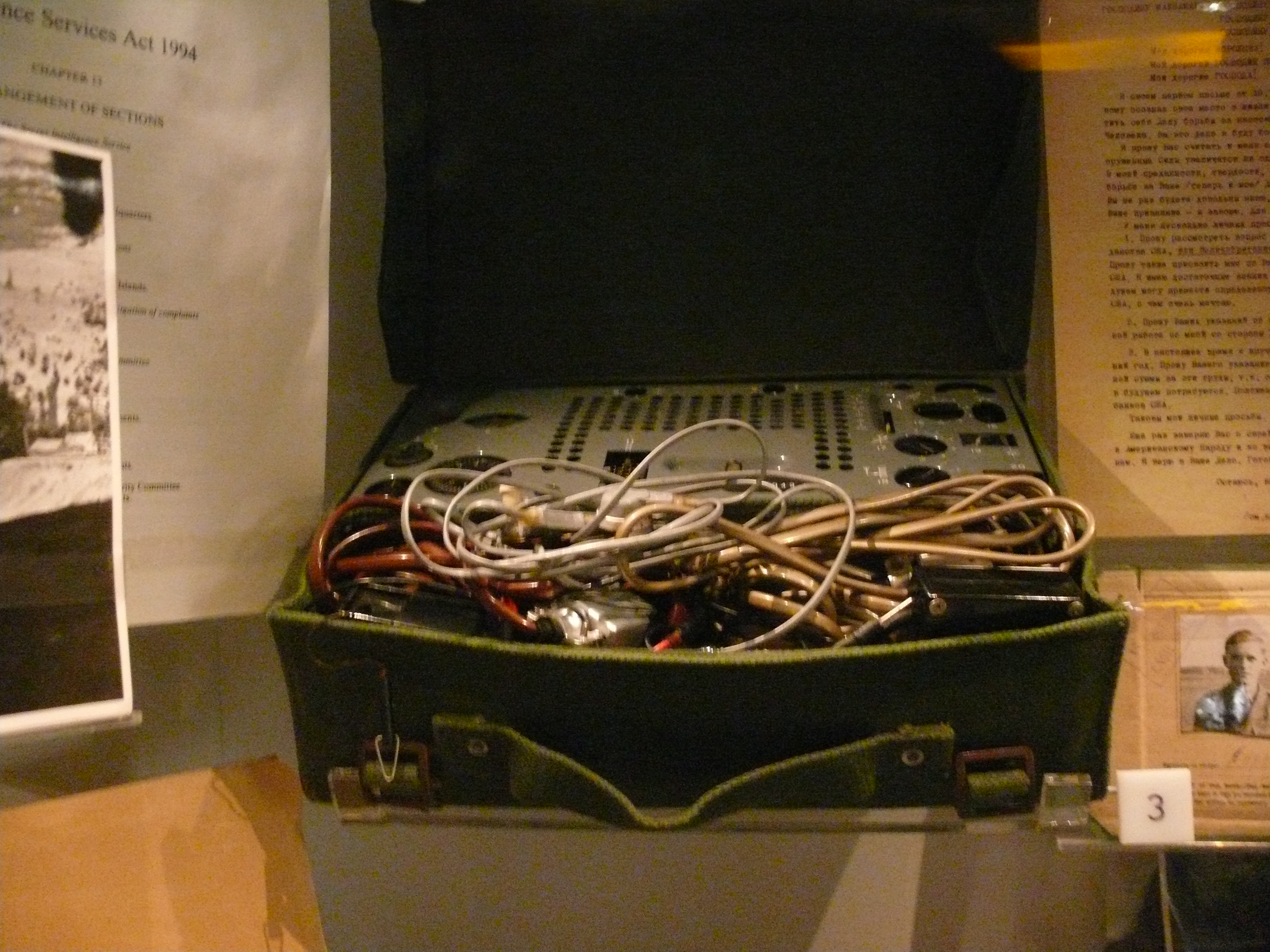

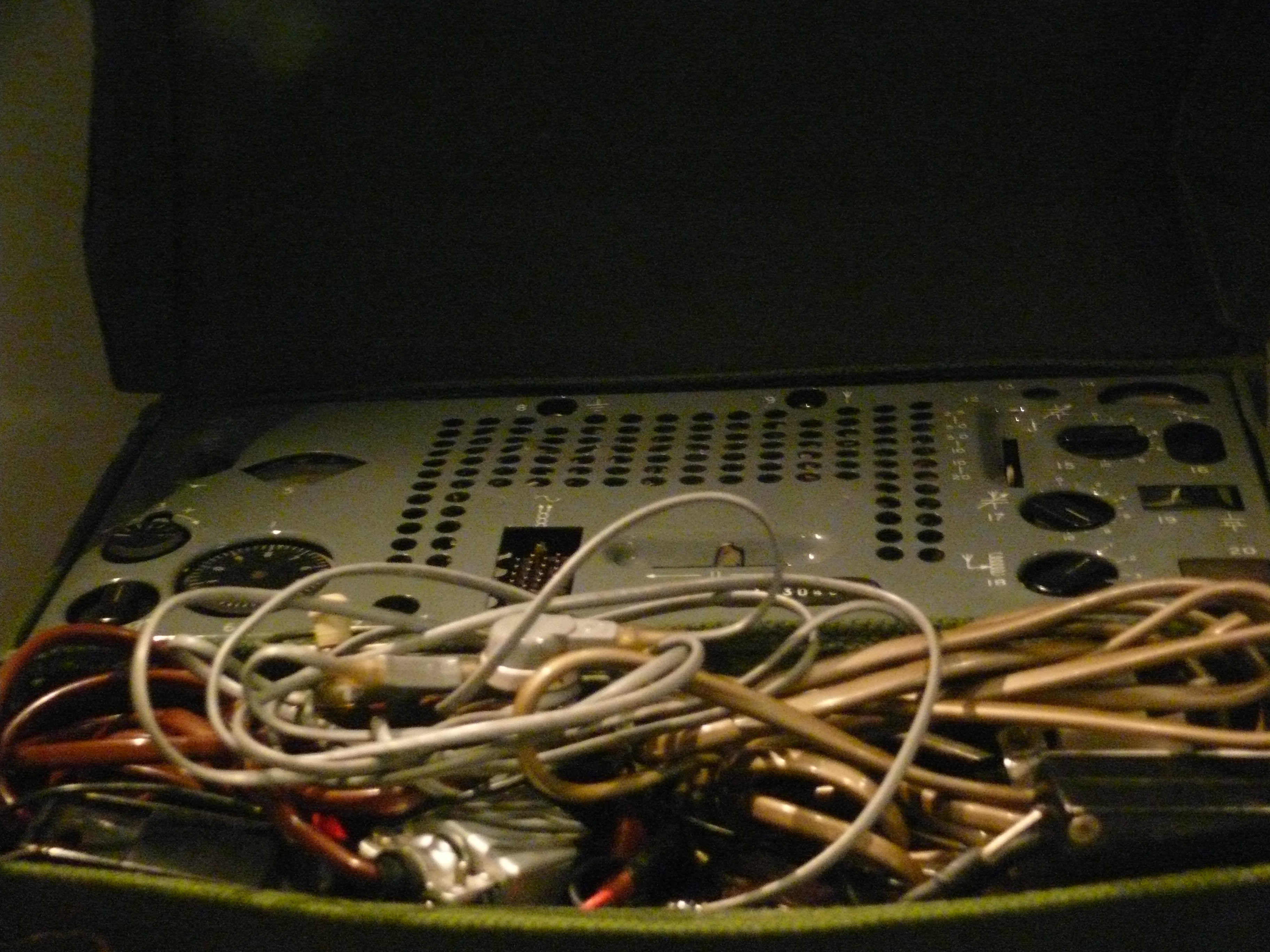

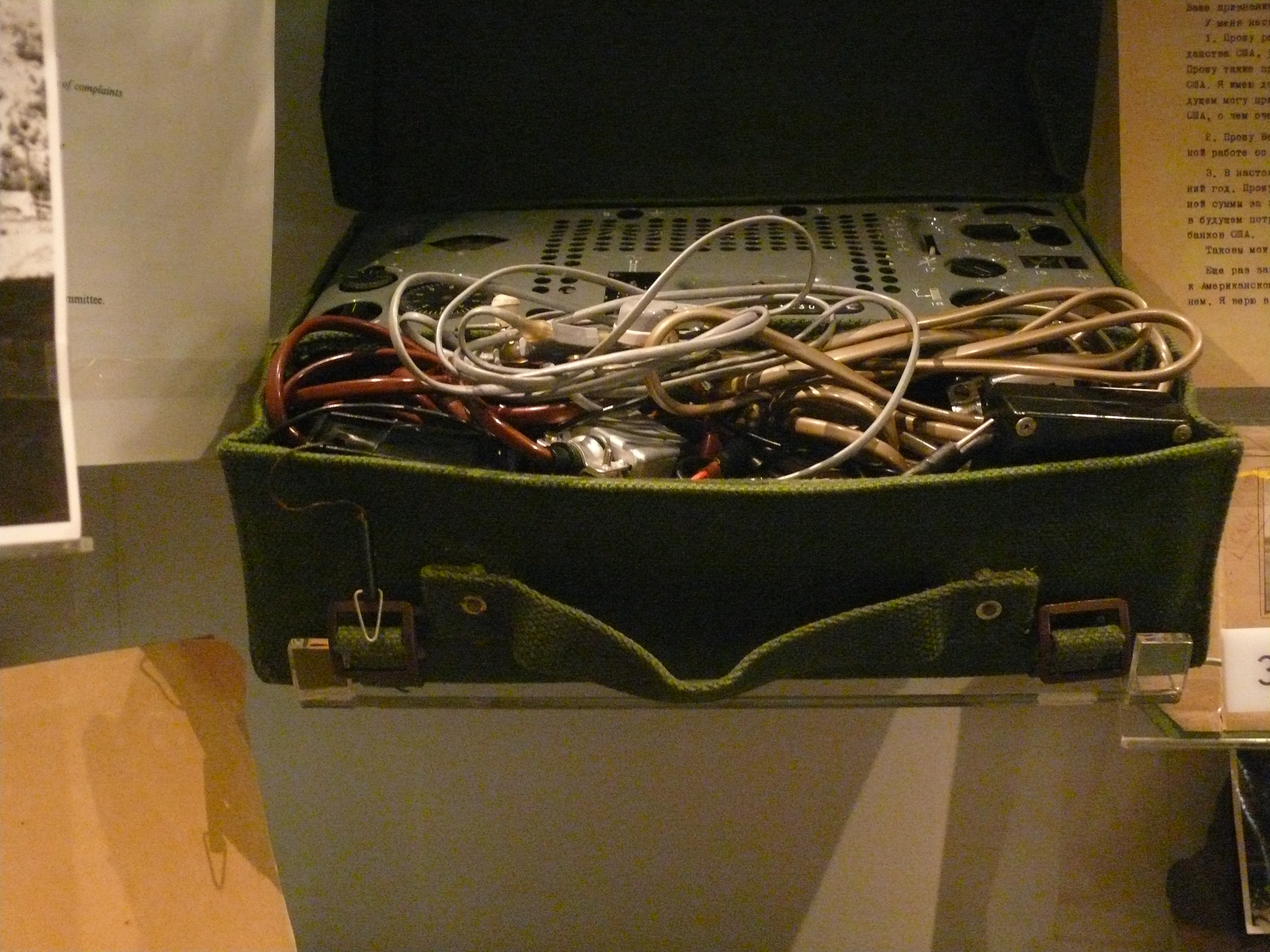

Il a été conçu par Steve Dorman de l'Unité de communications spéciales du HMGCC ( GCHQ ) et en dotation en 1955 en remplacement d'après-guerre des vieillissants Type 3 Mk.II (B2) , Type A Mk.III (A3) et autres de la Seconde Guerre mondiale. radios clandestines .Dorman a commencé le développement du Mk.123 en 1947, mais l'ensemble n'a été distribué qu'en 1955, lorsque les 300 premières unités ont été livrées au Diplomatic Wireless Service de Hanslope Park (Royaume-Uni). Peu de temps après, 200 autres unités ont été livrées au SAS et les 485 dernières unités ont été livrées au siège du MI-6 à Londres. Le Mk.123 était expédié soit dans une boîte de transport en bois grise, soit dans une mallette de transport en toile verte Le poste radio est logé dans un boîtier métallique peint en gris plutôt petit et peut être connecté directement à une variété de tensions secteur (AC). En interne, il se compose de trois blocs de construction : le bloc d'alimentation (PSU) au milieu, le récepteur à gauche de celui-ci et l'émetteur à droite. Les trois unités sont montées sur une plaque de base en aluminium et sont reliées entre elles par une série de fiches et de prises, ce qui en fait un appareil très pratique. Le récepteur a une sensibilité de ≤ 10µV (à 10dB S/B) et produit une sortie audio de 0,3 mW dans un casque 10K. La FI est à 465 kHz [2] . L'émetteur et le récepteur fonctionnent tous deux entre 2,5 et 20 MHz, répartis sur trois plages :
L'émetteur à cristaux liquides convient uniquement au CW (morse) et peut être saisi à la main à l'aide de la clé morse intégrée (coin avant/droit) ou d'une clé externe, à des vitesses allant jusqu'à 40 mots par minute (wpm).
|
|
