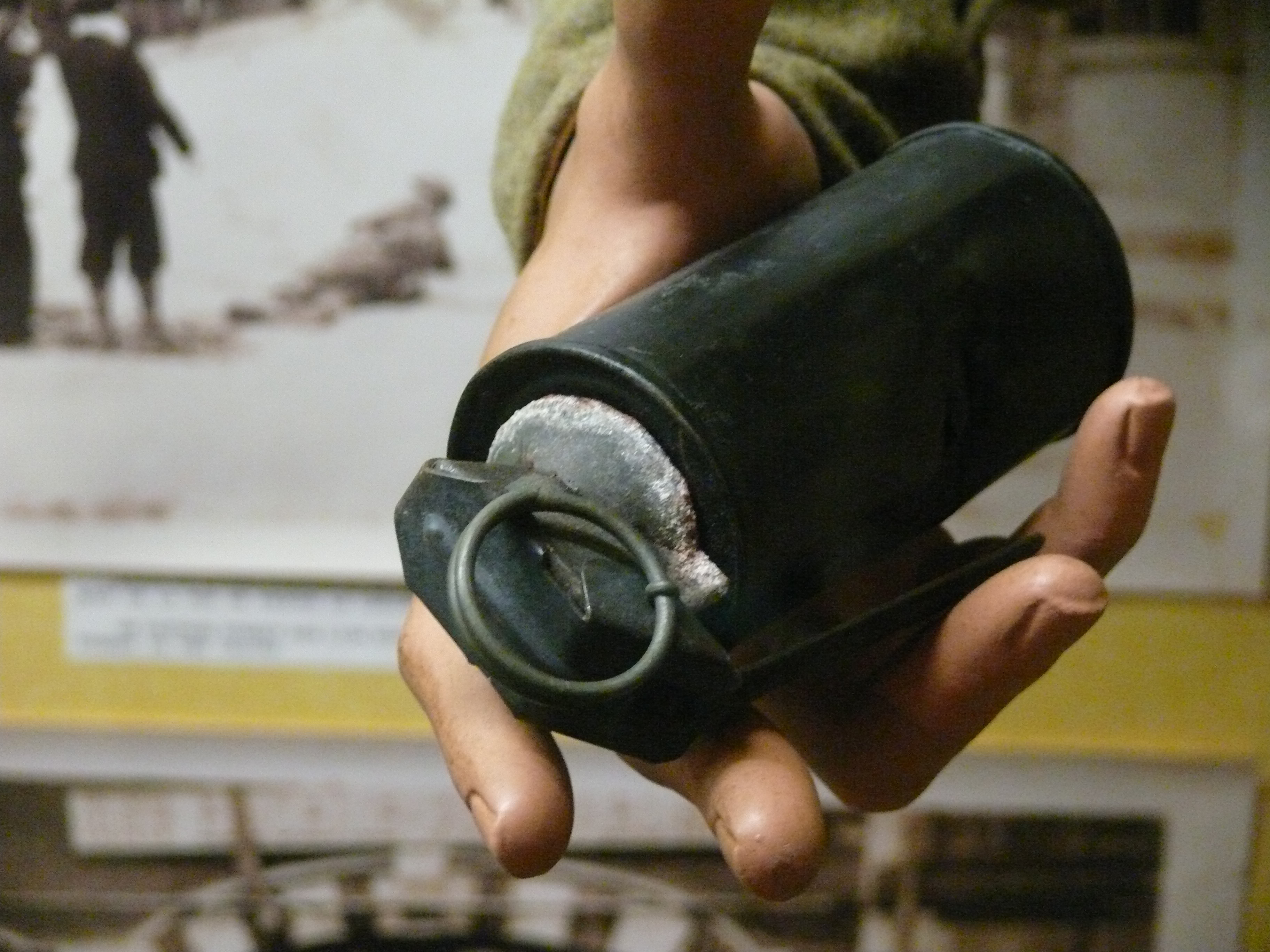

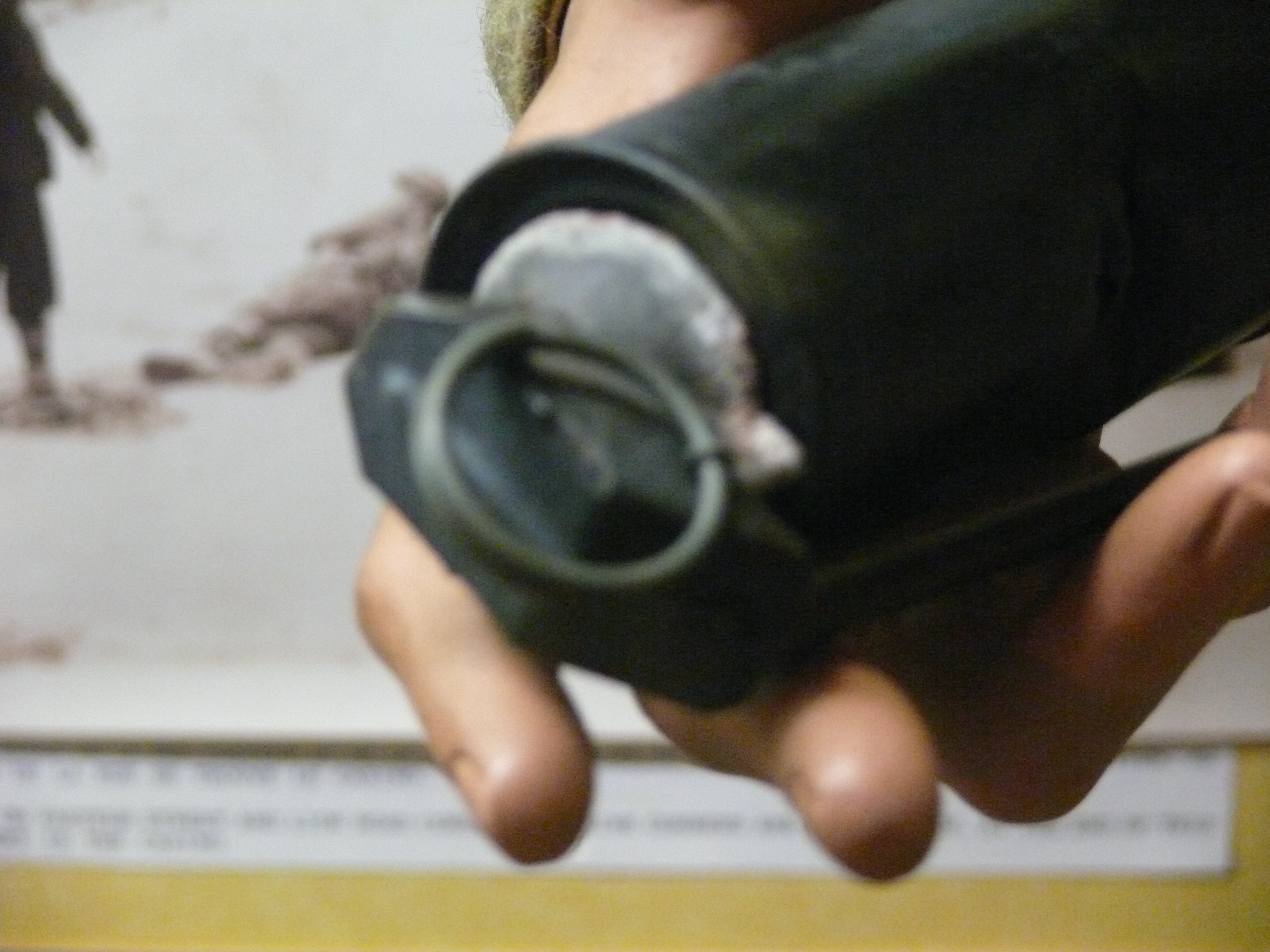

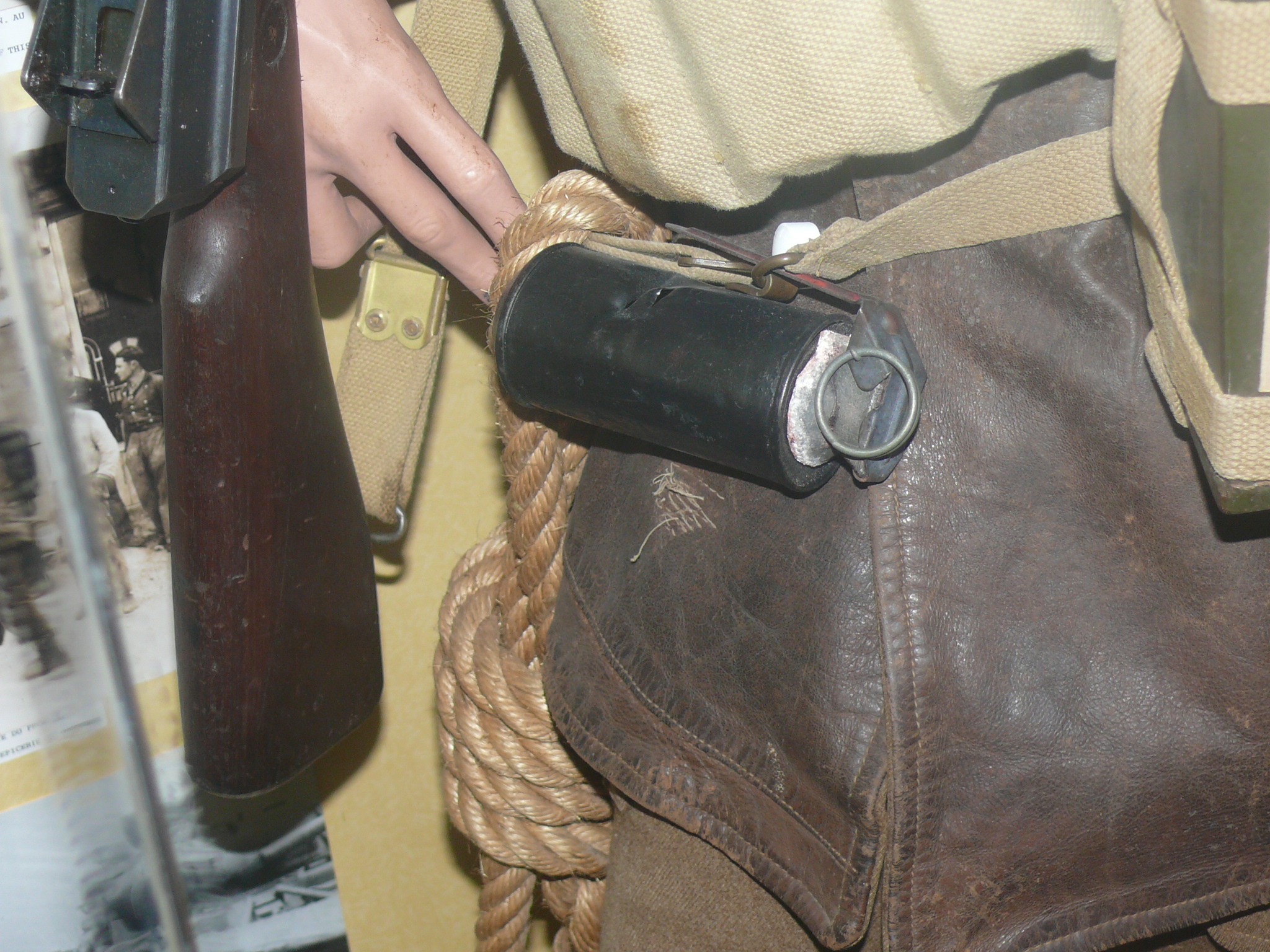

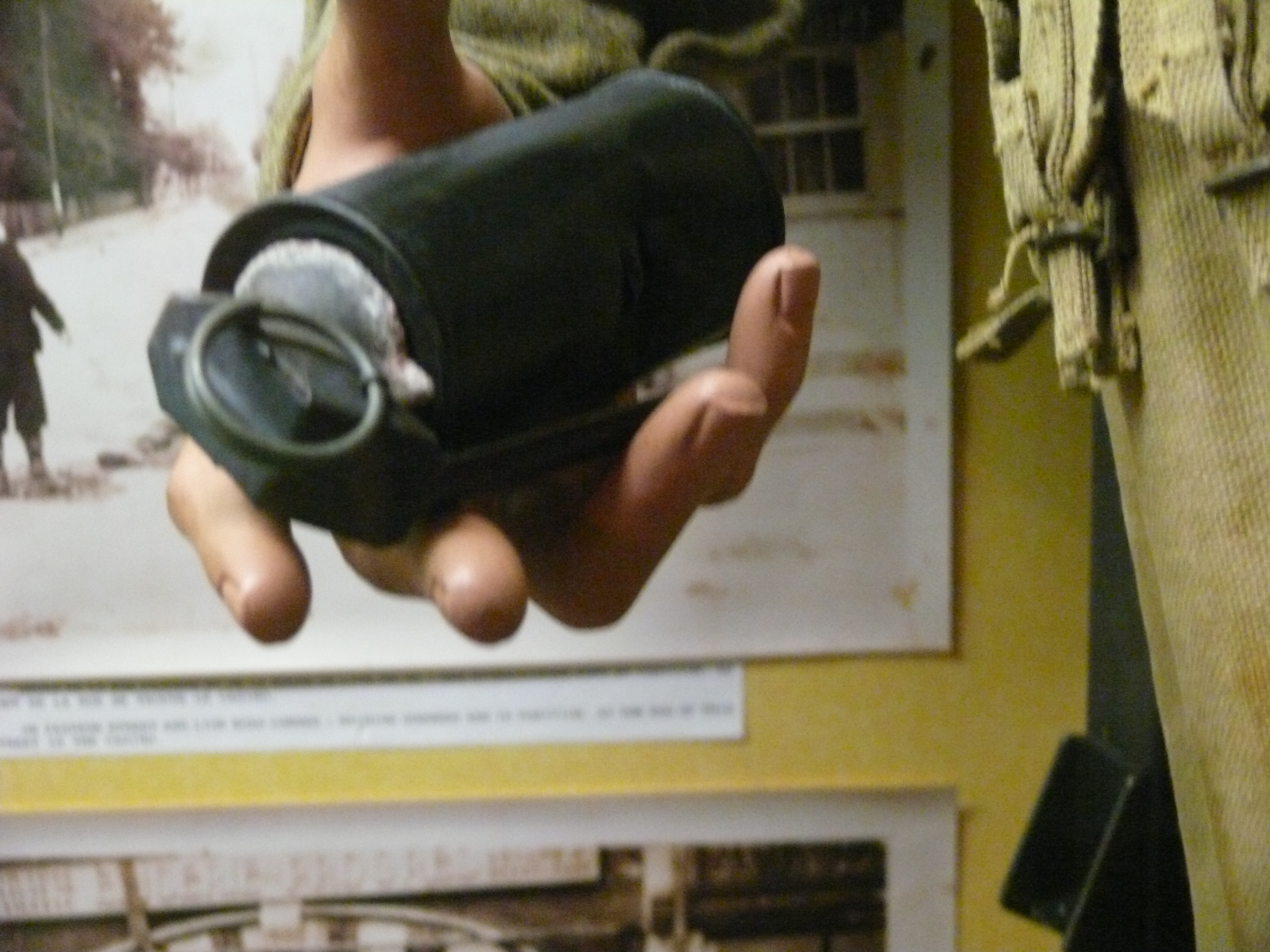

Grenade 2e GM 1944 Hand, Smoke No 80 WP Ouistreham

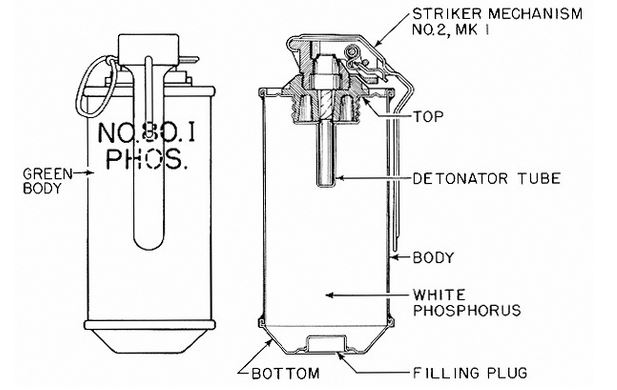

Une charge de phosphore blanc est contenue dans le corps et retenue par une plaque inférieure repliée sur le corps et soudée. Un trou de remplissage dans le fond est fermé par un bouchon soudé.
Le détonateur n°73 Mk II est suffisamment puissant pour faire éclater la grenade et disperser le W.P. Le mécanisme du percuteur comprend un boîtier en alliage à base de zinc (Mazak) qui porte le percuteur, l'axe de l'axe du percuteur et le ressort du percuteur.

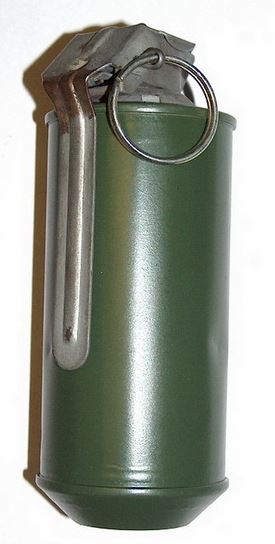

Il est convenablement formé pour recevoir le levier de sécurité, qui est retenu par une goupille de sécurité passée à travers des trous correspondants dans le levier et le boîtier. La goupille est munie d'un anneau pour faciliter le retrait
 Ce mécanisme est très similaire à l'allumeur de type Bouchon couramment utilisé dans les grenades américaines.
Fonctionnement : La goupille de sécurité est retirée en prenant soin de maintenir fermement le levier de sécurité p. Lors de la liberation de la goupille , le ressort du percuteur fait tourner le percuteur autour de son axe, faisant tomber le levier de sécurité et frappant la capsule à percussion.
La grenade éclate en 2½ à 4 secondes et disperse le phosphore blanc qui s'enflamme au contact de l'air et émet un épais nuage de fumée blanche.
