L' Abri

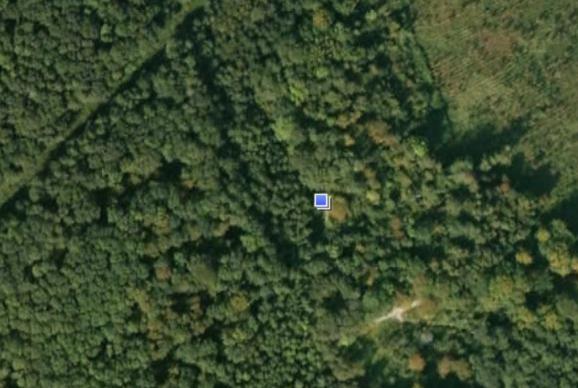

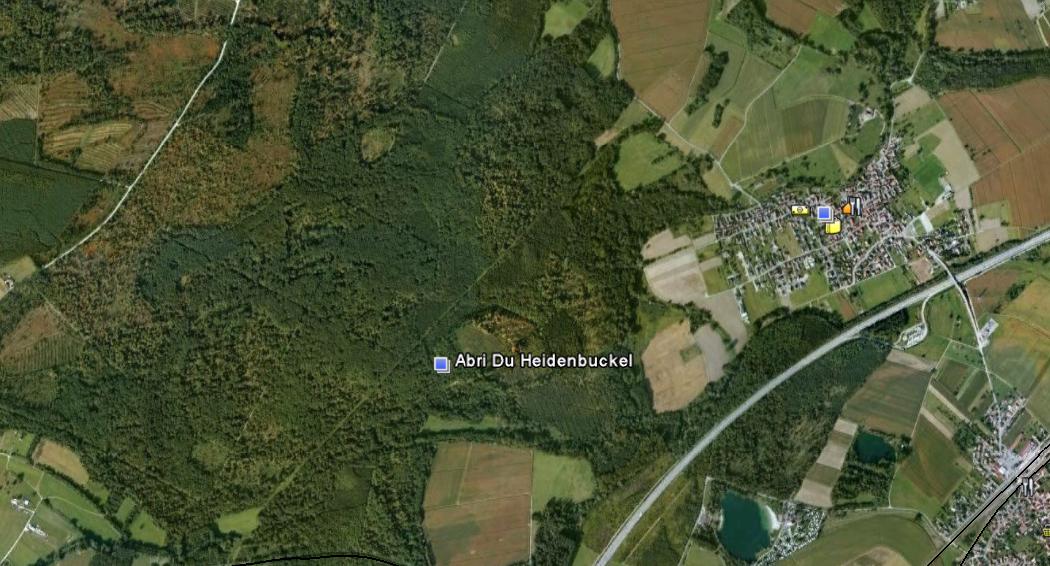

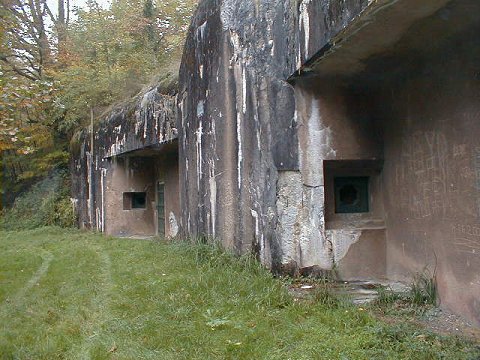

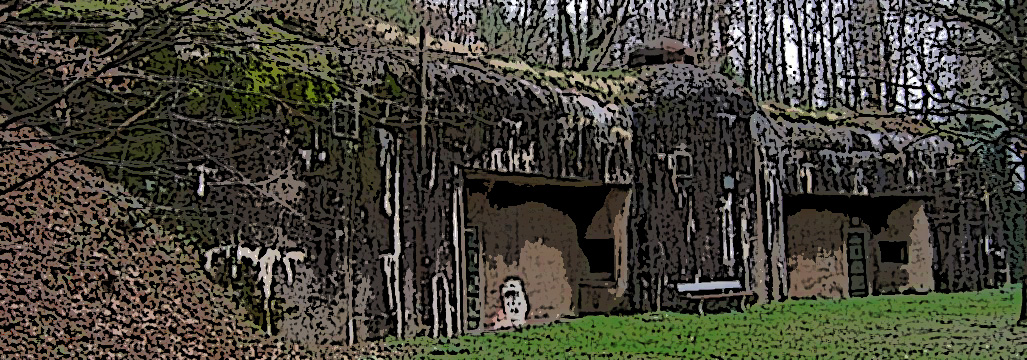

C'est un abri de surface CORFSitué en forêt au sud de Leutenheim,  Il fait parti des cinq gros abris bétonnés de surface implantés en 1932 à la lisière est de la forêt de Haguenau.

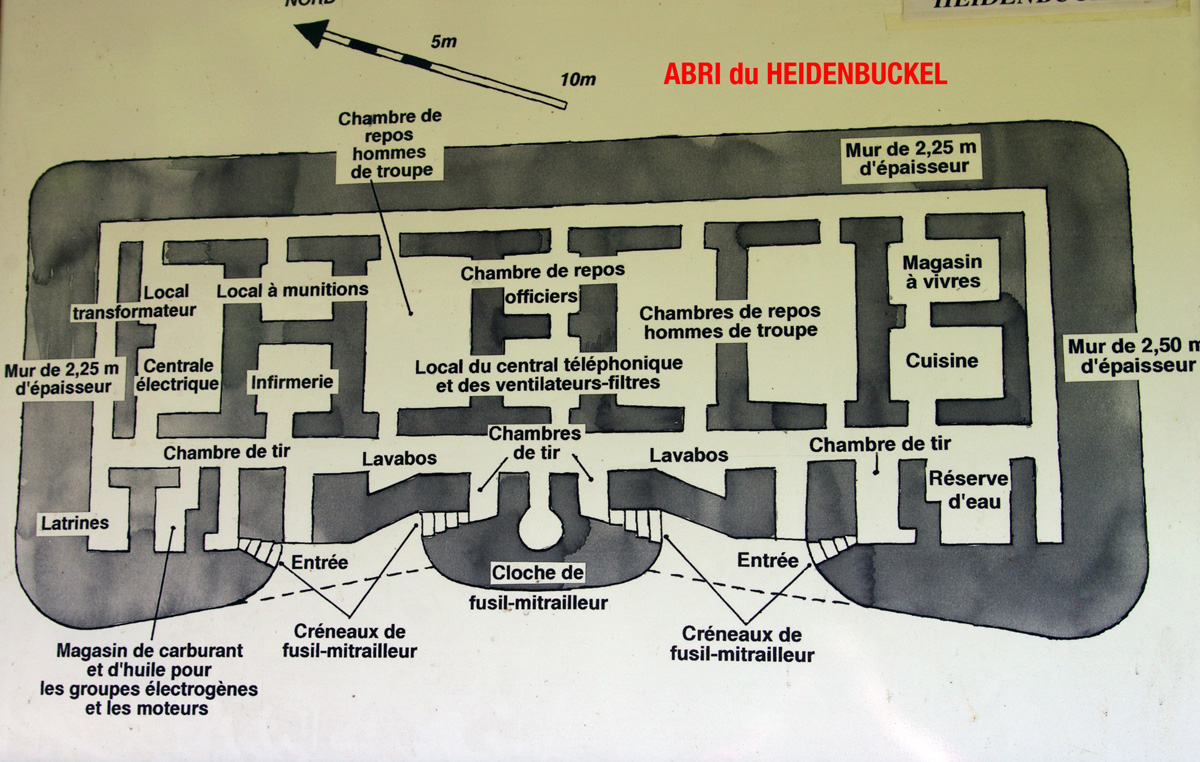

Il était adapter pour acceuillir  une section et PC de compagnie mesurant 37m de long et 17m de large. Il a unn plan t particulier avec la cloche en position centrale  il possède
- Trois chambrées pour la troupe de 16 couchettes
- une alvéole cloisonnée pour une chambre sous-officiers et une chambre-bureau pour officier
- Un local téléphone doté du central mural, d'une couchette et de l'armoire pour le stockage des matériels téléphoniques

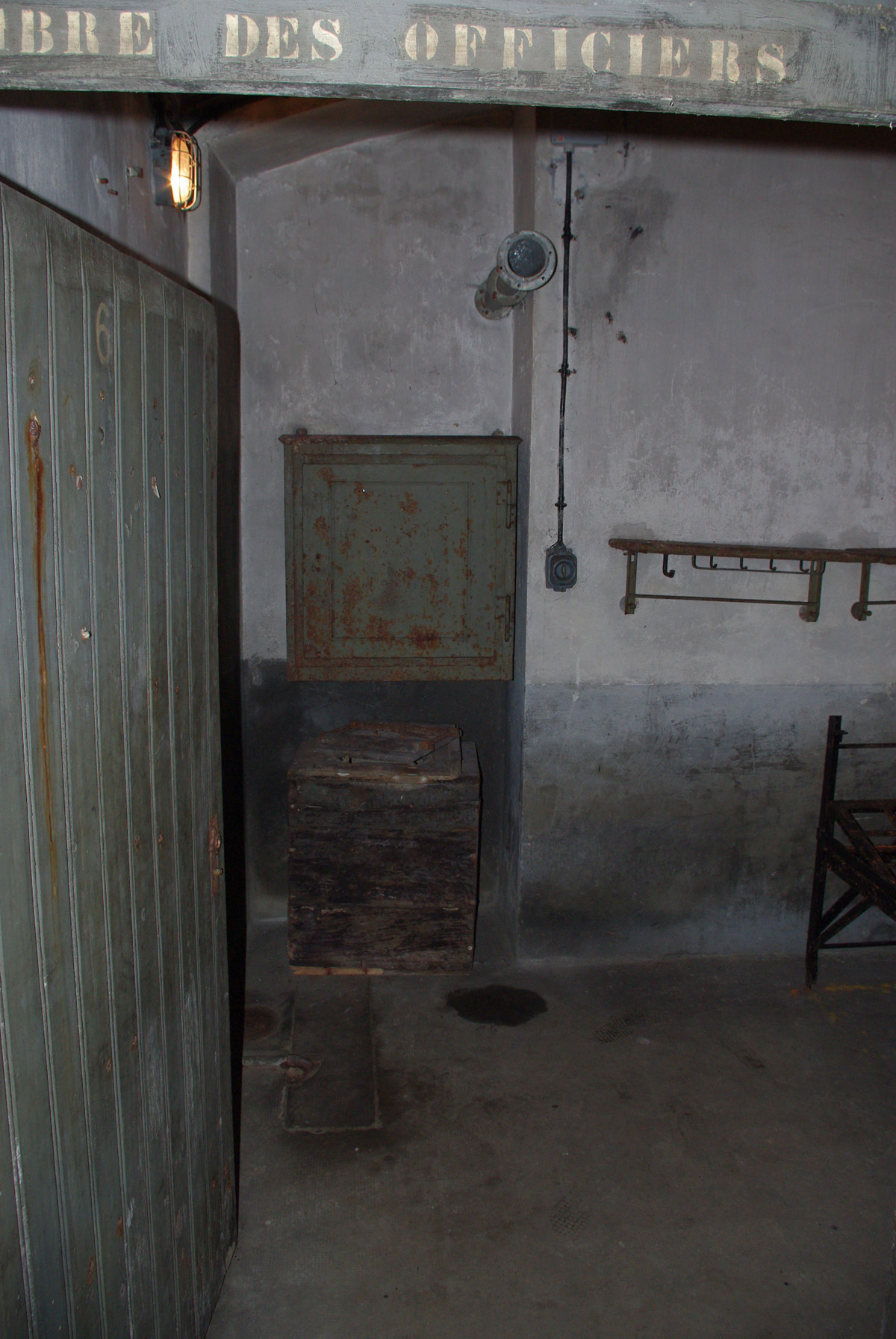

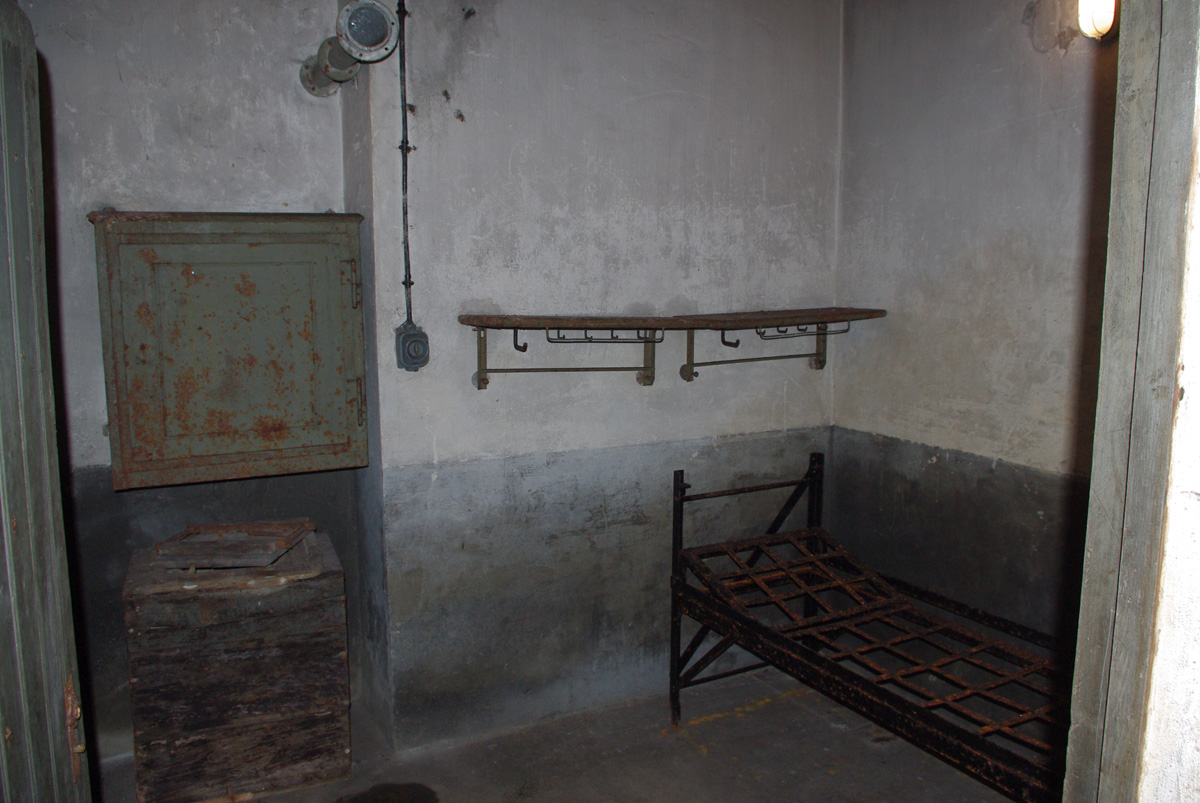

- Une chambre officier équipée d'une couchette repliable et d'un tableau d?'affichage
- Local infirmerie avec 2 lavabos à 5 robinets dans le couloir arrière tablette carrelée, évier) - 1 local toilettes (3 toilettes, un urinoir mural sur fosse de récupération)
- Une cuisine équipée d'une cuisinière à charbon à 3 marmites permettant de nourrir 180 rationnaires surmontée d?'un monorail et d?'une poulie pour la manutention des marmites.Au mur des étagères en béton sont prévues pour les ustensiles de cuisine, un évier à 2 de bacs et plan de travail accolé complètent l'équipement fixe.Dans ce même local se trouve la chaudière à charbon prévue pour le chauffage de l'abri
- Un local annexe abrite la réserve de vivres et le cellier. Il est équipé d'une armoire à vivres, d'étagères maçonnées et support maçonné pour tonneau de vin.
- Un local usine electrique  dotée de deux groupes électrogènes à démarrage par air comprimé.
- Un local combustible
-Un local ventilation  avec une batterie de 3 filtres et ventilateurs électriques . Ce local comporte un aérotherme alimenté par l'eau de refroidissement du groupe électrogène
- Un local hydraulique
L'alimentation en eau de l'abri est assurée par un puit de faible profondeur équipé d'une pompe électrique. Le stockage est asuré par un réservoir principal de 4 000 l et un secon réservoir surélevé (chateau d'eau) de 1 800 l

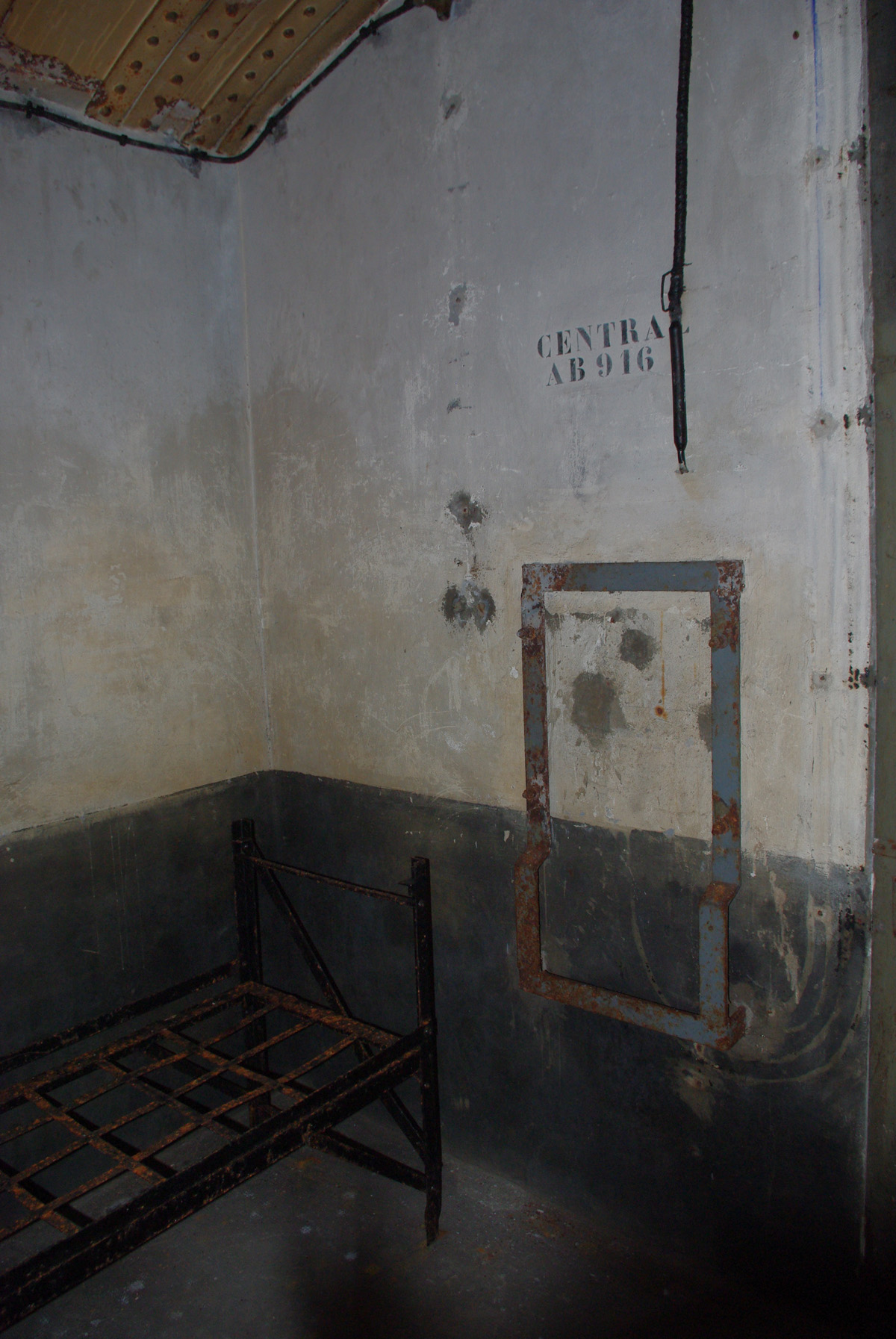

L'abri était équipé d'un central téléphonique constitué d'un carter mural étanche équipé d'un standard TM 32 à 8 directions. C'était l'abonné AB 916 au réseau téléphonique de la fortification Maginot. Ce central était relié directement à la casemate du Heidenbuckel et à l'abri de Soufflenheim.Il desservait les 4 abonnés de l'abri (Cloche FM, Bureau des secrétaires, Cdt de l'Abri et PC de sous quartier) Il ne disposait pas d'équipement de transmissions radio (pas d'antenne sur la façade extérieure).
Son equipement defenssif etait composé
- 4 embrasures pour FM sans support aménagé, évacuation à douille dans fosses à douilles.

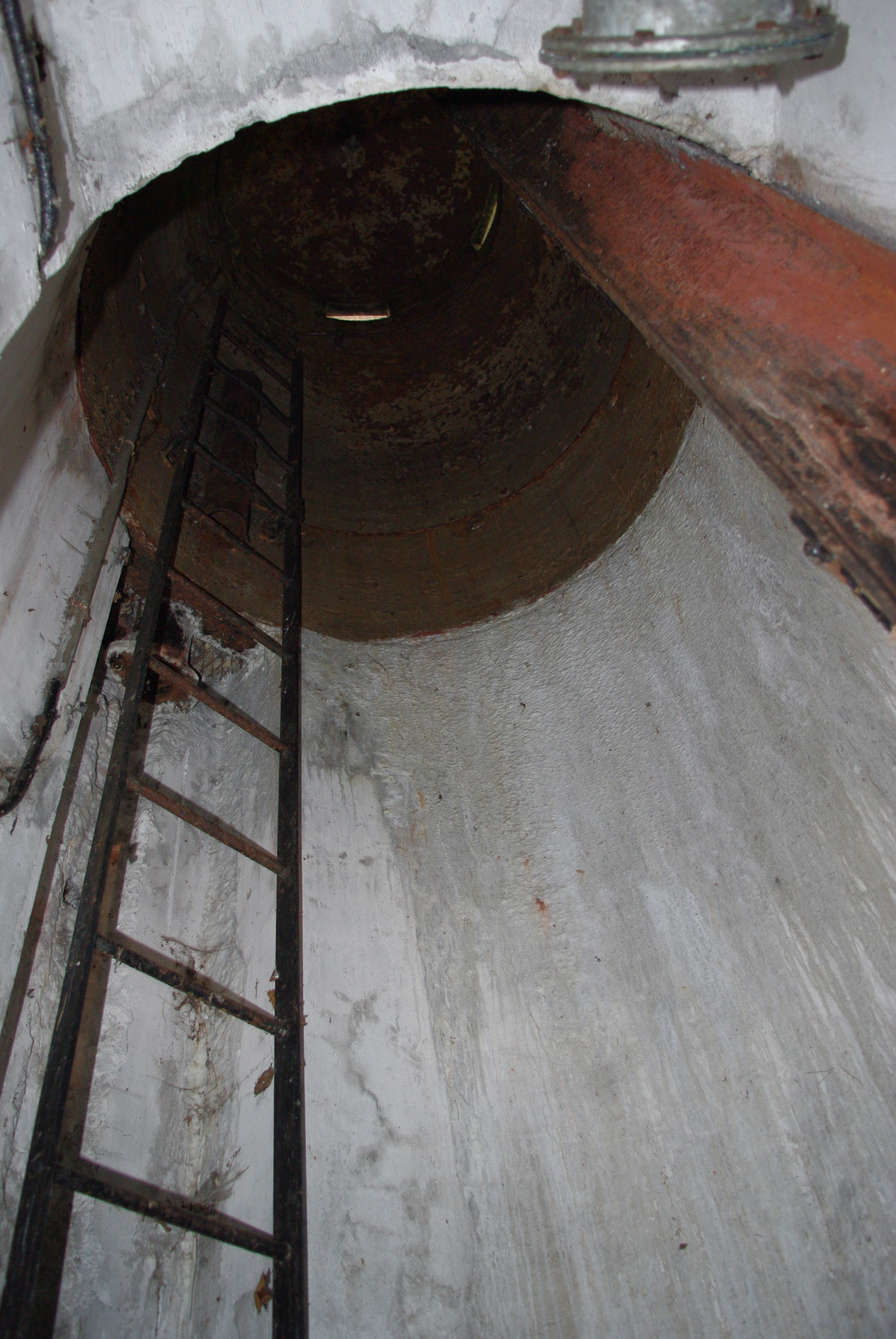

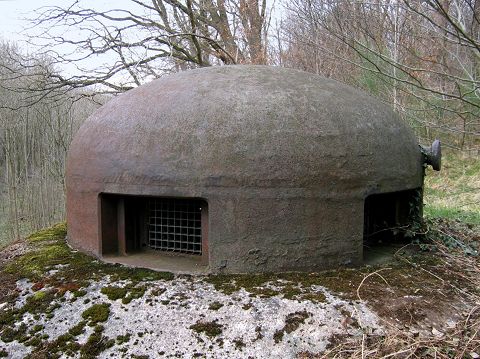

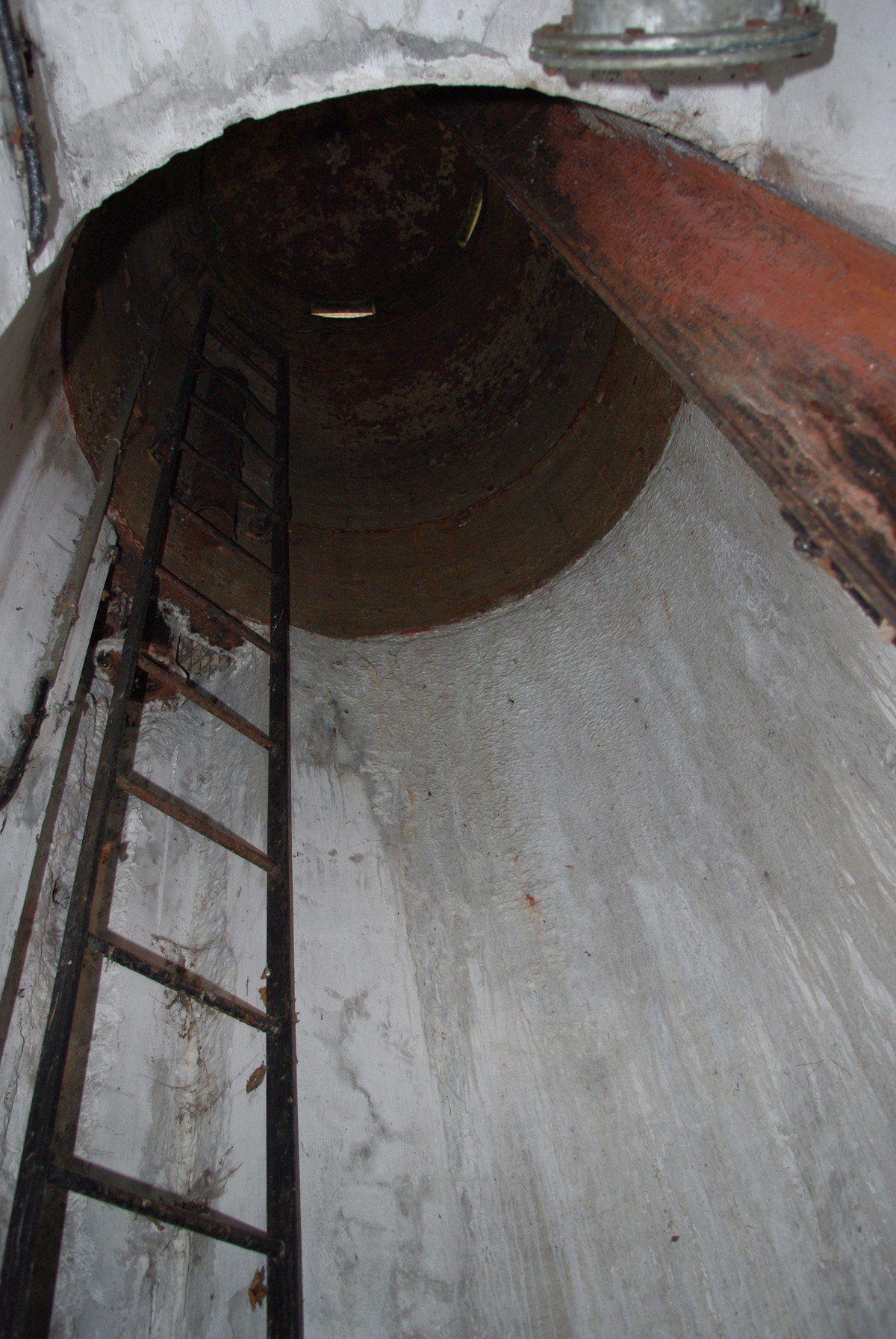

- 1 cloche GFM type A à 5 créneaux.
L'equipage de l 'abri etait en temps de paix de 2 fusiliers et un sapeur-électromécanicien. En cas de guerre, 2 sapeurs électromécaniciens et 52 fusiliers rejoingnaient l'Abri

Etat Actuel
l'abri est dans son état d'origine Aucune restauration ni complément de mobilier ou équipement n'a été faite
Visitable car il est préservé grâce à des bénévoles (Membres de la FALMA) et de la Municipalité de Leutenheim.

Les défenses






Les  défenseurs



23e RIF
