Toute armée moderne doit faire face à la menace venant de la troisième dimension c’est-à-dire venant de l’espace aérien. La menace a été vraiment tangible lors de la deuxième guerre mondiale c’est pour cela que les belligérants ont développé toutes sortes d’armes anti aérienne pour dans un premier temps protégé leur espace vitaux et les centres urbains et ensuite pour créer une défense anti aérienne mobile pour protéger leurs troupes et créer au-dessus d’elle une ombrelle à l’abri de laquelle elle pourrait évoluer. Revenons donc à l’arme anti aérienne auto motrice.
L’arme anti aérien automotrice


Sous ce terme barbare , se cache un canon anti aérien ou un missile sol air monté sur un châssis mobile Les Anglo-Saxons utilisent le terme SPAAW(self propelled Anti Aircraft Weapon ou SPAD Self propelled Air défense ) alors que les Russes utilisent le terme ZSU pour Zenitnaya Samokhodnaya Ustanovka .Ces armes anti aériennes inclues les mitrailleuses les canons mobiles le canon lourd et le missile le tout monté sur des plates-formes de camions ou de châssis blindé
Ces armes viennent en appui en première ligne des armes légères anti aérienne En général ces canons sont montés en tourelle ce qui procure la possibilité de pouvoir tirer en site et azimut et d être mobile en tout-terrain.
Ce concept fut mis au point par les allemands durant la deuxième guerre mondiale avec leur série de Flak panzer tel que les Mobelwagen le Ostwind le Wirbelwind et le Kubelblitz Les autres armées vont de leir coté mettre au point des véhicules similaires comme le M16 de l US Army qui voit le montage d’une tourelle quadruple de 12.7 dans un M3

Certains canons lourds furent aussi montés sur des véhicules à roues mais ils font execption C’est le cas des Italiens qui montèrent un canon de 90 mm sur un camion. ou le Vomag Allemand.Les Britannique introduisirent aussi dans leur arsenal un canon anti aérien mobile en utilisant les châssis de Crusader pour servir de plate forme mobile en emportant un canon de 40 Bofors en tourelle. C’était le Crusader III AA Mark I
Ce canon pouvait aussi être utilisé en appui direct contre l’infanterie .Les Américains ont ensuite perfectionné le systeme en construisant le M42 Duster  Les Russes faisaient de même avec le ZSU 23 /4 et 23/2. Pour les Chinois de type 88
Ensuite arrivera des autres systeme comme le AMX 13 DCA le Guépard allemand  et on terminera le tout avec le SDergeant York alméricain qui n’a jamais dépassé le stade de prototye (pour des questions Budgetaires)
Ces engins décrits si dessus ne sont que des engins canon ; Il ne faut pas oublier les engins portant
un système DCA basé sur les missiles comme les
Roland franco Allemand
entre autre.
Nous allons nous pencher pour cet article sur le système soviétique ZSU 57.2
Le ZSU 57.2

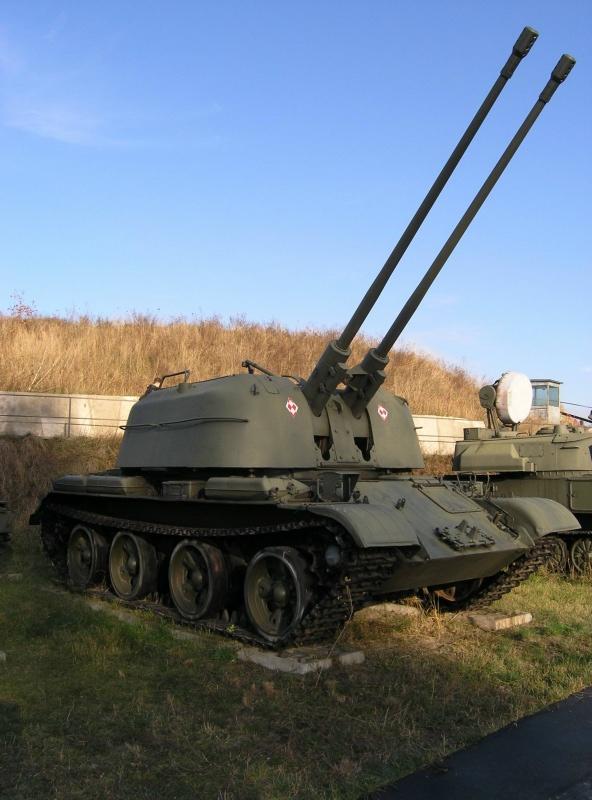

Ce canon antiaérien de 57 mm fit son apparition en 1957 et il est le premier canon antiaérien automoteur russe.
Ce système a fait son apparition au début des années 50 mais n’a été révélé officiellement qu’en 1957.
Les soviétiques ont toujours craint la menace aérienne de l’OTAN
Dès lors toute leur gamme de système anti aérien a été conçue pour contrer cette menace.
À l’origine après la Seconde guerre mondiale les armes anti aérienne mobiles étaient très simples C’’était en fait des canons tractés ou des mitrailleuses de 14.5 jumelées montées sur des véhicules comme le BTR 152. Au début des années 50 et s’avéra que le
canon S 60 tracté
qui venait de remplacer le modèle 1939 de 37 mm était une arme très efficace
Il pouvait d’ailleurs être jumelé à un radar de tir..
Prenant en compte les qualités de l’arme est afin d’offrir une protection des unités sur le champ de bataille il fut décidé d’installer ce canon sur un châssis de char moderne et afin de d’améliorer la puissance de cette arme on décida de jumeler le système du canon . Le châssis choisi fut donc le châssis du T 54.

Description de l’engin

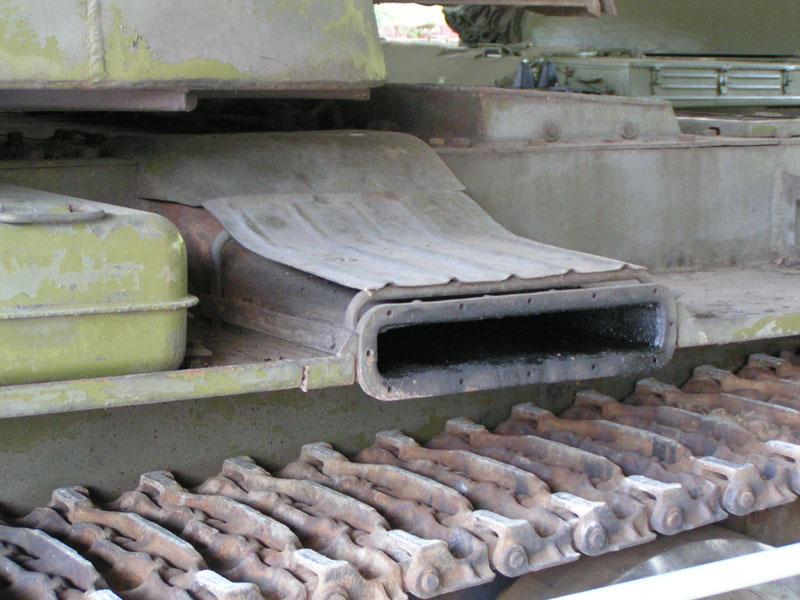

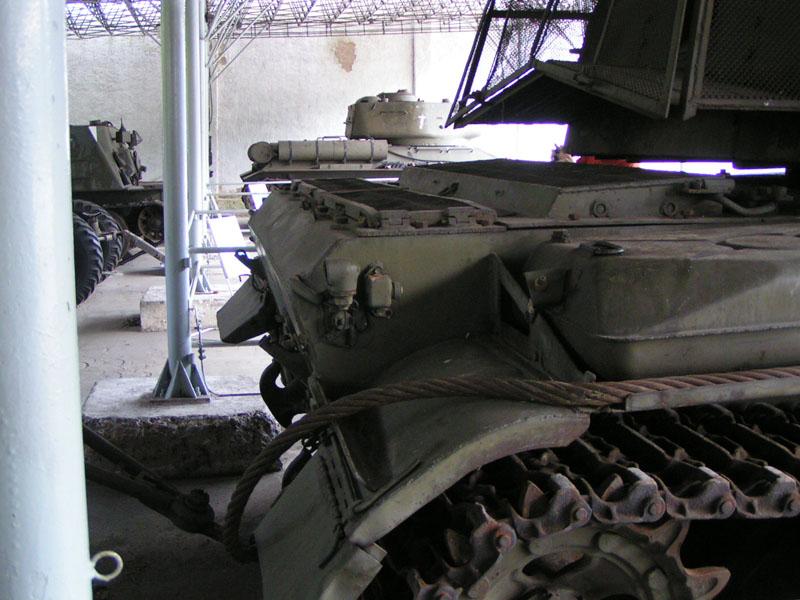

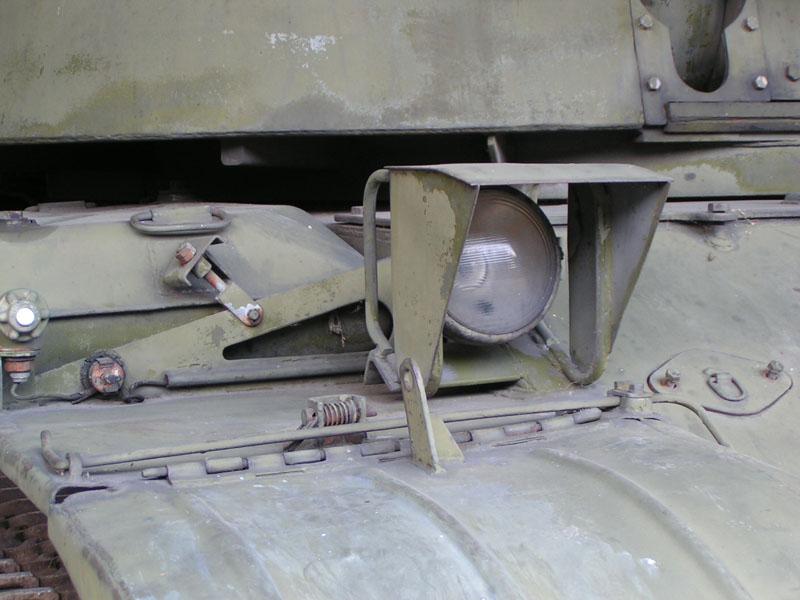

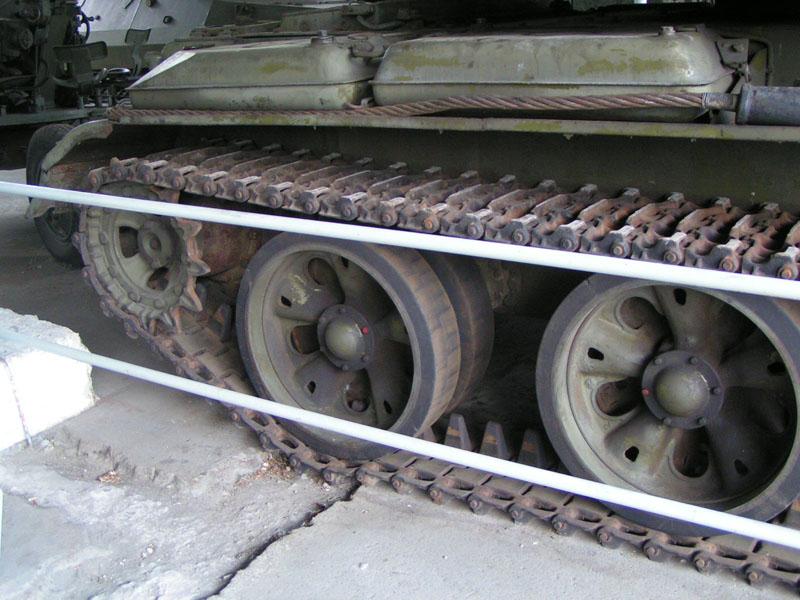

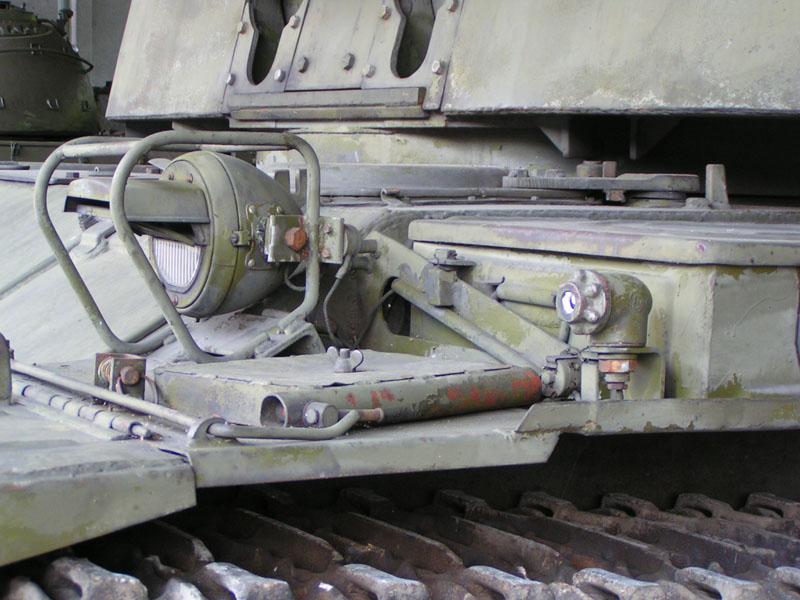

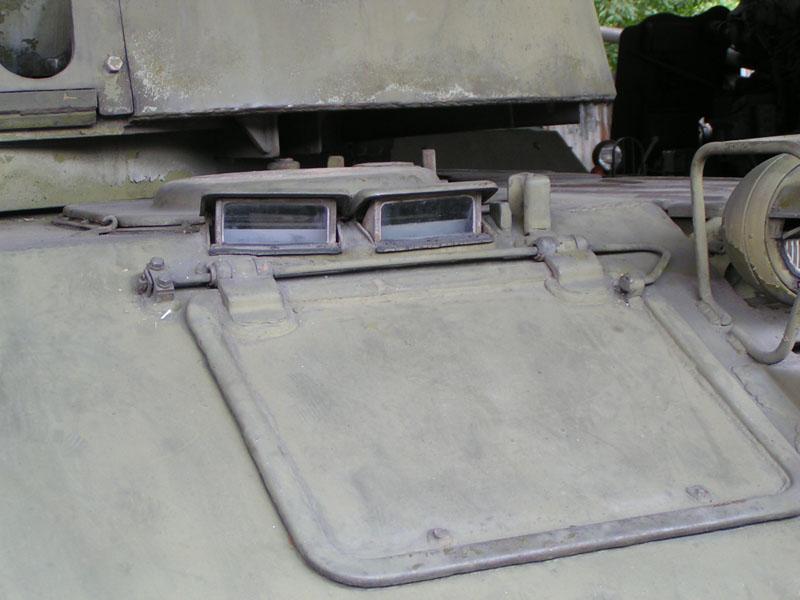

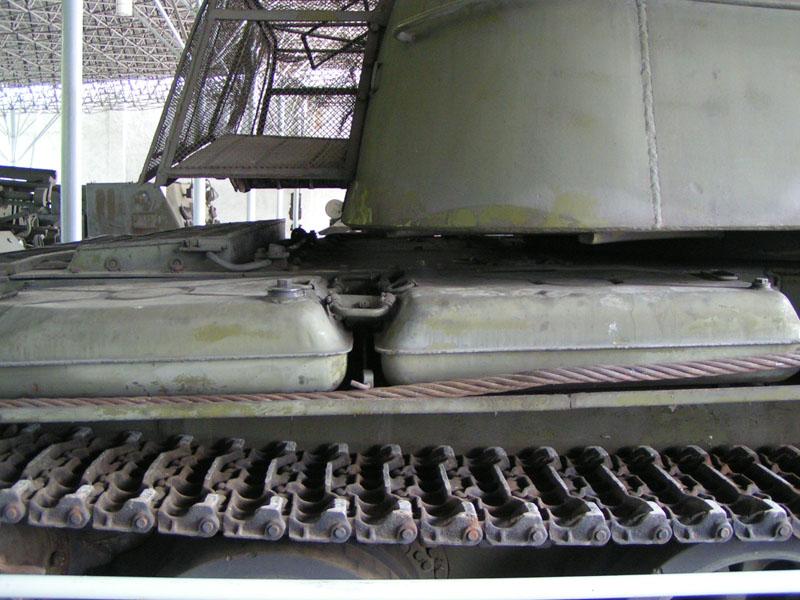

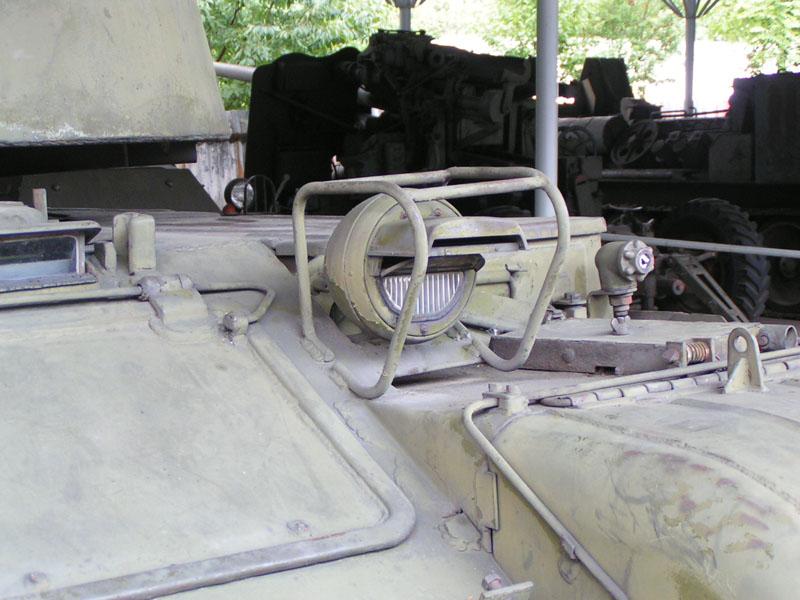

Les Russes choisirent la base du T. 54 mais ils y apportèrent quelques modifications. En effet un engin anti aérien n’avait pas besoin d’une protection blindée comme un char de bataille aussi pour compenser le poids de la tourelle il fut donc décidé dans un premier temps d’alléger le châssis en blindage et de diminuer le nombre de galets de 5 à 4

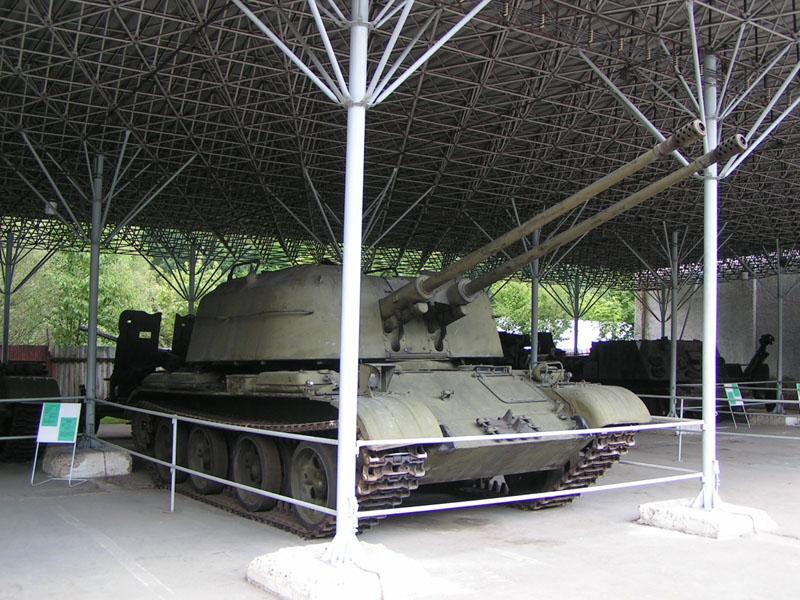

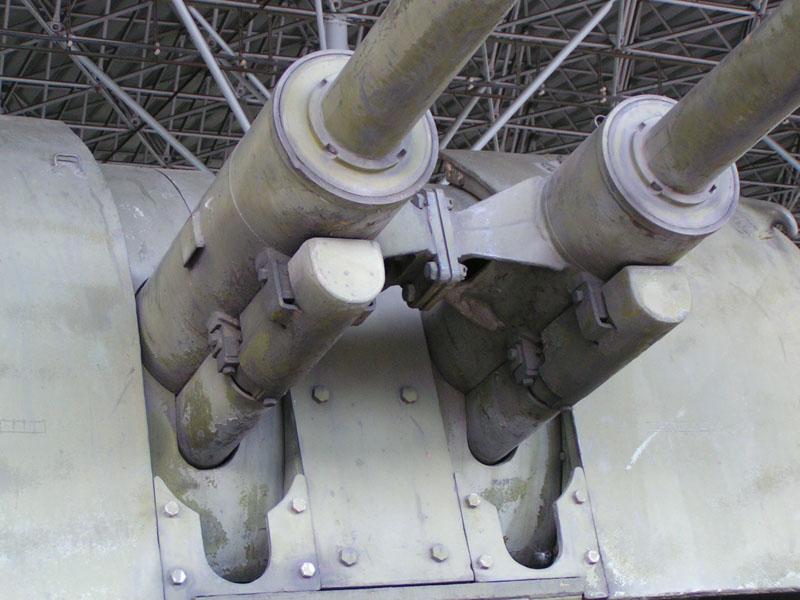

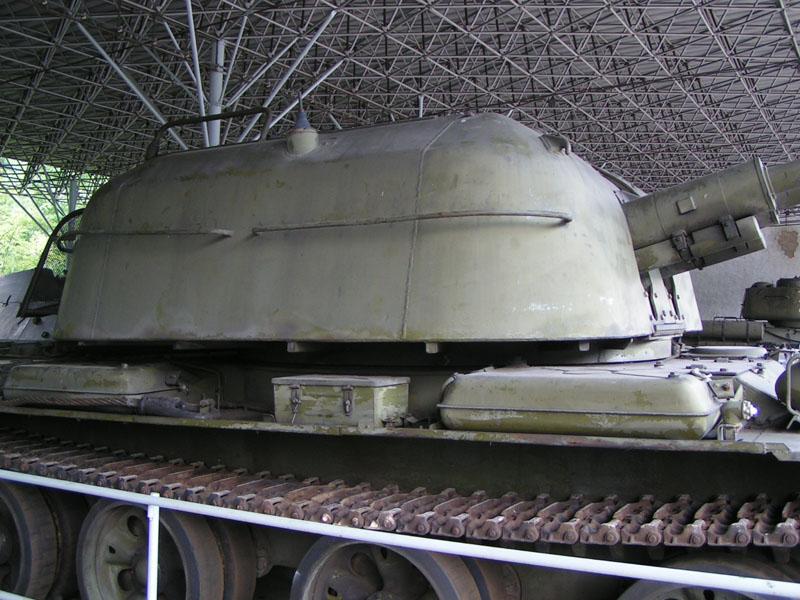

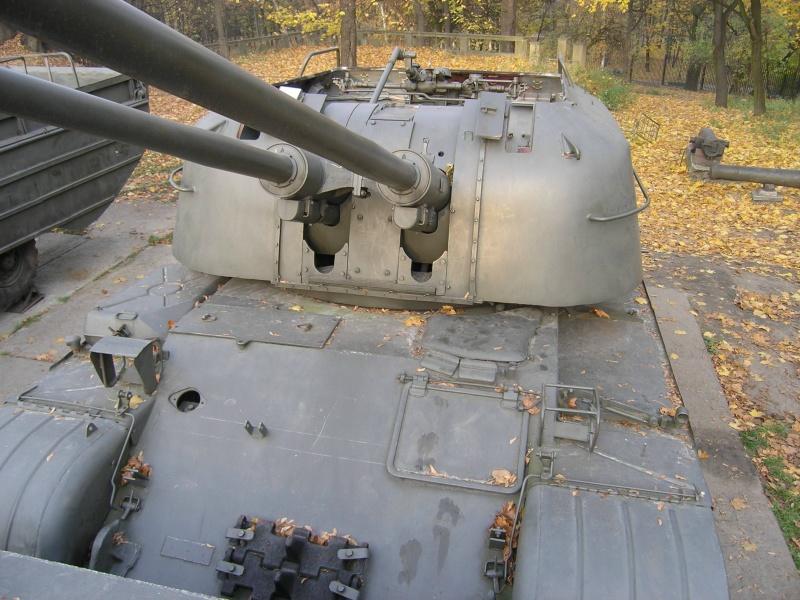

Ainsi le poids du système passa à 28 t ce qui améliora la mobilité. Une tourelle imposante armée de deux canons de 57 mm abritait l’équipage de pièce de la mitraille du champ de bataille

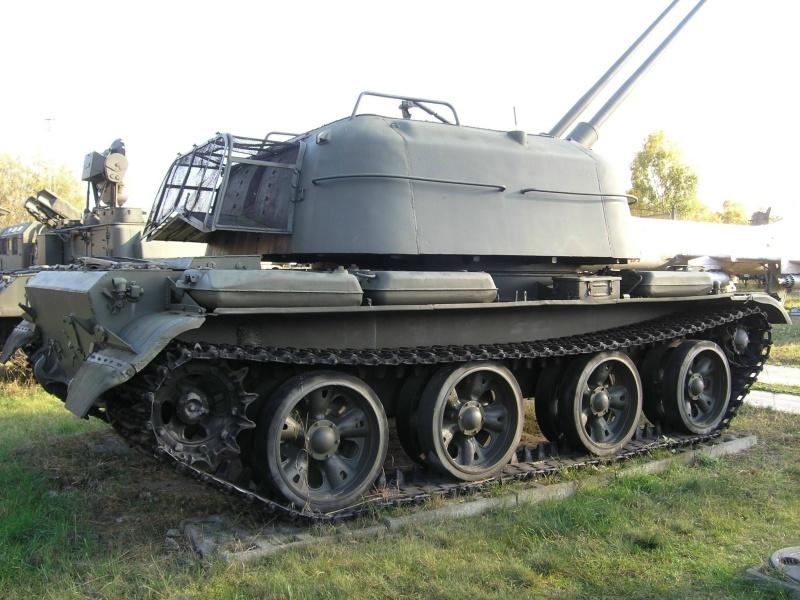

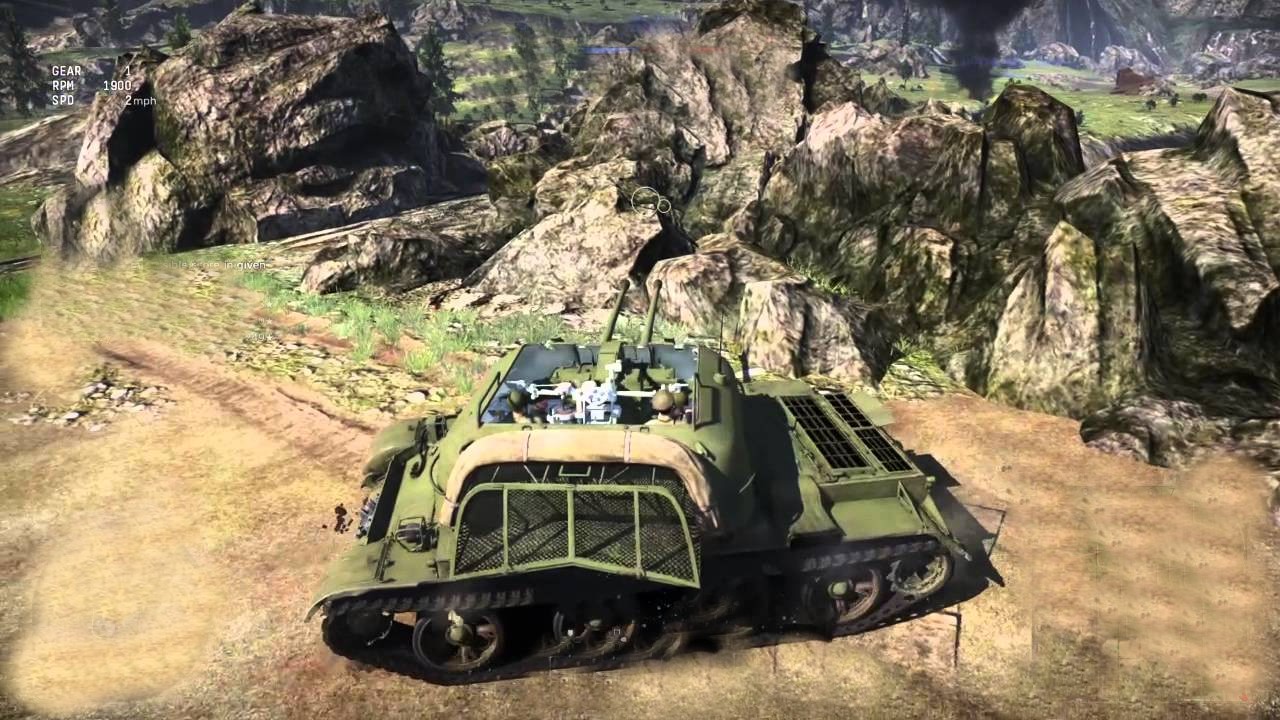

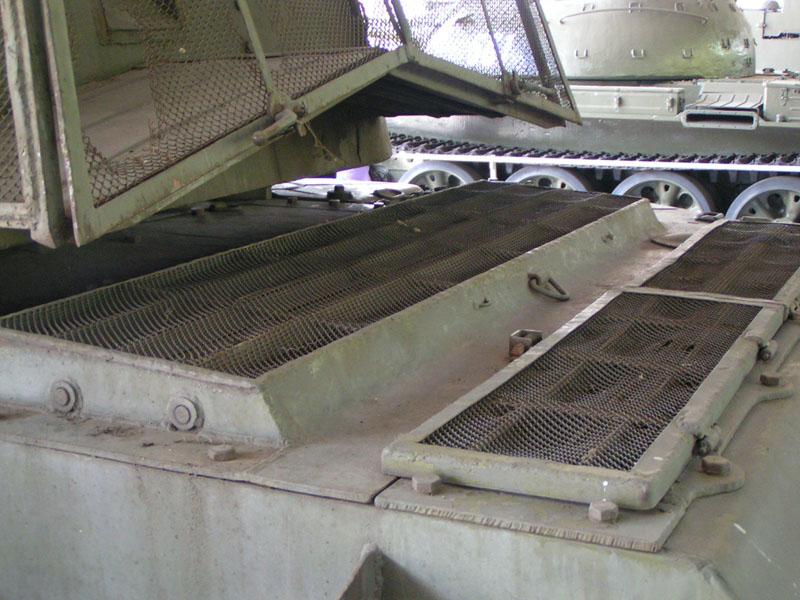

La partie arrière de la tourelle possédait un panier pour récupérer les douilles usées
A ce jour ce système d’armes a été le système d’armes anti aérien le plus puissant jamais utilisé jamais mis en service

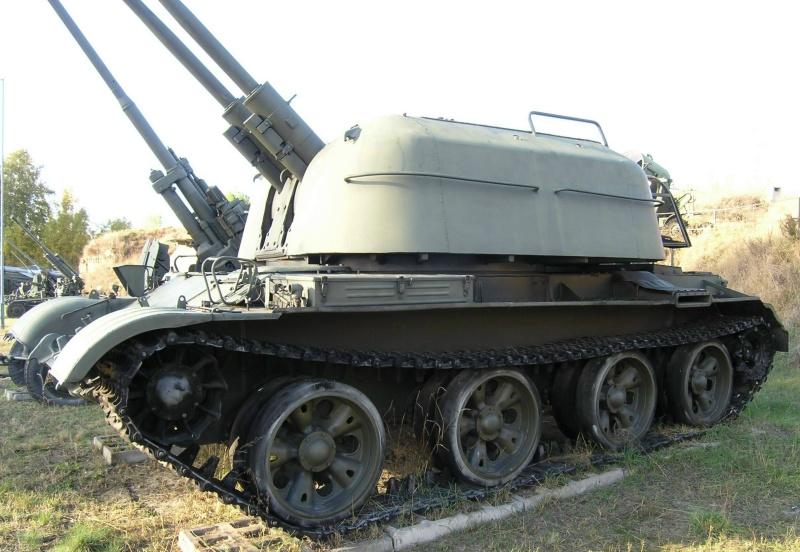

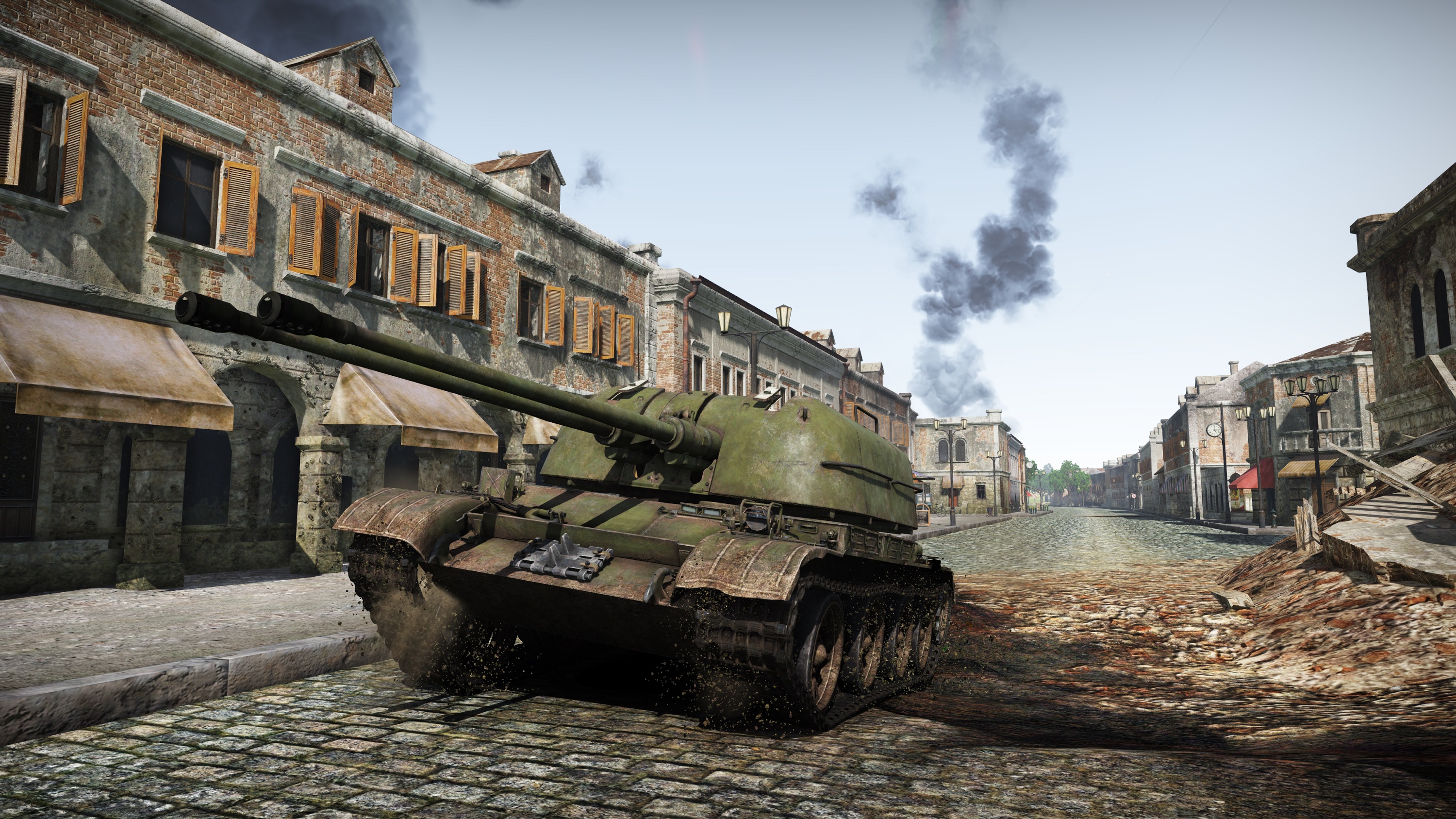

La tourelle était tellement grande que celle-ci vu de profil ressemble à une tourelle de char normal voire même elle ressemble de loin à un char de combat ayant deux canons jumelés
Pour alimenter le canon l’équipage possédait des lames chargeurs de quatre coups qui alimentent le canon .Une fois le coup parti les douilles sont éjectées automatiquement vers l’arrière dans le panier de tourelle ,ainsi la tourelle n’était jamais encombrée par les douilles vides et l’équipage peut se concentrer entièrement à sa mission
Toutefois une ombre au tableau .L’arme avait une élévation en site qui ne peut dépasser 30°
De plus les obus n’avaient pas une puissance exceptionnelle
la potée de l’arme est de 12 000 mètres à l’horizontale et de 8800 mètres en plafond
il emportait avec lui 320 obus et la cadence de tir était environ120 coups minutes
Ces canons antiaériens pouvaient toutefois transpercer du blindage léger à 2 ou 3 km mais seulement les flancs.
Ce système n’a toutefois pas connu un grand succès car il il lui manquait un système de radar permettant d’acquérir et de tirer sur des objectifs aériens
Il fut surtout utilisé comme appui feu au sol grâce à la puissance de feu . En effet certain obus HE avaient une puissance de 1000 m/ s Vo.
Cet engin participa à différents conflits en Asie notamment au Vietnam contre les avions américains qui volaient assez haut pour échapper aux mitrailleuses de petit calibre
Toutefois le système S60 tracté asservi à un radar de conduite de tir s’avéra plus efficace que le ZSU 57.2 En effet le radar contrôlait toute la batterie concentrant ainsi le feu des pièces sur leurs objectifs
Durant la guerre des 6 jours ce système d’armes n’empêcha pas l’aviation israélienne d’opérer des frappes en profondeur
Il fut aussi utilisé pendant la guerre du Kippour en 1973 et par d’autres pays notamment par les irakiens contre l’Iran et ensuite pendant la première guerre du Golfe.
La Chine a de son côté fabriqué une copie de ce système d’armes mais on connaît peut de chose de ce système .
Validité du concept
Le système ZSU 57.2 bien qu’étant moins perfectionnées que le ZSU 23.4 est un système qui peut être toujours utilisé notamment pour abattre les hélicoptères dans un rayon de 3 à 4 km qui sont des distances sur lesquelles le 23.4 ne peut pas intervenir
Le canon est une menace mortelle contre les véhicules légers ou l’infanterie dans un rayon de 4 km ;En effet cet engin bien que ancien est assez mobile peut rapidement se déplacer de site en site en délivrant une puissance de feu assez importante. Un M113 équipé de missiles est en danger de mort face à un engin pareil
Il est dommage que ce système d’arme n’est jamais bénéficié de mise à niveau et qu’il ait été abandonné au profit des missiles ou du
ZSU 23.4
Il est vrai que sa tourelle ouverte et que son système de chargement sont dépassés . Ce système est donc à rapprocher du système abandonné par les Américains avec le système du sergent York mais aussi de l’AM X. 13 ou 30 DCA . A noter que ces 3 engins avaient eux des tourelles fermées
Pays utilisateurs
Angola
Algerie
Bulgarie
Cuba
RDA
Egypte
Ethiopie
Finlande
Hongrie
Irak
Iran
Corée du Nord qui a construit un système similaire sur châssis Type 59
Chine qui a développé un clone de cet engin
Pologne
Roumanie
Syrie
Vietnam
Yémen

Caractéristiques
Poids 28.1 t
Longueur 6.22 (8.5 avec les canons)
Largeur 3.27
Hauteur 2.75 m
Equipage 6
Moteur Diesel V54 12 cylindres 520 cv
Vitesse 50 km :h
Autonomie 420 kms
Armement 2 canons L69 S 60 de 57 mm 320 coups en caisse


Autres photoscopes Other Walk Around   1   2  3

The ZSU 57. 2



Any modern army can fitgh the threat coming from the third dimension The threat really tangible during WW2 induce the apparition of all kinds of anti aircraft weapons  developed first to protected their vital space and urban centers, and then to create an  mobile air defense to protect troops and build above it an umbrella .
The self propelled anti-air weapon

















Some heavy gun were also mounted on wheeled vehicles, but they execption This is the case of Italians who marched up a 90 mm cannon on a truck. Or the german Vomag British intruded in their arsenal a mobile anti aircraft gun using the Crusader chassis to serve as a mobile platform carrying a 40 Bofors cannon turret. It was the Crusader III AA Mark I
The gun could also be used in direct support to the infantry. Then Americans have perfected the system by building the M42 Duster. The Russians did the same with the ZSU 23/4 and 23/2 For the Chinese isthe  type 88
Then come the other system like the AMX 13 DCA German Guepard and will complete it with the américain Sergeant York, which has never beyond the stage of prototye (for inquiries Budget)
These vehicles described above though are only SP vehicle with a gun It should not be forgotten gear bearing
Anti-aircraft system based on missiles like the
Franco GermanRoland
We will look for this article on the Soviet system ZSU 57.2
The ZSU 57.2
The first apparition of the anti-aircraft gun, 57 mm  take place in 1957 and it is the first  Russian self-Propeled anti-aircraft gun.
This system has made its appearance in the early 50th  but has been revealed officially until 1957.
The Soviet has always feared the threat NATO air
Once all their range of anti air system was designed to counter this threat.
In the beginning after the WW2, anti-air weapons were very simple and  mobile .It was ually towed guns or guns of 14.5 Twin mounted on vehicles such as the BTR 152. In the early 50th   the gun towed
S 60





This system, however, has not been very successful because it he lacked a radar system for acquiring and firing at targets air
It was mostly used as a fire support on the ground thanks to the firepower. Indeed some shells had a HE capacity of 1000 m / s Vo.
The vehicle was involved in various conflicts in Asia including in Vietnam against the American planes flying high enough to escape the small-calibre machine guns
However the system S60 enslaved to a towed radar firing proved to be more effective than ZSU 57.2 Indeed radar control over battery and concentrating fire pieces on their goals
But during the 6 day war this weapon system not helped the Israeli air force to conduct strikes in depth
It was also used during the Yom Kippur War in 1973 and other countries particularly by the Iraqis against Iran and then during the first Gulf War.
China has in turn produced a copy of this weapons system, but we know things can this system.
Validity of concept
The system ZSU 57.2 although less sophisticated than the ZSU 23.4 is a system that can continue to be used mainly to shoot down the helicopters in a range of 3 to 4 km, which are the distances over which the 23.4 can not intervene
The gun is a deadly threat against light vehicles and infantry in a range of 4 km; Indeed Although this gear  old but mobile can quickly move from site to site by release his fire-power An M113 equipped with missiles was  in mortal danger facing with weapon
It is a pity that this weapon system is never benefited upgrade, and it has been abandoned in favour of missiles or
ZSU 23.4
It is true that opened turret and its loading system are obsolete. This system is to bring the abandoned system by the Americans with the system of Sergeant York but also on the AM X. DCA 13 or 30. It should be noted that these vehicles  have them 3 closed turrets
Country users
Angola
Algerie
Bulgaria
Cuba
GDA
Egypt
Ethiopia
Finland
Hungary
Iraq
Iran
North Korea has built a similar system on Type 59 chassis
China, which has developed a clone of this gear
Poland
Romania
Syria
Vietnam
Yemen
Specifications
Weight 28.1 t
Length 6.22 (8.5 with guns)
Width 3.27
Height 2.75 m
Crew 6
Diesel Engine V54 12-cylinder 520 hp
Speed 50 km h
Autonomy 420 kms
Weapons
 2 guns L69 S 60 of 57 shots in 320 mm body







who came to replace the 37 mm Model 1939  It was a very effective weapon
It could also be combined with shooting radar..
Taking account this qualities to provide protection to the units on the battlefield it was decided to install the gun on a modern tank chassis so the chassis  of the T 54 was chosen
Description of the equipment
The Russians chose the base of the T. 54, but they brought some changes. Indeed anti aircraft vehicle did not need special protection as an MBT also to offset the weight of the turret it was therefore decided as a first step to ease the chassis and shielding to reduce the number of rollers from 5 to 4
Thus the weight of the system grew to 28 t, which improved mobility. A impressive turret armed by two 57 mm guns housed the crew piece of  the grapeshot of the battlefield
The rear of the turret had a basket to recover worm cases
Since to day this weapon system was the anti aircraft weapons system most powerful ever used ever put into service
The turret was so great that it saw in profile It ressemble at a normal tank turret
To load the gun crew had blades magazine of 4  rounds All it automatic The cases are automatically ejected backwards in the turret basket, and the turret was never encumbered by cases and the crew can concentrate fully on its mission
But flat . The weapon as a rise in site which may not exceed 30 ° ,an  in addition, the shells were powerless
The range of the weapon is 12000 m  horizontally  and 8800 metres in ceiling
He carrying with him 320 shells and the rate of fire was environ120 shoots/ minute
These anti-aircraft guns, however, could pierce the shield light to 2 or 3 km, but only the flanks.
.



Under this barbaric term ide an  anti aircraft gun or ground air missile mounted on a mobile chassis Anglo-Saxons use the term SPAAW (self propelled Anti Aircraft Weapon or SPAD propelled Air Self Defence), while the Russians use the term ZSU Zenitnaya for Samokhodnaya Ustanovka. These weapons included mobile anti aircraft machine guns ligth and heavy guns and missile mounted on platforms or truck chassis
These weapons are in support in the front line of small anti aircrafts weapons Generally these guns are mounted in turret which provides the opportunity to fire on site and azimuth and to be mobile in all-terrain
This concept was developed by the Germans during WW2  with their series of Flak panzer likes the Ostwind ,Mobelwagen , Wirbelwind and Kubelblitz Other armies have develloped similar vehicles like the M16 from the US Army, which sees the installation of a quadruple 12.7 mm turret in a M3
