Radio ER 22 Modèle 1935 Saumur









Radio ER 22 Modèle 1935 Saumur
English Translation



(JPG)


Historique Voir ICI
History Click HERE

Voir aussi ce site

Le poste ER-22 modèle 1933

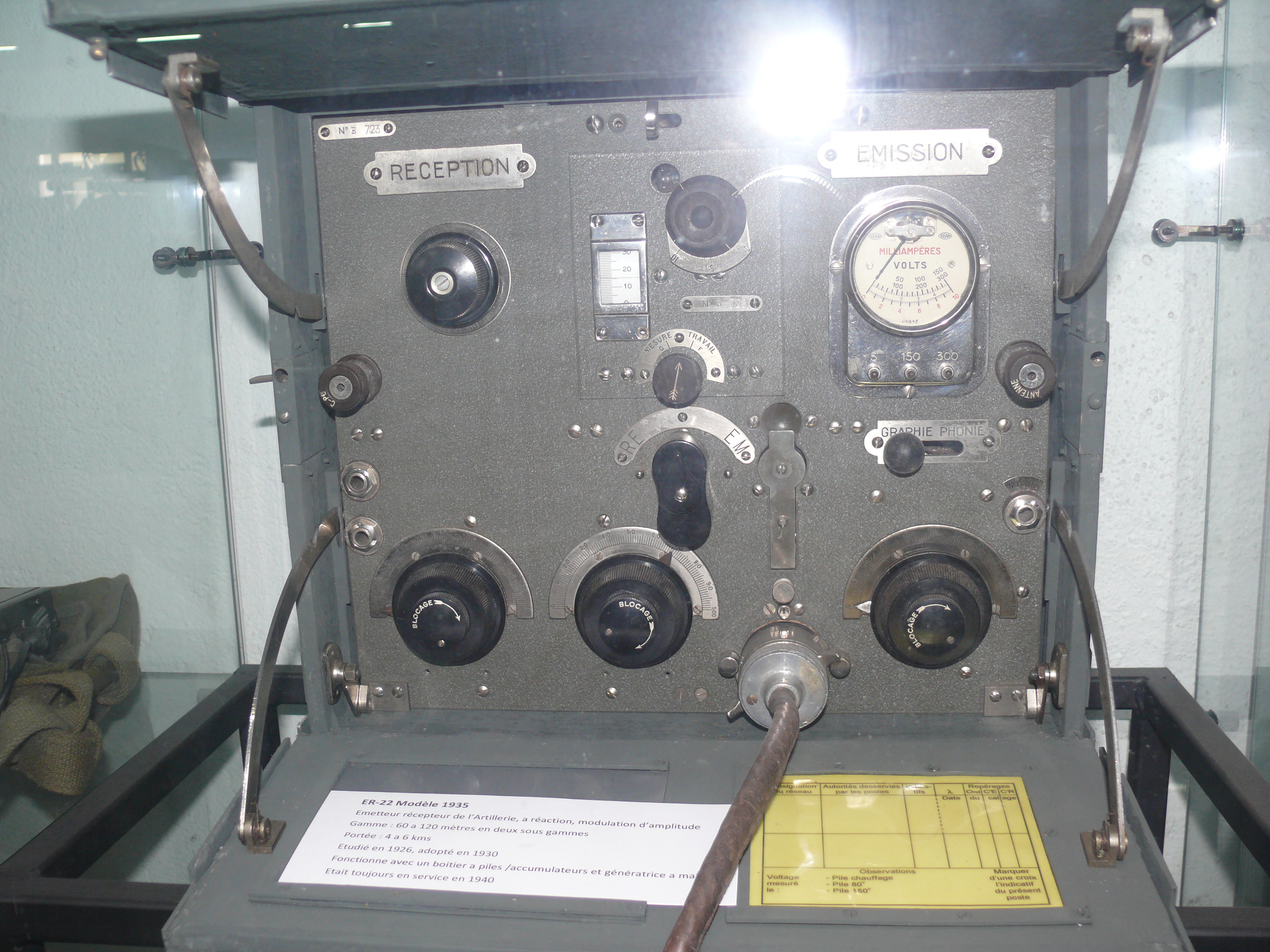

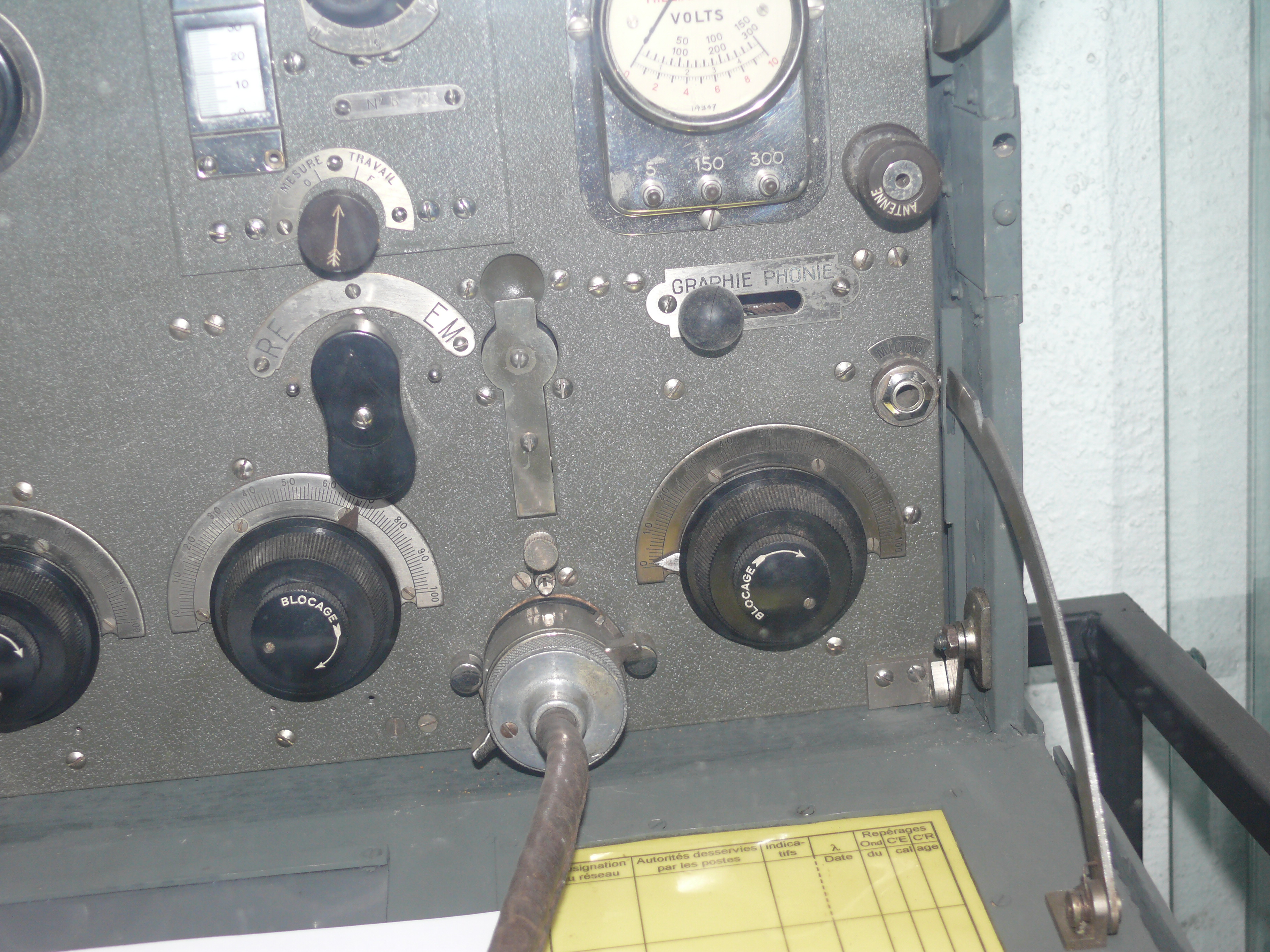

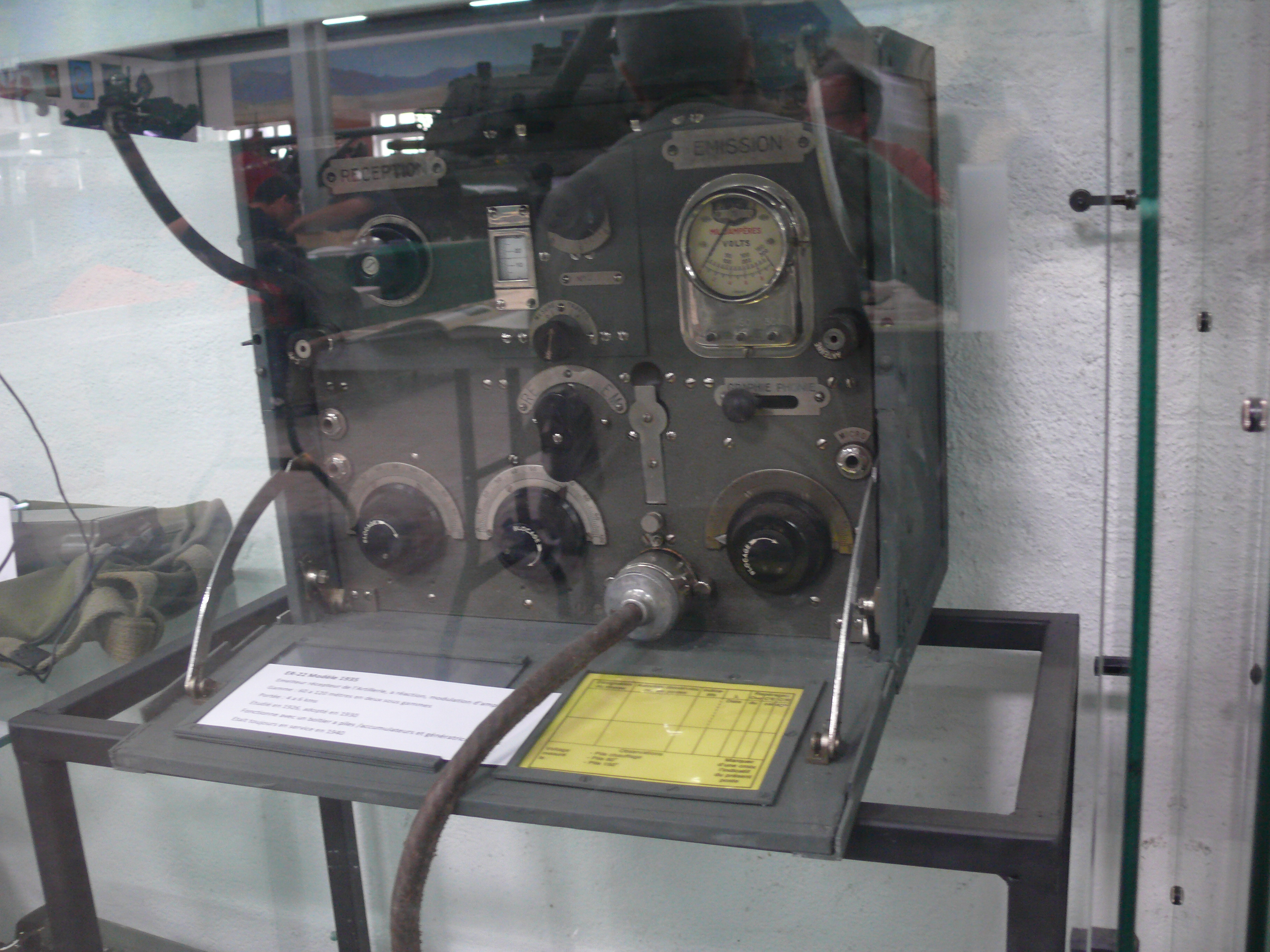

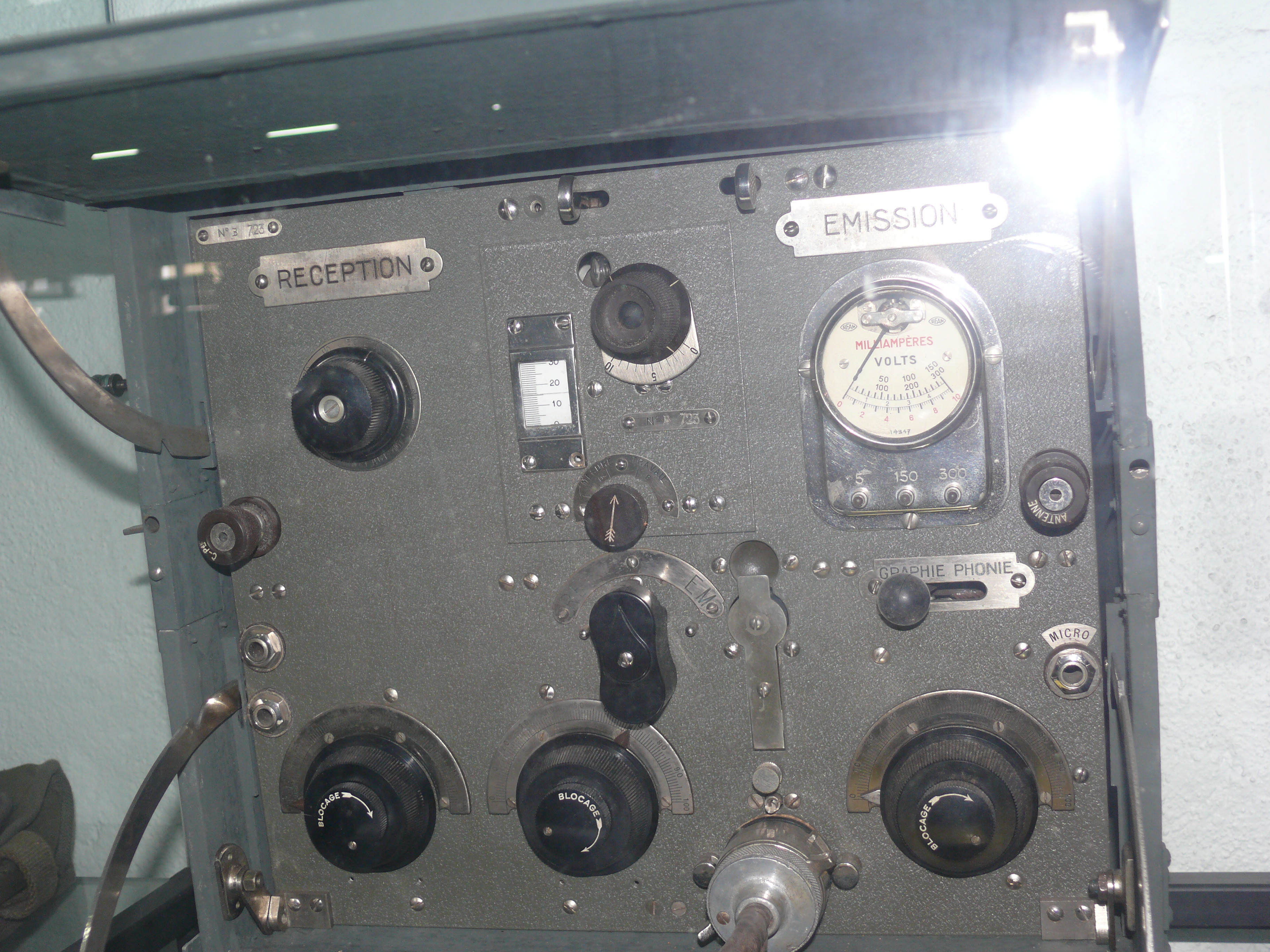

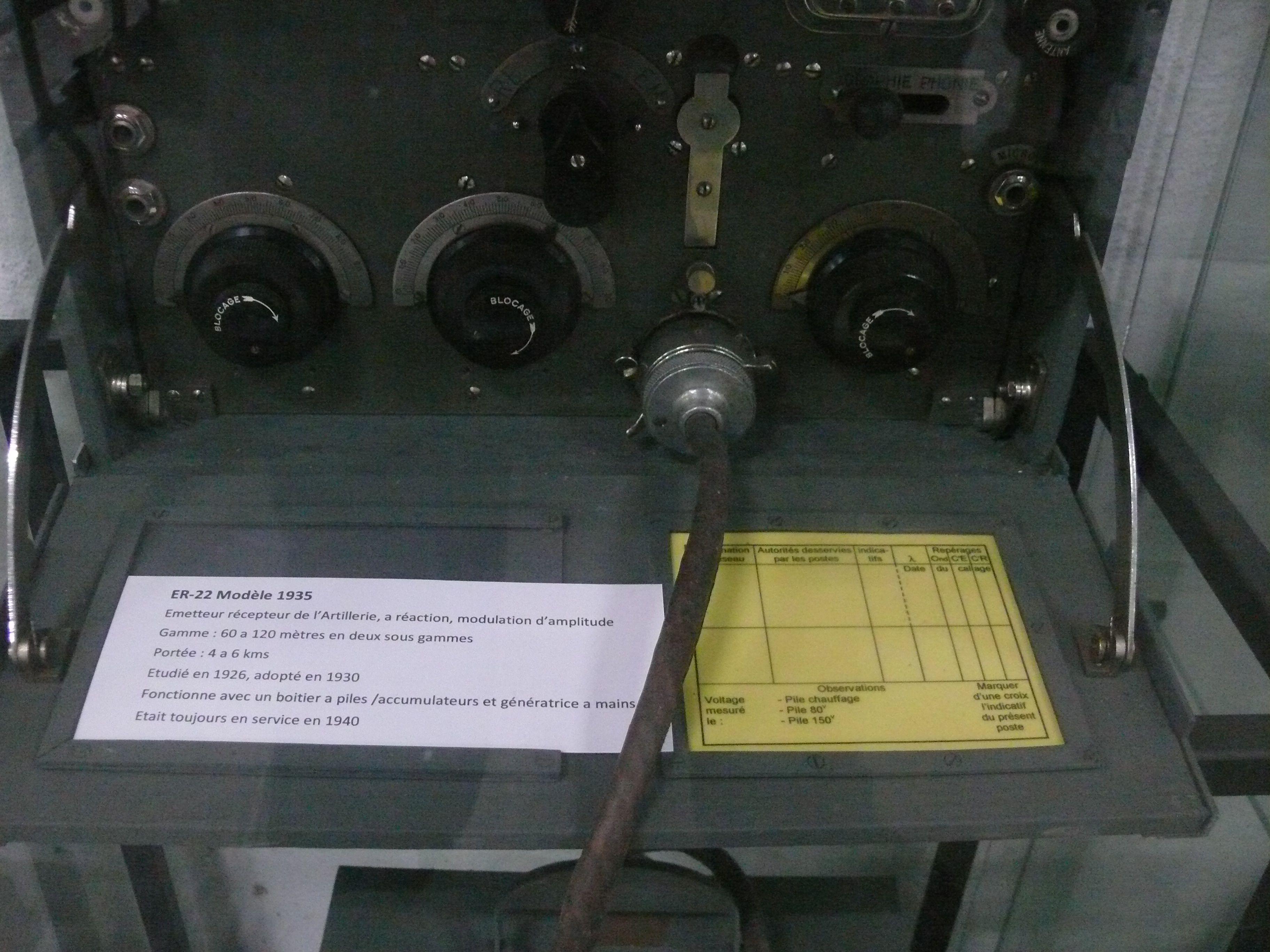

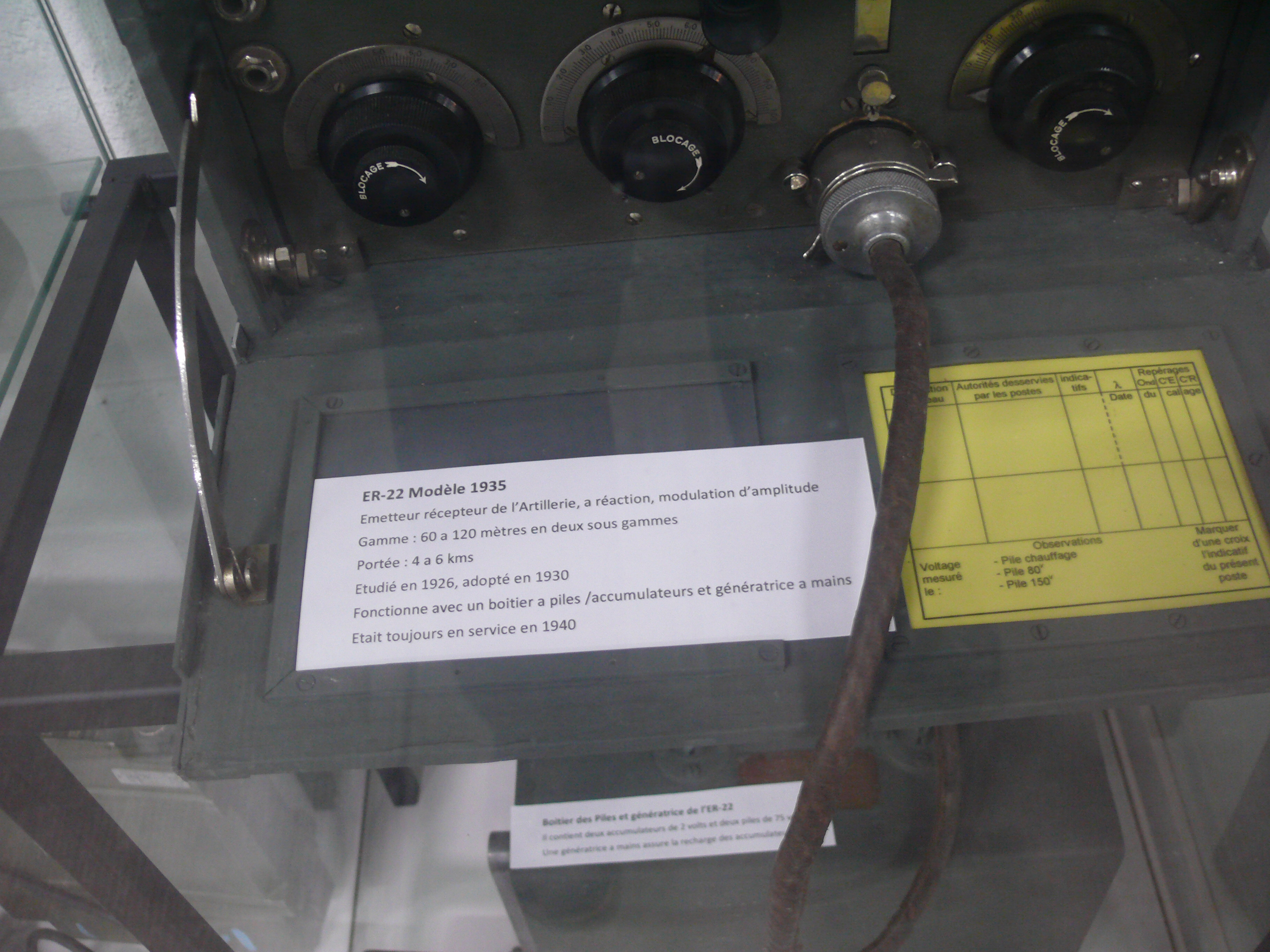

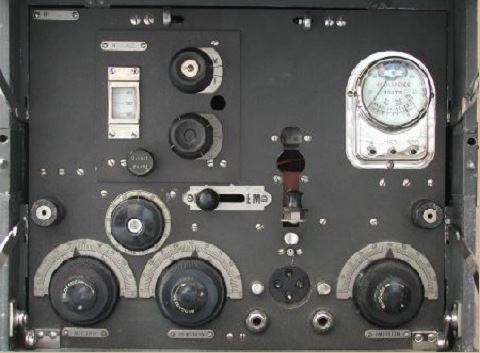

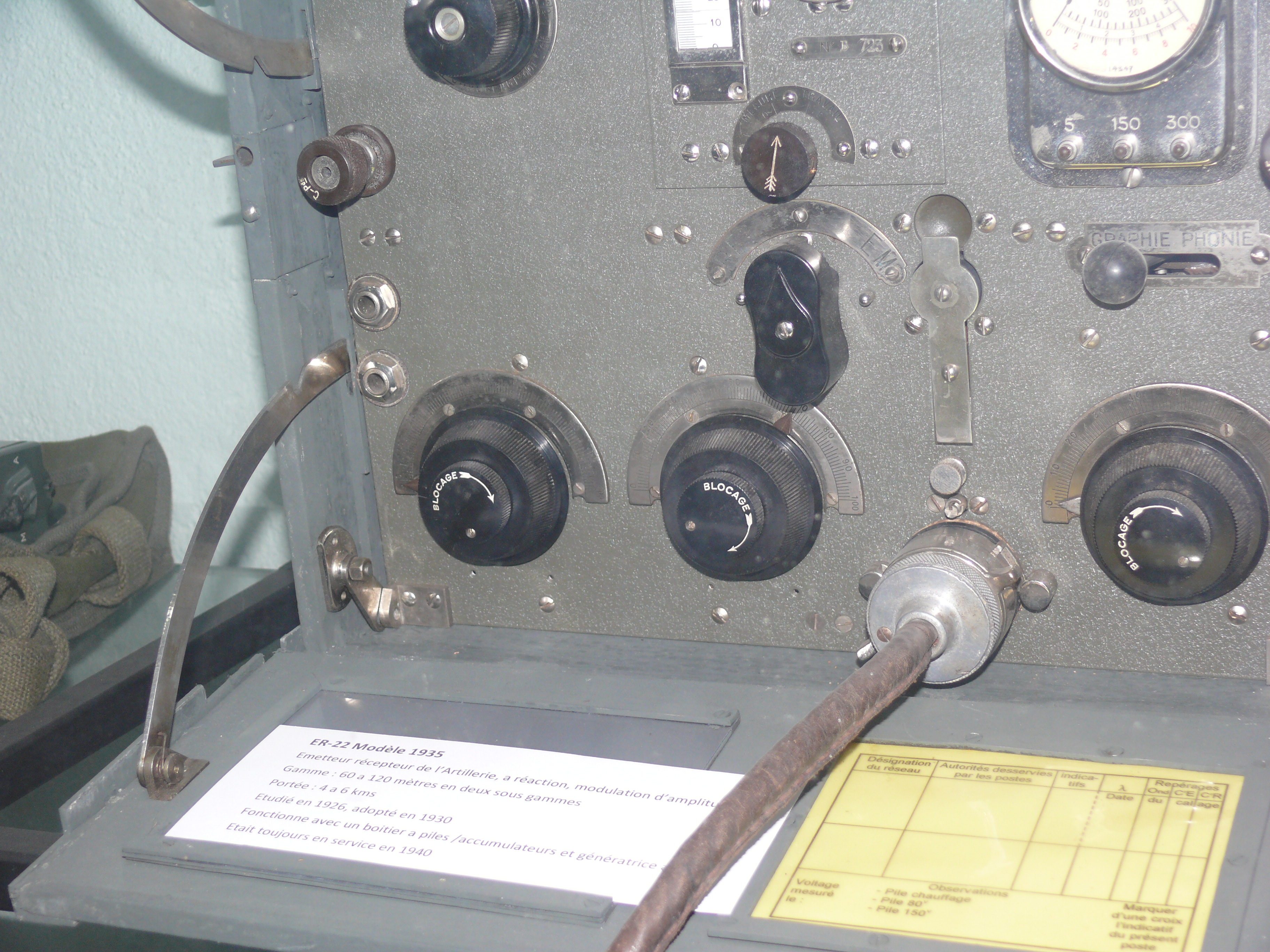

Le poste ER-22 est un émetteur récepteur à modulation d’amplitude (AM) travaillant normalement en radiotéléphonie dans la gamme 60 - 120m. La liaison peu aussi se faire en radiotélégraphie par ondes entretenues, pures ou modulées.
  • Bande de fréquence : 2498 à 4996 KHz ;
  • Portée : 5 à 12 km.
L’appareil ER-22 est destiné aux liaisons intérieures des groupes d’artillerie de 75 et de 155 court. On l’utilise en général, entre le Groupe et l’observatoire de Groupe (fig 35).Il servait à la Communication entre les Groupes d'Artillerie Divisionnaire et lers observateurs d'artillerie.
(JPG)

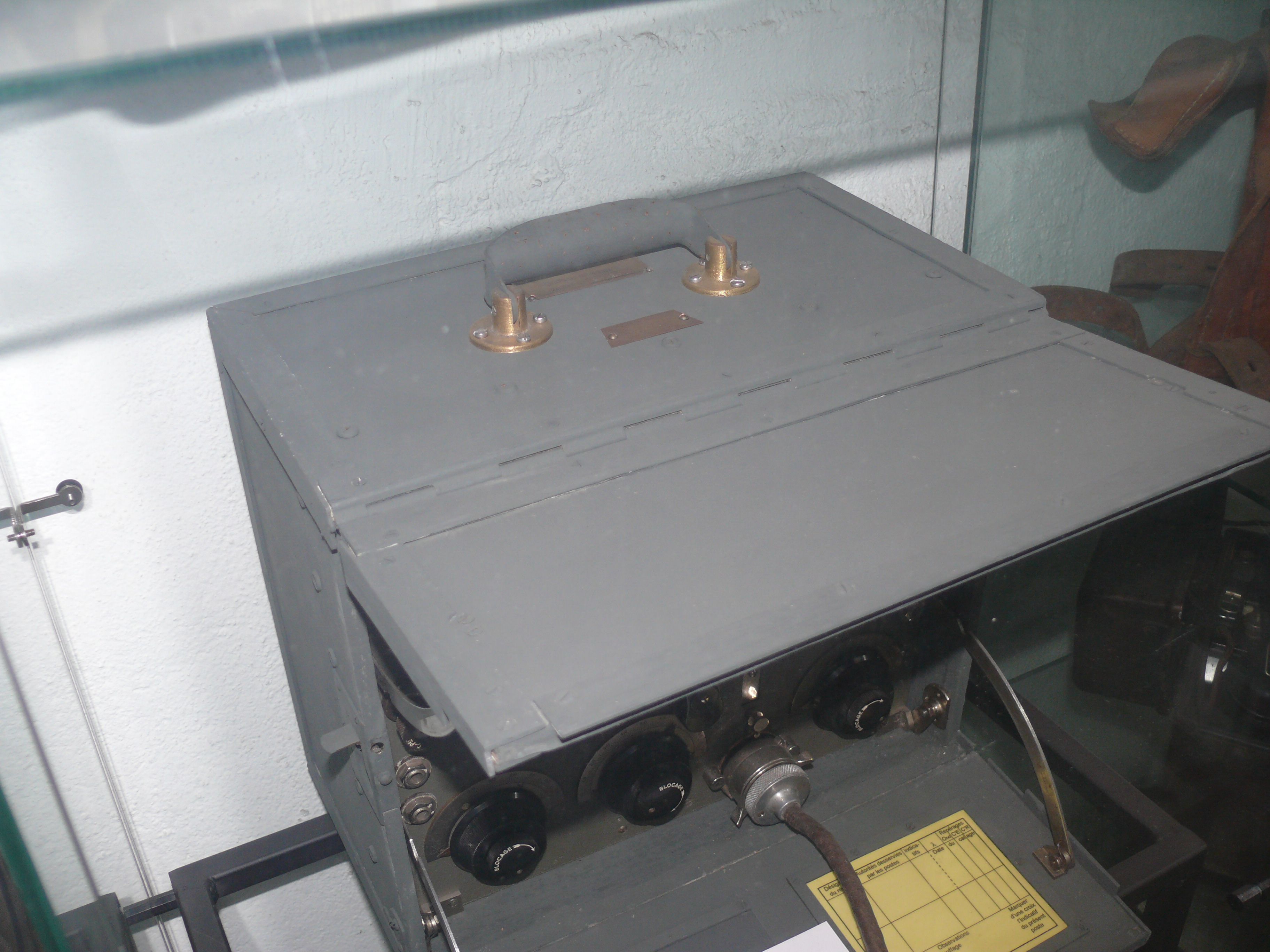

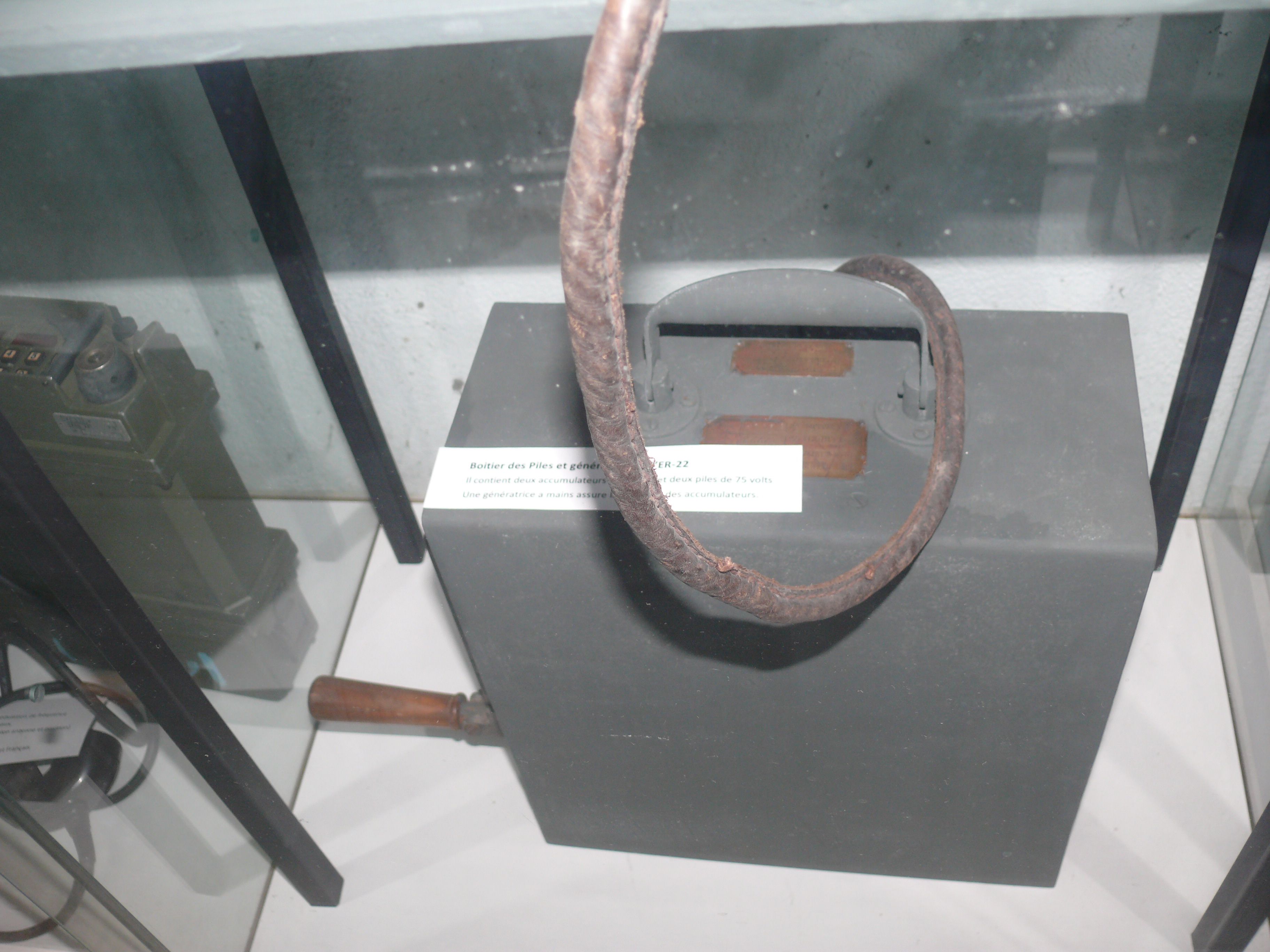

D’un poids total de 60kg, il est servi par une équipe composée d’un gradé et de trois hommes. Ce personnel permet d’assurer l’exploitation permanente et au combat le transport à bras du matérie  en 4 fardeaux

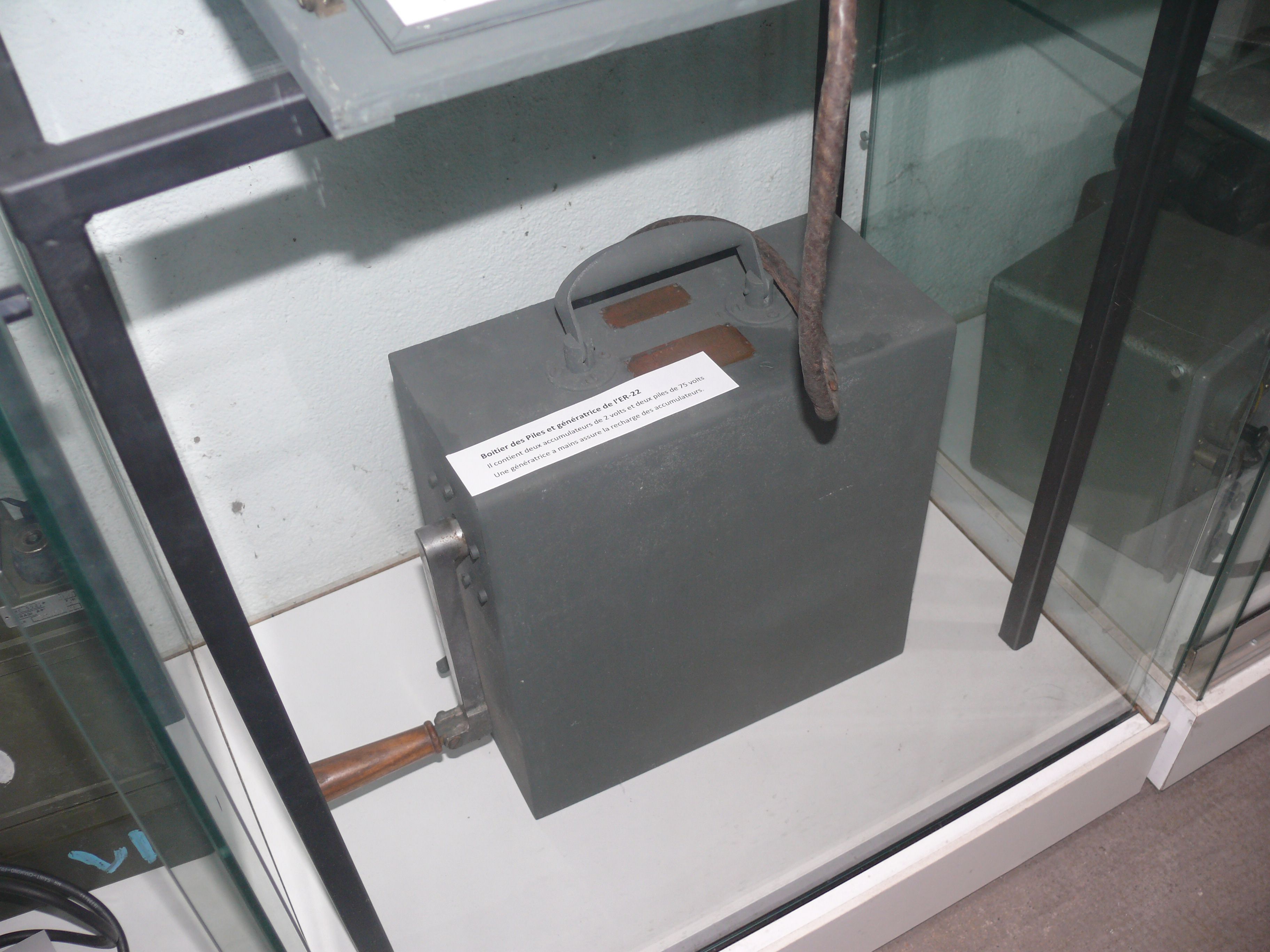

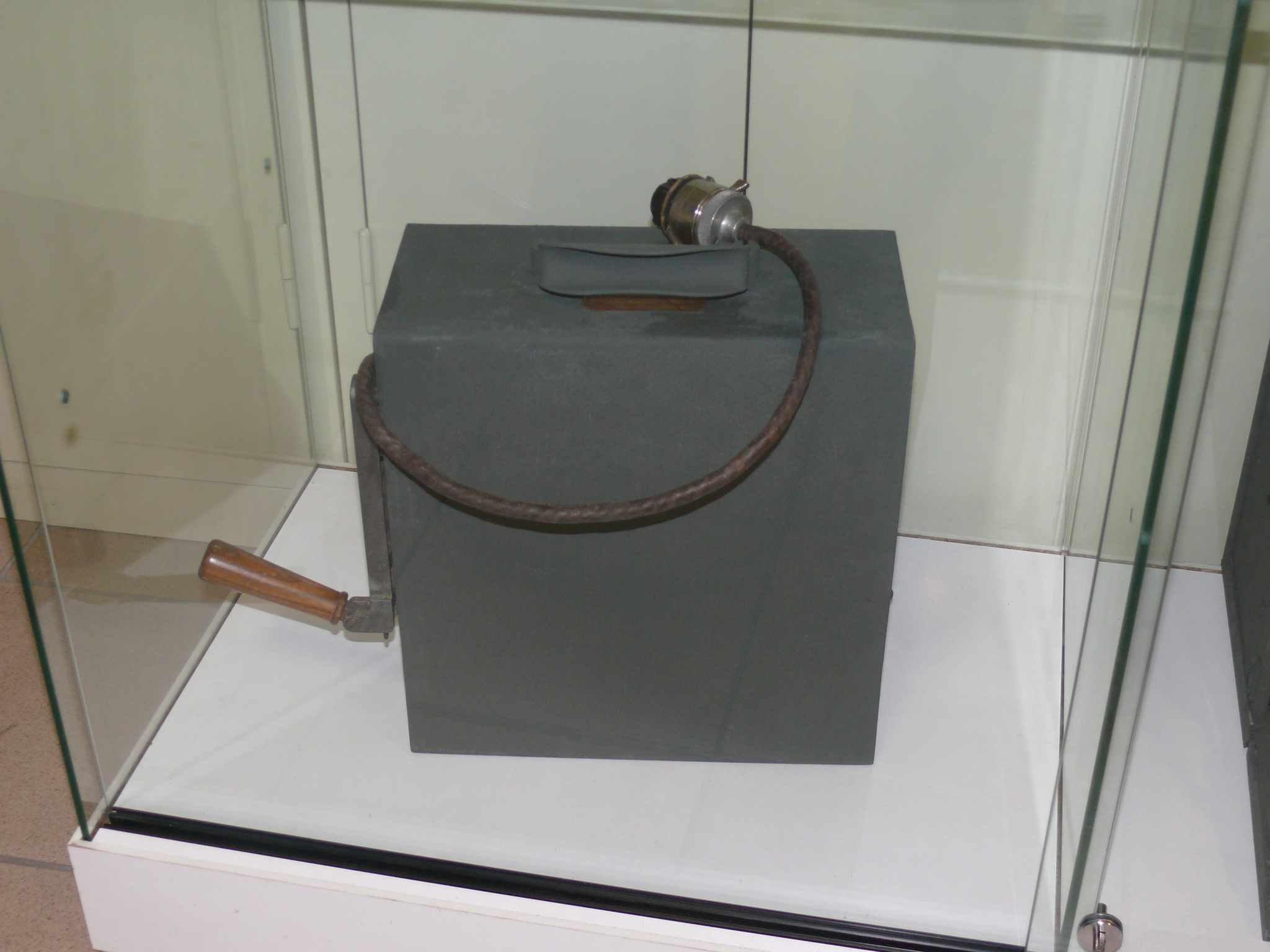

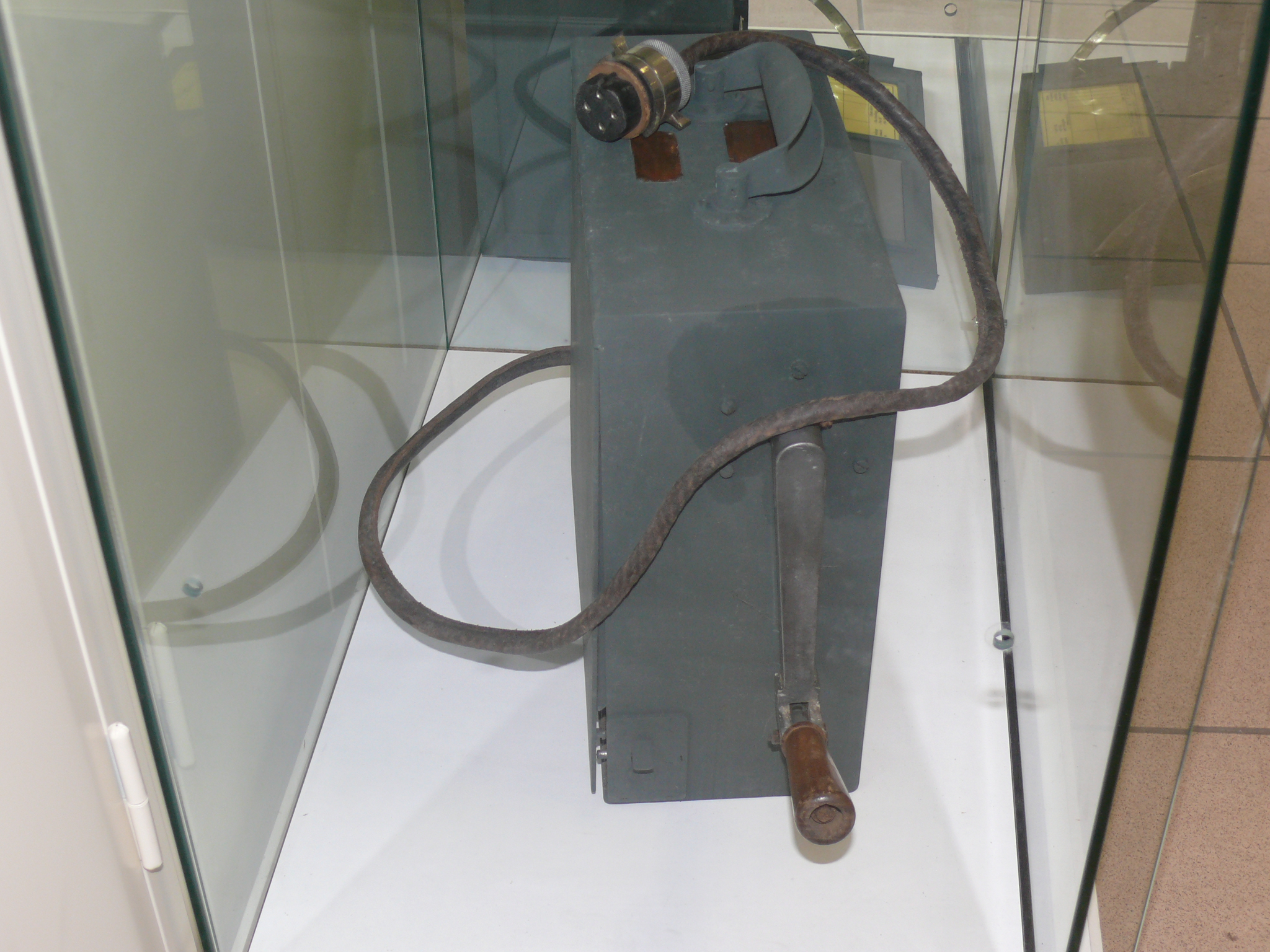

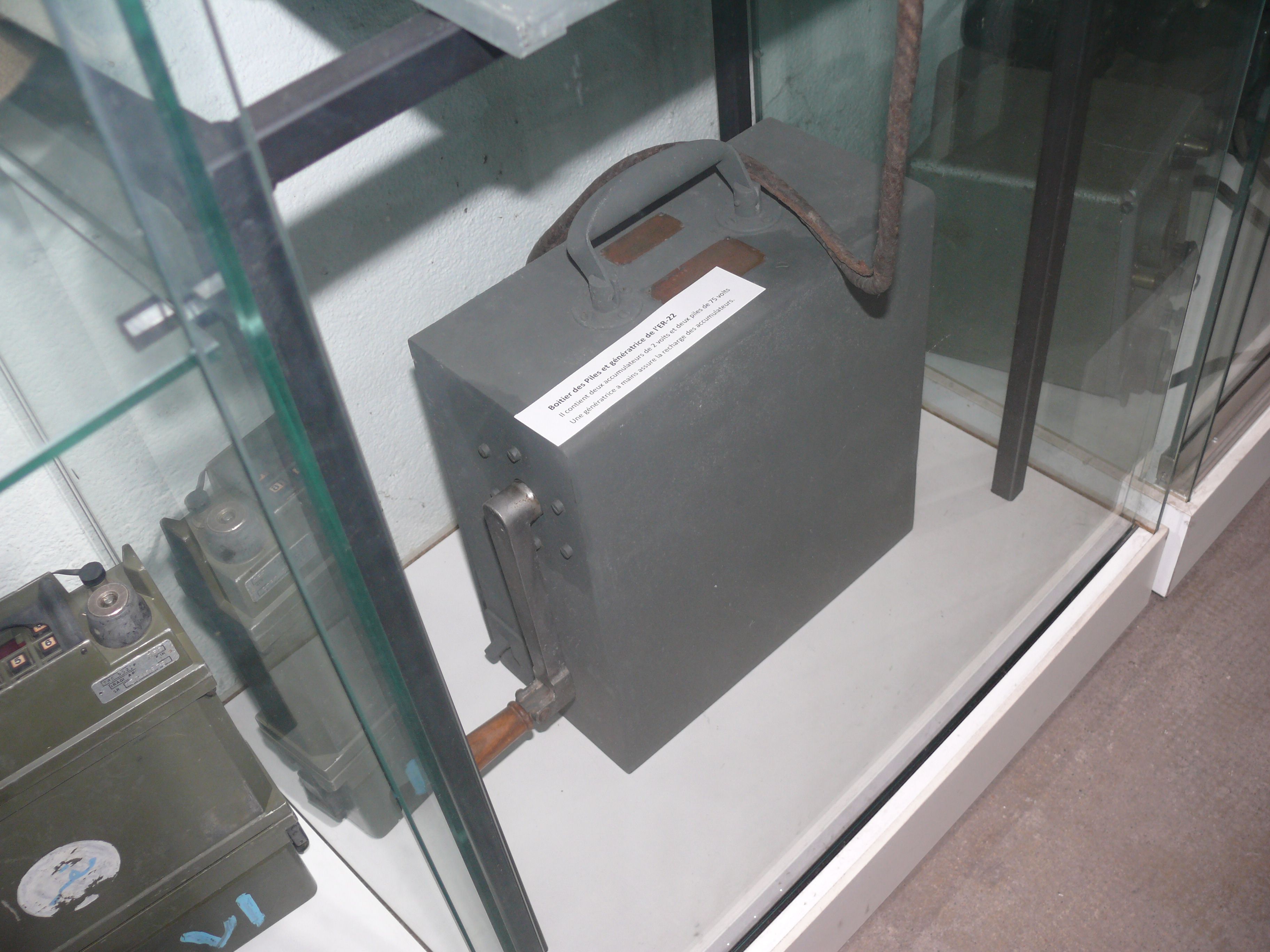

En terrain favorable, moyennement accidenté, le poste ER-22 alimenté par machine à main permet :
  • avec une hauteur d’antenne de 1m, une portée de 3km en phonie,
  • avec une hauteur d’antenne de 2m, une portée de 4,500km en phonie,
  • avec une hauteur d’antenne de 2,50m, une portée de 5,500km en phonie.
Des portées supérieures peuvent être obtenues dans des conditions très favorables.
