Canon Anti Aérien 2cm Flak-Zwilling 38 in Doppellafette M44 Fort Miles









 2cm Flak-Zwilling 38 in Doppellafette M44 Fort Miles
English Translation







Historique Voir ICI
History Click HERE

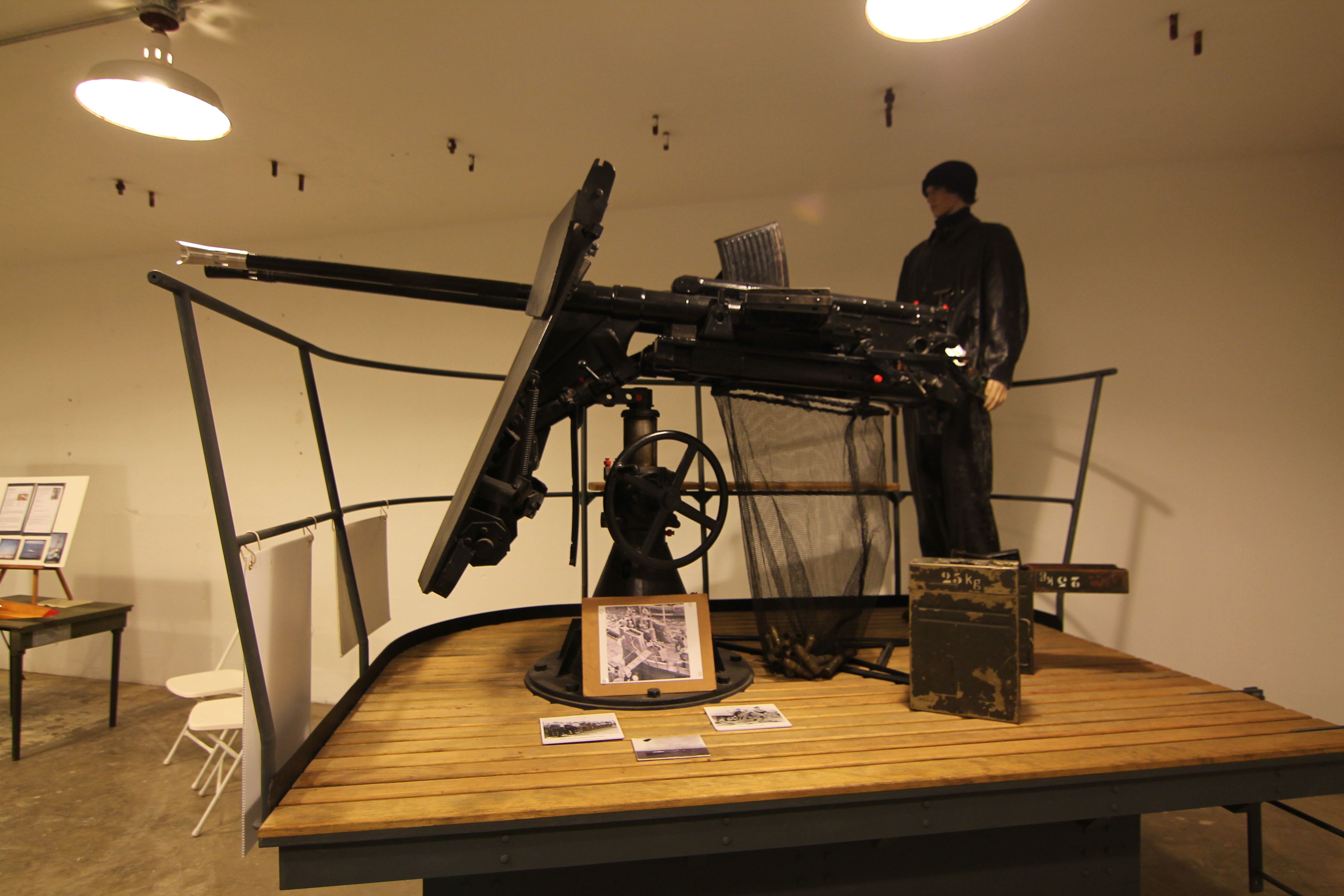

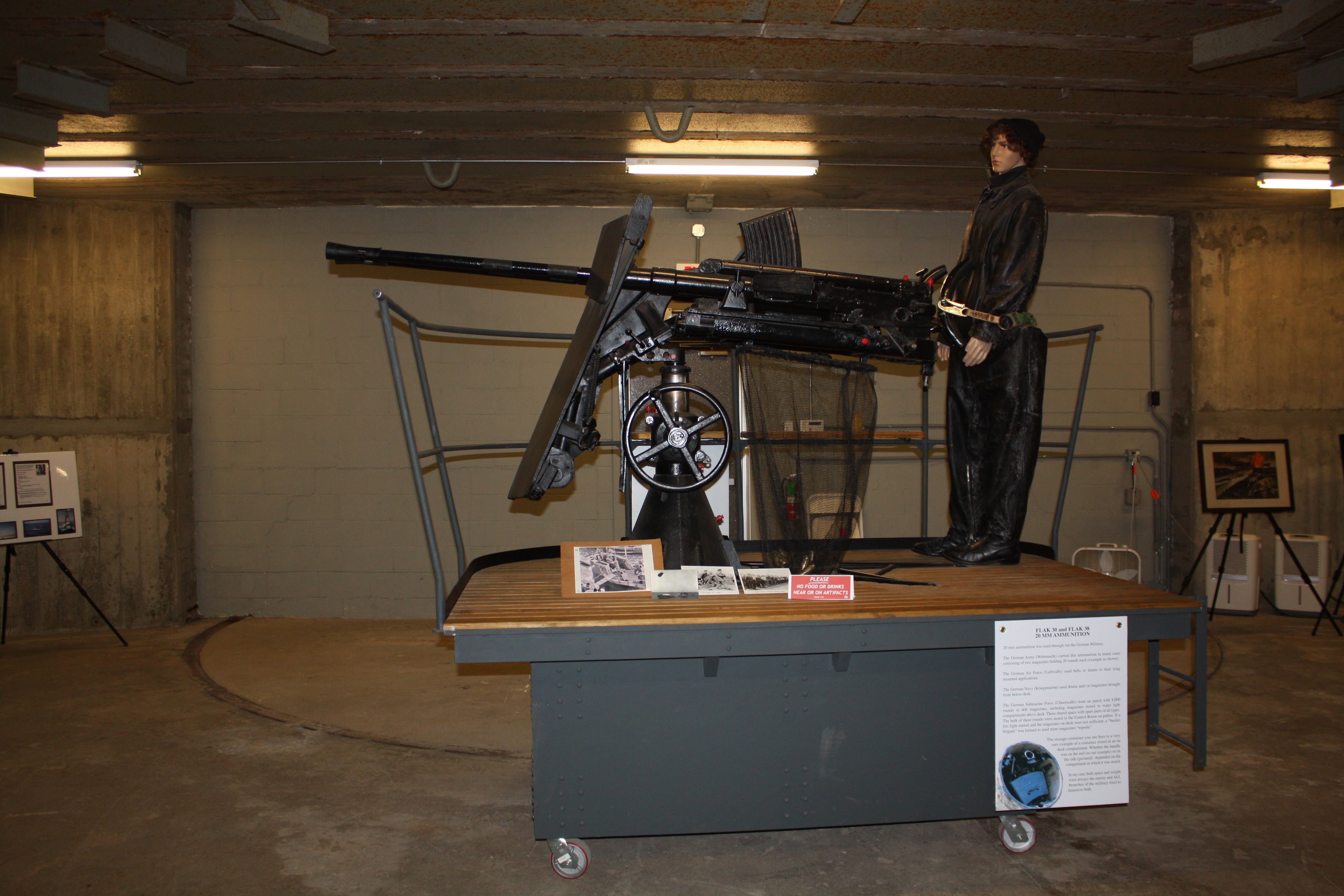

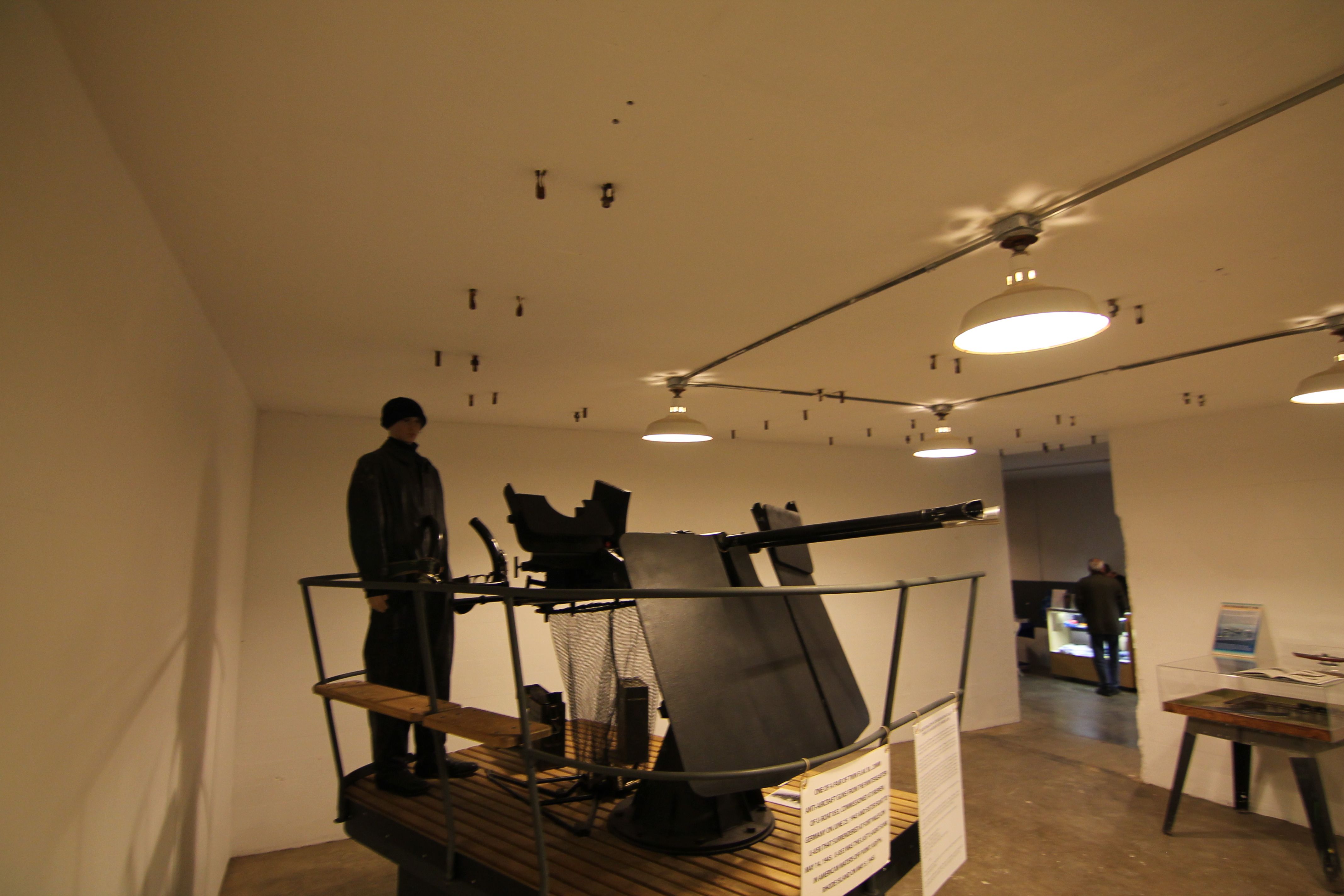

Le Flak M44 possède deux mitrailleuses identiques montées en parallèle l'une à côté de l'autre dans un berceau
Le berceau est accroché sur une fourche décalée vers la droite.
Mais cette fourche n'est pas réellement autoportante" car elle possède une nervure transversale arrondie vers le bas à environ la moitié de la "longueur".
La plaque de base du berceau (b) aux bords arrondis est élargie de l'autre côté pour que deux armes puissent reposer.

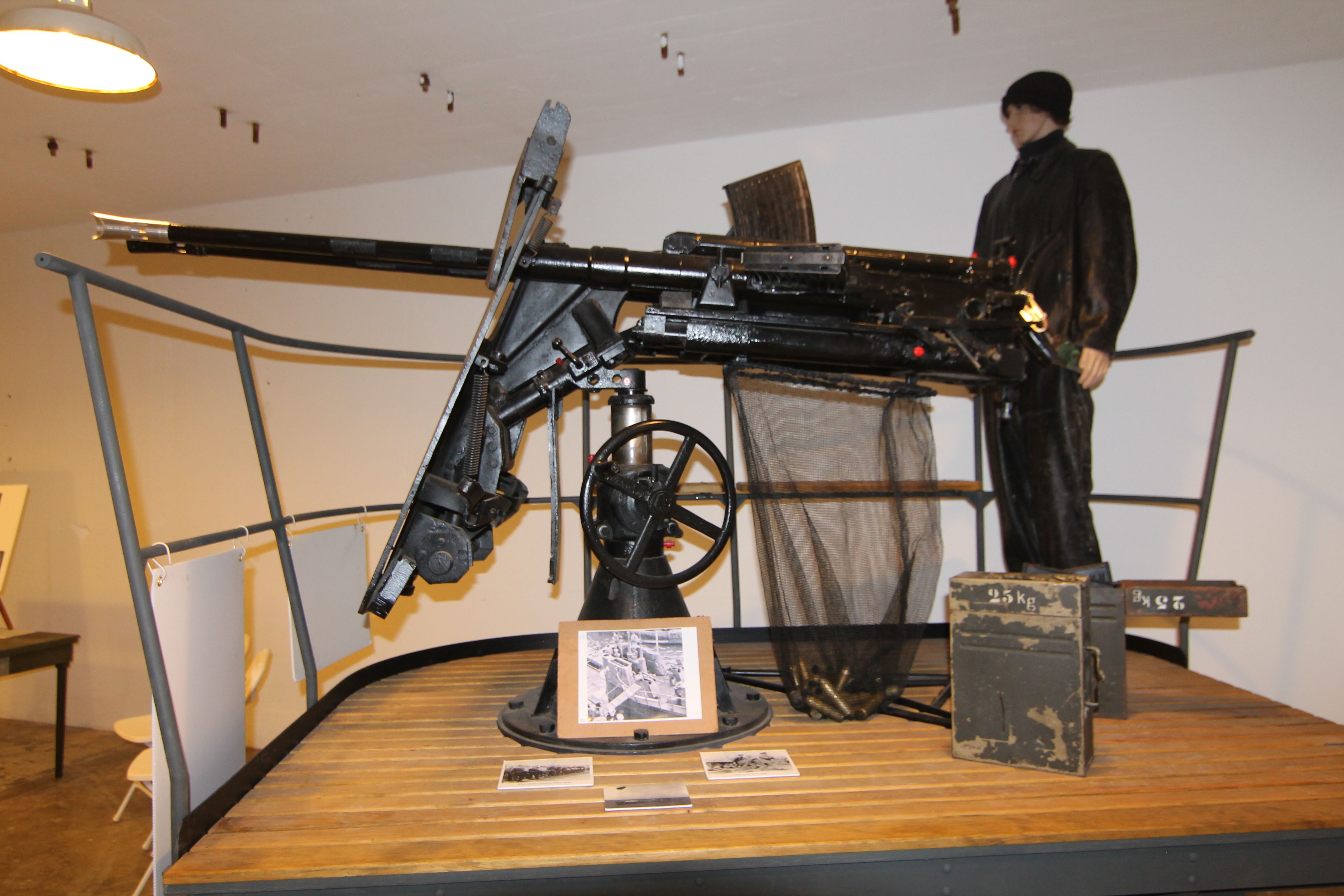

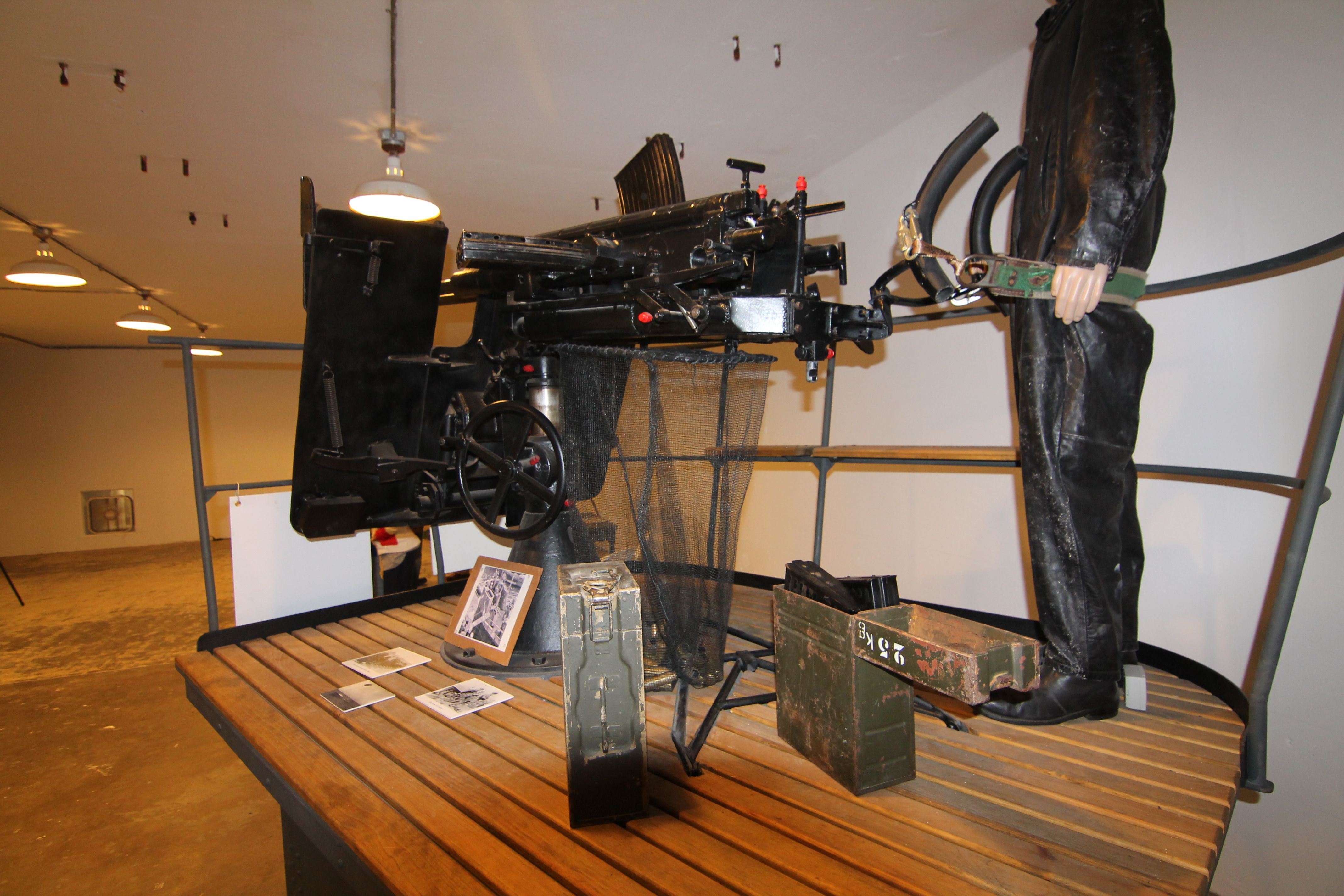

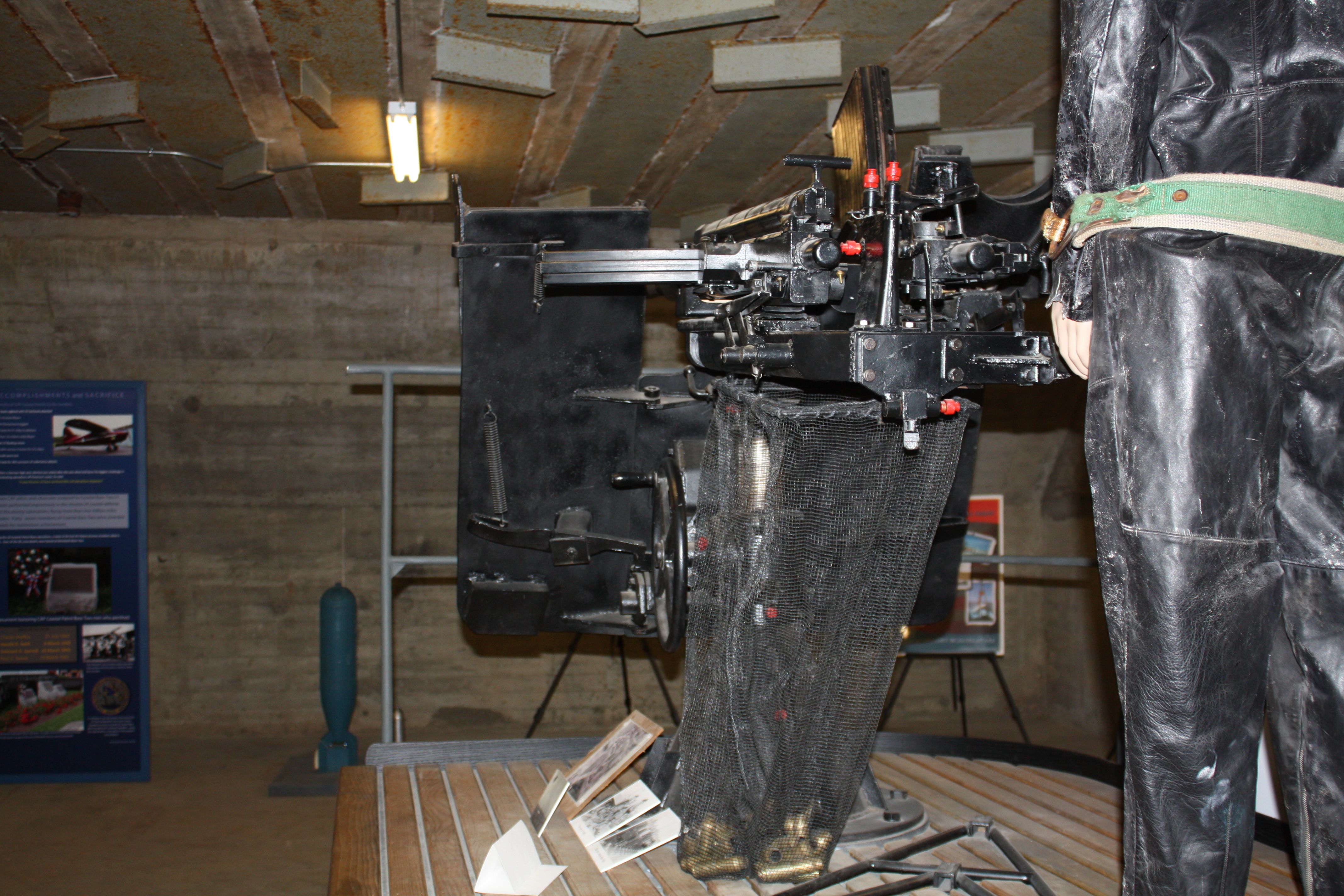

Sur la mitrailleuse gauche, le chargeur inséré est fixé horizontalement sur le coté alors que l’arme gauche à son chargeur fixé droit verticalement Ainsi les douilles vides de l'arme gauche sont éjectées via une plaque déflectrice vers le bas à travers une ouverture dans le berceau dans un filet de récupération des étuis

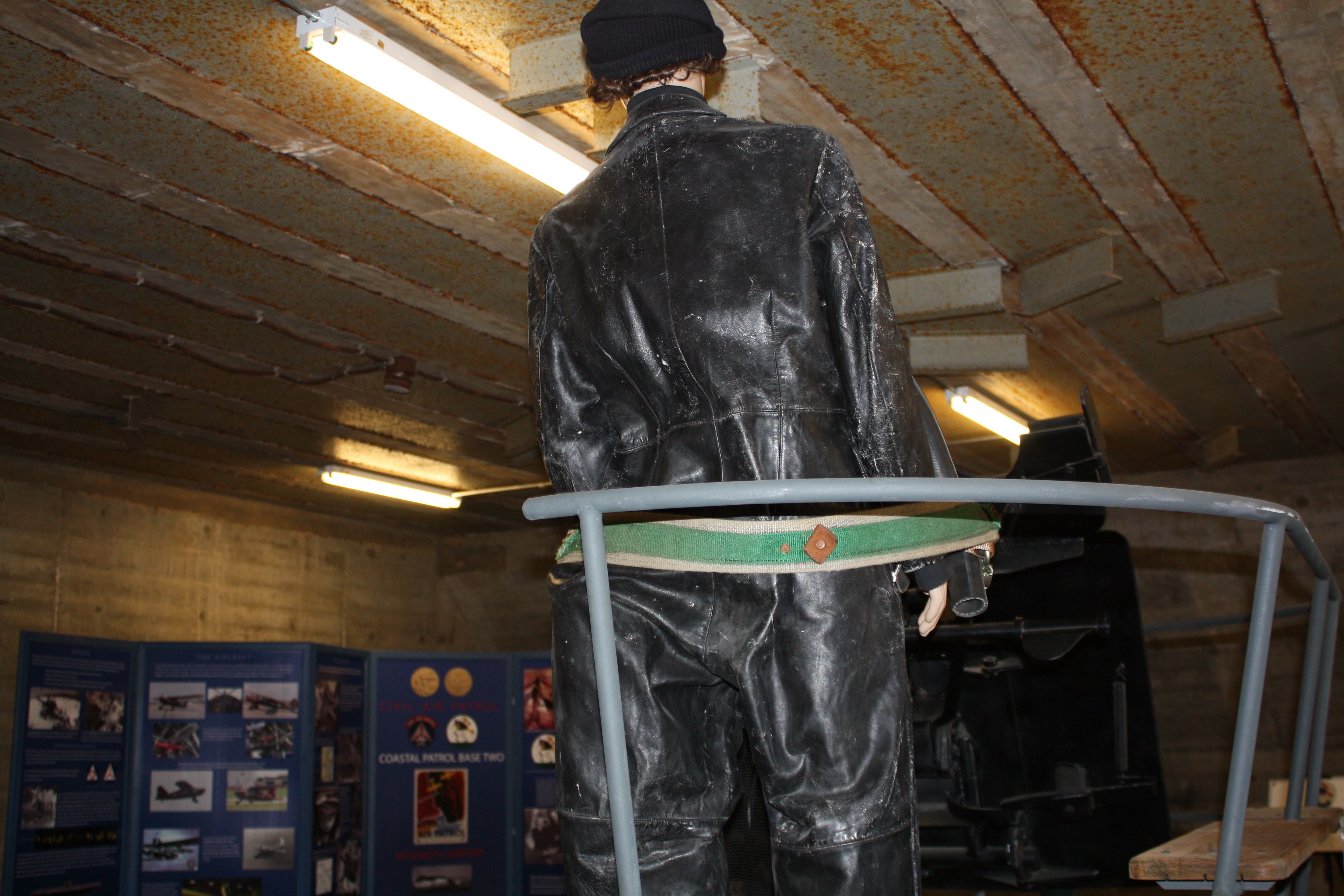

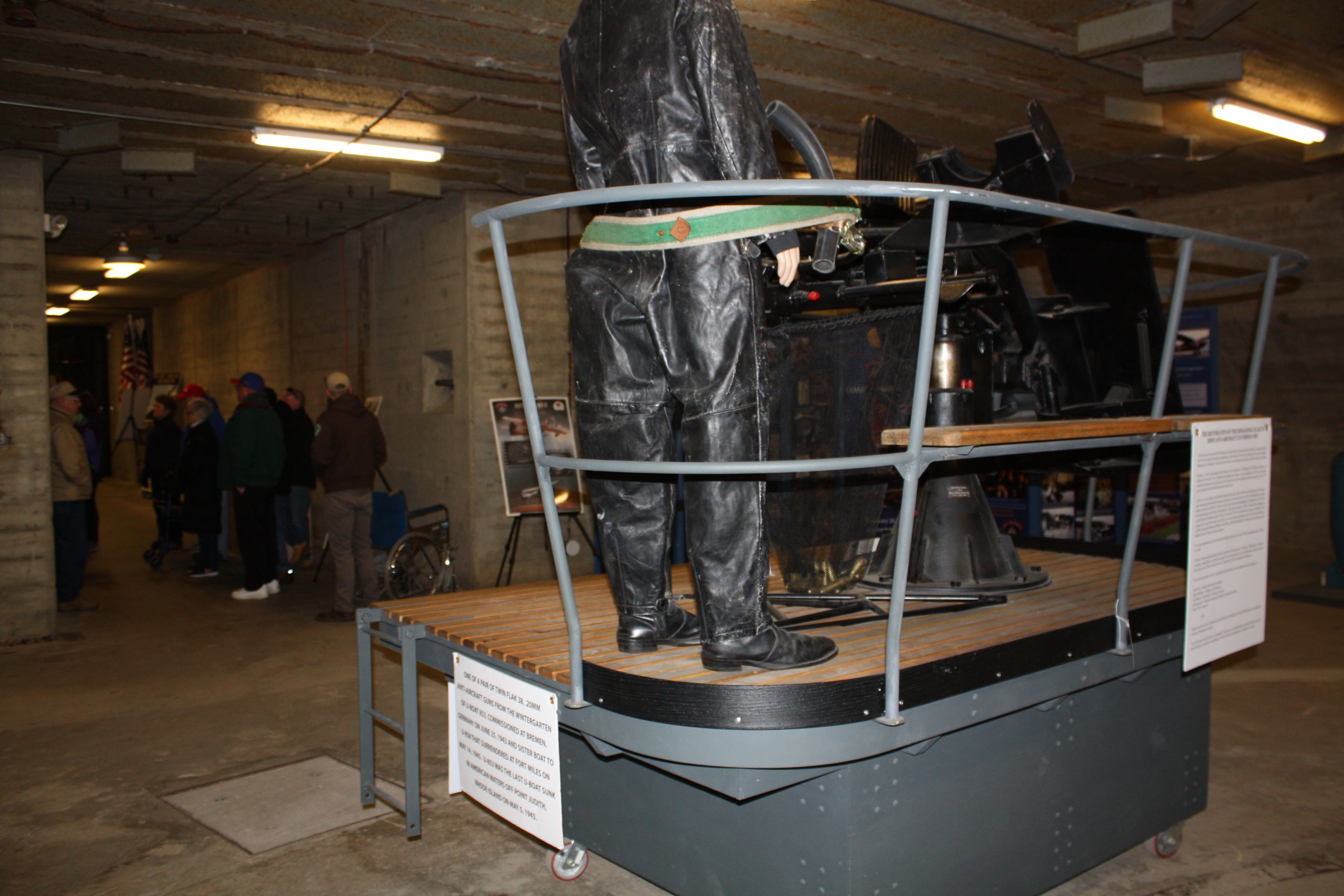

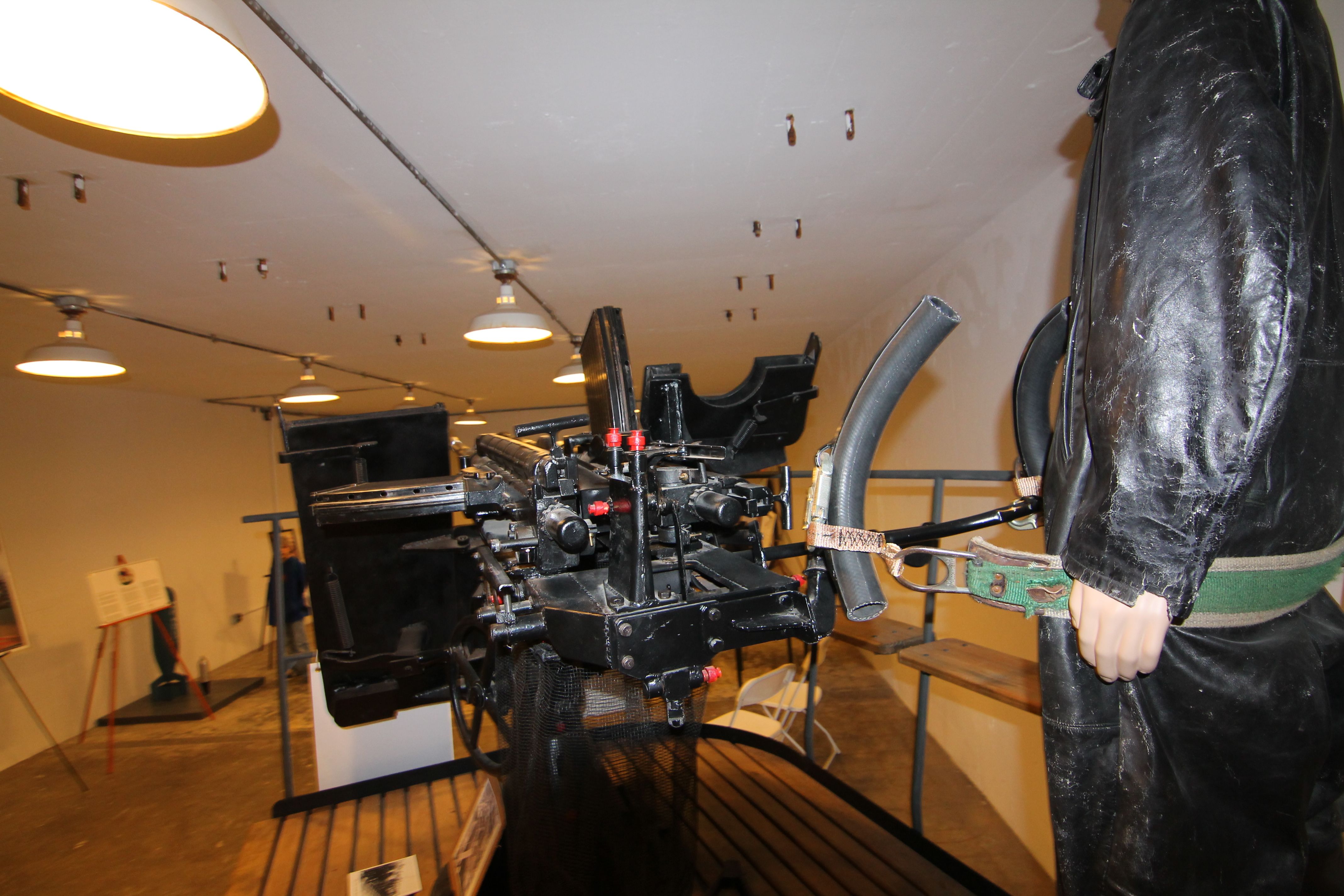

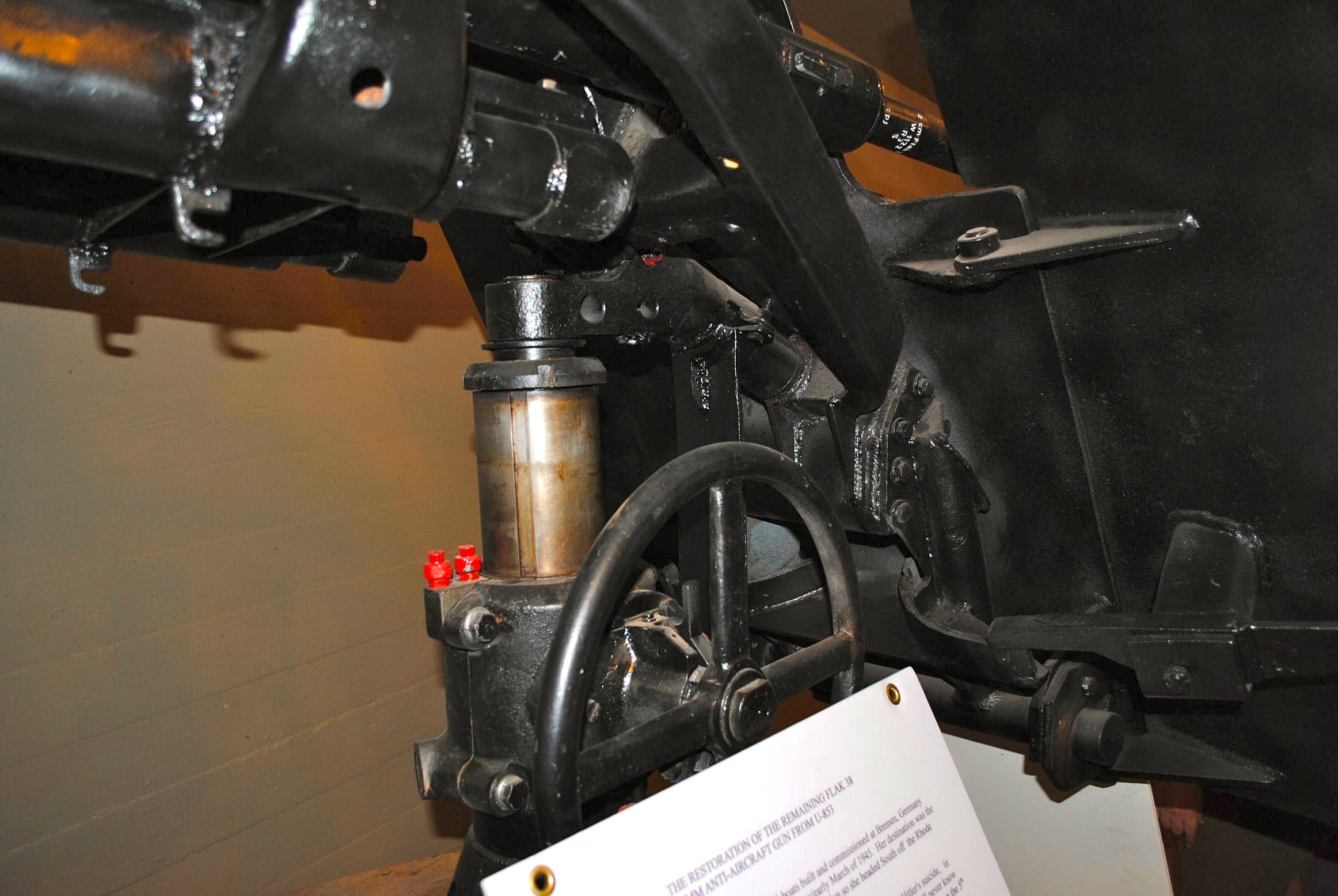

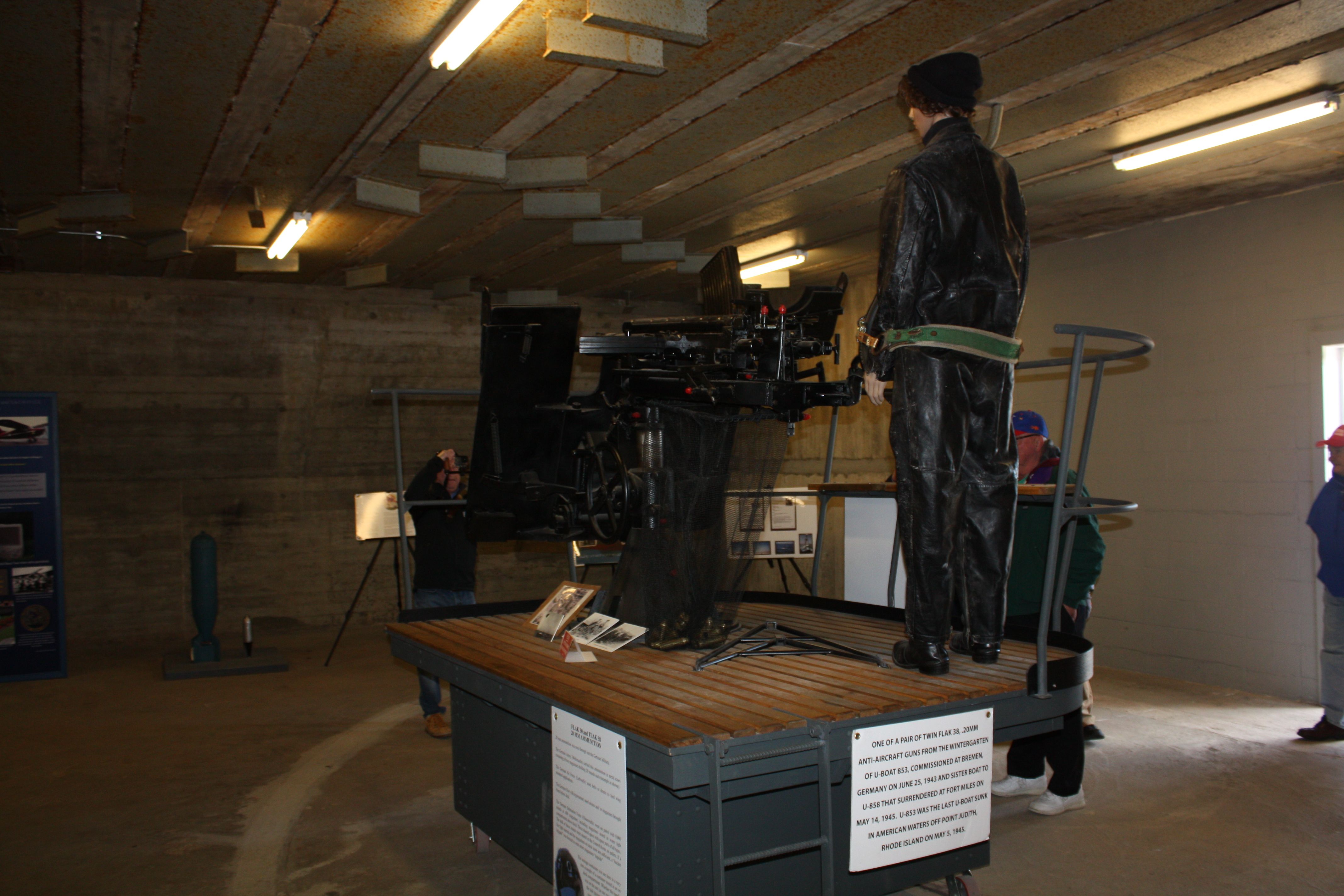

Le tireur est sanglé à des épaulières avec une sangle de poitrine et en s’accroupissant il peut tirer le haut. Le deuxième servant est affecté à un volant pour l ‘élévation du système d arme

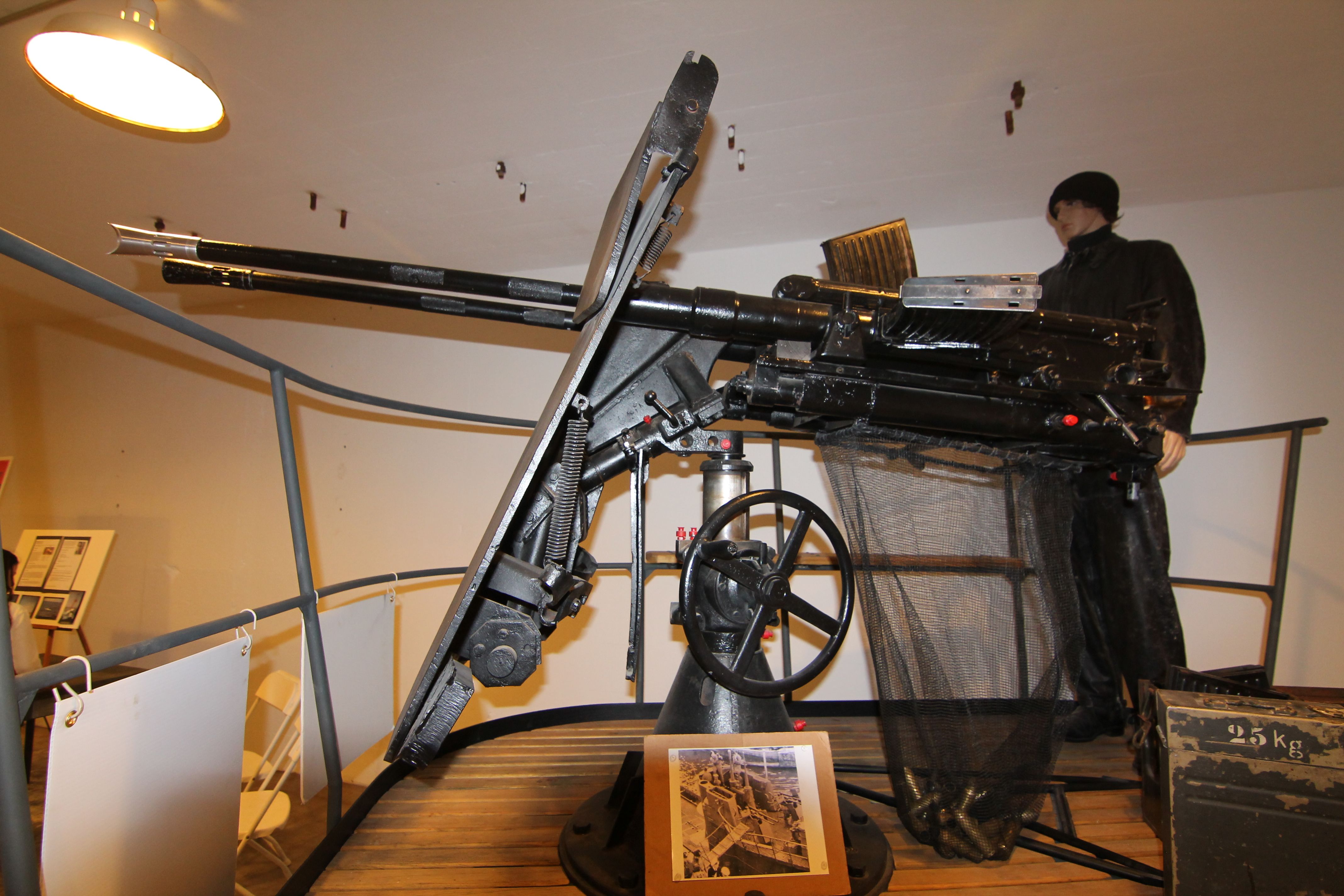

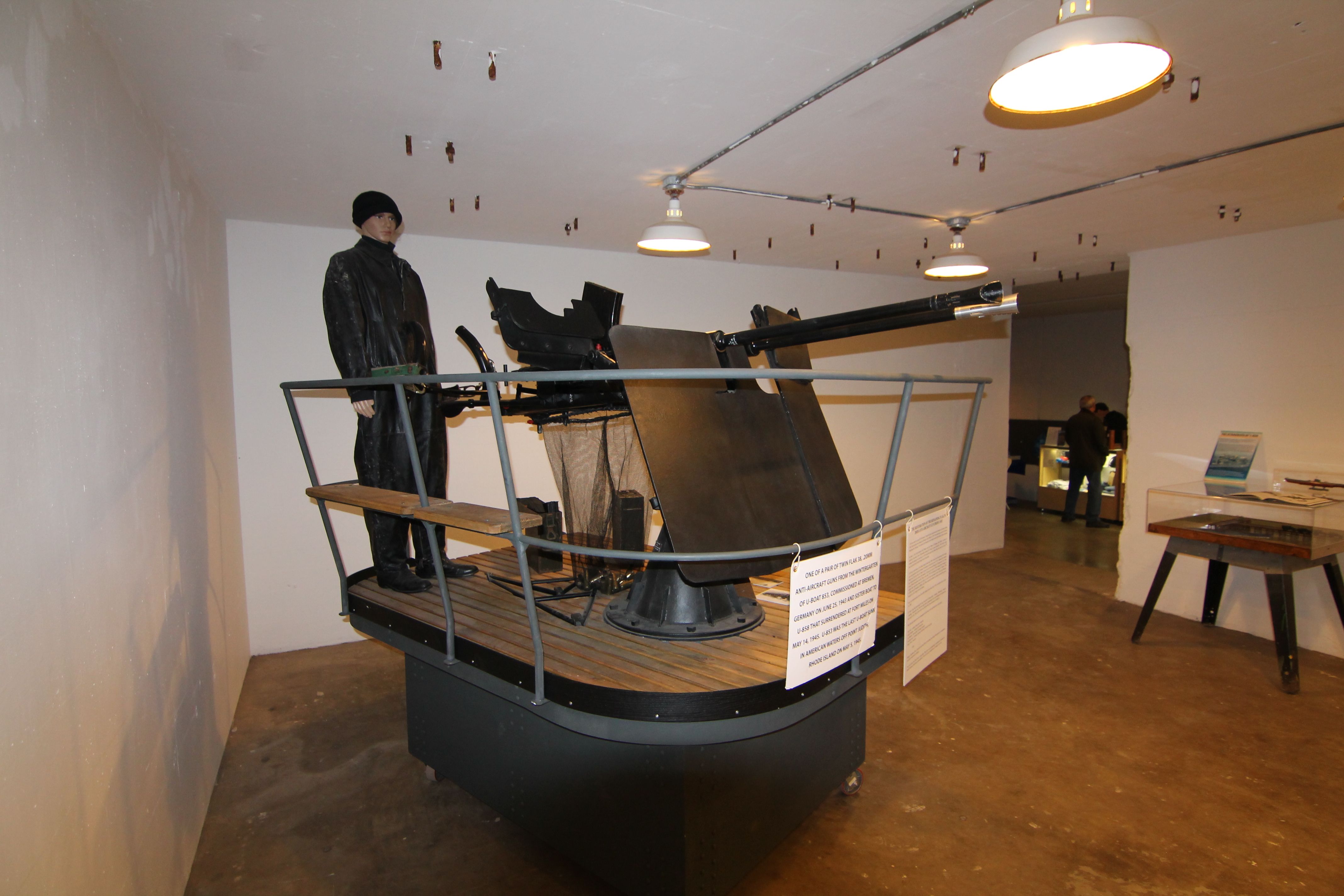

La fourche est suspendue selon un axe incliné de manière à ce que le berceau avec les armes puisse être maintenu horizontalement. Cela signifie que l'axe transversal du berceau est toujours largement parallèle à l'horizon quelques soient les mouvements du navire qui n'affectent guère la direction des armes sur la cible.
Le système entier berceau, canon sont presque parfaitement équilibrés, de sorte que le tireur ne tient l'arme horizontalement qu’avec son propre poids cette arme possède un contre poids suspendu au support de protection avant contre les éclats Ce contre-poids permet également de maintenir l'axe transversal est le plus horizontal possible.

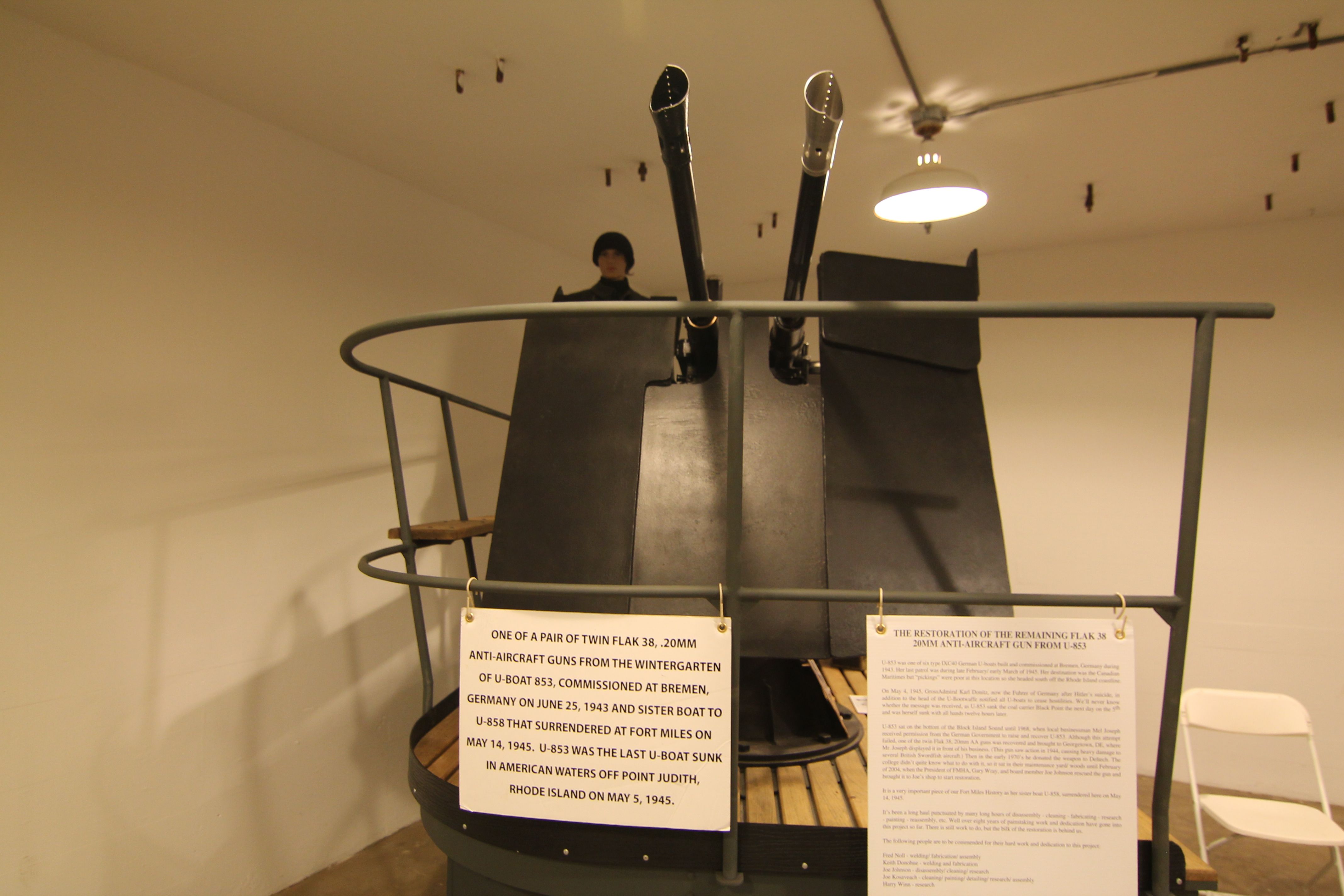

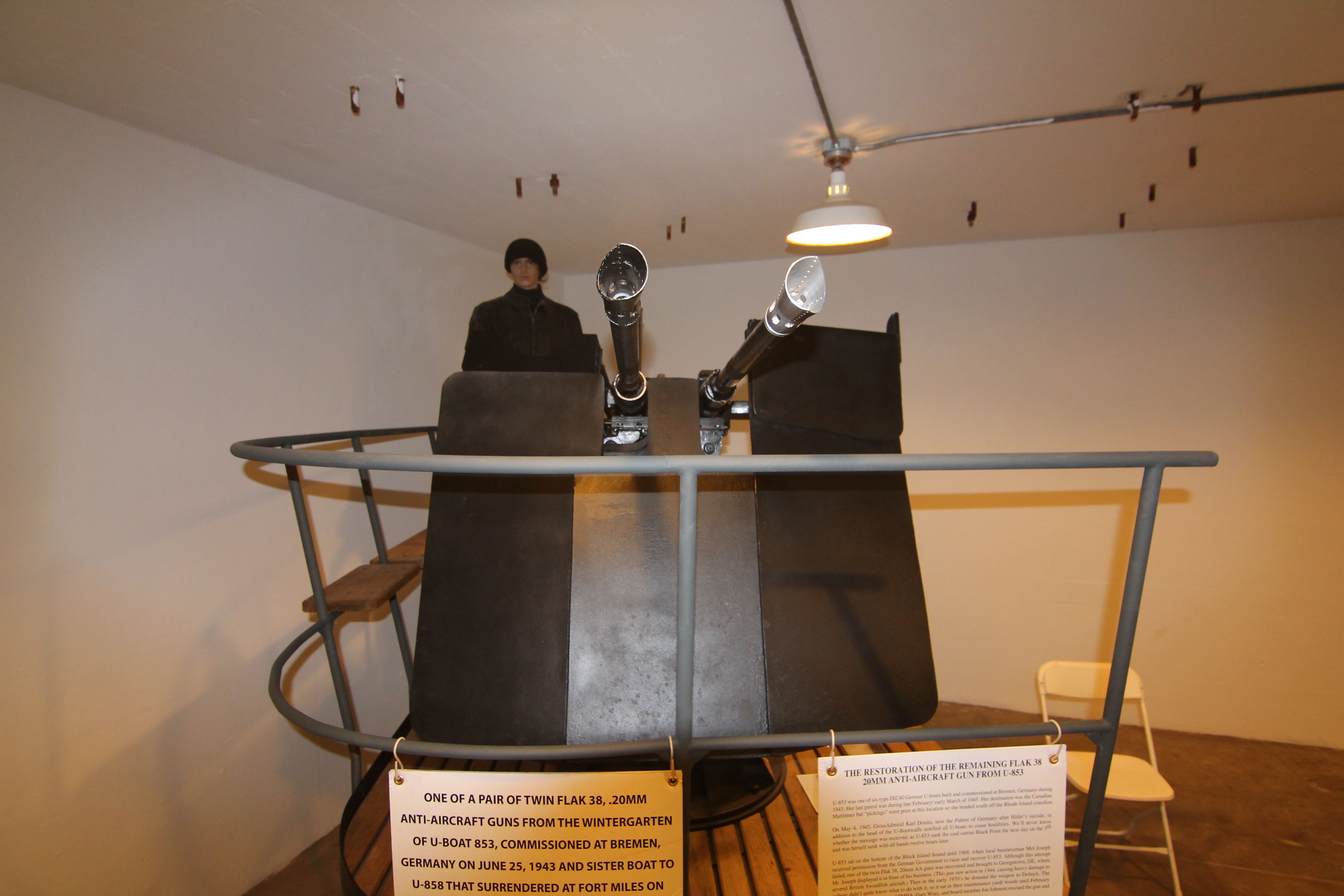

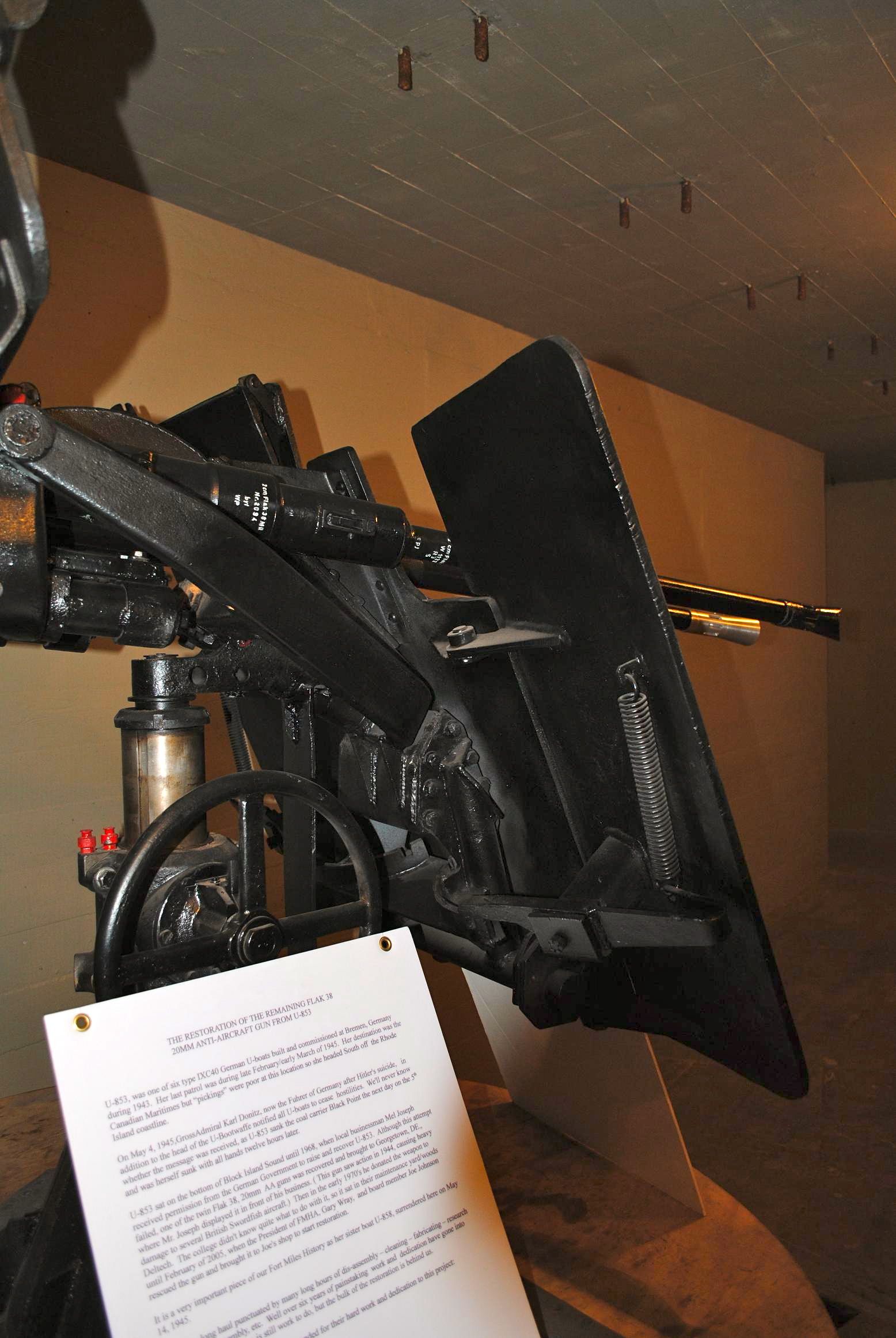

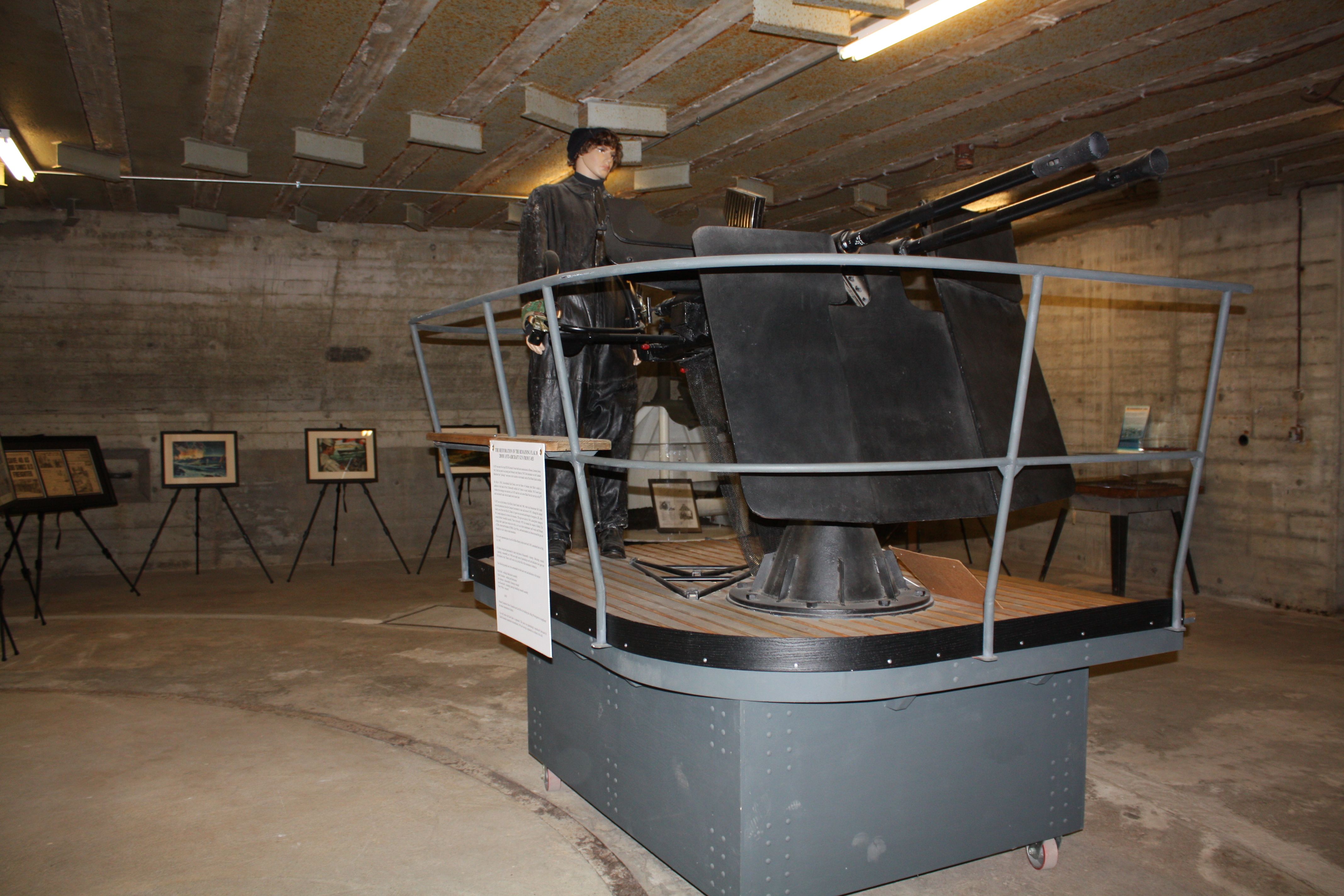

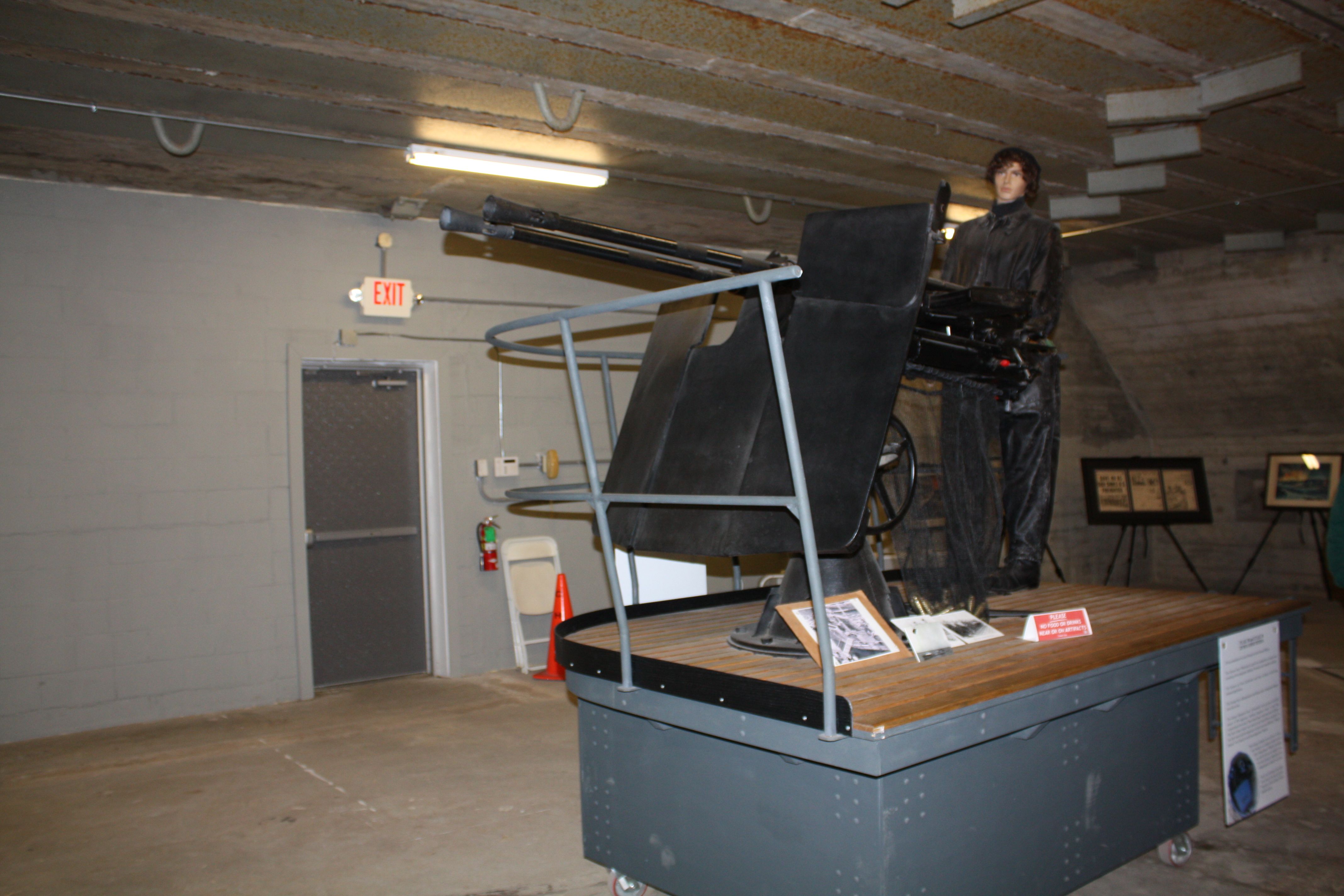

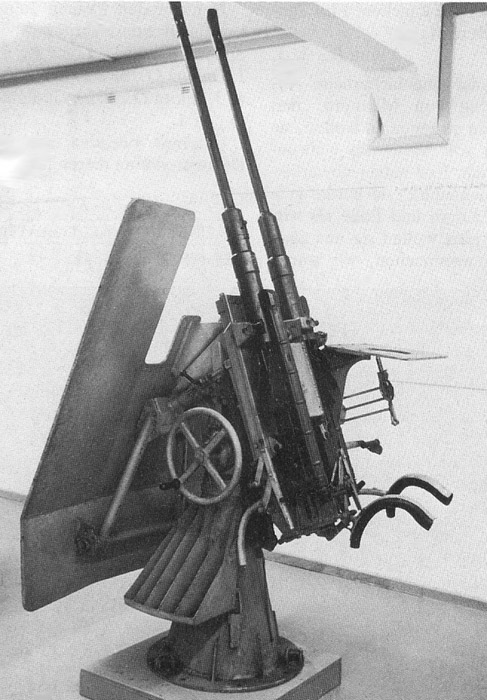

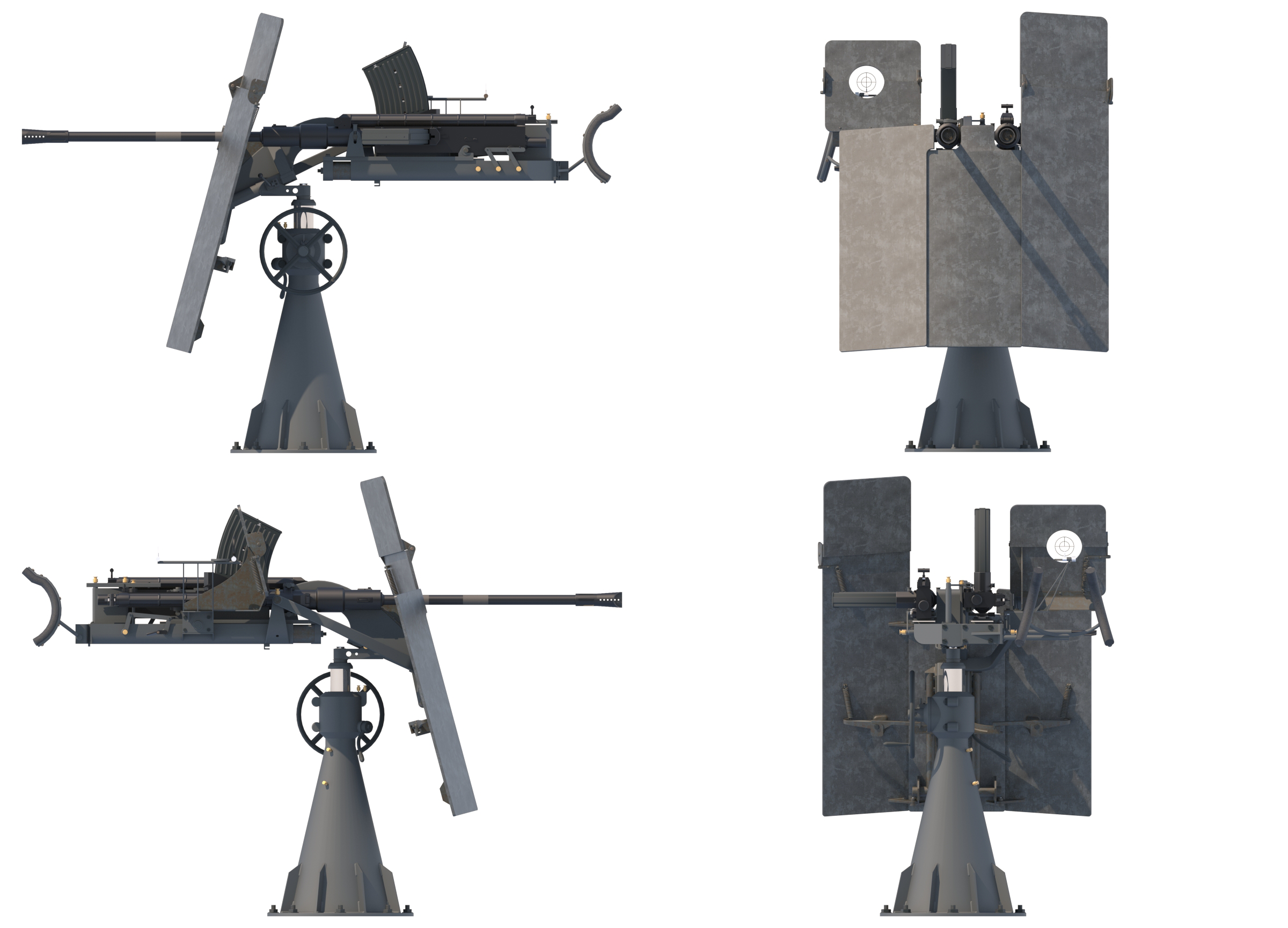

Contrairement au Flak 30, le M44 possède un bouclier pare éclats fixé au support sur un support de tuyau en deux parties ainsi qu’une plaque de retenue triangulaire coudée vers le haut Vue de face le bouclier est asymétrique . Mais souvent le bouclier est absent car sur un sous marin ce bouclier offre une résistance et réduirait la vitesse sous l'eau.


Ce système est connu sous la nomenclature M44U
On retrouve ce système sur les S Boots
 Pour que le tireur ne tire pas sur son propre bateau dans le feu de l'action des limitations de tir sous forme de supports tubulaires sont fixés sur le point ou la superstructure. Ces supports permettent au tireur de se rendre compte des limites dans les axes horizontaux ou verticaux
Lorsqu’il ouvre le feu le tireur est un peu à droite de l'arme c’est pourquoi le viseur circulaire est déplacé vers la droite sur trois supports.

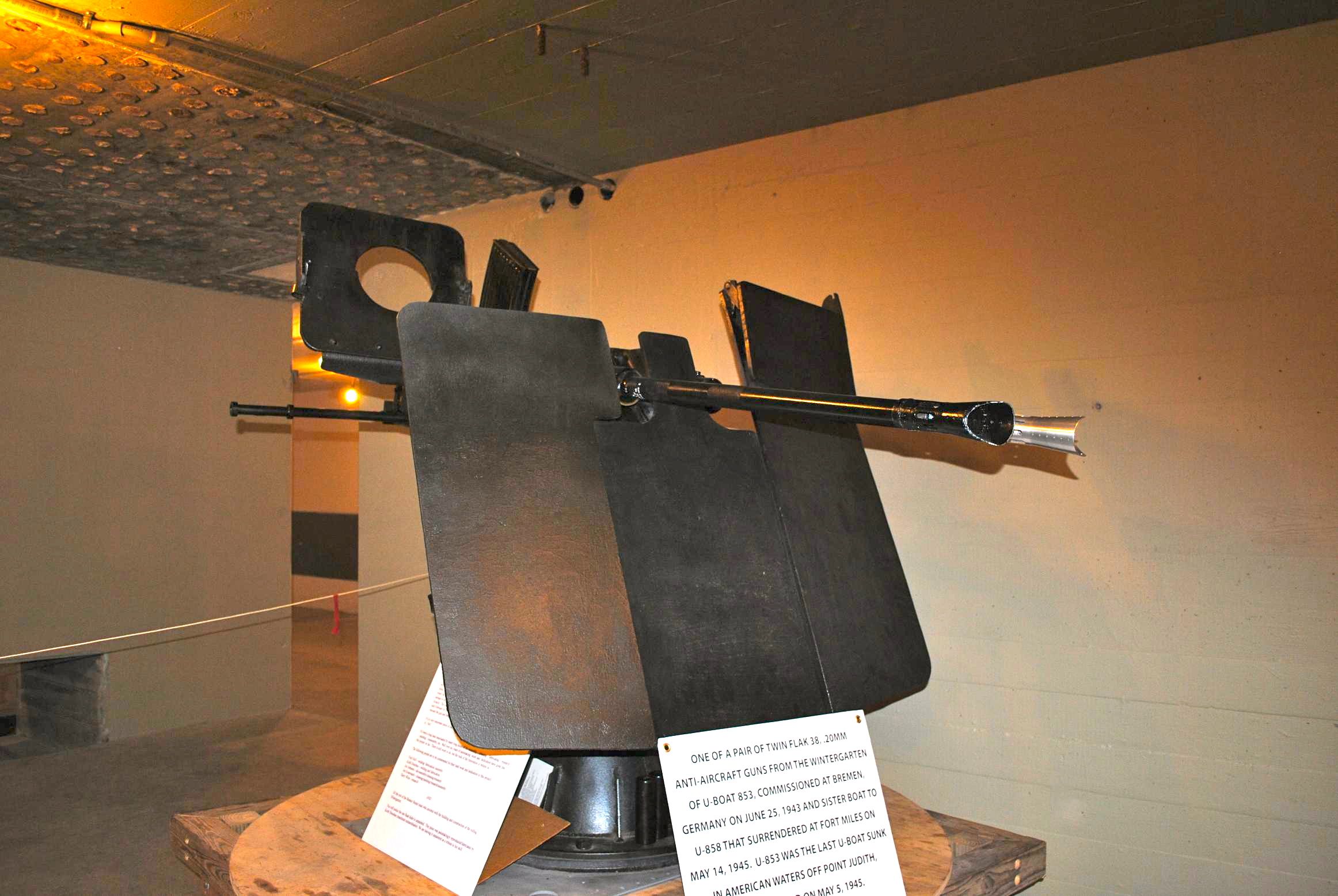

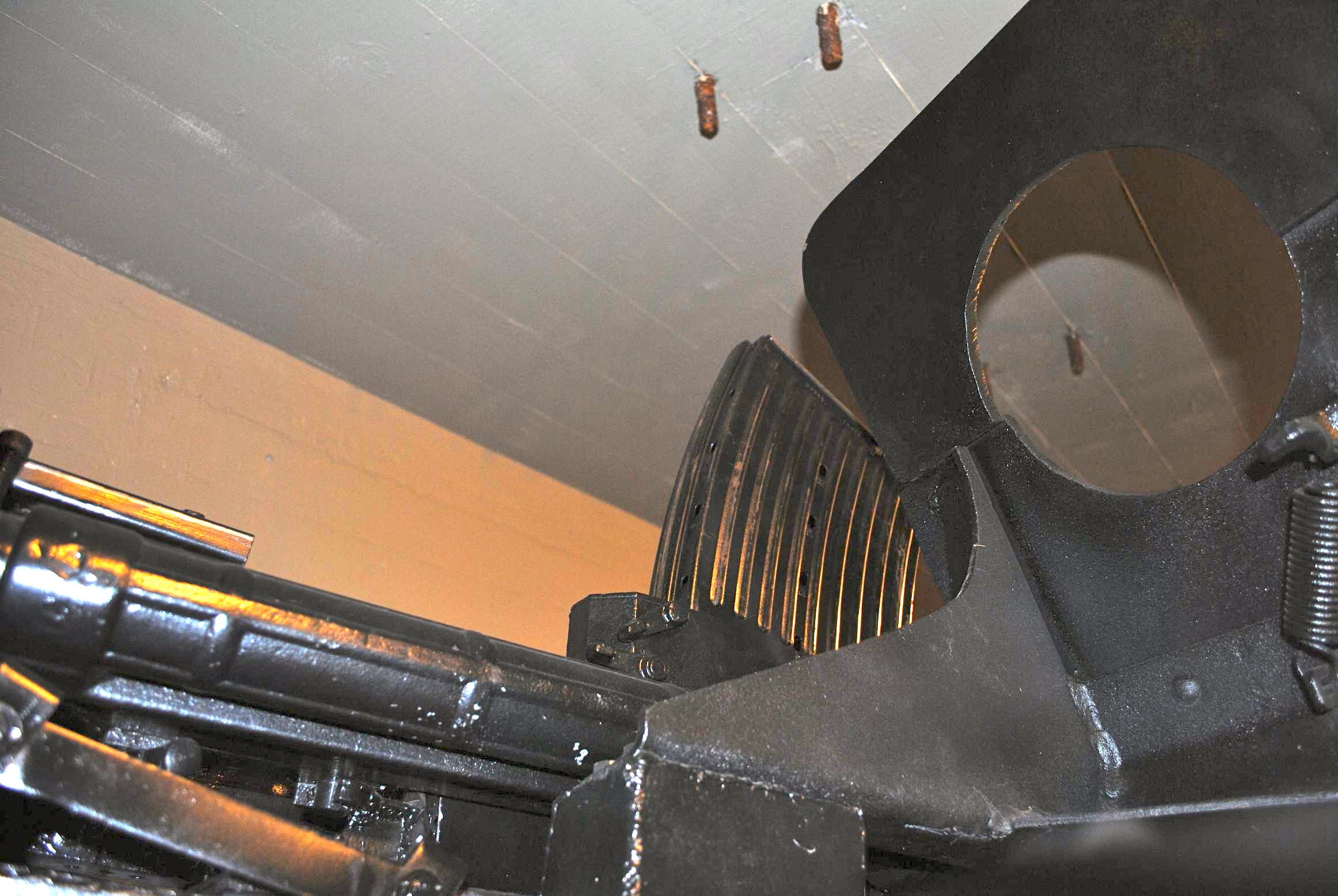

Il permet une visée via une ouverture circulaire dans le bouclier par éclats
Le guidon circulaire et le guidon sont rabattus en position horizontale lorsqu'ils ne sont pas utilisés. L ‘armement se fait via un levier actionnée par la main droite

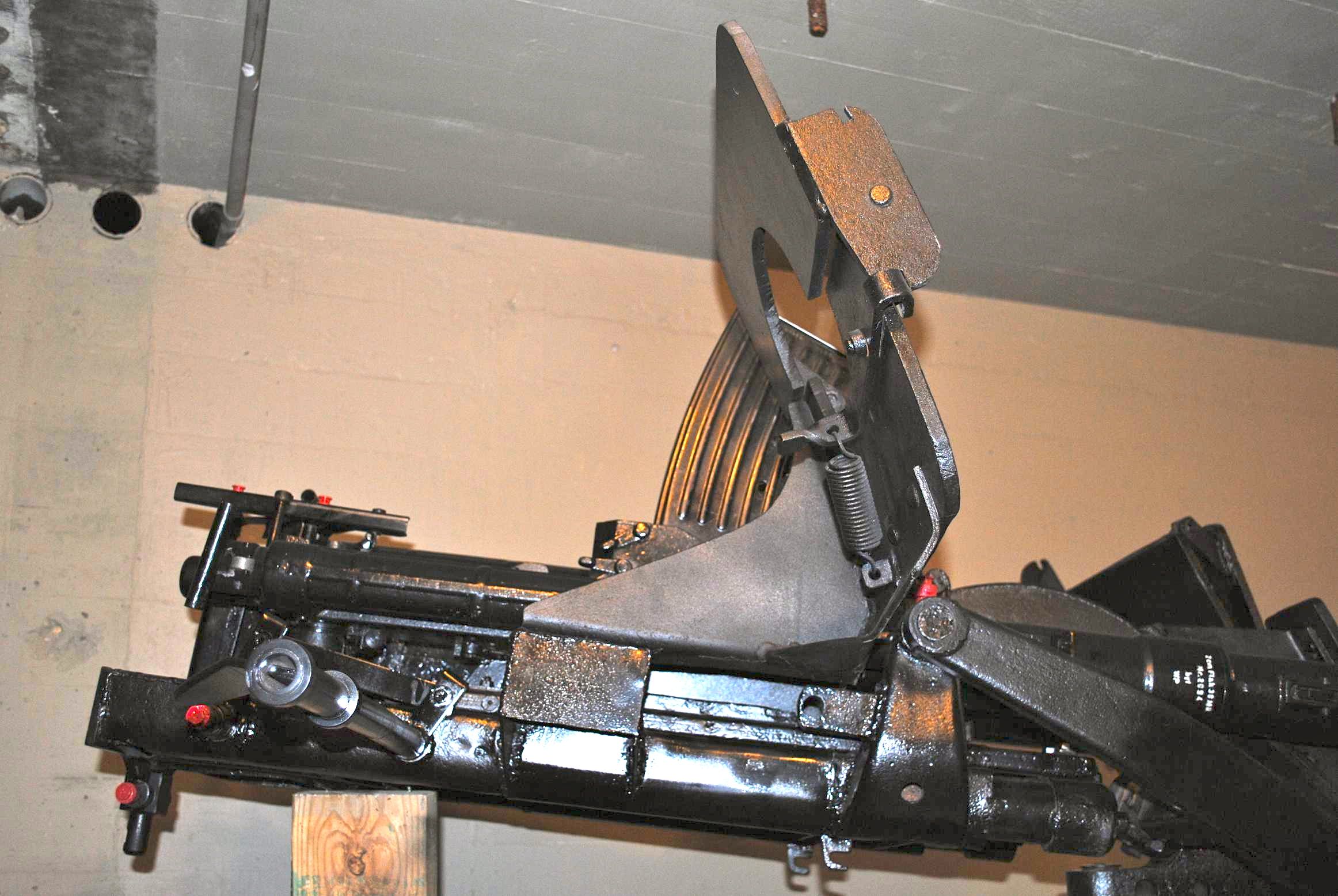

Autour du axe central de support du système on trouve des rangements en tôle pour cinq magasins enfichables qui sont fixés à la base conique

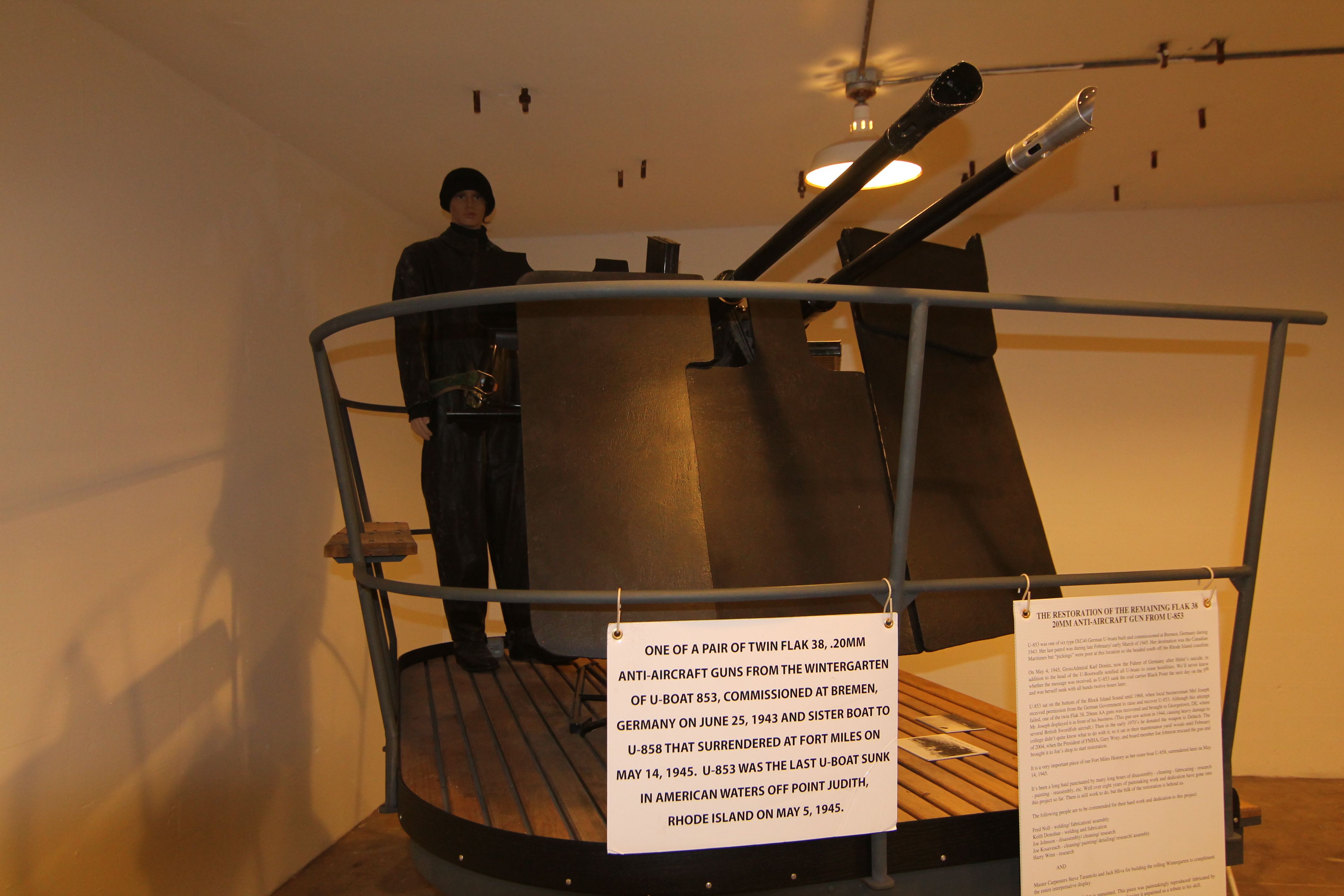

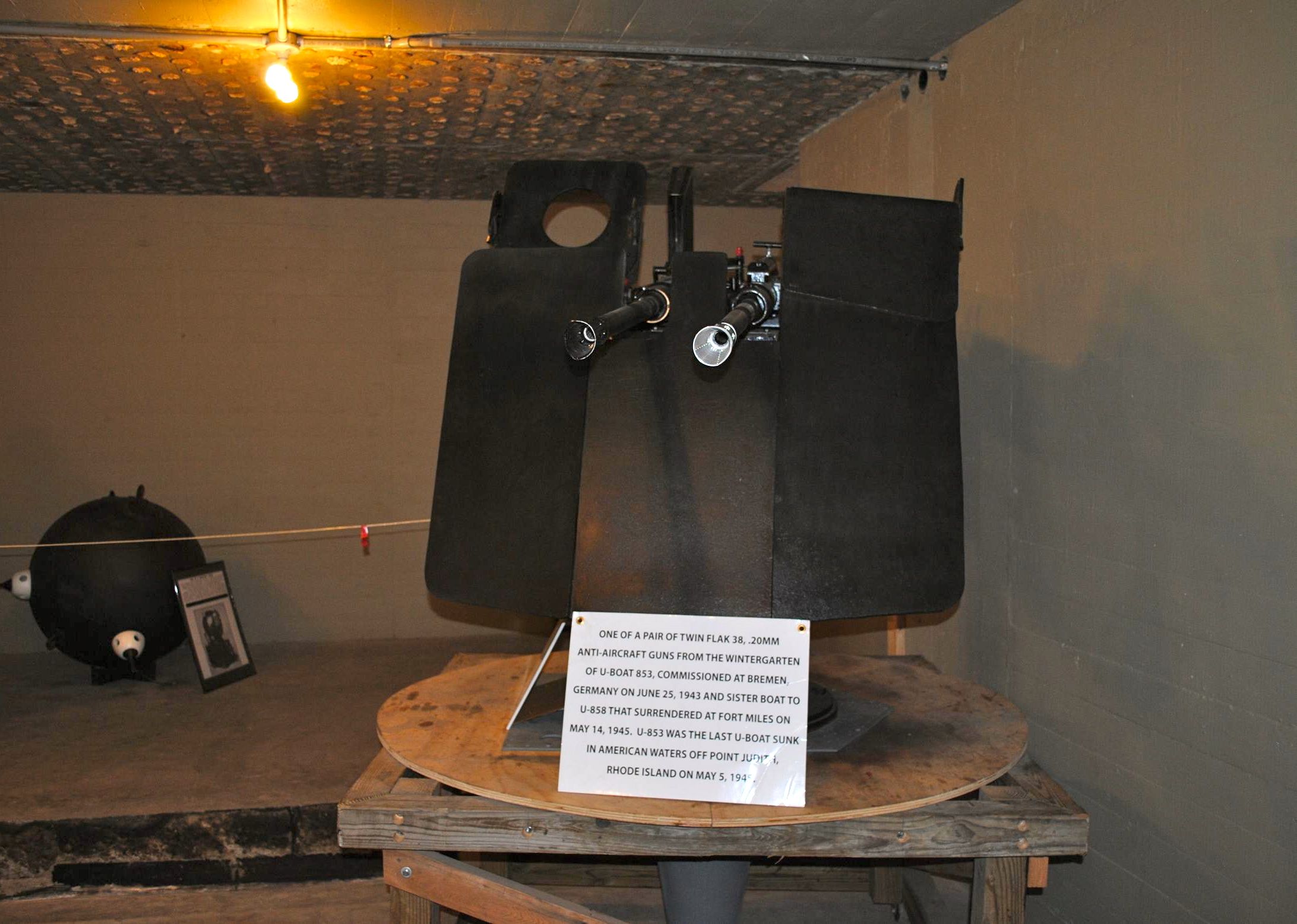

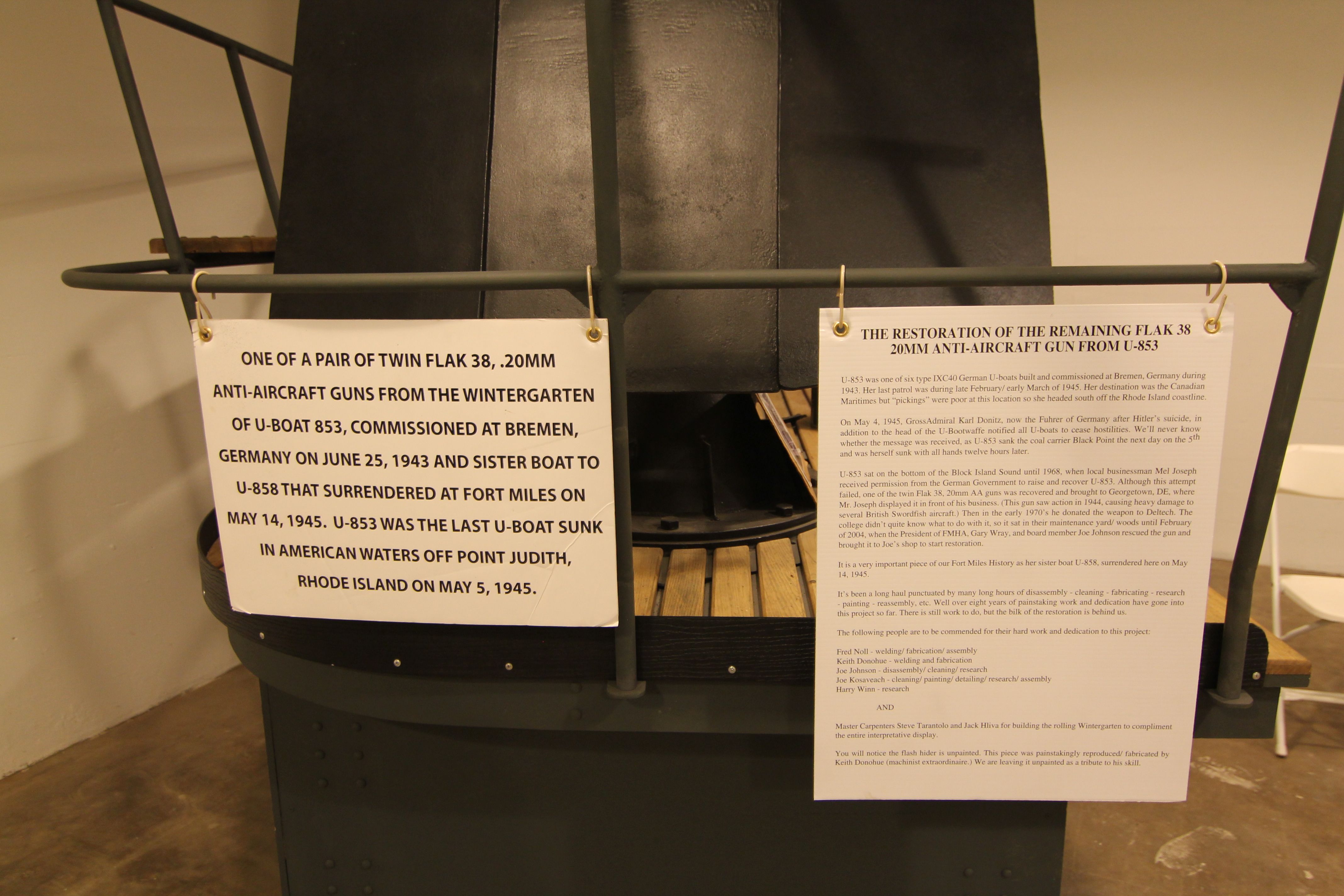

Cette arme provient du U 853 qui sera l 'avant dernier sous marin allemand coulé le  6 mai 1945
