Canon Anti Aérien MANTIS Nächstbereichschutzsystem









Canon Anti Aérien  MANTIS Nächstbereichschutzsystem
English Translation
Merci à 270862 Pour les photographies






Historique Voir ICI
History Click HERE


 Le Nächstbereichschutzsystem (NBS) MANTIS est un système de protection de défense aérienne à très courte portée développé pour protéger les bases d'opérations avancées de l'armée allemande en Afghanistan. Mais il peut aussi traiter des cibles terrrestres  certAnciennement connu sous le nom de NBS C-RAM (contre-fusée, artillerie et mortier), le système de défense aérienne entièrement automatisé de 35 mm a été développé par Rheinmetall Air Defence (Rheinmetall) pour la Bundeswehr allemande.
Le système de protection contre les forces à courte portée NBS MANTIS détecte, suit et traite les objectifs à courte portée
L'armée allemande posséde donc une défense contre les menaces aériennes à courte porté et il fait partie du futur programme complet de défense aérienne SysFla de la Bundeswehr.
Commandes et livraisons NBS MANTIS SHORAD
En mai 2009, le gouvernement allemand a commandé deux systèmes NBS pour la Bundeswehr à Rheinmetall avec les munitions pour une valeur de 110,8 M € .plus la formation et documention  d'environ 20 millions d'euros.
Les premeiers lots de systèmes NBS MANTIS  on été livrés en 2011 et d'autres lots sont également prévus.

Développement du système de protection de défense aérienne NBS MANTIS

La Bundeswehr ne disposait pas de systèmes d'armes pour s'oppsoer aux cibles de petites dimensions aériennes et même terrestres . En effet les bases militaires de Masar-I-Sharif et de Kunduz ont subi plusieurs attaques d'insurgés. En mars 2007, la Bundeswehr allemande a passé un contrat avec Rheinmetall (anciennement Oerlikon Contraves) pour développer le système de protection rapprochée NBS C-RAM. Le système NBS MANTIS est basé sur le système de canons de défense aérienne Skyshield de Rheinmetall. Le Skyshield est un système modulaire de défense aérienne à courte portée au sol (SHORAD) conçu avec des fonctionnalités automatisées et il est facilement transportable.
Le NBS MANTIS a été développé en 12 mois. Il a été testé avec succès en conditions réel en Turquie en 2008.
Le Nächstbereichschutzsystem MANTIS est spécialement conçu pour défendre les bases avancées et protéger les autres installations militaires vulnérables contre les attaques à la roquette, à l'artillerie et au mortier.
La première unité NBS entièrement fonctionnelle  sea prête fin 2010.  pour être déployé dans les bases d'Afghanistan en 2011. L'Allemagne utilisera le deuxième système pour former le personnel de maintenance aux opérations du système.

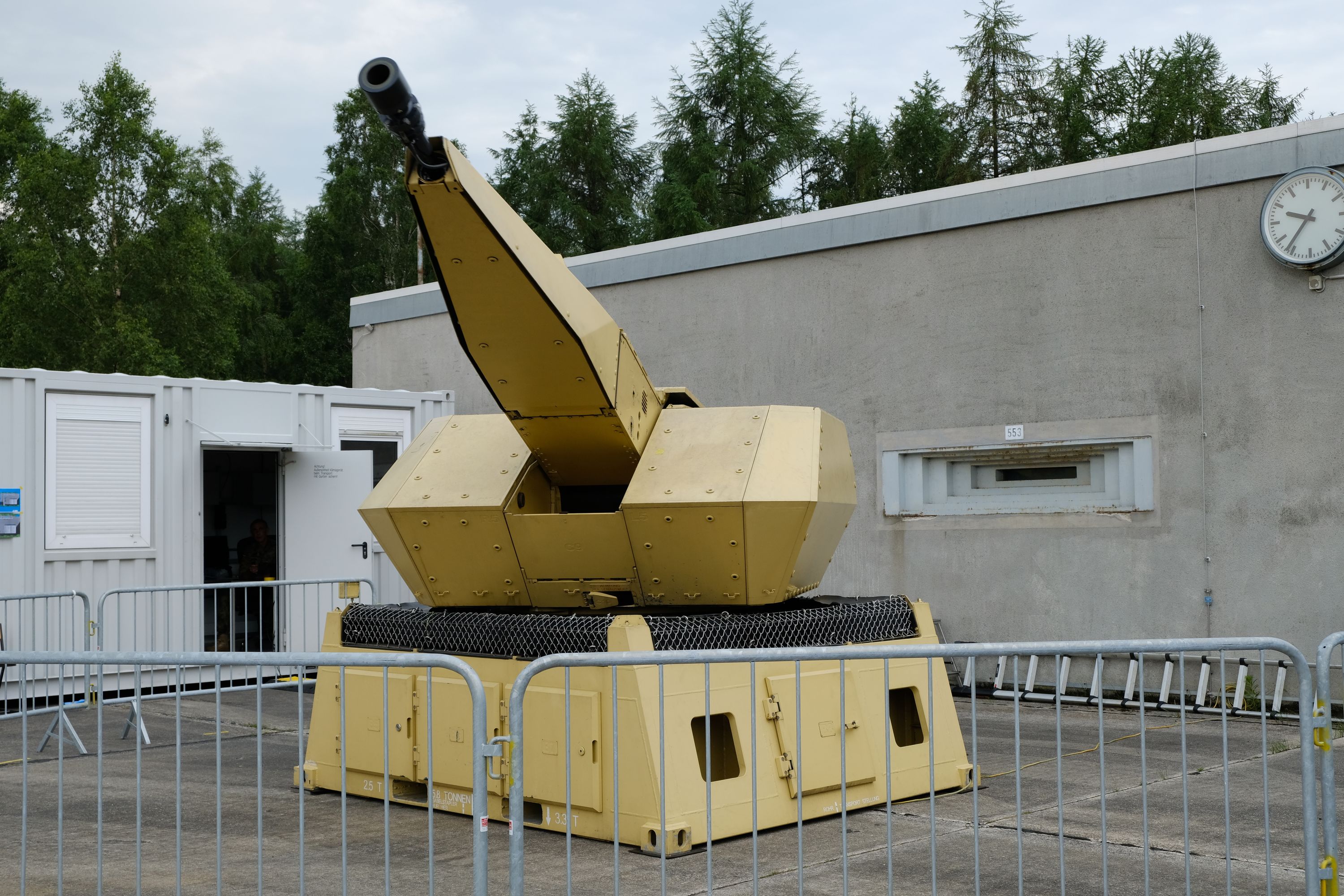

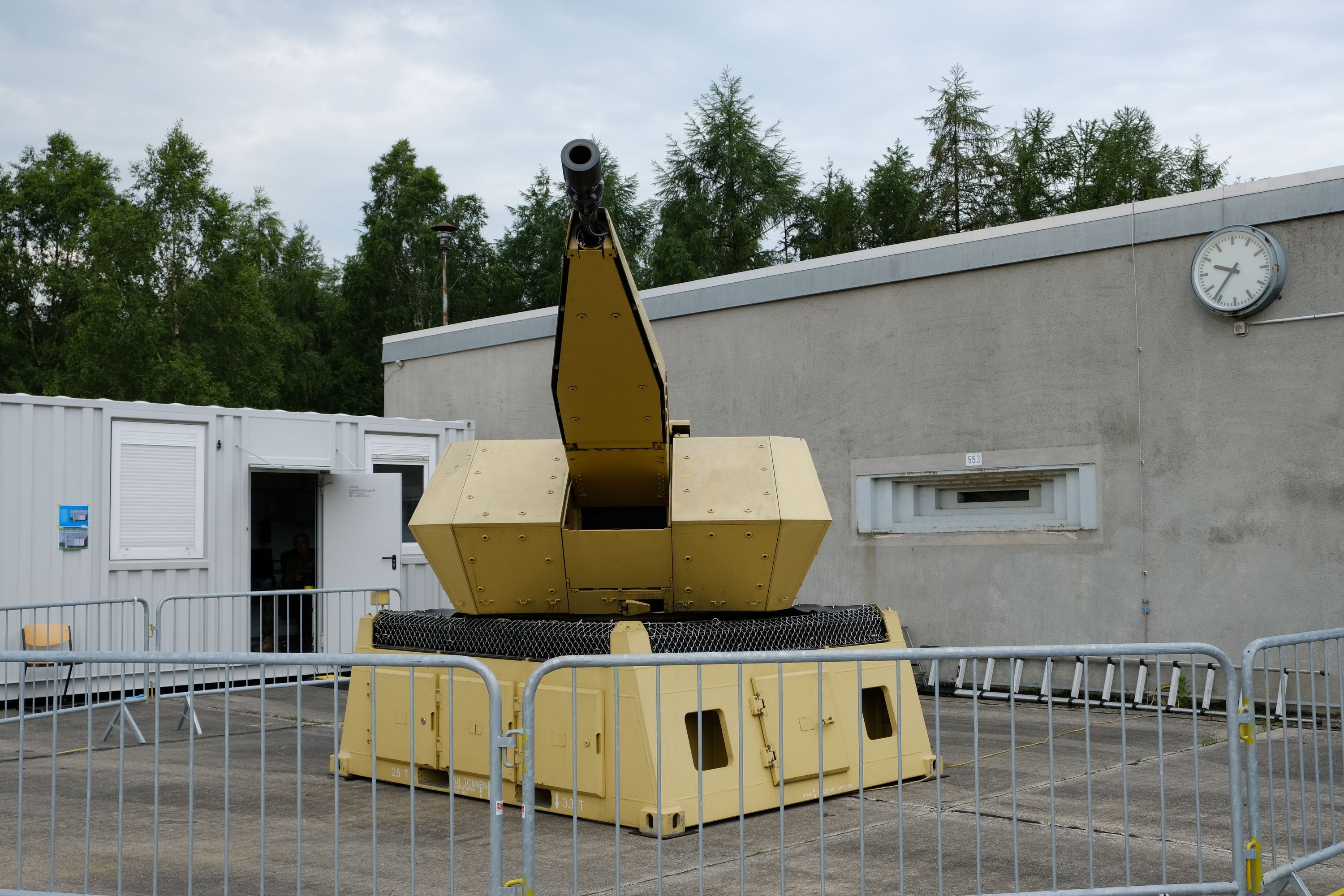

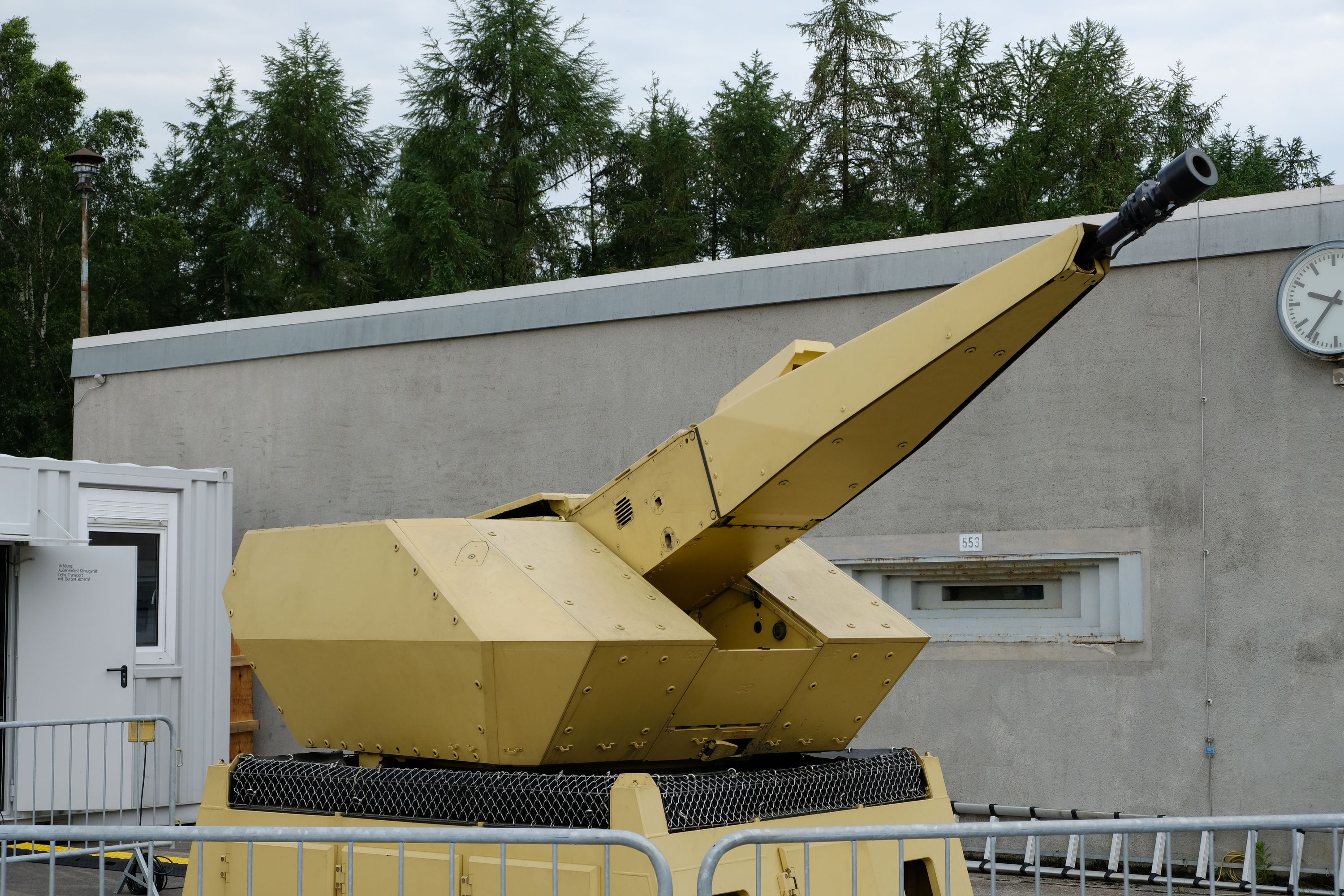

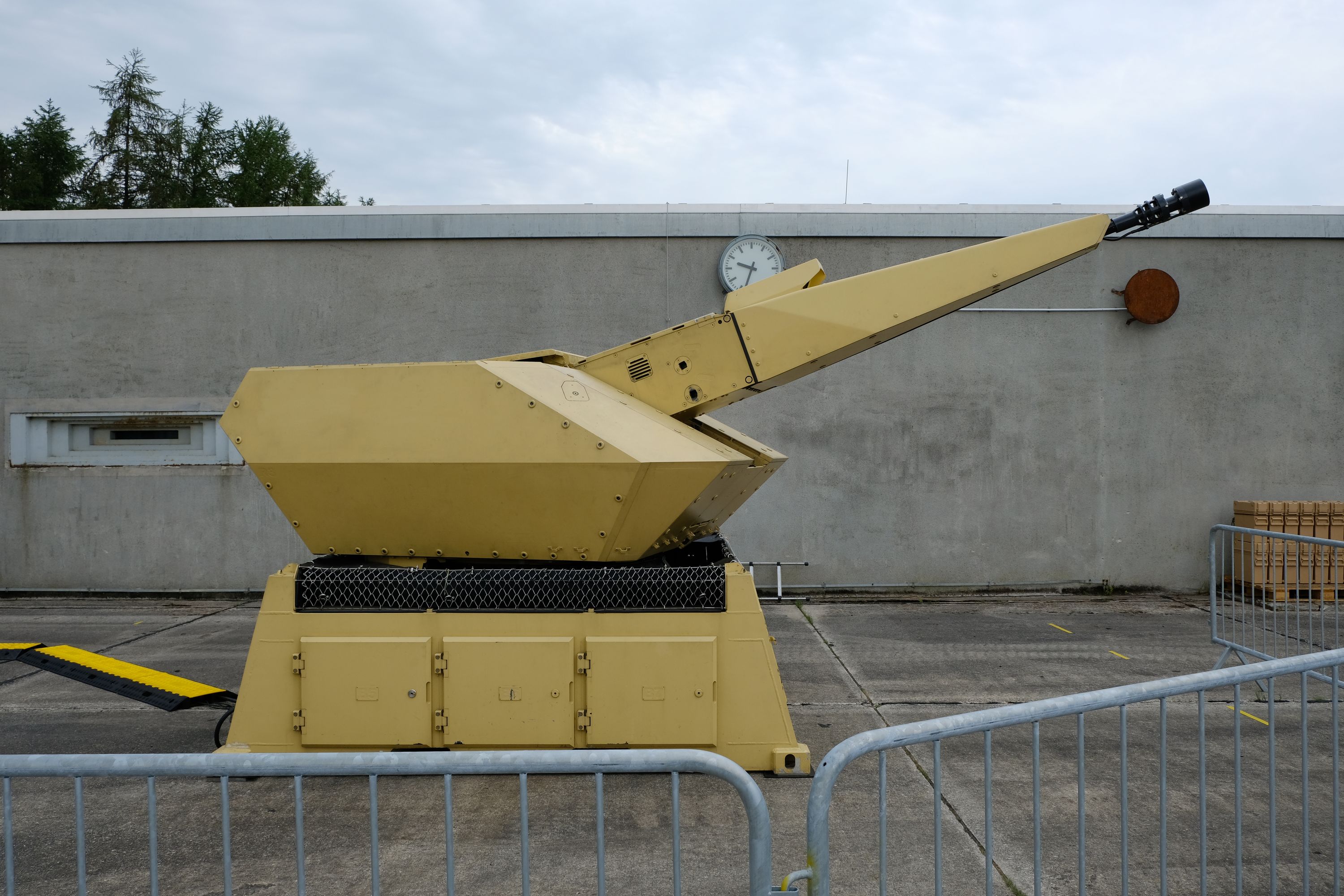

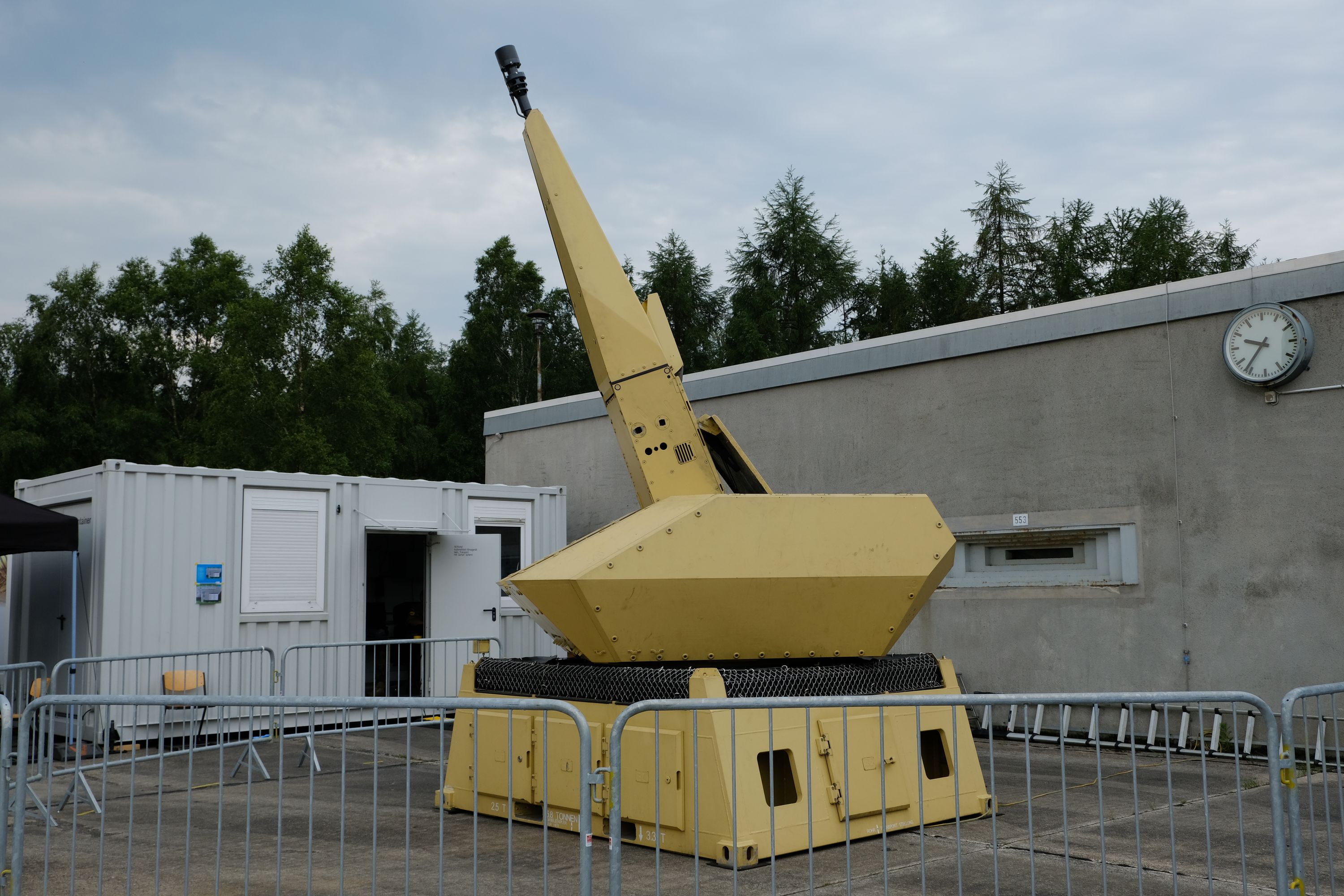

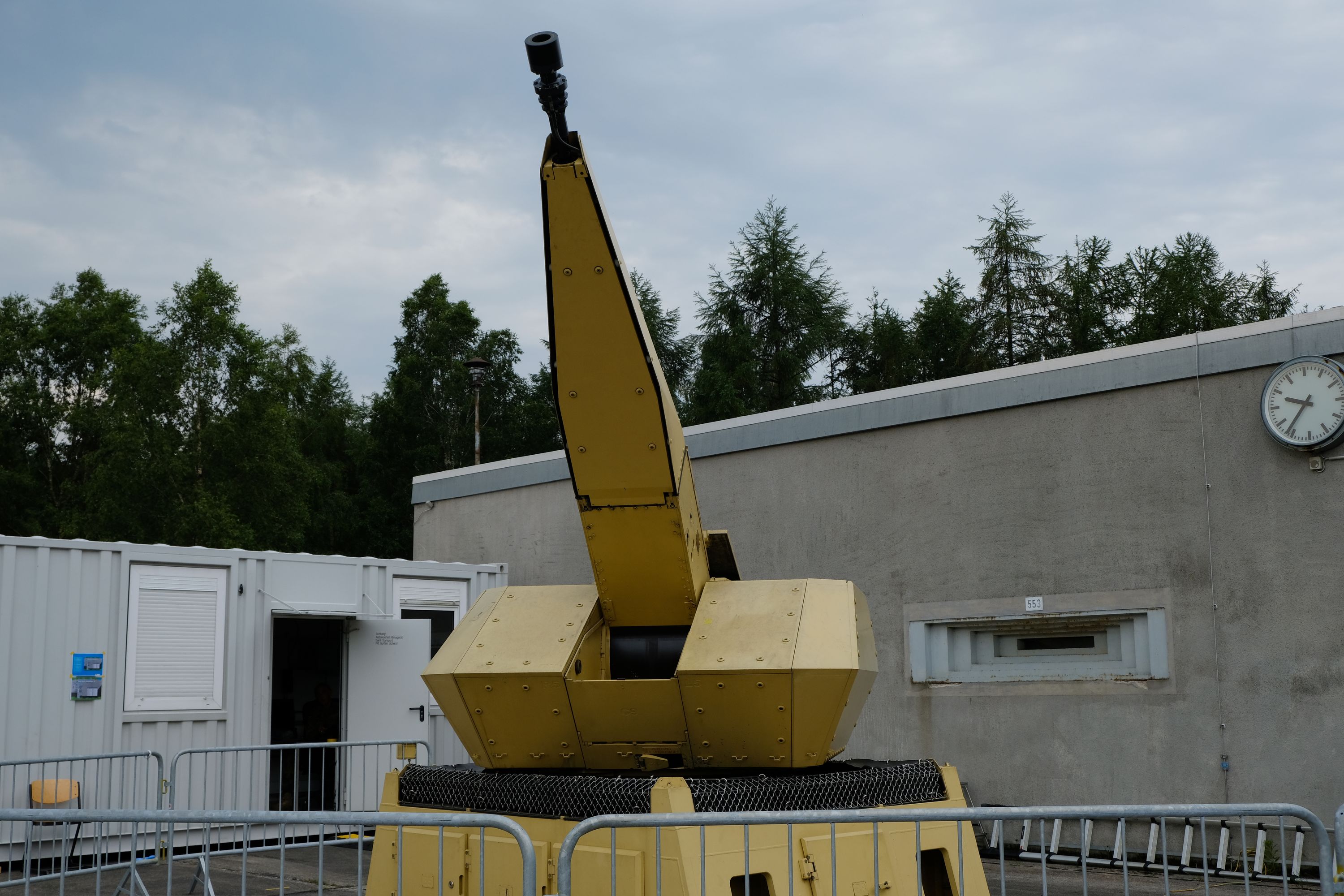

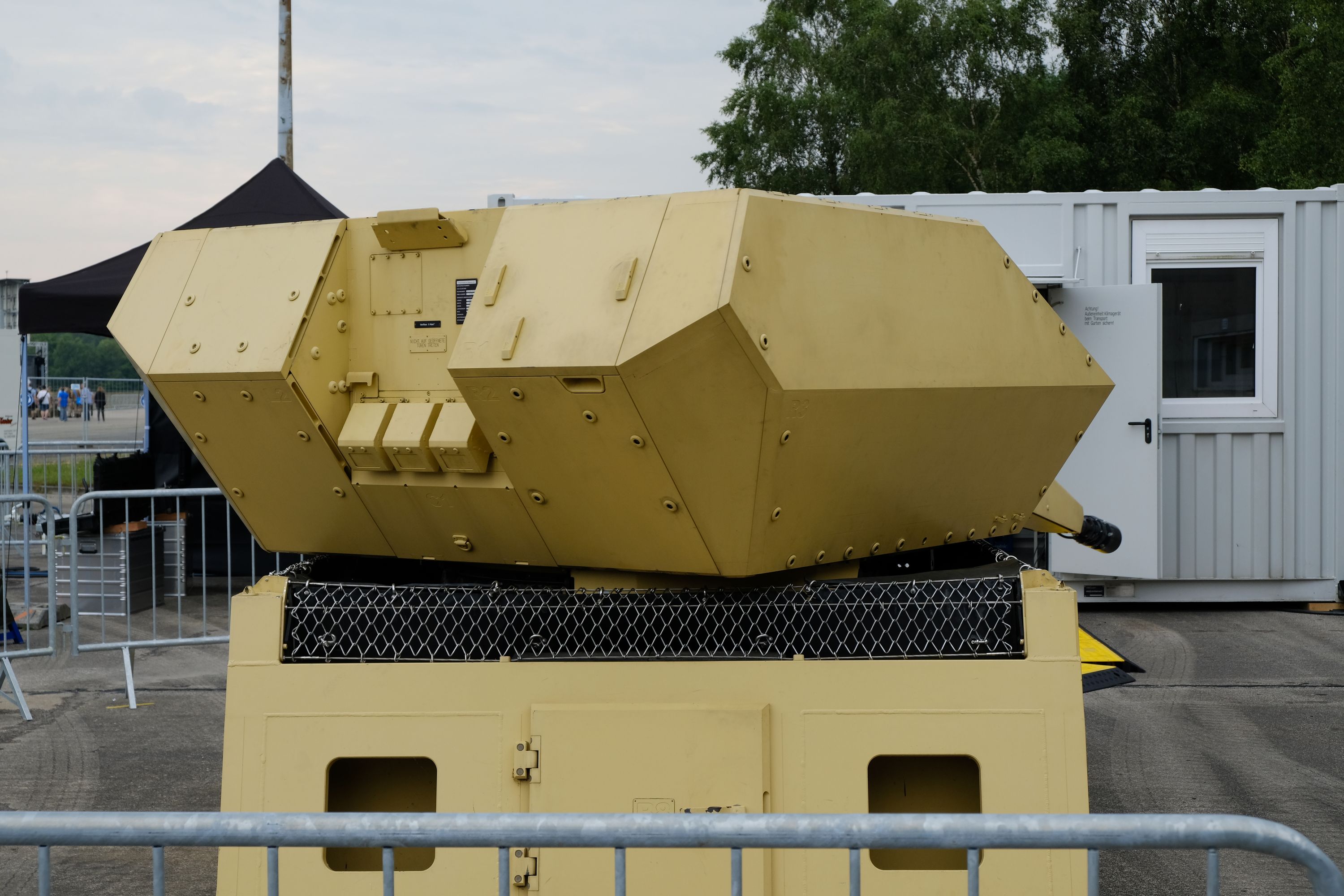

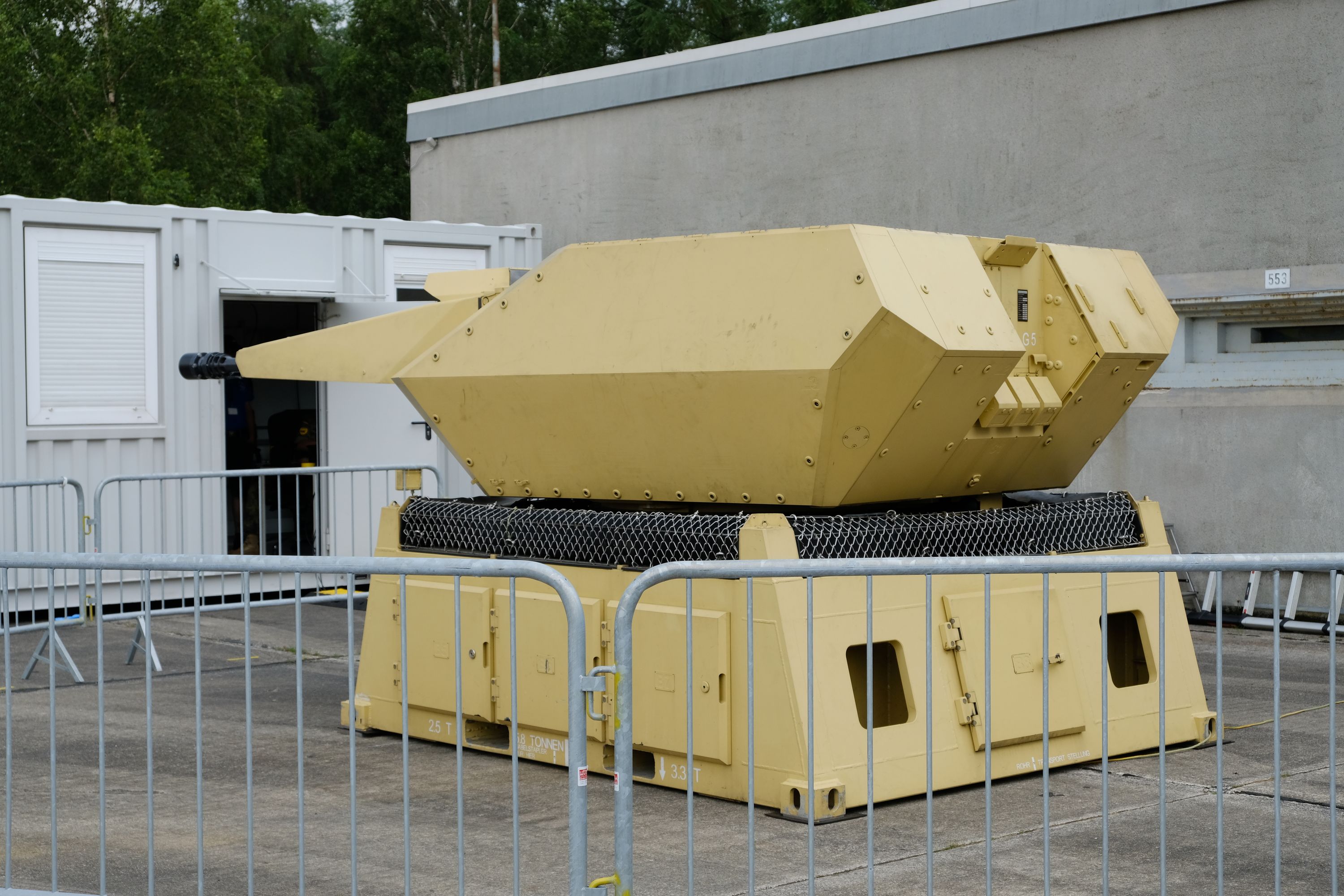

Canons antiaériens NBS MANTIS

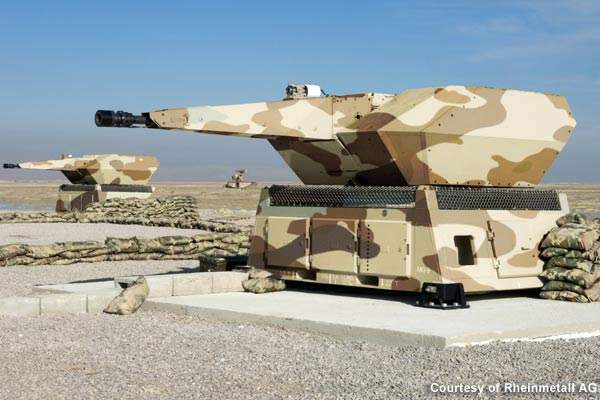

Le NBS MANTIS est équipé de six canons automatiques de 35 mm, de deux capteurs et d'une unité centrale de commande au sol.Le système de capteurs comprend un radar, des capteurs électro-optiques installés dans le périmètre de base. Le système de protection MANTIS est totalement automatisé et fonctionne 24h / 24 et 7j / 7
Un capteur radar dans le système de contrôle reconnaît les missiles tirés sur une base à environ 3 km. Le processus automatique permet aux canons de tirer sur la menace instantanément sur la trajectoire de vol calculée. Les canons sont capables de tirer 1 000 coups par minute.
Le tir des canons est basé sur des munitions  AHEAD, programmables et à éclatement aérien, une technologie développée par Rheinmetall
La technologie AHEAD permet au canon de défense aérienne de suivre et de détruire les cibles aériennes. Le canon MANTIS tire en rafale de 24 balles, des balles AHEAD à grande vitesse sur  la cible.
Les projectiles du canon sont programmés via une inductance électromagnétique à museau. La technologie active et sépare les projectiles en 152 sous-projectiles stabilisés par rotation en métal de tungstène lourd selon une minuterie électronique.
Les sous-projectiles de 3,3 g forment chacun un nuage métallique létal en forme de cône dans la trajectoire de vol de la cible Le temps de réponse du système pour détecter et tirer la cible devrait être de 4,5 secondes. Le système de contrôle de MANTIS est également capable de suivre l'emplacement des assaillants ainsi que la trajectoire de vol et le point d'impact.
Le canon de 35 mm avec des munitions à éclatement AHEAD peut également être intégré dans  ce système de défense aérienne, .
