Le revolver Mauser Zig Zag  1878
English Translation


Historique Voir ICI
History Click HERE



article extrait du site armes anciennesl

Revolver à brisure Mauser Zig-Zag M 1878 Kommission, commercial et modèle dit “Modèle perfectionné” Fabricant : Gebrüder Mauser (1869 à 1884), puis Waffenfabrik Mauser, Oberndorf-am-Neckar (du 1er avril 1884 au 30 mai 1922)
Inventeur : Paul Mauser breveté le 2 mars et le 9 avril 1878.

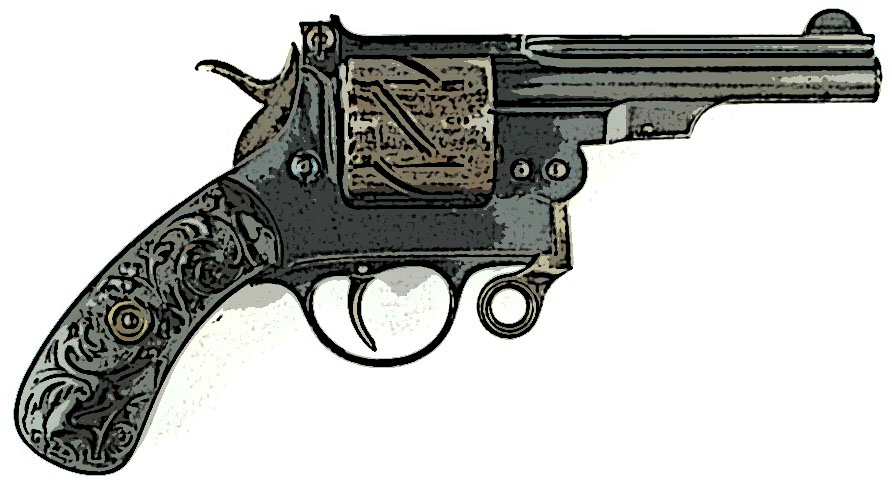

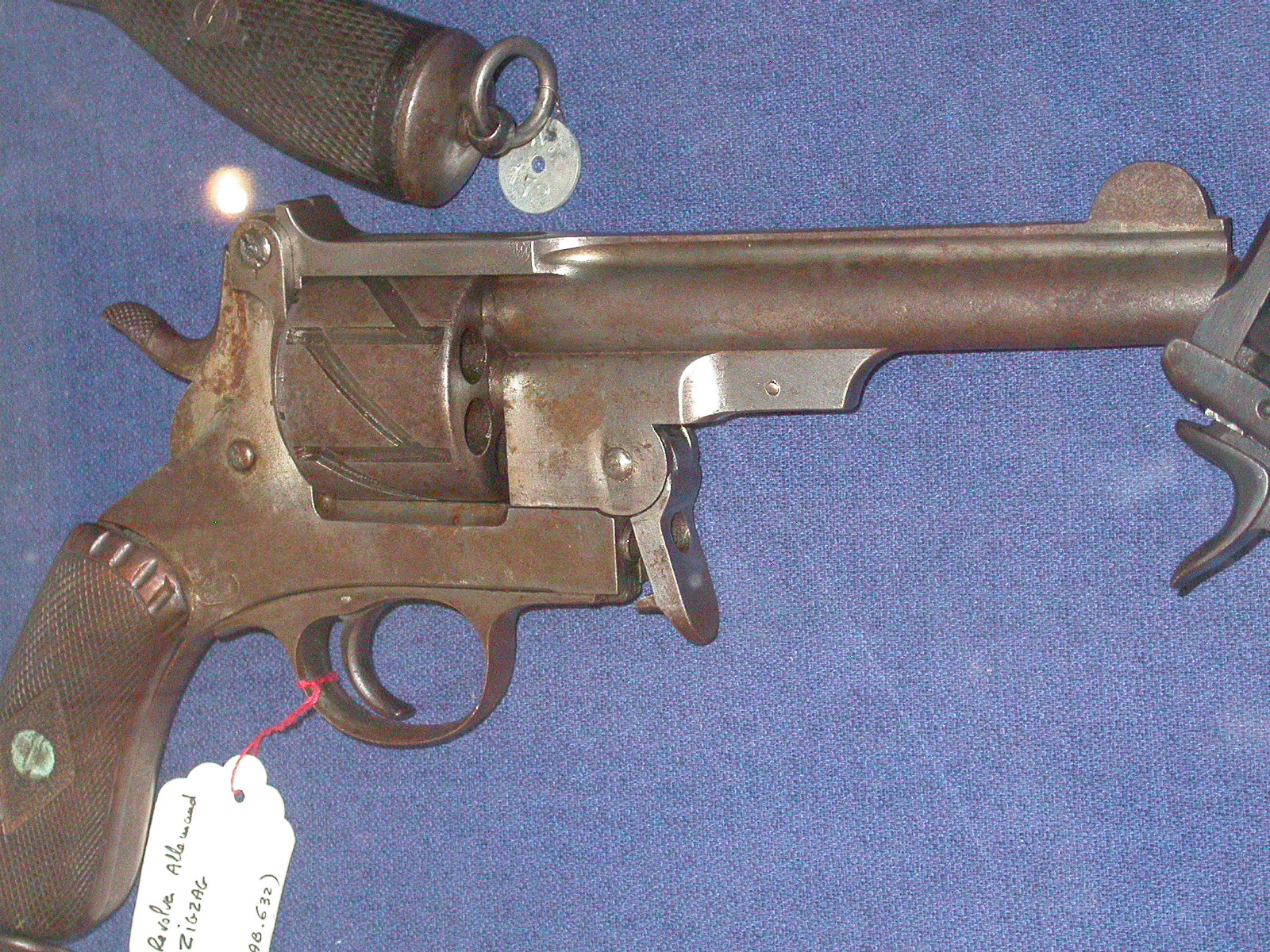

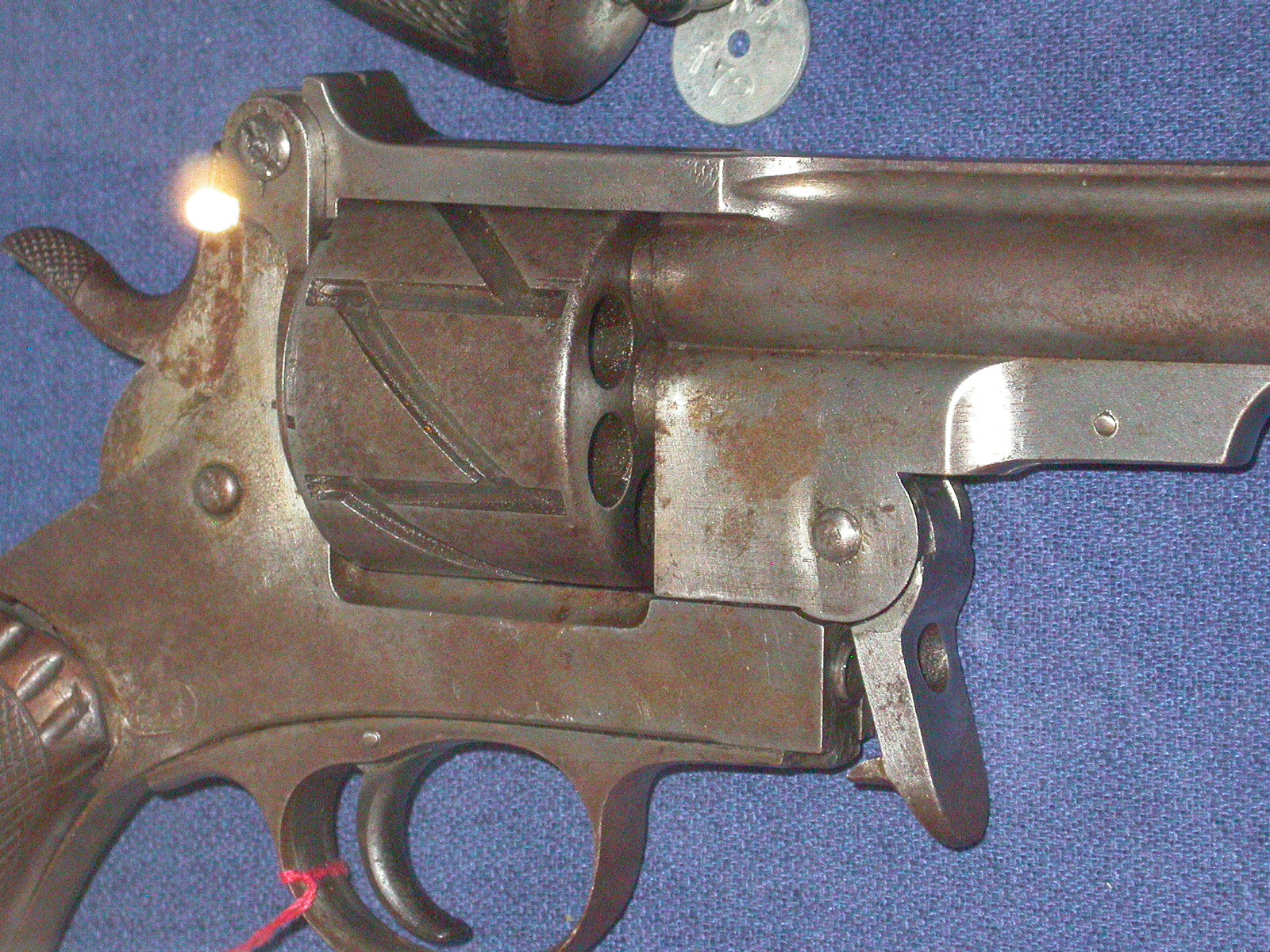

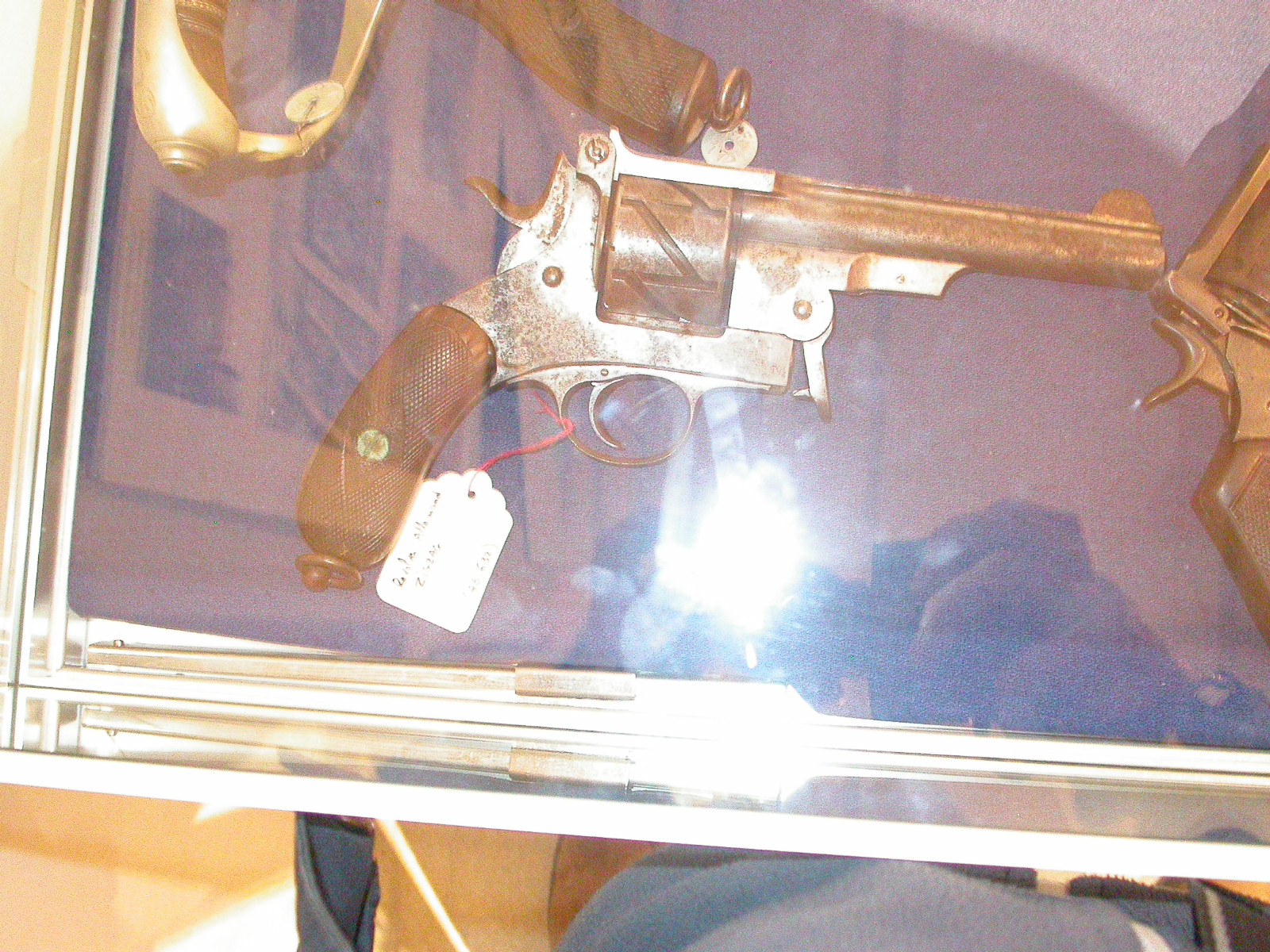

Le revolver Zig-Zag fonctionne avec une platine en simple action à chien externe incorporant le percuteur. Son nom lui vient de la rotation de son barillet creusé de profondes rainures en Z ou s’engage un tenon se déplaçant linéairement sous l’action du chien.
La carcasse a une charnière supérieure permettant de basculer vers le haut (système déposé par Fagnus en 1870 voir plus bas) l’ensemble canon-barillet, après avoir appuyé vers le haut sur le levier (sûreté en position centrale) placé sur la gauche de la console, tout en tirant vers l’avant le crochet-anneau placé en avant du pontet.
Une fois ouvert si on pousse plus loin l’anneau celui-ci agit sur une came poussant l’éjecteur en étoile qui éjecte les étuis. Le canon cylindrique comporte une petite bande de visée pleine se terminant par un guidon en demi-lune, le cran de mire fixe en V étant usiné au niveau de la charnière.
La poignée-pistolet de forme arrondie possède un anneau de dragonne et ses plaquettes sont en bois ou en ébonite noire à motifs floraux.

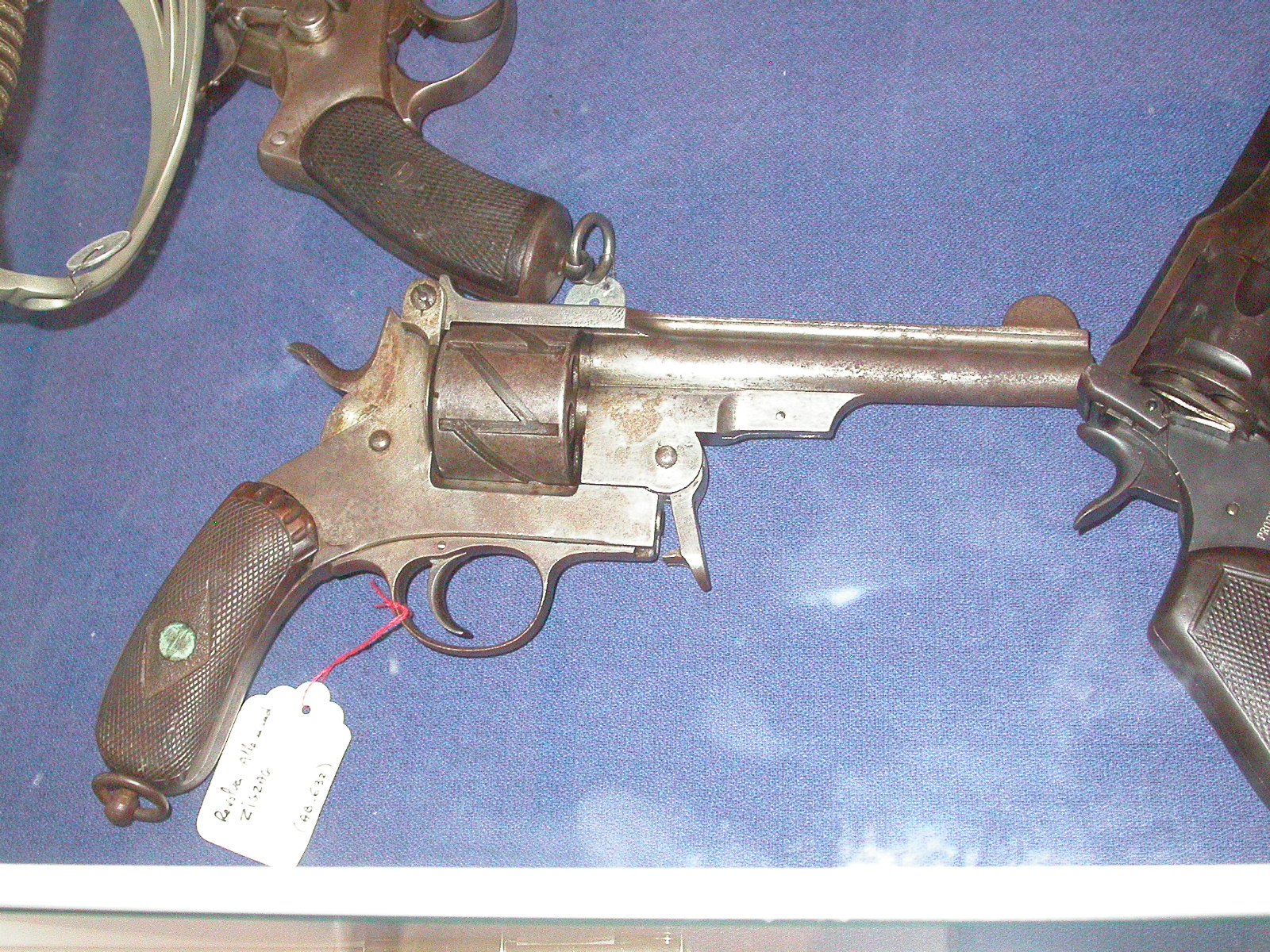

Versions : Le revolver Zig-zag a été fabriqué à environ 5 000 exemplaires tous modèles confondus. La première version destinée à être présenté à la Kommission de Spandau en vue d’une adoption était en calibre 10,6 mm à carcasse articulée et munie de plaquettes en bois quadrillé.
Cette version fut refusée et Mauser en proposa de suite une autre (aussi refusée, moins de 100 exemplaires fabriqués) , toujours à barillet Zig-Zag, mais à carcasse fermée munie d’un canon de 18 ou 15 cm à embase octogonale et à renfort de bouche (tulipé), avec une portière de chargement et une baguette éjectrice détachable logée dans l’axe du barillet.
La version pour le marché civil, celle décrite dans la rubrique description, existe en calibre 7, 9 ou 10,6 mm (sans anneau de dragonne en calibre 7 mm), avec une finition bronzée, nickelée ou gravée.
Le très rare modèle dit Perfectionné a aussi une carcasse articulée avec un système de verrouillage différent, le crochet-anneau placé devant le pontet a été remplacé par une butée coulissante.
A noter que la version en 7 mm. (Zig-Zag de poche, appelé aussi Tachenmodell ou Baby) n’a pas d’anneau de dragonne, ni le levier placé à l’arrière gauche de la carcasse (levier servant à empêcher la sorti accidentelle de l’axe du chien, l’axe a été remplacé par une vis).
Les plaquettes sont presque toujours en ébonite noire à motifs floraux.
Cette version, plus rare que celle qui est en 9 mm, pouvait, elle aussi être vendue en coffret, tout comme les versions en 9 et 10,6 mm. A noter aussi qu’il existe une version carabine-revolver à carcasse fermée et fabriquée à 15 ou 20 exemplaires en 10,6 mm (dont deux exemplaires connus en 9 mm). Il en existe deux versions, la première a une crosse à joue, avec un canon entièrement octogonal de 44,5 cm, avec un guidon monté à queue d’aronde et un cran de mire fixe. La seconde version comporte une crosse sans joue, avec un canon mi-rond/mi-octogonal de 47,2 cm, avec un guidon goupillé sur une longue rampe et une hausse à deux feuillets montée à queue d’aronde à l’arrière du canon.

Caractéristiques
Longueur : 31 cm.
canon 16,5 cm. (Kommission à carcasse articulée), 28 cm.
canon 14,3 cm. (commercial en 10,6 mm.), 27 cm.
canon 13,5 cm. (commercial en 9 mm.) et 20,8 cm.
canon 9,4 cm. (commercial en 7 mm.)
Poids : 1,200 kg. à vide (Kommission à carcasse articulée), 1,170 kg. à vide (commercial en 10,6 mm. avec plaquettes bois), 860 g. à vide (commercial en 9 mm. avec plaquettes bois), 890 g. à vide (commercial en 9 mm. avec plaquettes ébonite) et 528 g. à vide (commercial en 7 mm. avec plaquettes ébonite)
Calibre : 7 mm. (320) ou 9 mm. (380) (commercial) et 10,6 mm. (Kommission et commercial) Capacité : 6 coups
