Le VAB HOT
English Translation
Merci à Olivier pour le pret des photos du Vab Hot et à Michel Barbaize pour ses Conseils et précisions






À l’époque où ce missile antichar a été conçu il fallait absolument pour les armées occidentales trouver des armes antichar qui puissent arrêter net tout attaque blindée du pacte de Varsovie. En effet le nombre de blindés alignés par le pacte de Varsovie était impressionnant il fallait donc trouver les moyens d’arrêter cette masse d’acier pouvait déferler vers l’ouest via la passe de Fulda.
Certes les chars de l’OTAN devaient fournir une barrière un bouclier qui essayerait d’endiguer cet afflux massif. Mais il fallait trouver autre chose. Le missile anti char devait donc compléter le système. Ainsi sont nés divers missiles. Nous trouverons des missiles antichar courte porté comme le Milan Swingfire ou l’
Apilas mais aussi des missiles plus performants à longue portée comme le TOW et le HOT qui nous intéresse pour cet article.

Le HOT.

Le Hot (Haut subsonique Optiquement Téléguidé ) est le missile qui avec le Milan en fait entrer la France et l’Europe dans le cercle fermé des leaders en matière de missiles. Ce missile est donc un missile antichar à longue portée qui peut être tiré soit à partir d’un véhicule soit à partir d’un hélicoptère. Il a été décliné en différentes versions le HOT 1, 2, et 3.

Développé à la fin des années 700 il est entré en service en 1984 .Il a été développé par Euromissile pour les Allemands et les Français
A l’origine de Euromissile nous trouvons l’ Aérospatiale Matra pour la France et Daimler Chrysler pour les Allemands. Actuellement Euromissile est remplacé par M.BDA qui est une filiale de E. A. D. S.
Le HOT est un missile  filoguidé contenu dans un tube de lancement qui lui sert également d'emballage tactique. (type SACLOS semi automatic command to line of sight)
Il a été décliné en trois types
Le HOT 1 construit de 1974 à 1986 missiles à simple charge mais devant le l’augmentation des protections des engins il a évolué
le HOT 2 produit à partir de 1986 et qui possède une charge en tandem et
le HOT 3 apparu en 1998 qui utilise le guidage par l’image thermique il possède toujours un système de charge tandem qui permit de percer les blindages de type ERA (explosive réactive Armour) la première charge le blindage ERA alors que la deuxième charge explose à l’intérieur
La portée du HOT 3 est de 4000 mètres
Pour les engins blindés diverses tourelles ont été construites
La tourelle HOT UTM 8800 qui est monté sur les VAB et les Panhard VRC
nous trouvons ce type de tourelle sur les VAB de Chypre et les VCR irakiens de
Elle permet de tirer quatre missiles.
La tourelle HOT Lancelot qui est montée sur les Jaguar allemands.
La tourelle Général Dynamic E. L. S. C. qui arme les AM X. 10 saoudiens

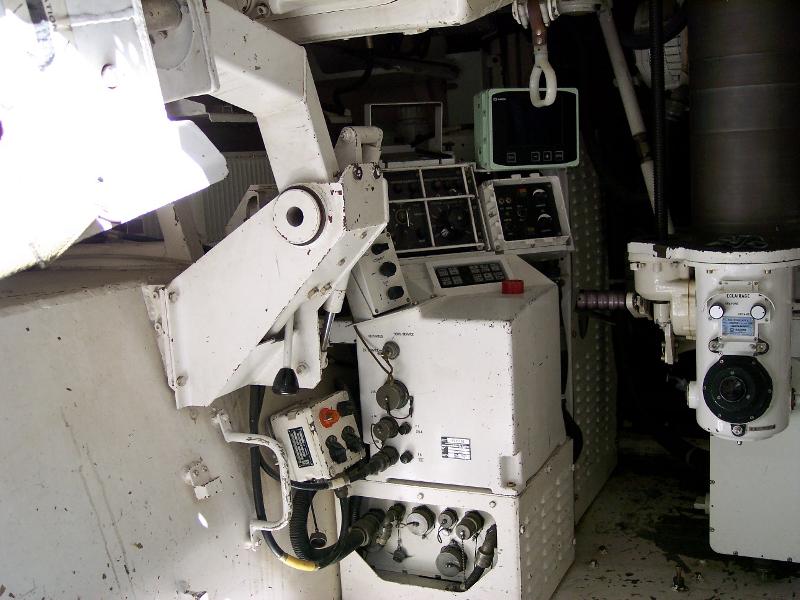

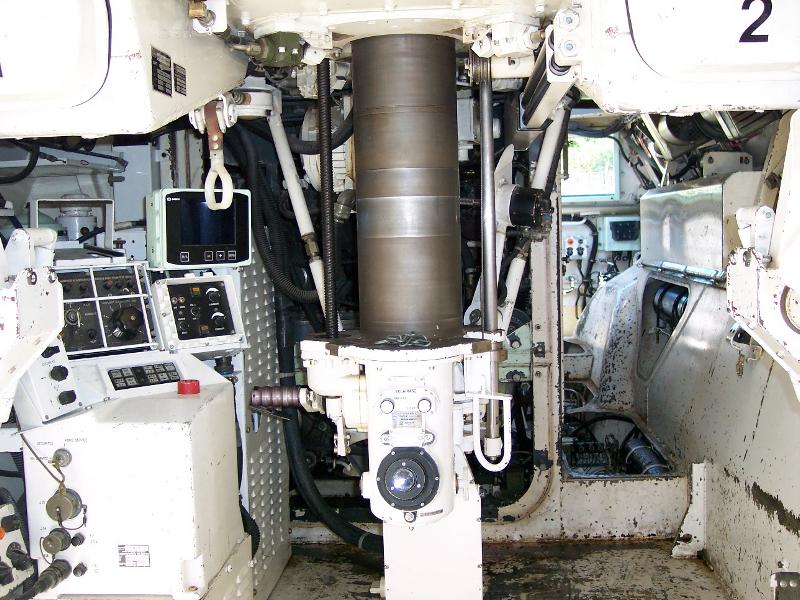

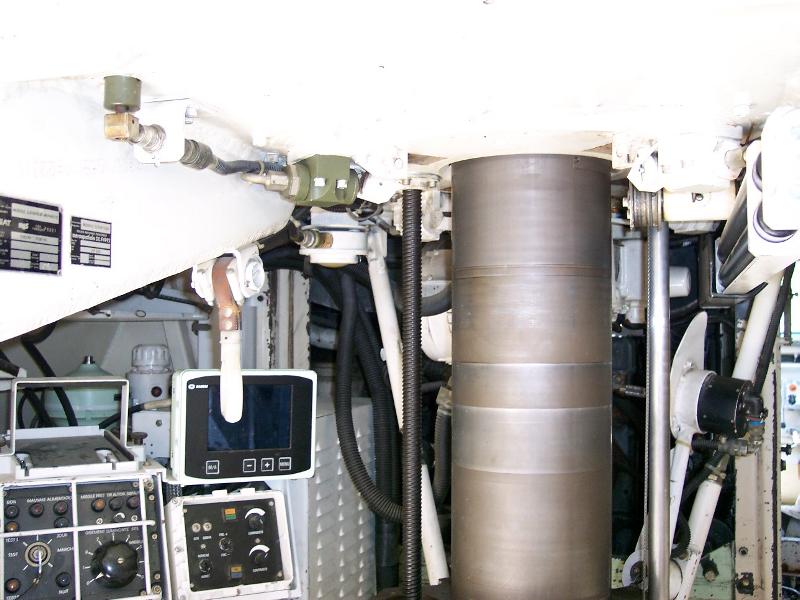

La Tourelle Méphisto qui arme les VAB français. Ce terme est l’acronyme de Module élevateur pour HOT installé sur tourelle orientable.

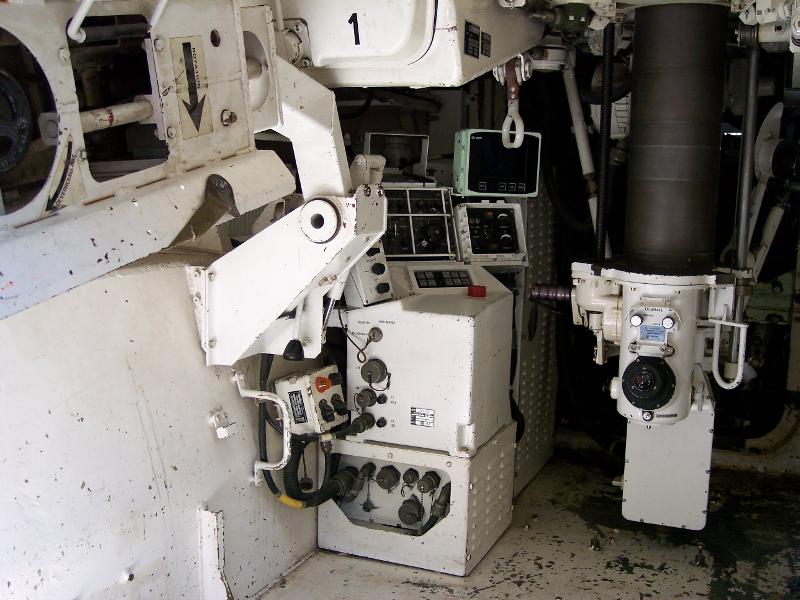

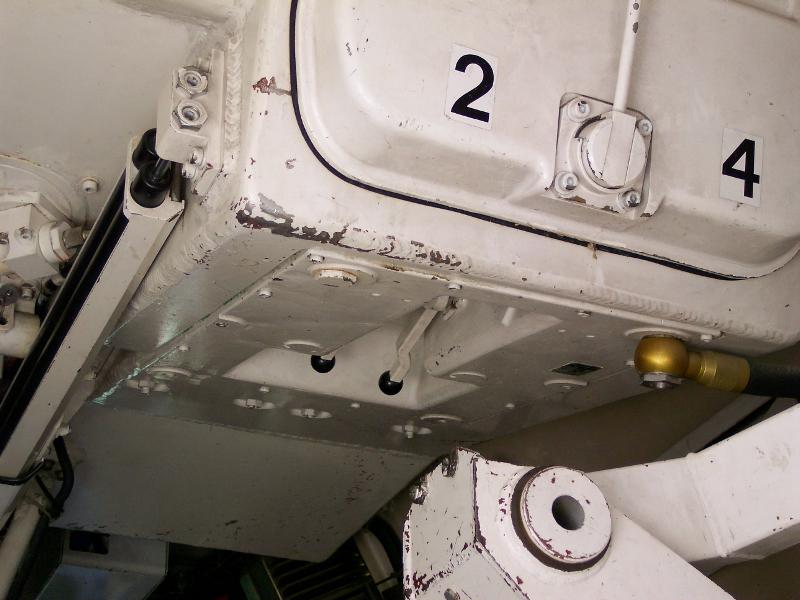

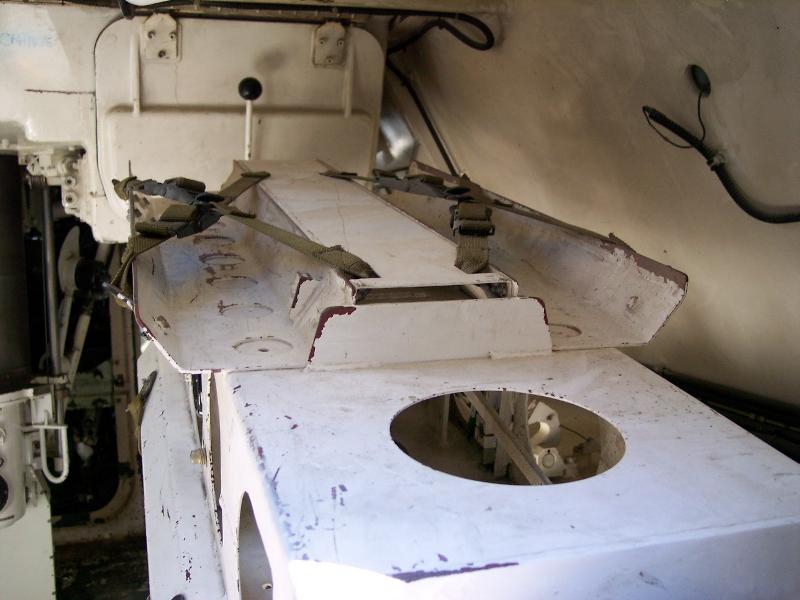

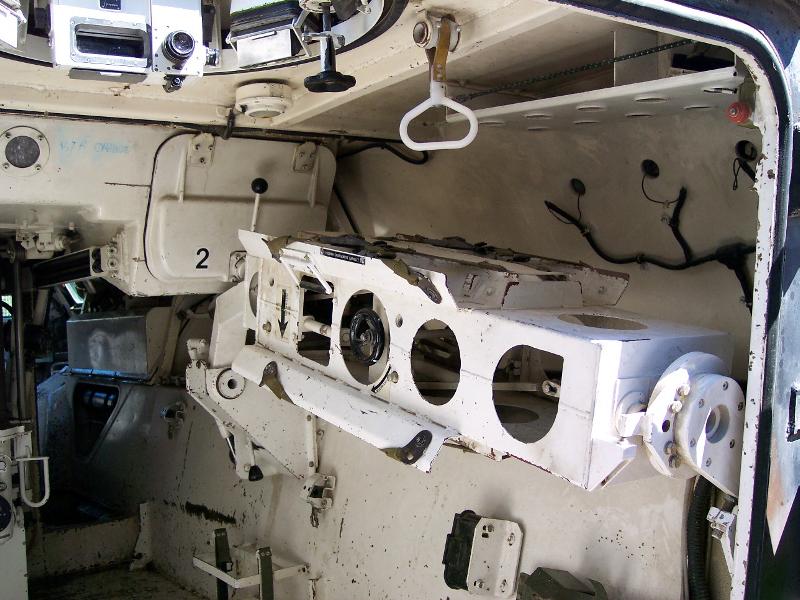

Cette tourelle a été spécialement conçue par MBDA France afin d’être installée sur les VAB français D’un poids de 1 t 300 elle permet le tir de 4 missiles. Il y a 8 missiles en réserve et le rechargement de ka tourelle se fait de l’intérieur. Ce système permet aussi le combat en zone contaminée et l’escamotage du système à l’intérieur du VAB permet à celui-ci de se fondre parmi les autres les engins
Cette tourelle peut-être adaptée à tout engins de la même classe comme l AMX 10 Méphisto (prototype)

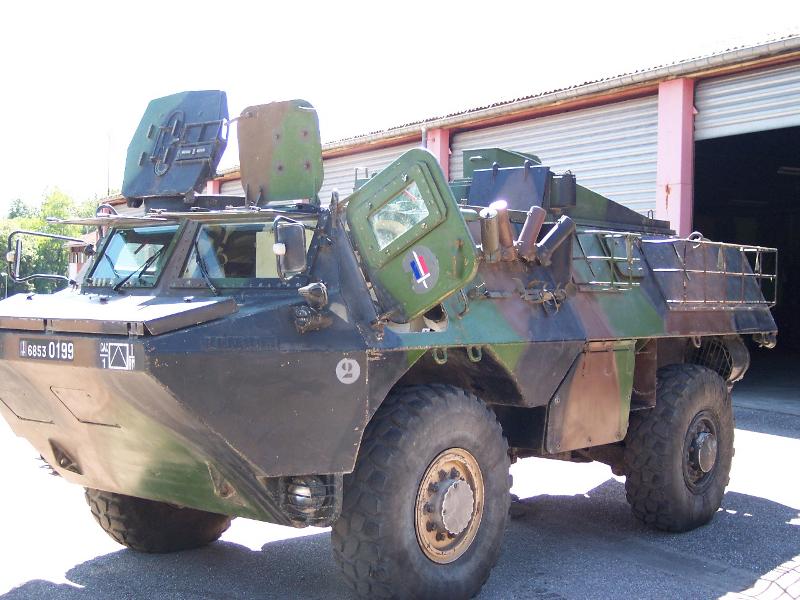

Constructeur RVI pour le châssis M.BDA pour la tourelle
Poids 13 t150
Longueur 5. 94
Largeur 2.4m
Hauteur 2. 53 m
Moteur RVMIDS 6 cylindres de 220 chevaux
Vitesse 90kms
Equipage 4 1 pilote 1 chargeur observateur 1 chef de pièce 1 aide tireur.
Armement
4 missiles HOT prêts au tir plus 8 en réserve
1 mitrailleuse de 762 avec 3200 cartouches

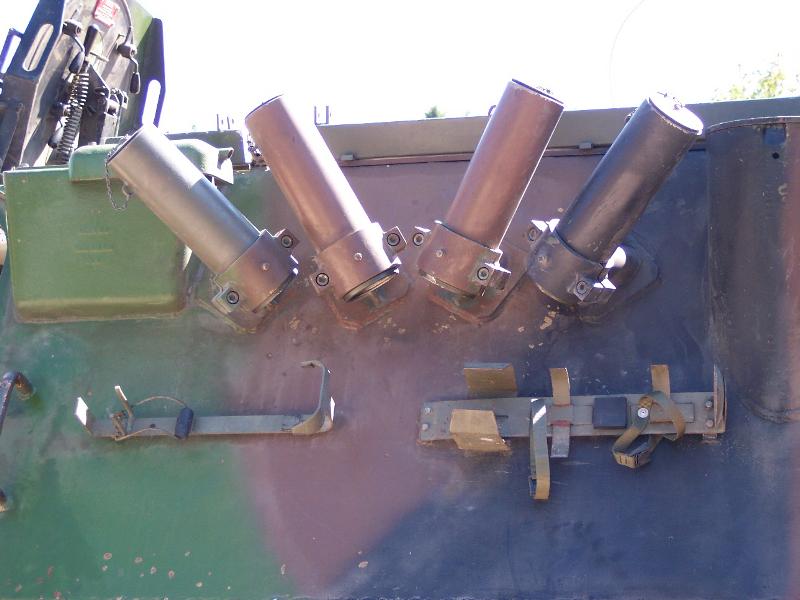

8 Drebs
HOT 3 Caractéristiques
Longueur 1,3 mètres avec le conteneur Missile seul 1,27m
Poids 32.6 Kgs avec container missile 24.5Kgs
Calibre 150 mm
Poids de la tête de guerre 6.5Kgs.
Portée du missilen 600 mètres à 4.000 mètres. En effet, à sa sortie du tube de lancement il est armé à 75 mètres (sécurité de bouche) et ne répond aux ordres de guidage qu'à partir de 300 mètres et ne peut traiter un objectif qu'à partir de 600 mètres qui sont atteints en 3 secondes. La distance 300m-600m est celle au cours de laquelle il commence à être asservi au système de guidage
V° du missile 235 mètres/ seconde
pourcentage de tirs au but supérieur à 90 %.
Tir de nuit possible avec camera MEPHIRA jusqu’à 2500metres

Le Hot est utilisé actuellement par plus de 19 pays
90 000 missiles ont été construits et il a été utilisé en conditions réelles durant la guerre Iran Irak, Liban, Desert Storm, et au Sahara occidental par les Marocains






The VAB HOT.







At the time that this anti-tank missile was designed it was essential for Western militaries find antitank weapons that can stop any net armored attack of the Warsaw Pact. In fact the number of armoured aligned by the Warsaw Pact was impressive he had to find ways to stop this mass of steel could be expected to descend westward through the Fulda Pass
While the tanks of NATO should provide a shield a barrier that try to stem this massive influx. But he had to find something else. The anti-tank missile was therefore complement the system. Thus were born various missiles. We will find anti-tank missiles worn short as Milan Swingfire or Apilas missiles but also more efficient long-range as the TOW and HOT interests us for this article.
The HOT.







HOT 3 (Internet source)
The Hot (Haut subsonique Optiquement Téléguidé) is the missile that with the Milan will be  enter France and Europe in the closed circle of leaders in the field of missiles. The missile is an anti-tank missile at long range, which can be fired either from a vehicle or from a helicopter. It has been declining in the HOT different versions 1, 2 and 3.
Developed in the late 60 it entered service in 1974. It has been developed by Euromissile for the Germans and the French
At the origin of Euromissile we find the Aerospatiale Matra of France and Daimler Chrysler to the Germans. Currently Euromissile was replaced by M. BDA is a subsidiary of E. A. D. S.
The HOT is a missile contained in a tub wireguidesd with a system to track the firing semi-automatic type SACLOS (semi automatic command to line of sight)
It was broken down into three types
The HOT 1 1974 1986 missile single charge, but in front the increased protections it has evolved
The HOT 2 produced from 1986 and which has a load in tandem
The HOT 3 published in 1998 that uses image-guided thermal he still has a charging system which allowed tandem to penetrate the shield type ERA (Explosive Reactive Armour) to the first charge shielding ERA while the second charge to explode inside
The scope of the HOT 3 4000 meters
For various turrets armoured vehicles were built
The turret HOT UTM 8800, which is mounted on the APCs and Panhard VRC
We find this kind of turret on the VAB  of Cyprus and the Iraqi VCR
It can be drawn from four missiles.
The turret HOT Lancelot, which is mounted on the German Jaguar.
The turret General Dynamic E. L. S. C. That the weapon of the  AM X. 10 Saoudi
La Tourelle Mephisto who equip the french VAB. This term is an acronym This turret has been designed by MBDA France to be installed on the VAB french From a weight of 1.300 t she allows the firing of missiles 4. There are 8 missiles in reserve and reloading of the turret is done from the inside. This system also allows the figth in contamined atmosphere and retraction of the system in  the VAB bring to him an excellent camouflage
The turret can be adapted to any gear at the same level as 10 AMX Mephisto
Specifications.
Manufacturer
 RVI for the chassis Mr. BDA for the turret
Weighing 13 t150
Length 5. 94
Width 2.4m
Height 2. 53 m
Engine RVMIDS 6-cylinder 220 hp
Speed 90kms
Crew 4 1 Pilot 1 charger chief observer 1 piece 1 aid shooter.
Weaponry
4x HOT missiles ready to fire more 8 in reserve
1 x762 mm MG  3200 cartridges
8 Drebs
HOT 3 Features
Length 1.3 meters with the container Missile only 1.27 m
Weight 32.6 Kgs container with missile 24.5Kgs
Caliber 150 mm
Weight of the head of war 6.5Kgs.
Range 600 meters to 4000 meters on armoured vehicles and the helicopter with 4300 metres
Speed of the missile 235 metres / second
Percentage of shots on goal over 90%.
Shooting night possible with camera MEPHIRA up 2500metres

The Hot is currently used by more than 19 countries
90000 missiles were built and it has been used in real conditions during the Iran Iraq, Lebanon, Desert Storm, and Western Sahara by Moroccans
