Belgique 1940 La Position Fortifiée de Namur Armement des forts

Article écrit par : Jean marie Brams

Mis en ligne le 23/04/2017 à 07:33:23



Belgique 1940 La Position Fortifiée de Namur Armement des forts
Jean marie Brams



P.F.N. – Armement des forts - 1940

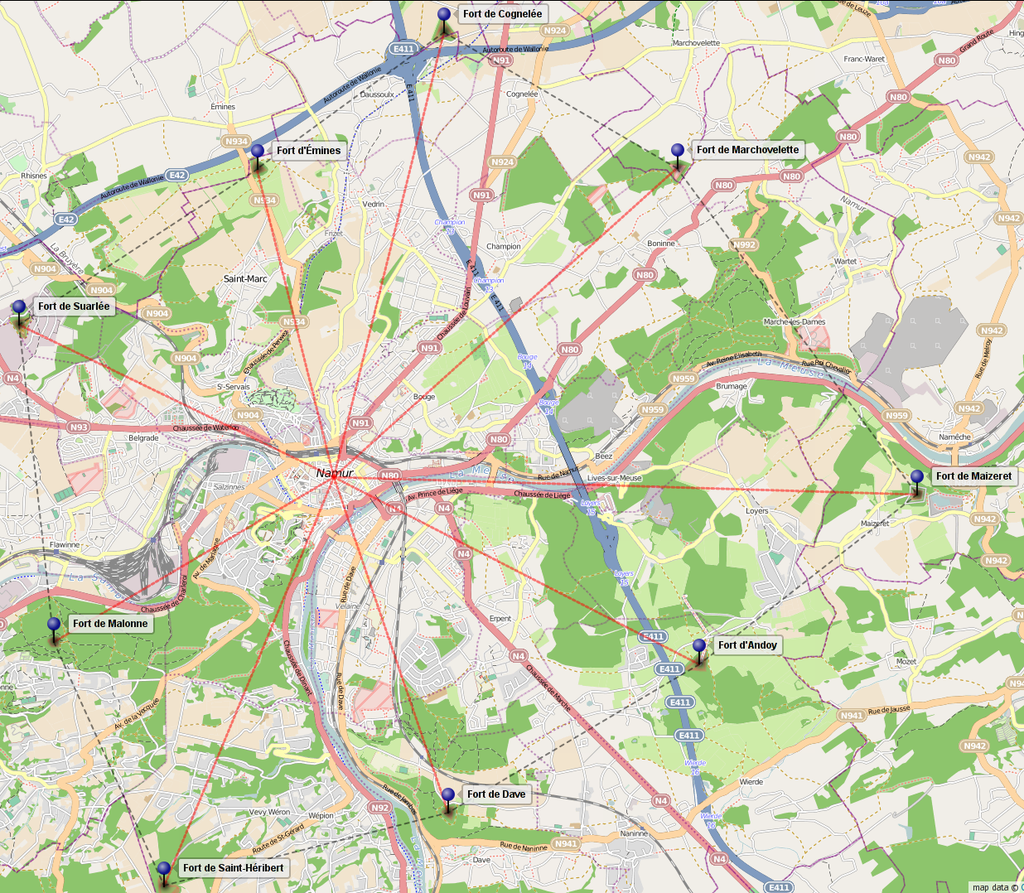

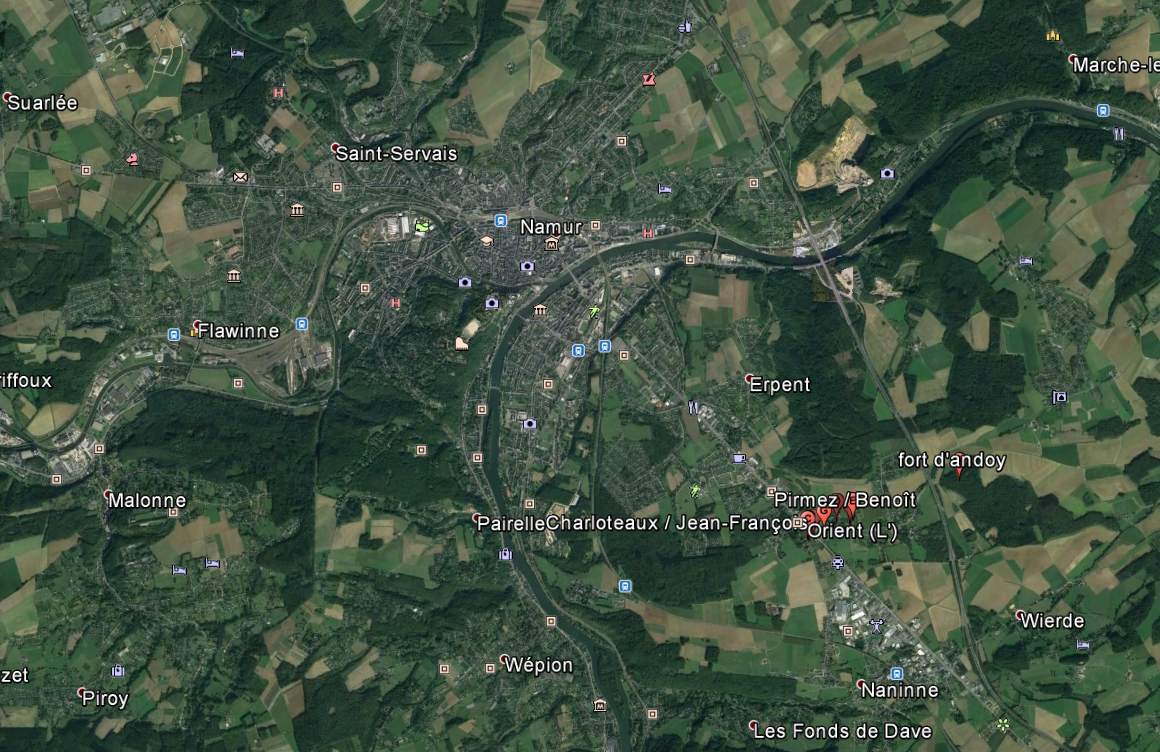

Position Fortifiée Namur







Wikipedia
Fort d 'Andoy
Fort de Dave
Fort d'Emines
Fort de Maizeret
Fort de Malonne
Fort de Marchovelette
Fort de St Heribert
Fort de Suarlée
Fort d'Emines

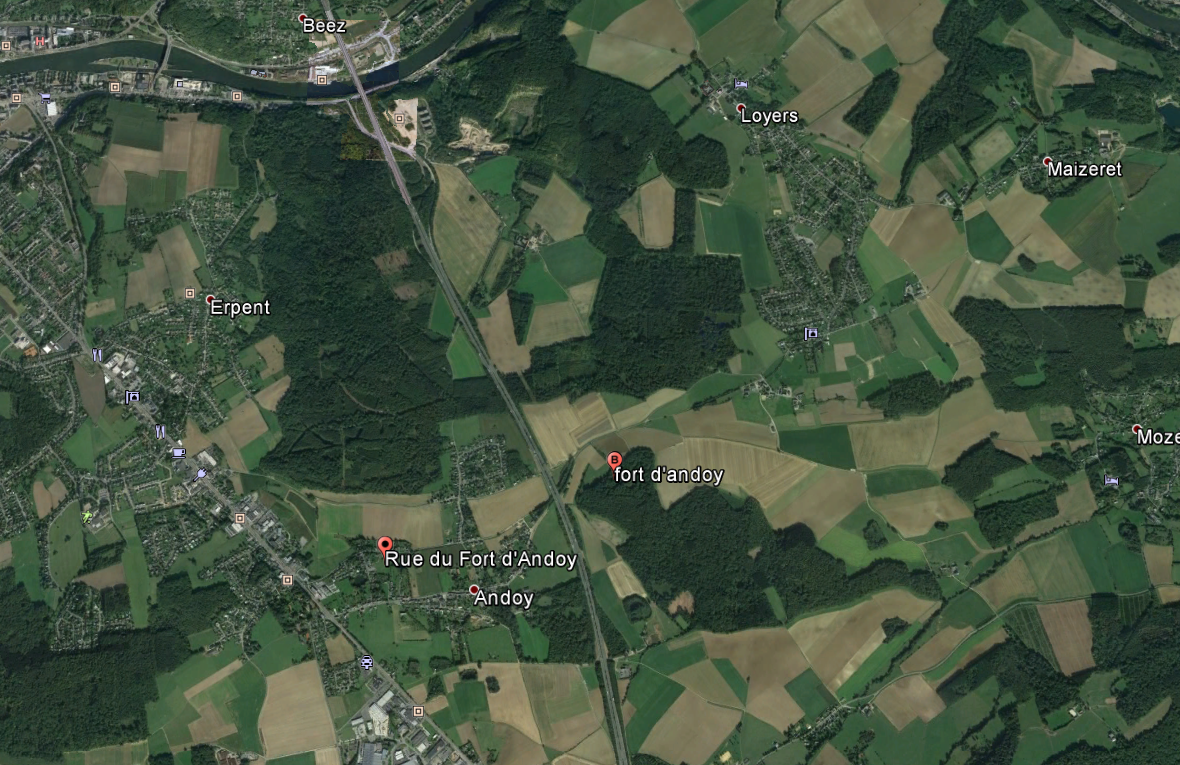

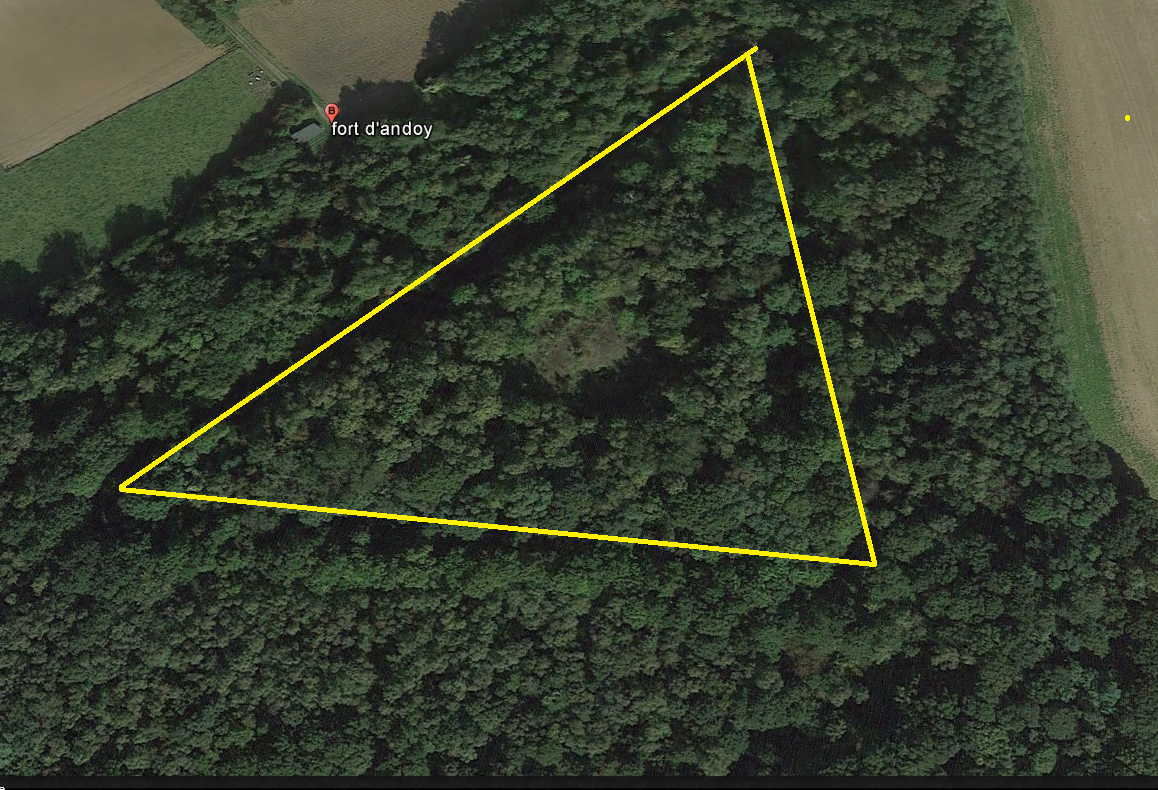

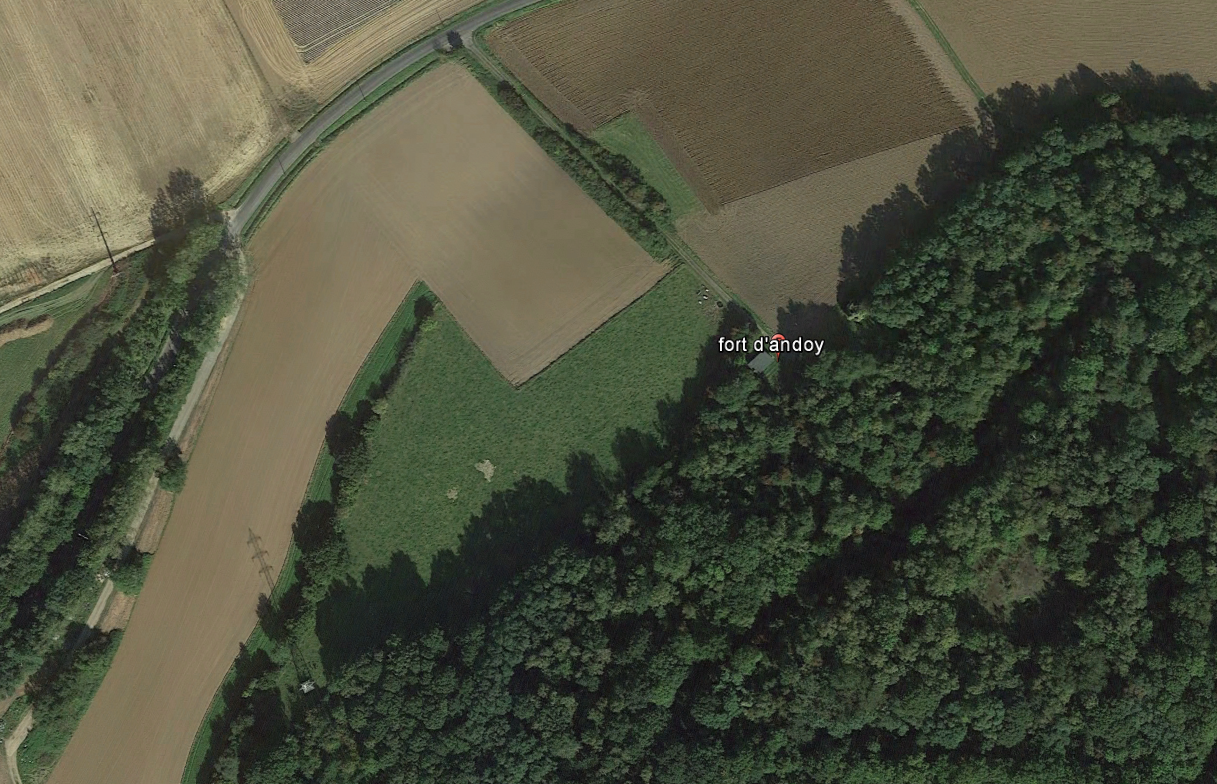

    Fort d  Andoy



                               - Dalle                                 - 1 tourelle à 2 canons 75 GP

- 1 coupole Mi à gauche

- 1 coupole Lg à droite

- Terre-plein                   - 4 tourelles à 1 obusier 75

- Escarpe                             - 1 casemate de défense de la poterne du bâtiment d’entrée à 1 Mi

- Coffre SI                          - 4 casemates à 2 Mi jumelées

- Coffre double SII            - 8 casemates flanquant les fossés latéraux à 4 Mi jumelées

- Bâtiment d’entrée           - 1 casemate de défense à 1 Mi (corps de garde)

 - Tour d’air                         - 6 FM + 1 FM (Bunker)

- Galerie d’aération            - 1 FM

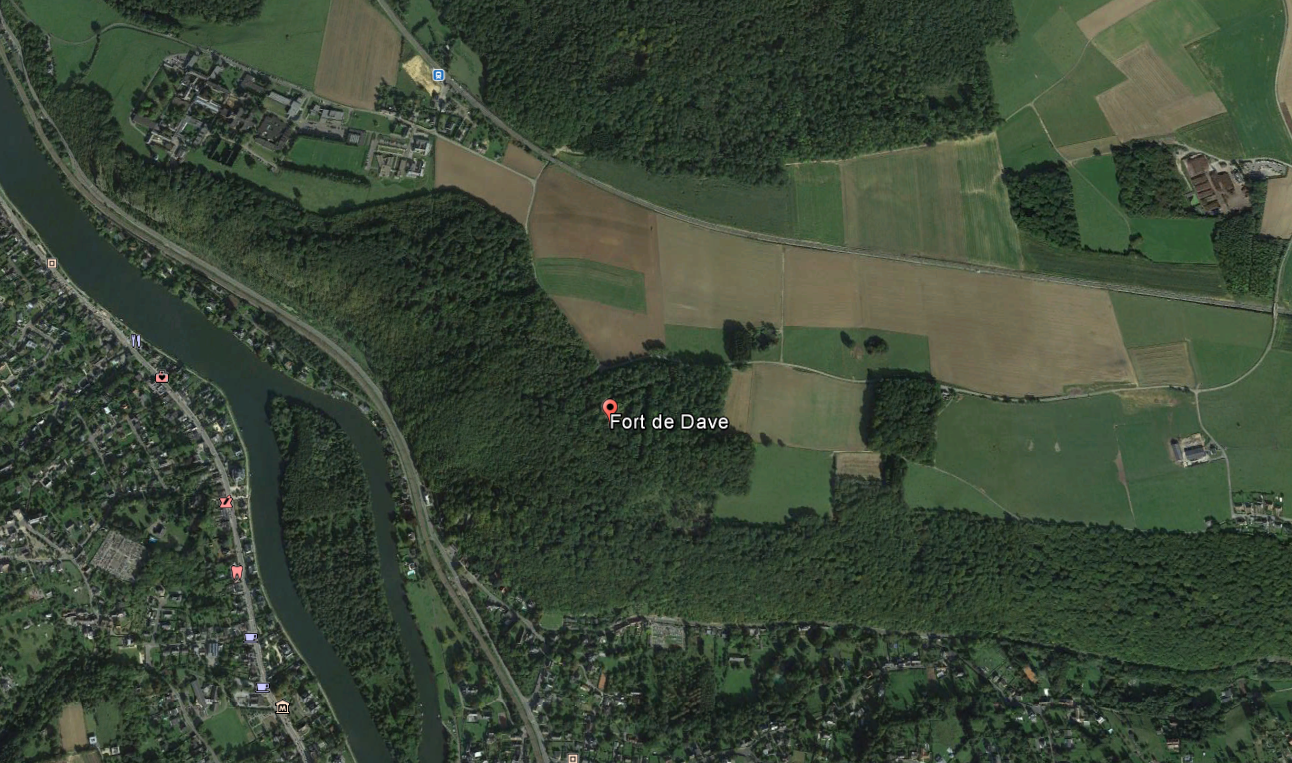

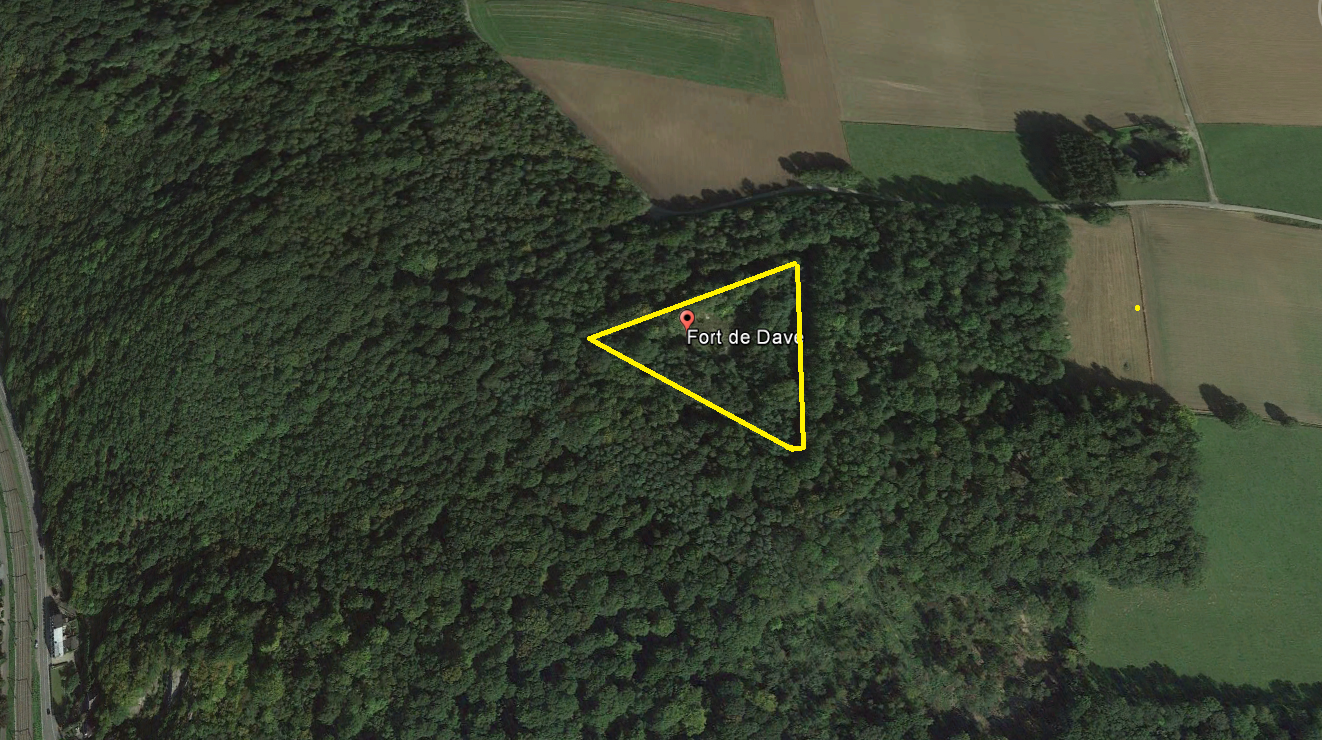

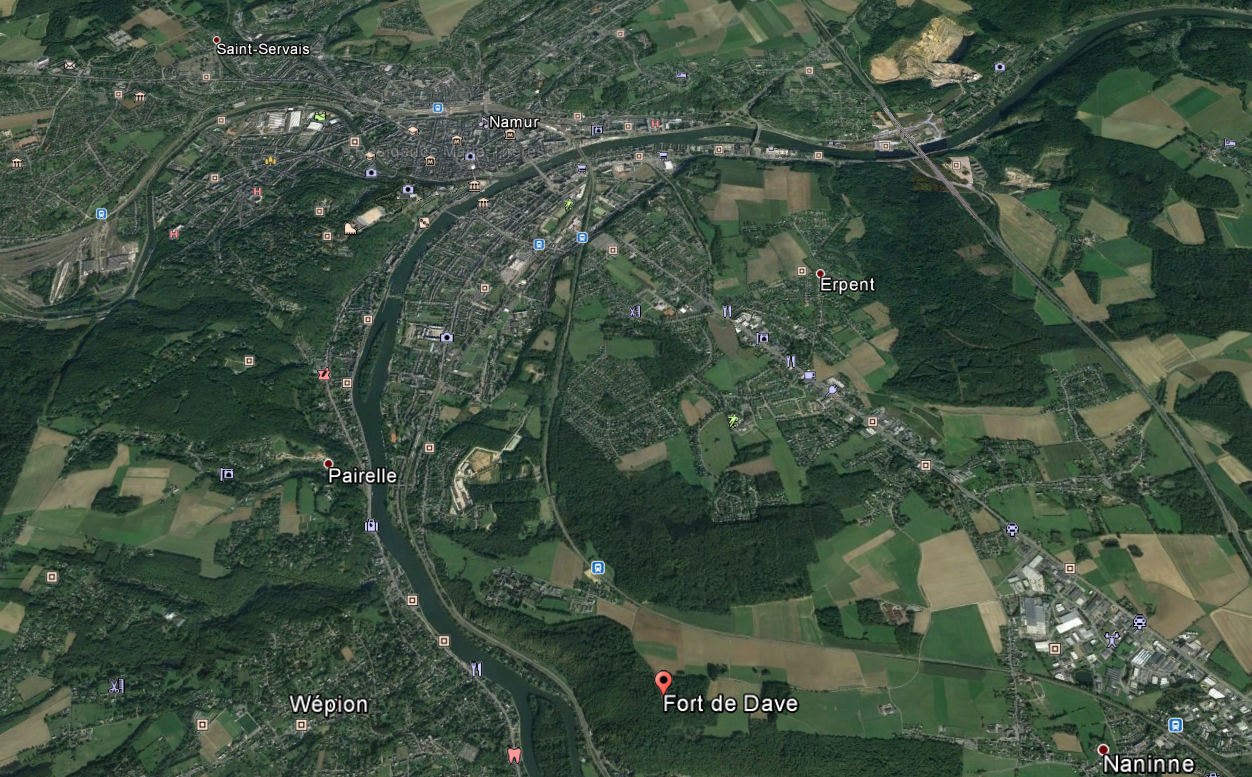

                                   Fort de Dave :






                              - Dalle             - 1 tourelle à 2 canons 75 GP

- 1 coupole pour 2 Mi à gauche

- 1 coupole Lg à droite

- Terre-plein                   - 3 tourelles à 1 obusier 75

- Escarpe                             - 1 casemate de défense de la poterne du bâtiment d’entrée à 1 FM

- Coffre SI                          - 4 casemates à 2 FM

- Coffre double SII            - 8 casemates flanquant les fossés latéraux à 4 FM

- Bâtiment d’entrée           - 1 casemate de défense à 1 FM (corps de garde)

              - Prise d’air                         - 1 abri de défense à 1 canon AC 60, 2 Mi et 1 FM (cloche observation)

               - Galerie d’aération           - ?

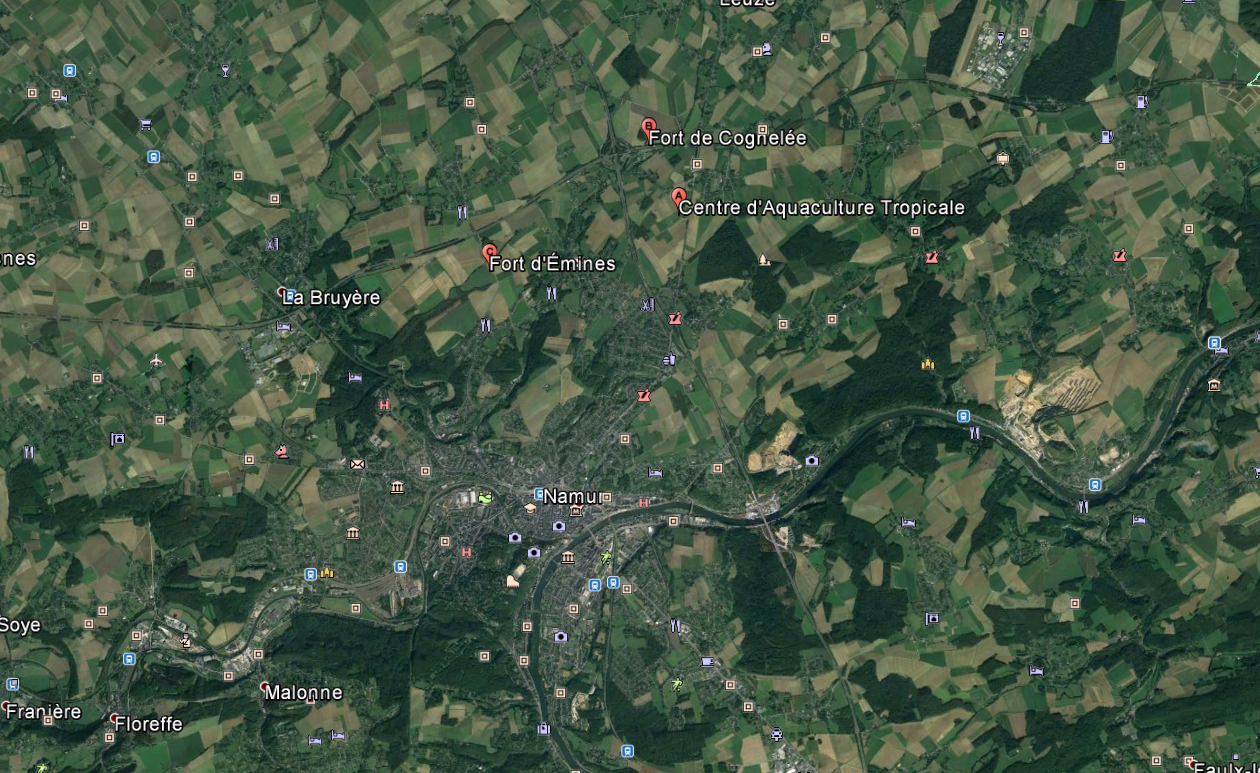

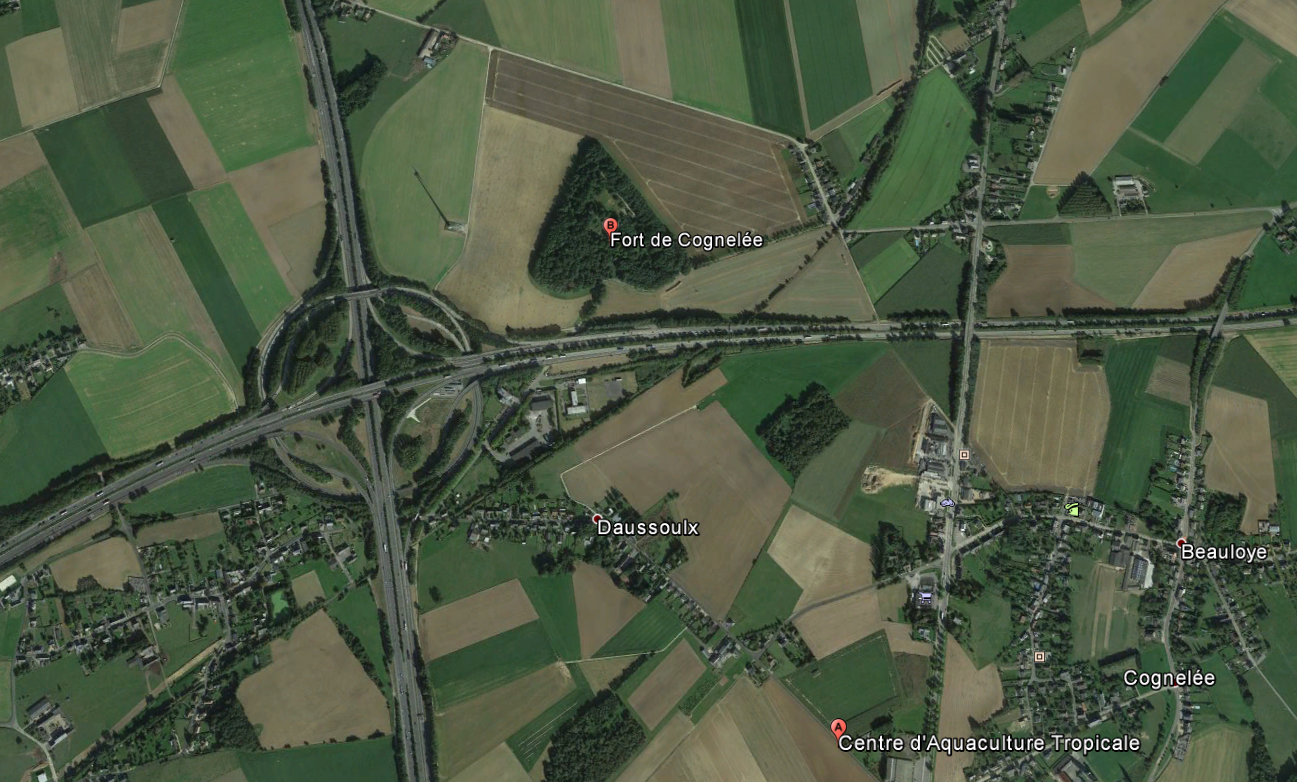

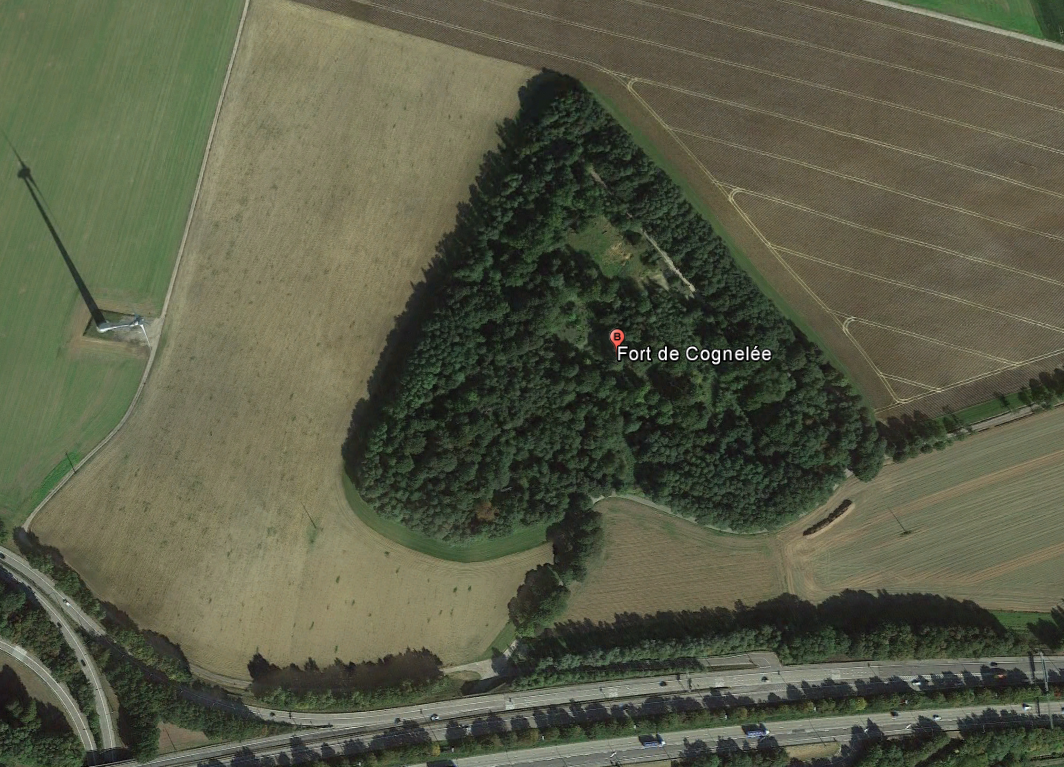

                                Fort de  Cognelée :


                                 - Terre-plein                    - 2 bunkers à 1 embrasure (Mi ?)

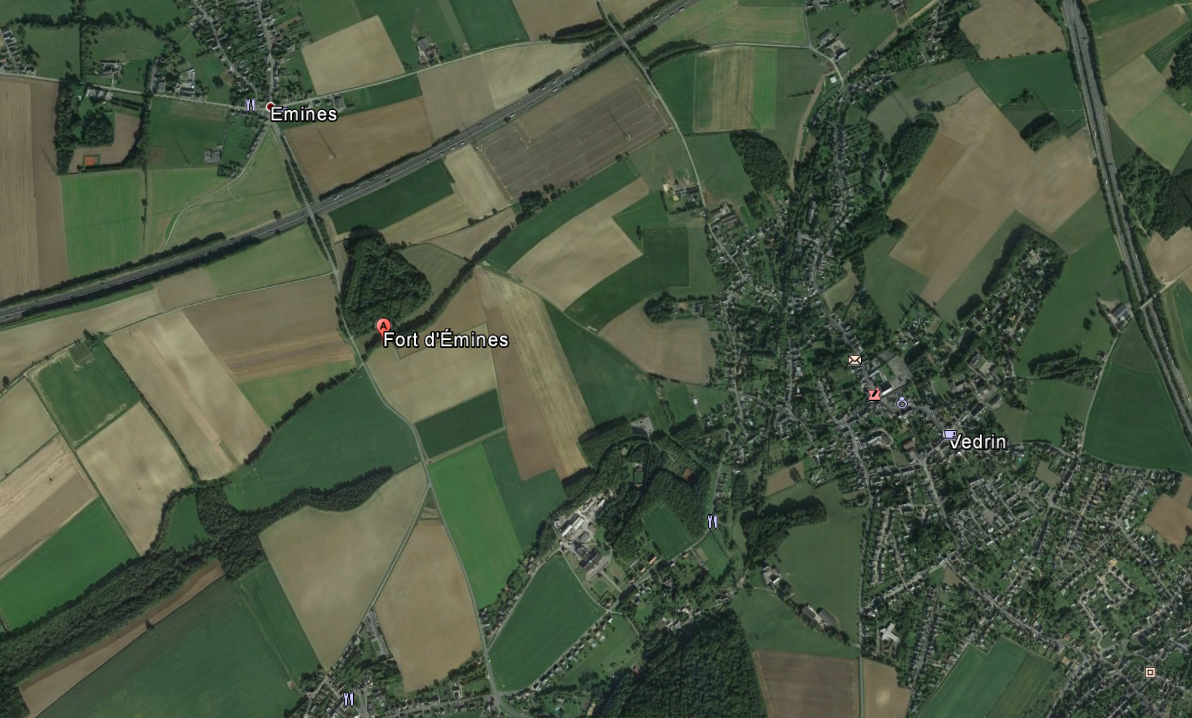

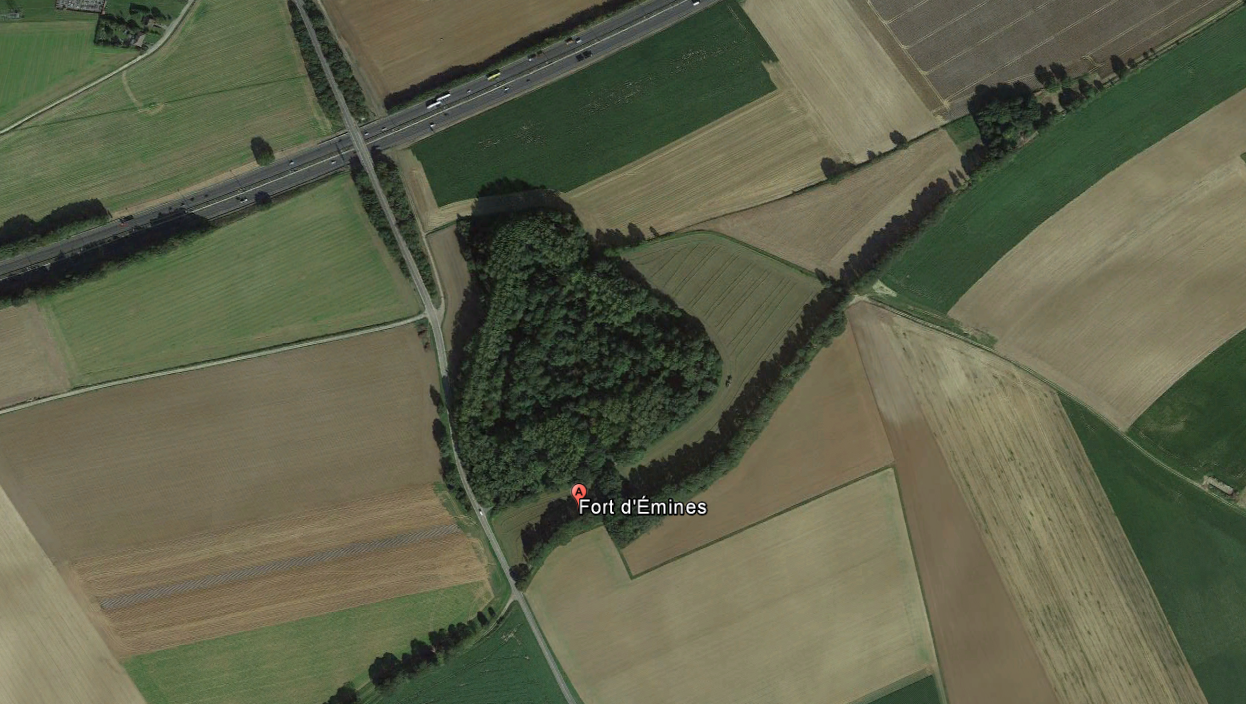

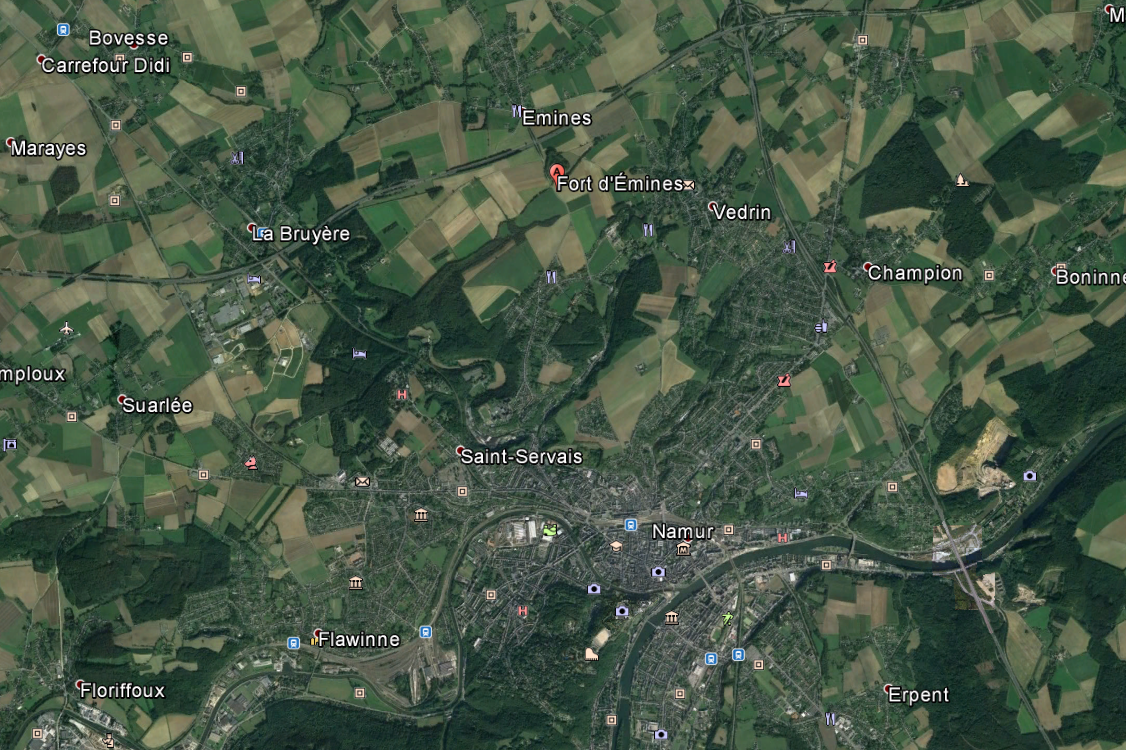

                              Fort d' Emines :

*


                                 - Terre-plein                    - 2 bunkers à 2 Mi jumelées dont 1 est relié aux locaux d’escarpe par un puits

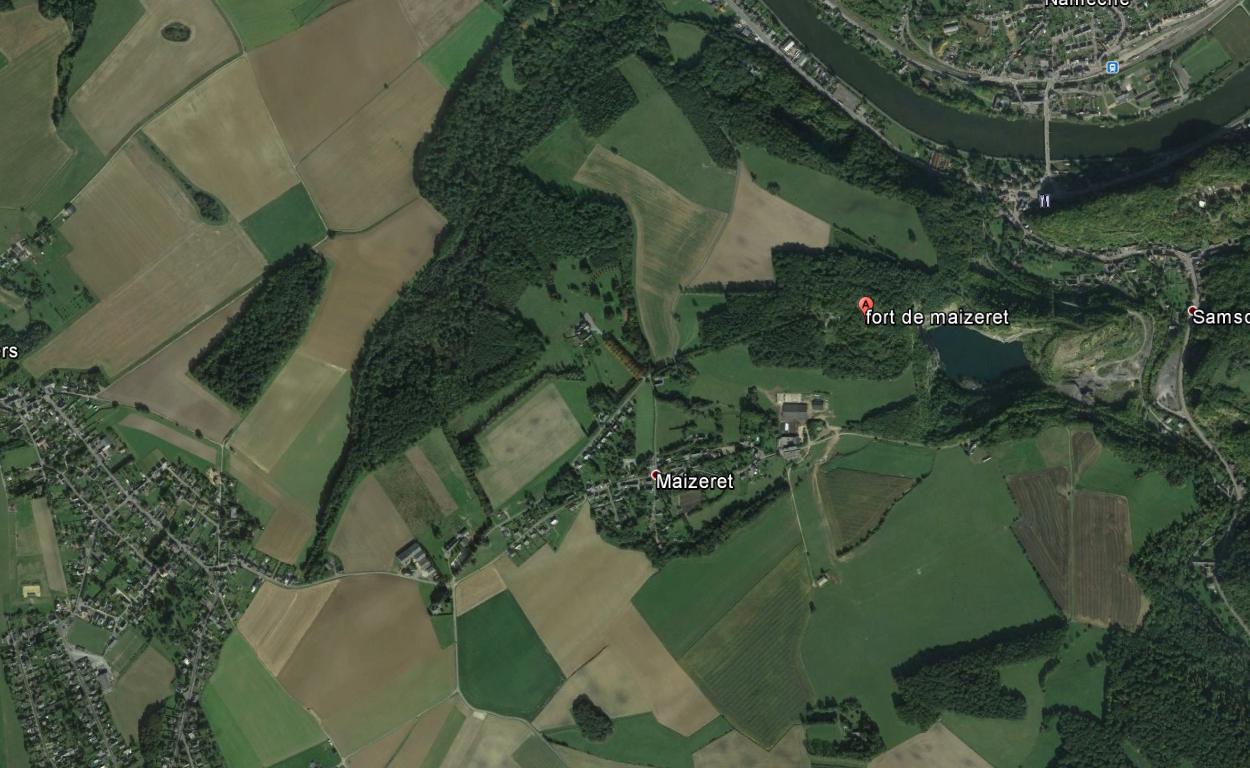

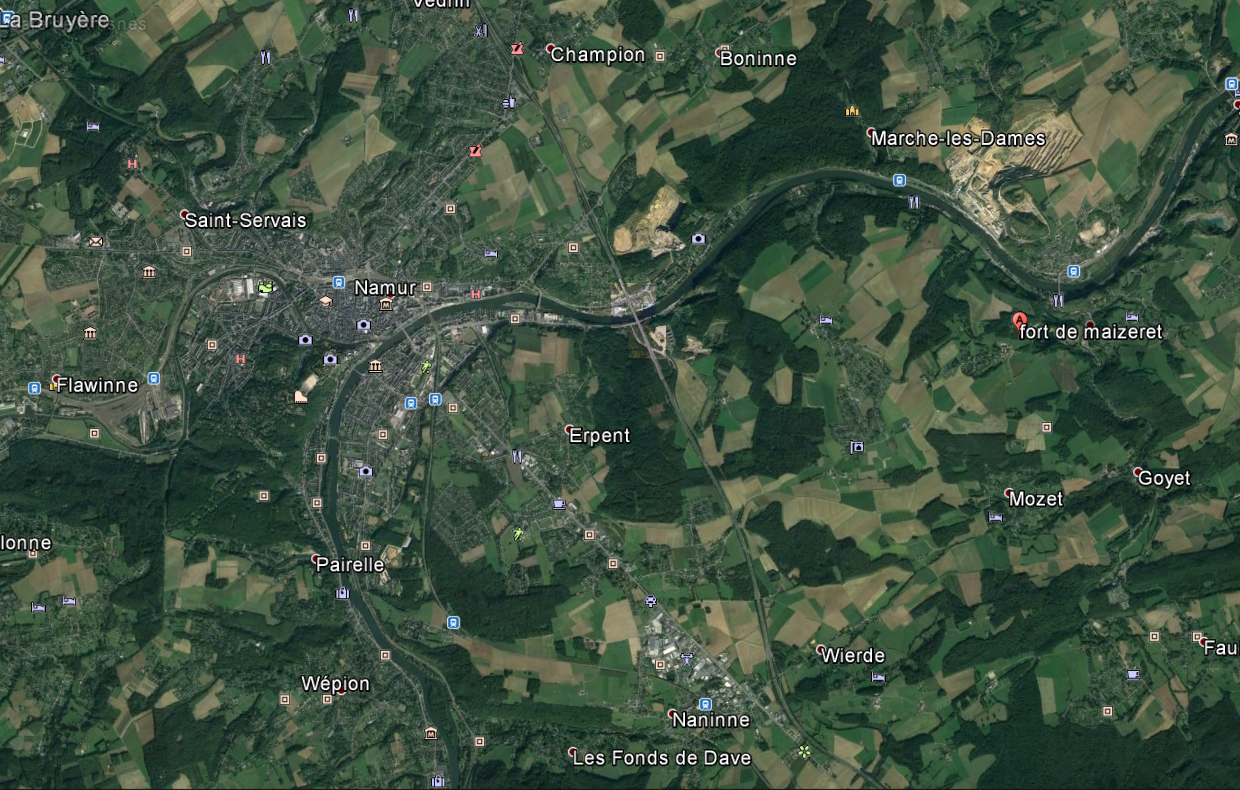

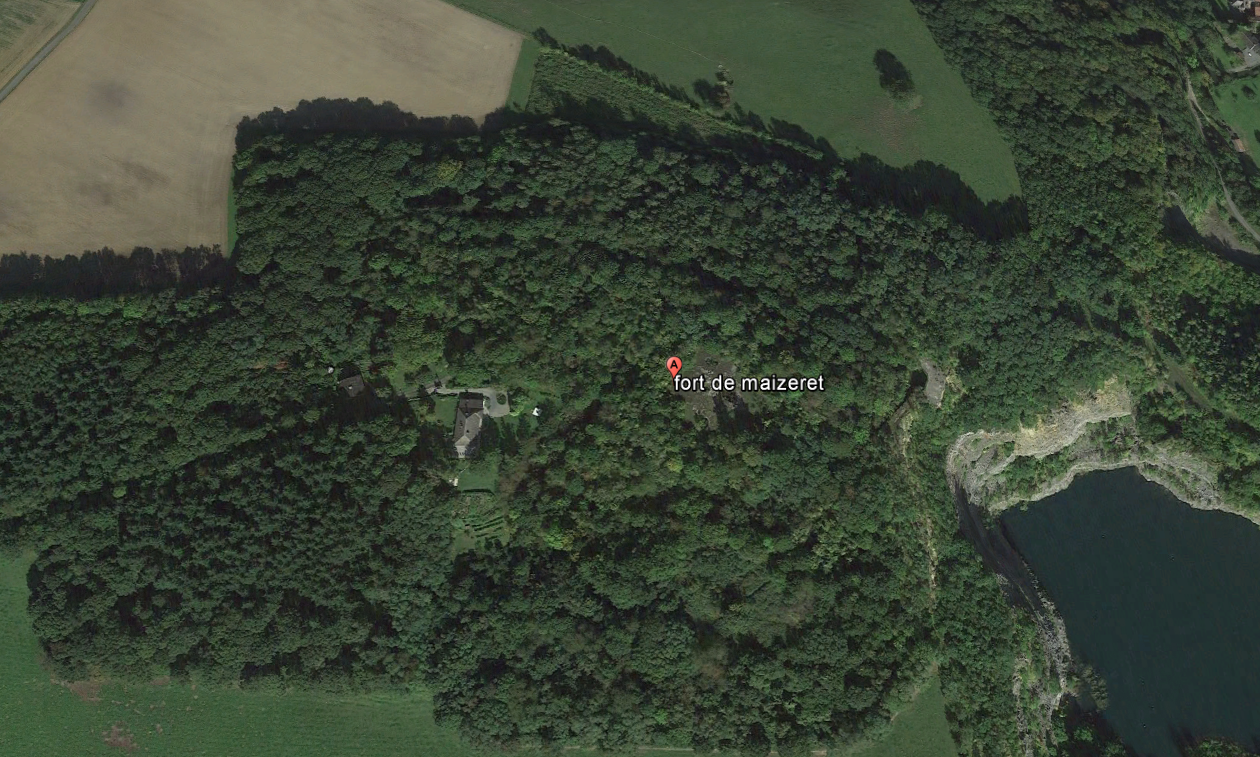

                              Fort de Maizeret :









                                   - Dalle       - 1 tourelle à 2 canons 105

- 1 coupole 2 Lg à gauche

- 1 coupole 2 Mi à droite

      - Terre-plein                   - 4 tourelles à 1 obusier 75

    - Escarpe                             - 1 casemate de défense de la poterne du bâtiment d’entrée à 1 Mi

   - Coffre SI                          - 4 casemates à 2 FM

   - Coffre double SII            - 8 casemates flanquant les fossés latéraux à 4 FM

   - Bâtiment d’entrée           - 1 casemate de défense à 1 FM (corps de garde)

    - Prise d’air                         - 1 abri de relève à 2 FM

   - Galerie d’aération            - ?

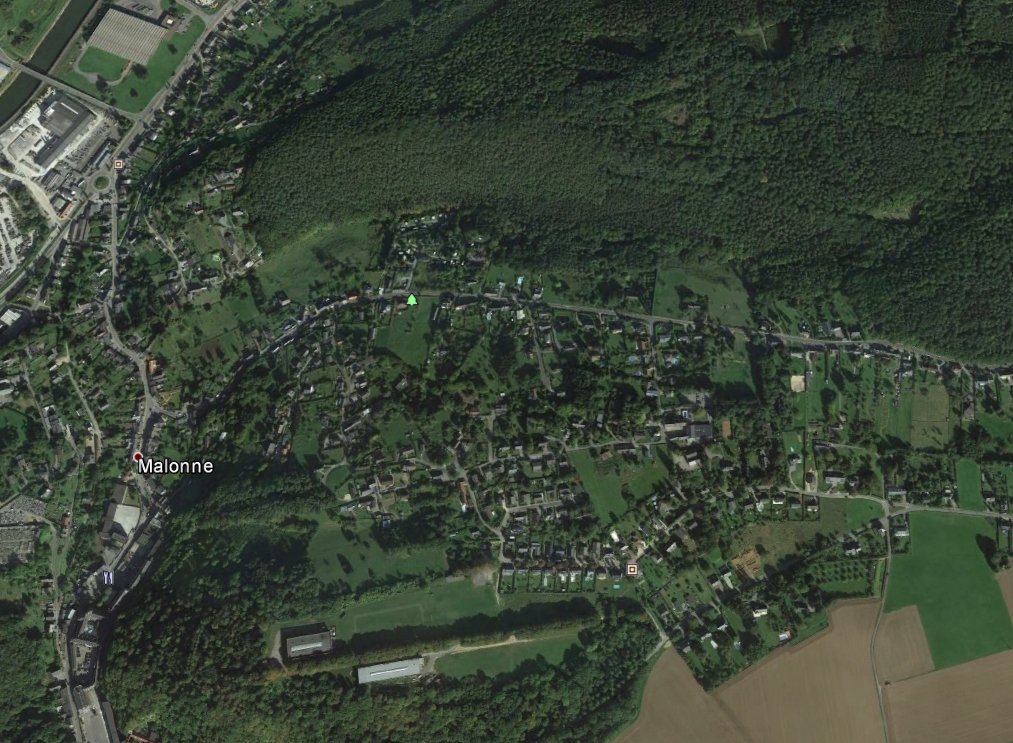

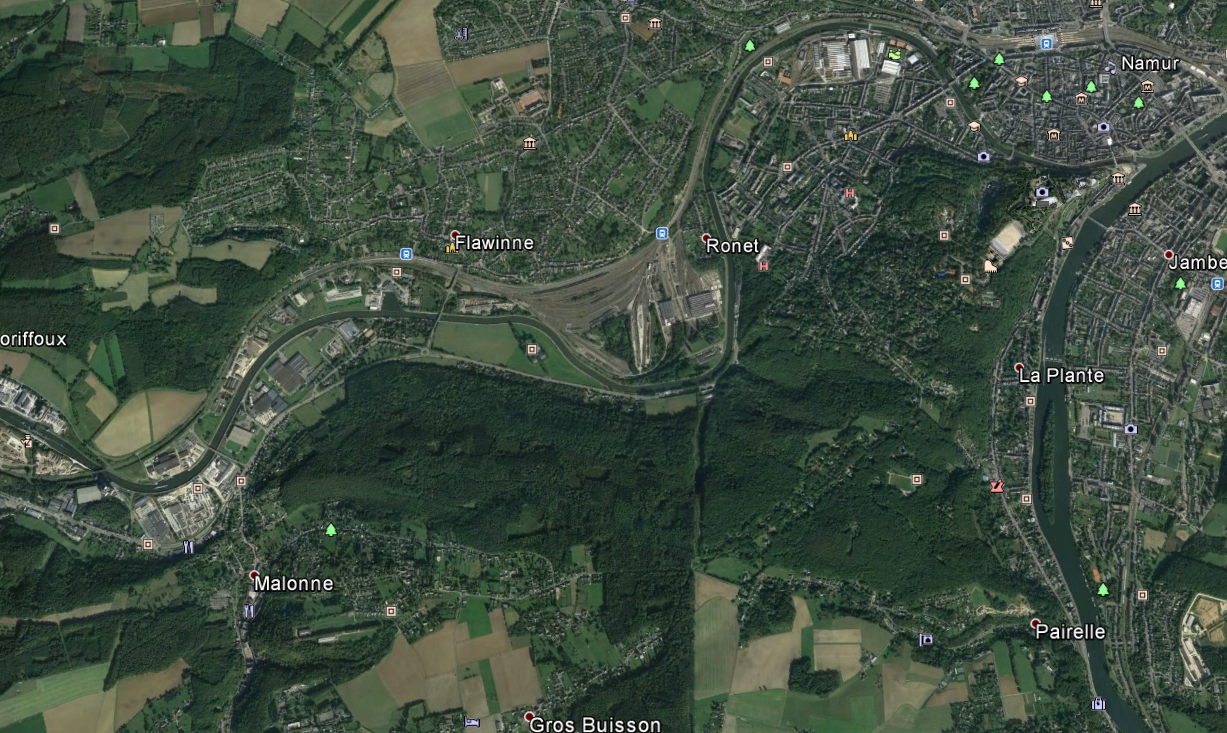

                             Fort de  Malonne :







                               - Dalle                                 - 1 tourelle à 2 canons 75 GP

- 2 coupoles à 2 Lg

- Terre-plein                        - 4 tourelles à 1 obusier de 75

- Escarpe                             - 1 casemate de défense de la poterne du bâtiment d’entrée à 1 FM

- Coffre SI                          - 4 casemates à 2 Mi jumelées

- Coffre SII                         - 4 casemates à 2 Mi jumelées

- Coffre double SIII          - 8 casemates à 4 Mi jumelées

- Bâtiment d’entrée           - 1 casemate de défense du tambour à 1 FM

 - Tour d’air                         - 6 FM + 1 FM (Bunker)

 - Galerie d’aération          - 1 FM

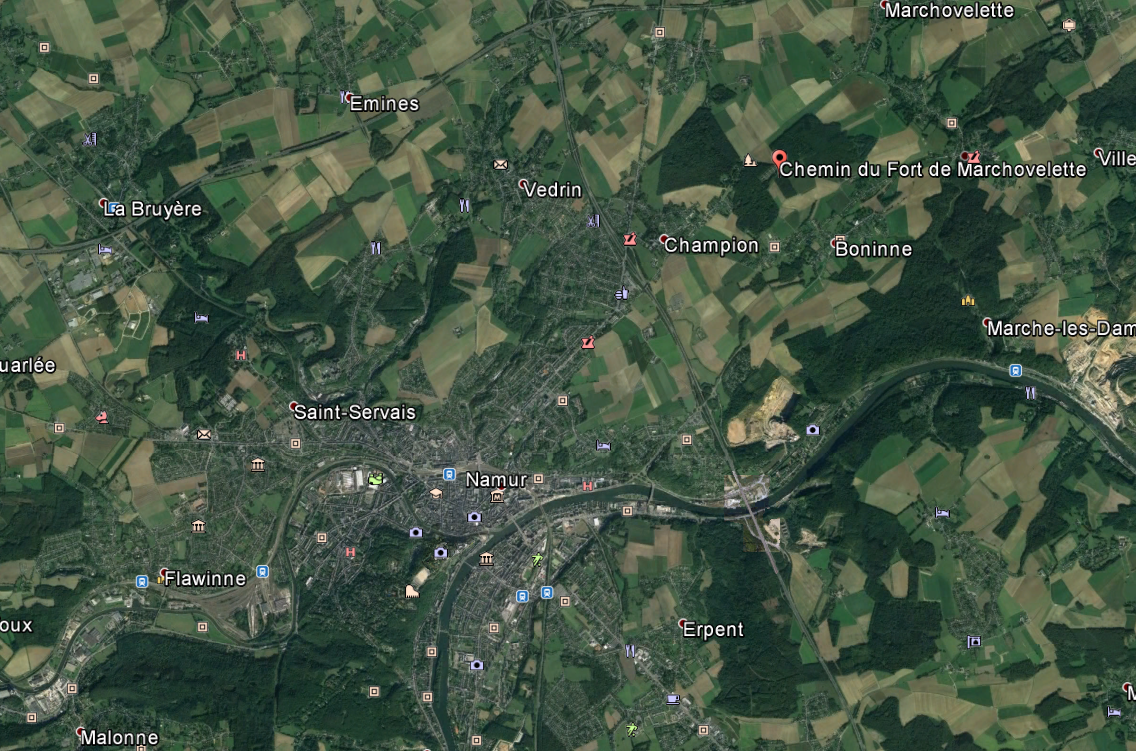

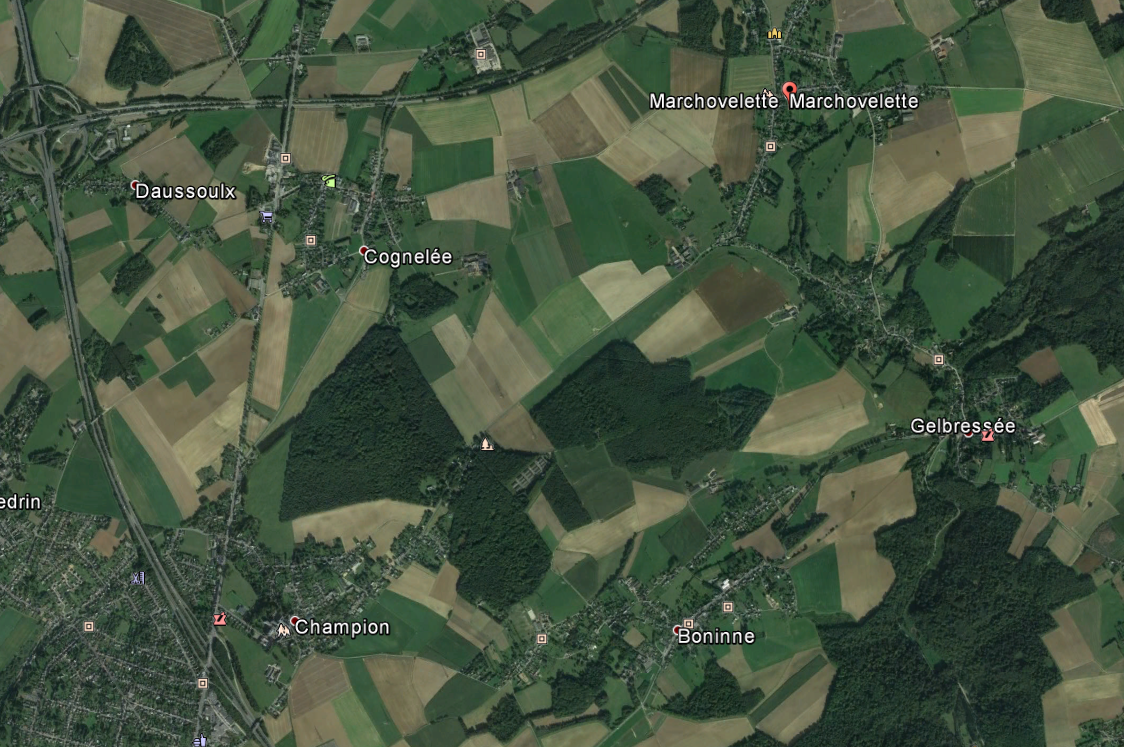

                              Fort de  Marchovelette :


                                - Dalle                                               - 1 tourelle à 2 canons 75 GP

- 1 coupole (2) Mi

- 1 coupole (2) Lg

- Terre-plein                        - 3 tourelles à 1 obusier de 75

- Escarpe                             - 1 casemate de défense de la poterne du bâtiment d’entrée à 1 Mi

- Coffre SI                          - 4 casemates à 2 Mi jumelées

- Coffre double SII            - 8 casemates à 4 Mi jumelées

- Bâtiment d’entrée           - 1 casemate de défense du tambour à 1 Mi (corps de garde)

 - Tour d’air                         - 6 FM + 1 FM (Bunker)

 - Galerie d’aération          - 1 FM

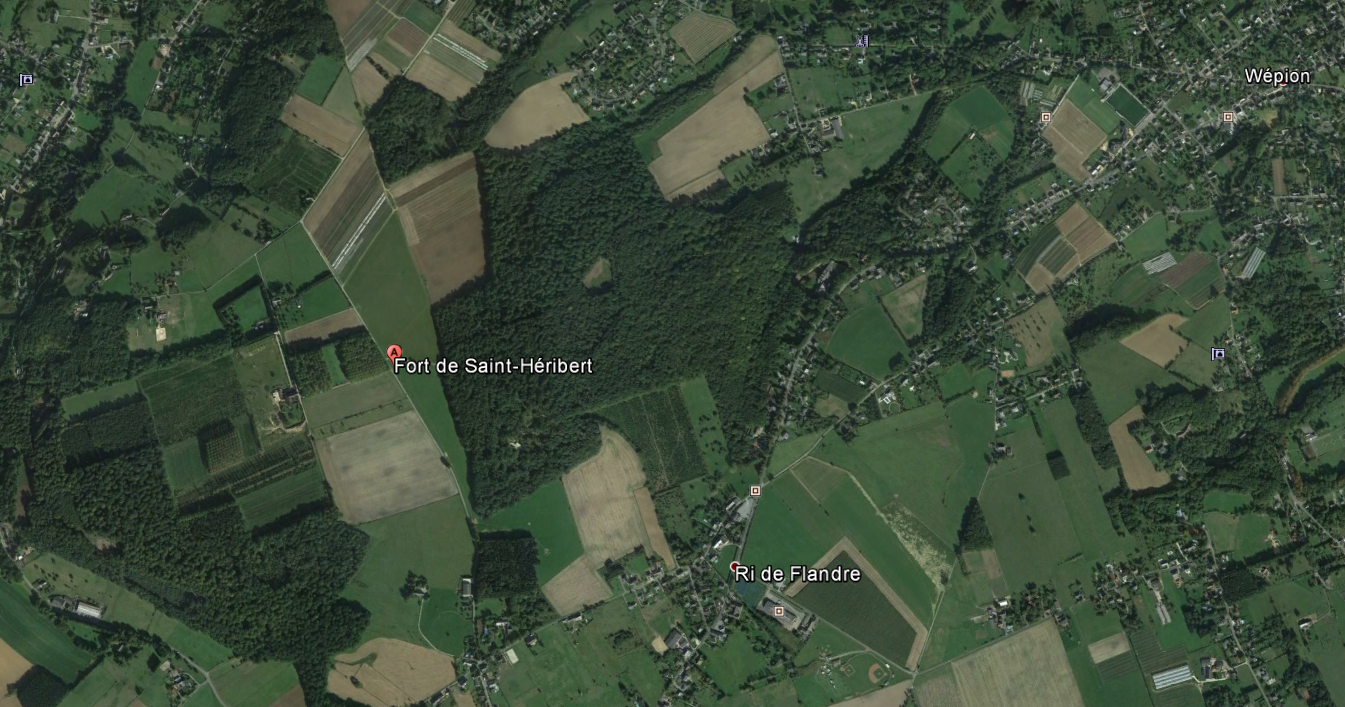

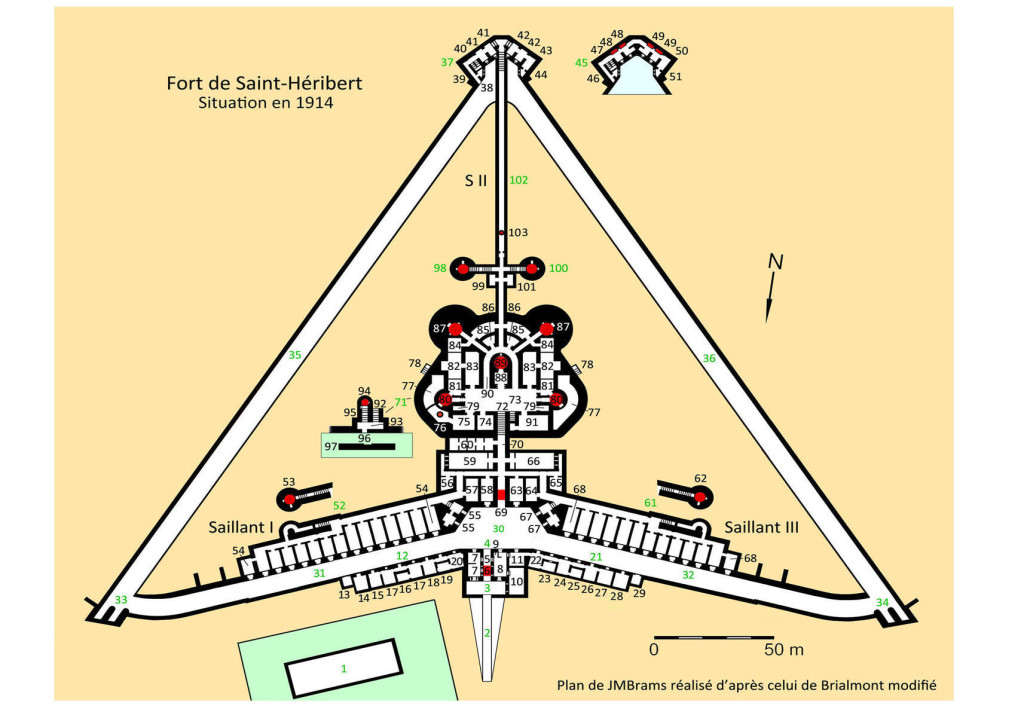

                              Fort de Saint-Héribert :




                              - Dalle                                  - 1 tourelle à 2 canons 75 GP

- 2 coupoles à 2 Mi

- Terre-plein                        - 4 tourelles à 1 obusier de 75

- Escarpe                             - 1 casemate de défense de la poterne du bâtiment d’entrée à 1 Mi

- Coffre SI                          - 4 casemates à 2 Mi jumelées

- Coffre double SII            - 8 casemates à 4 Mi jumelées

- Bâtiment d’entrée           - 1 casemate de défense du tambour à 1 Mi (corps de garde)

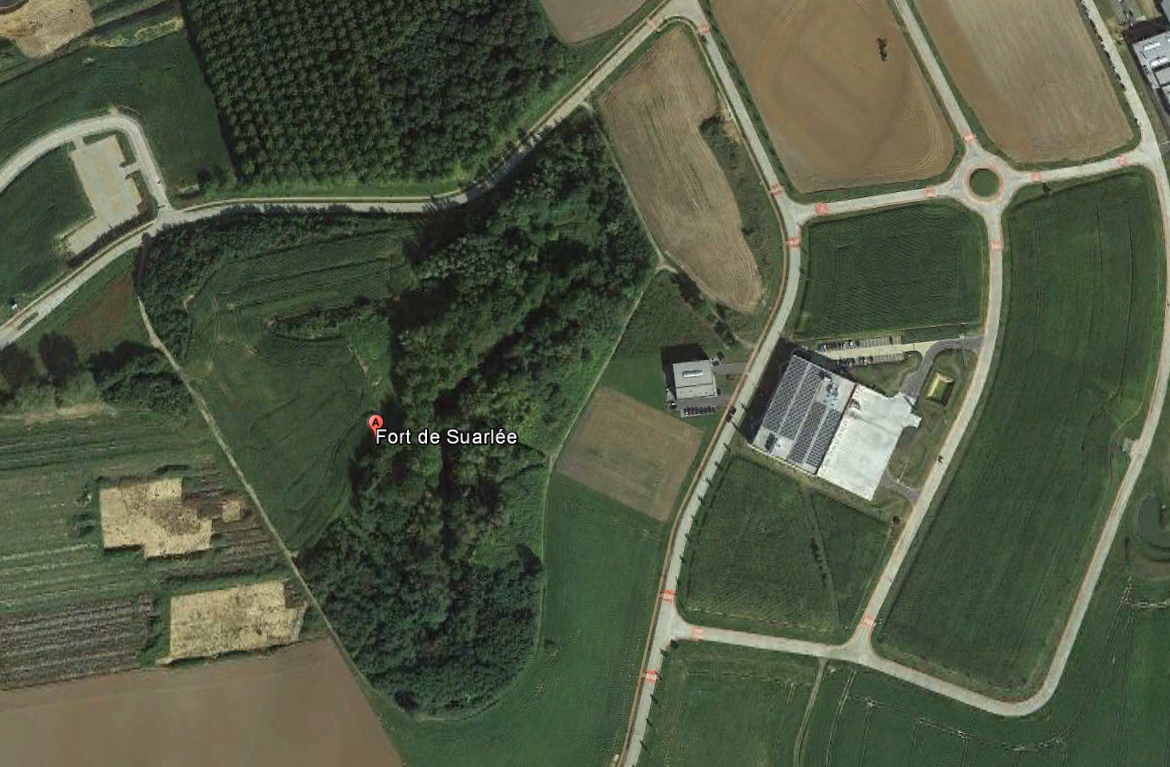

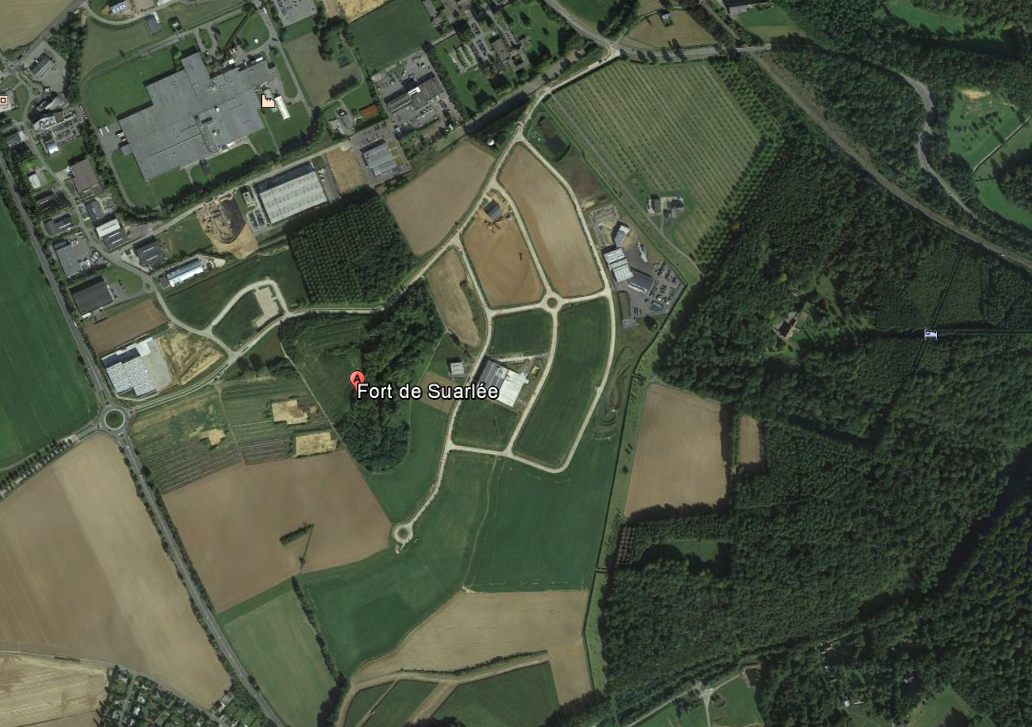

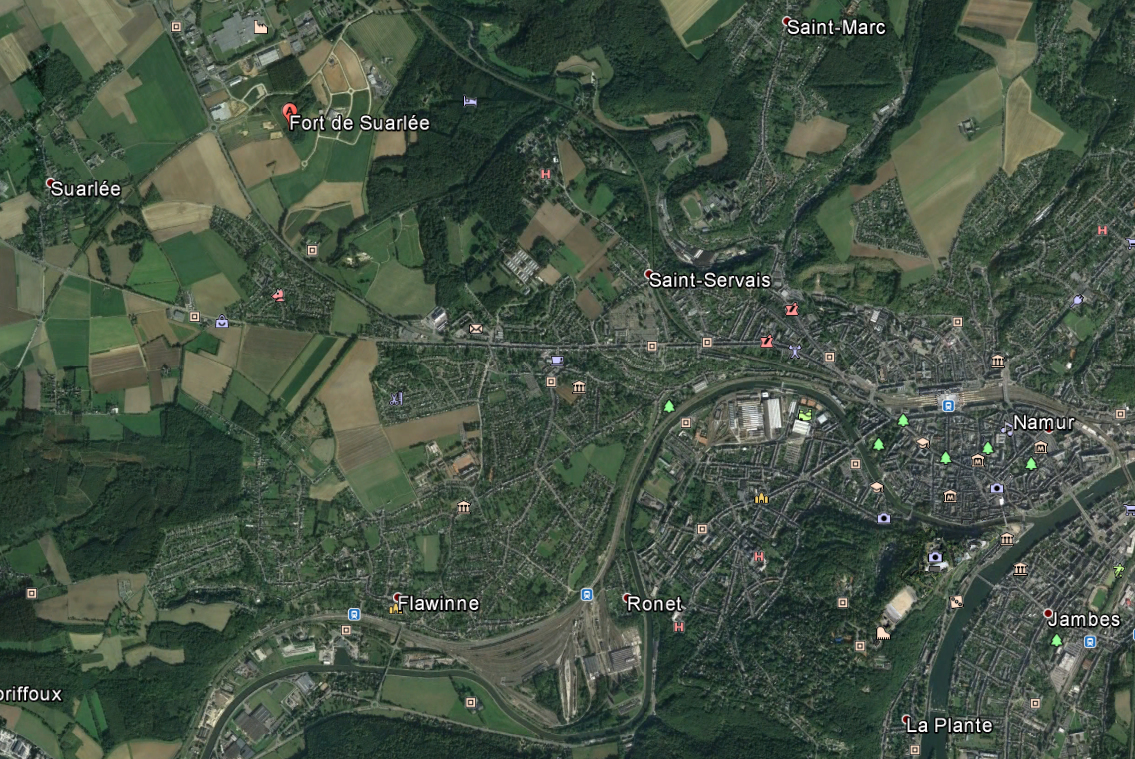

                              Fort de  Suarlée :




                                - Dalle                                               - 1 tourelle à 2 canons 75 GP

- 2 coupoles à 2 Mi jumelées

- Terre-plein                         - 4 tourelles à 1 obusier de 75

- Escarpe                              - 1 casemate de défense de la poterne du bâtiment d’entrée à 1 Mi jumelée

- 2 casemates flanquant le fossé de gorge vers SI à 2 Mi jumelées

                                               - 2 casemates flanquant le fossé de gorge vers SIII à 2 Mi jumelées

- Coffre SI                            - 4 casemates à 2 Mi jumelées

- Coffre double SII             - 8 casemates flanquant les fossés latéraux à 4 Mi jumelées

- Bâtiment d’entrée            - 1 casemate de défense du tambour à 1 Mi jumelée (corps de garde)

- Tour d’air                          - 6 FM + 1 FM (Bunker)

- Galerie d’aération            - 1 FM
