URSS Artillerie SAM 2

Article écrit par : Claude Balmefrezol

Mis en ligne le 05/09/2016 à 23:28:08

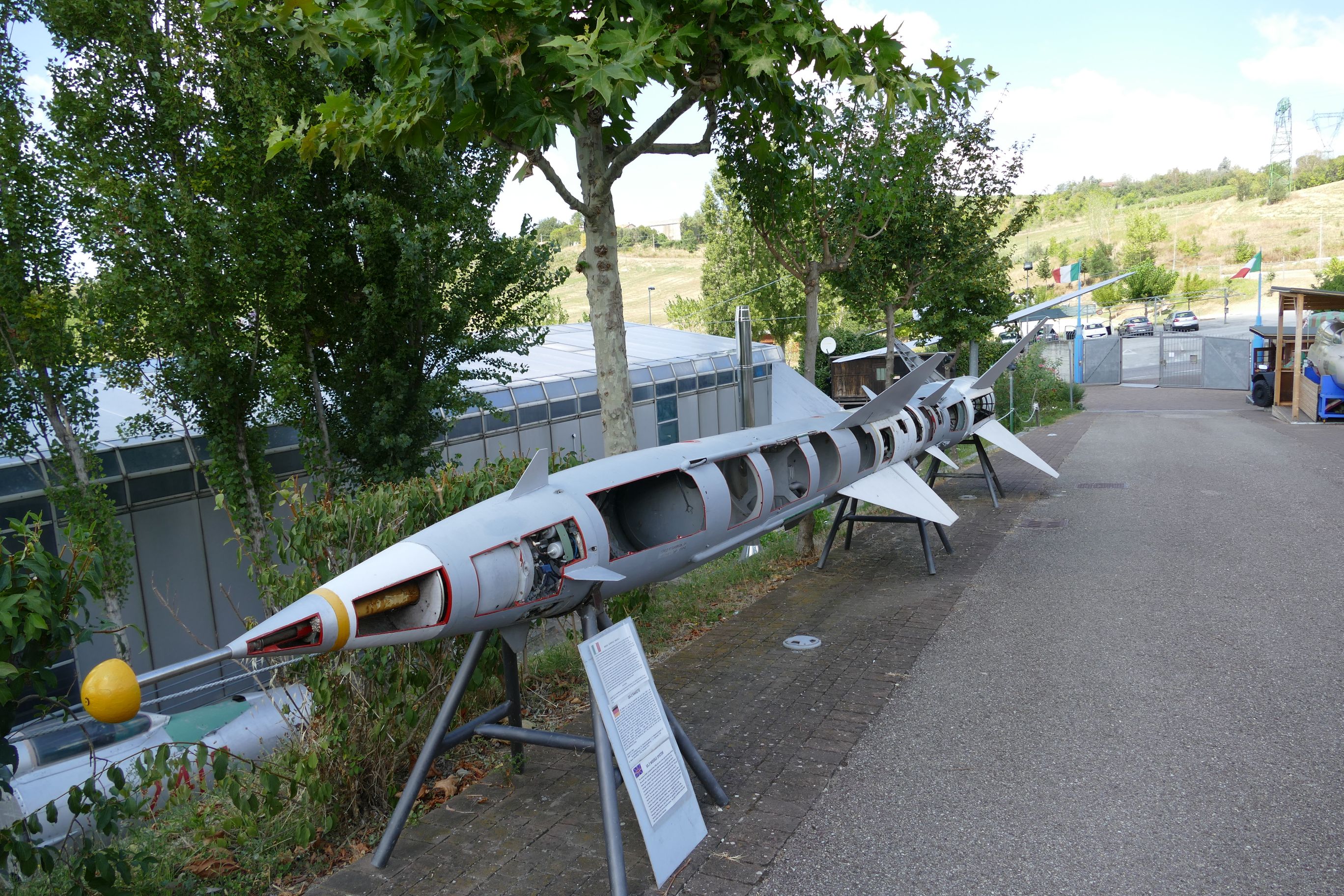

Anatomie d'un missile

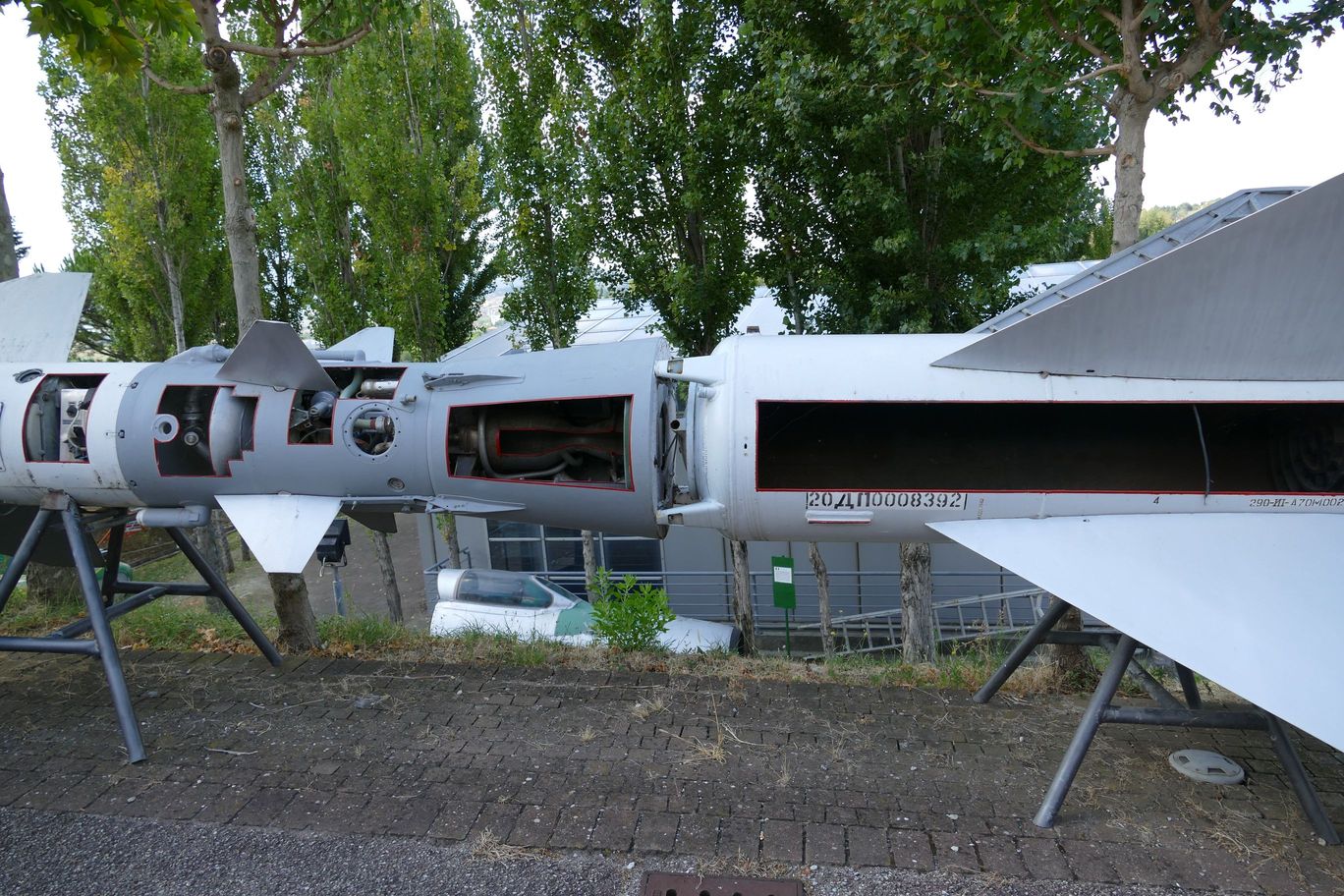

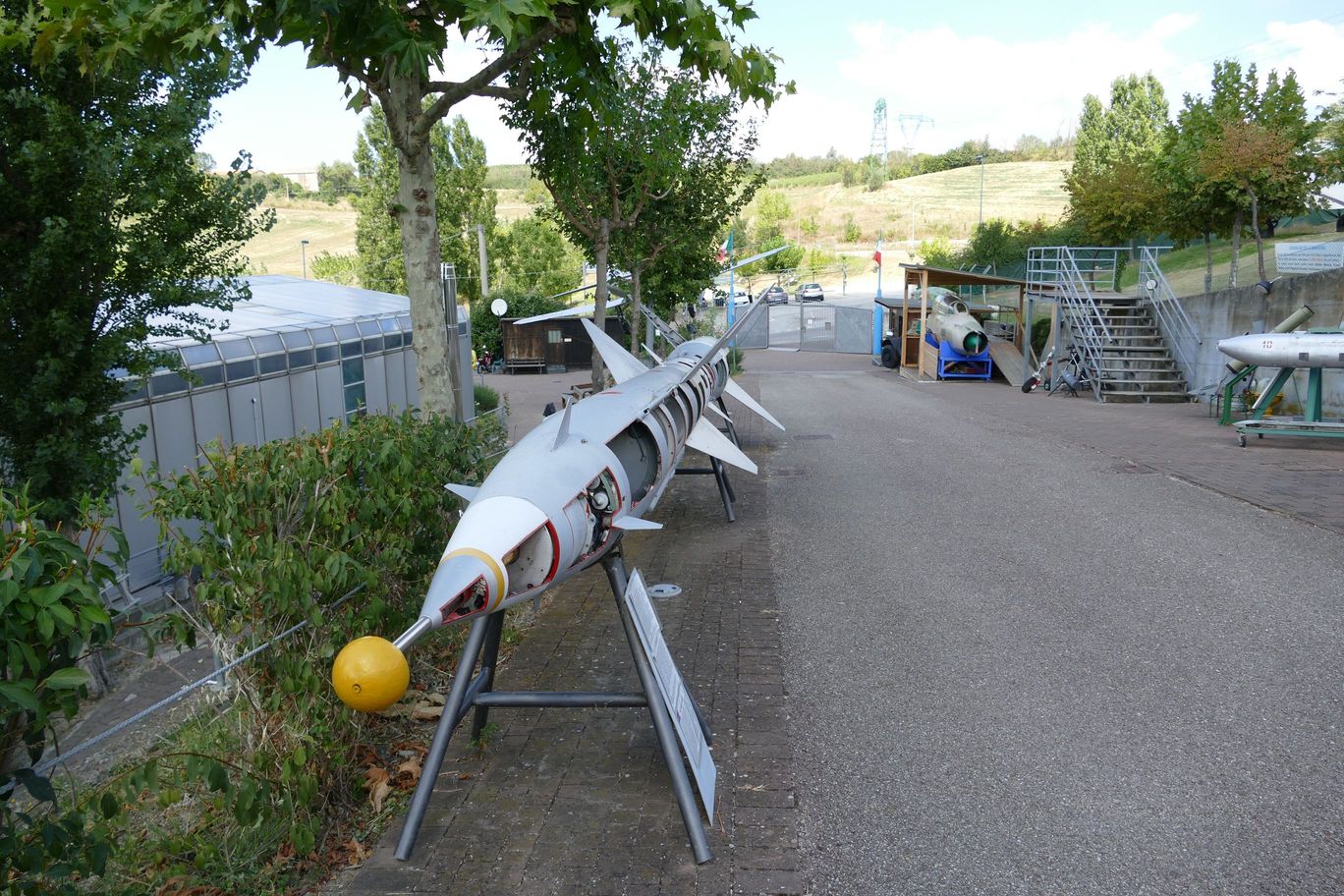

 SA-2 Guideline Rimini
  Зенитный Ракетный  Комплекс С-75 Двина/Десна/Волхов

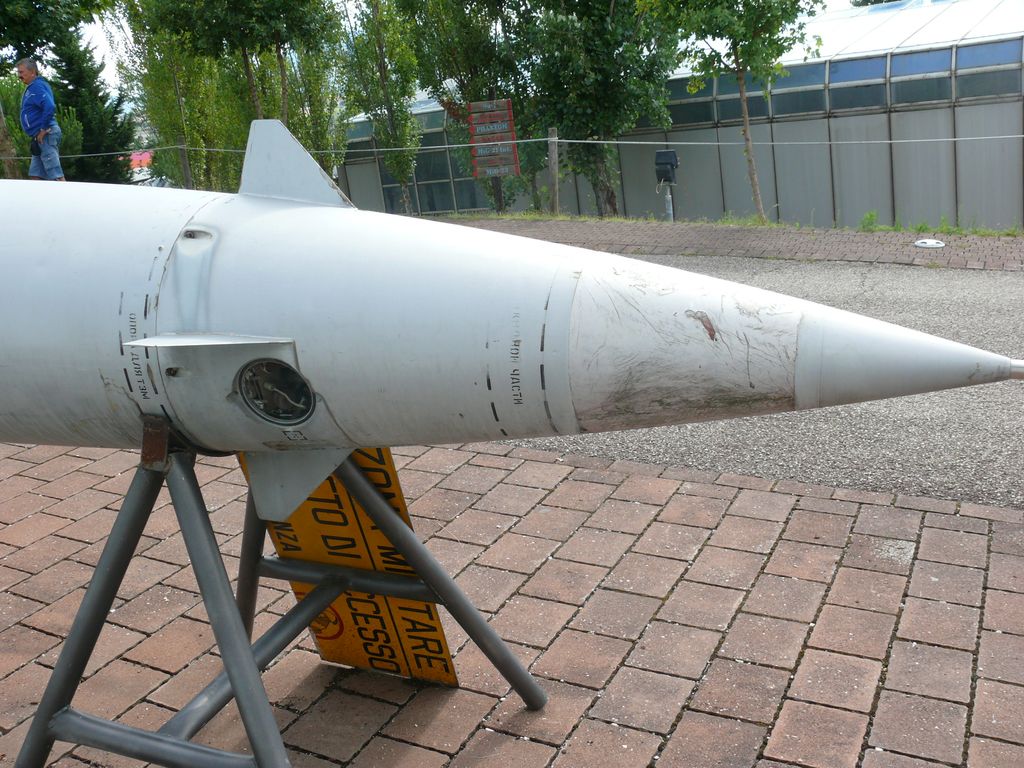

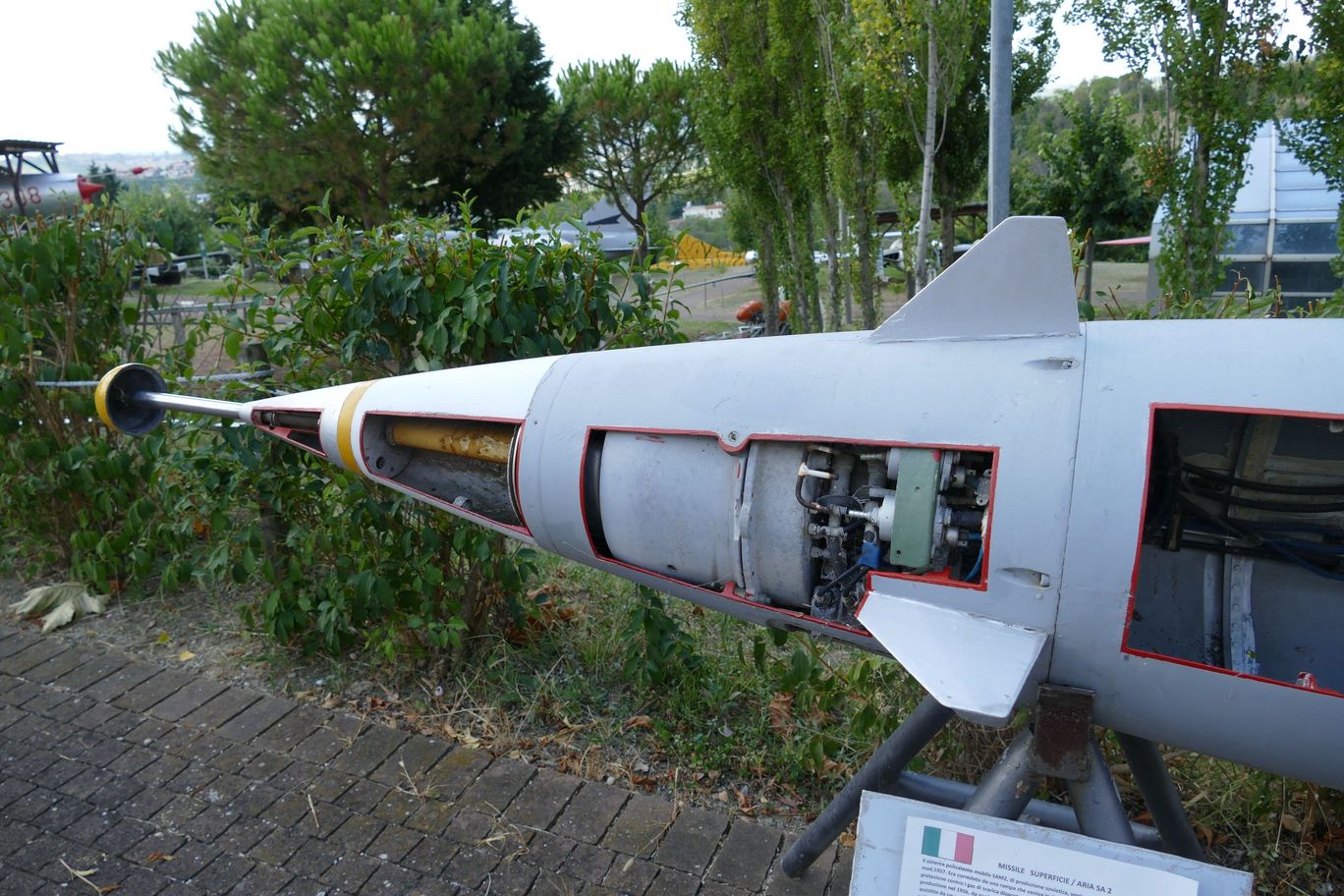

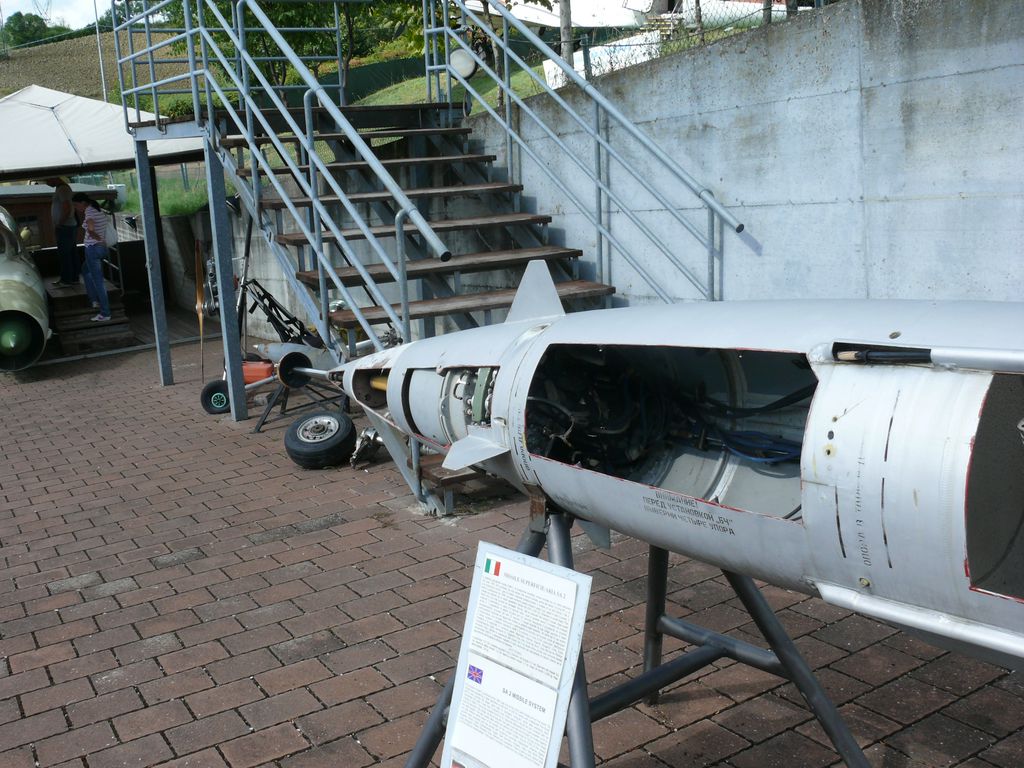

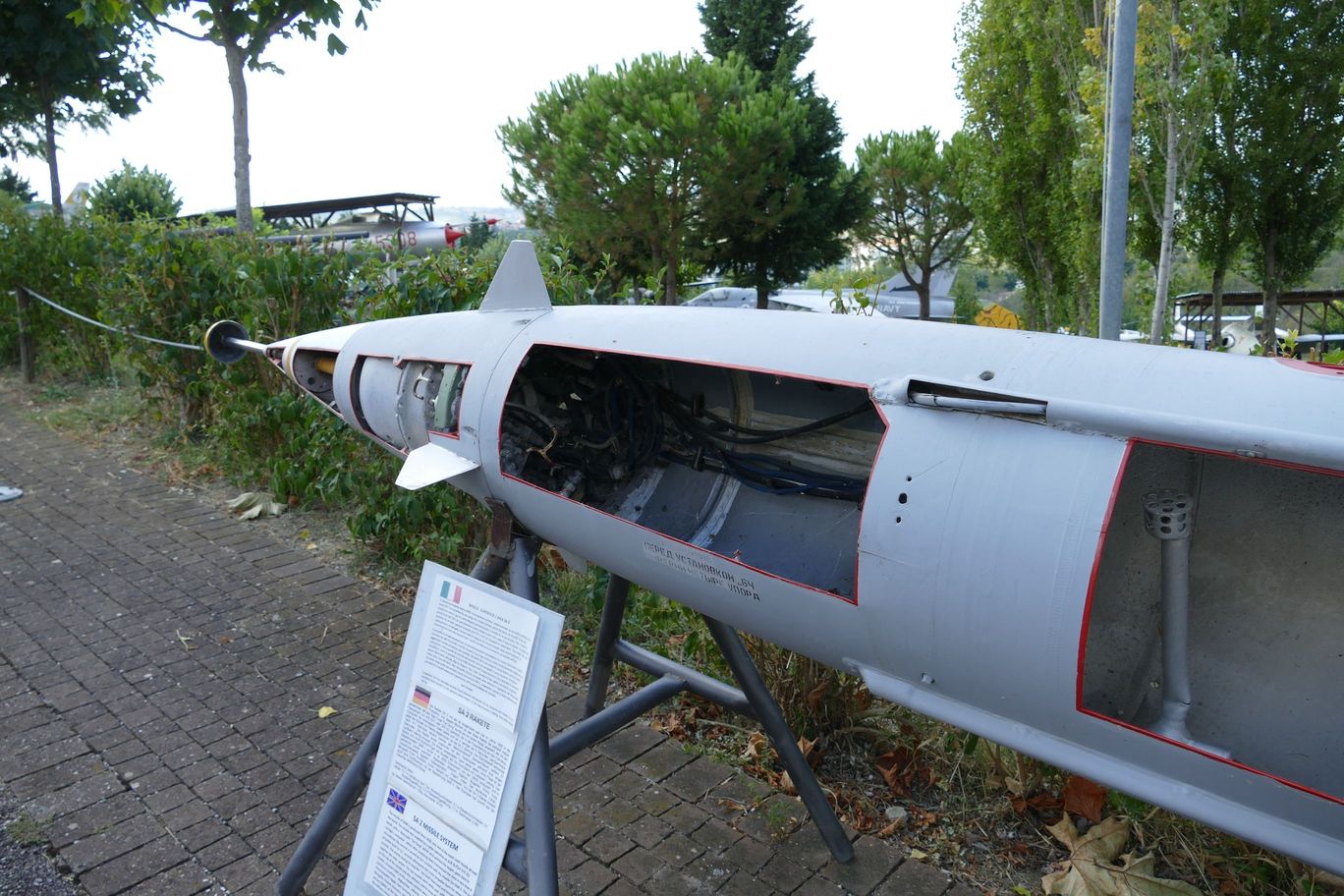

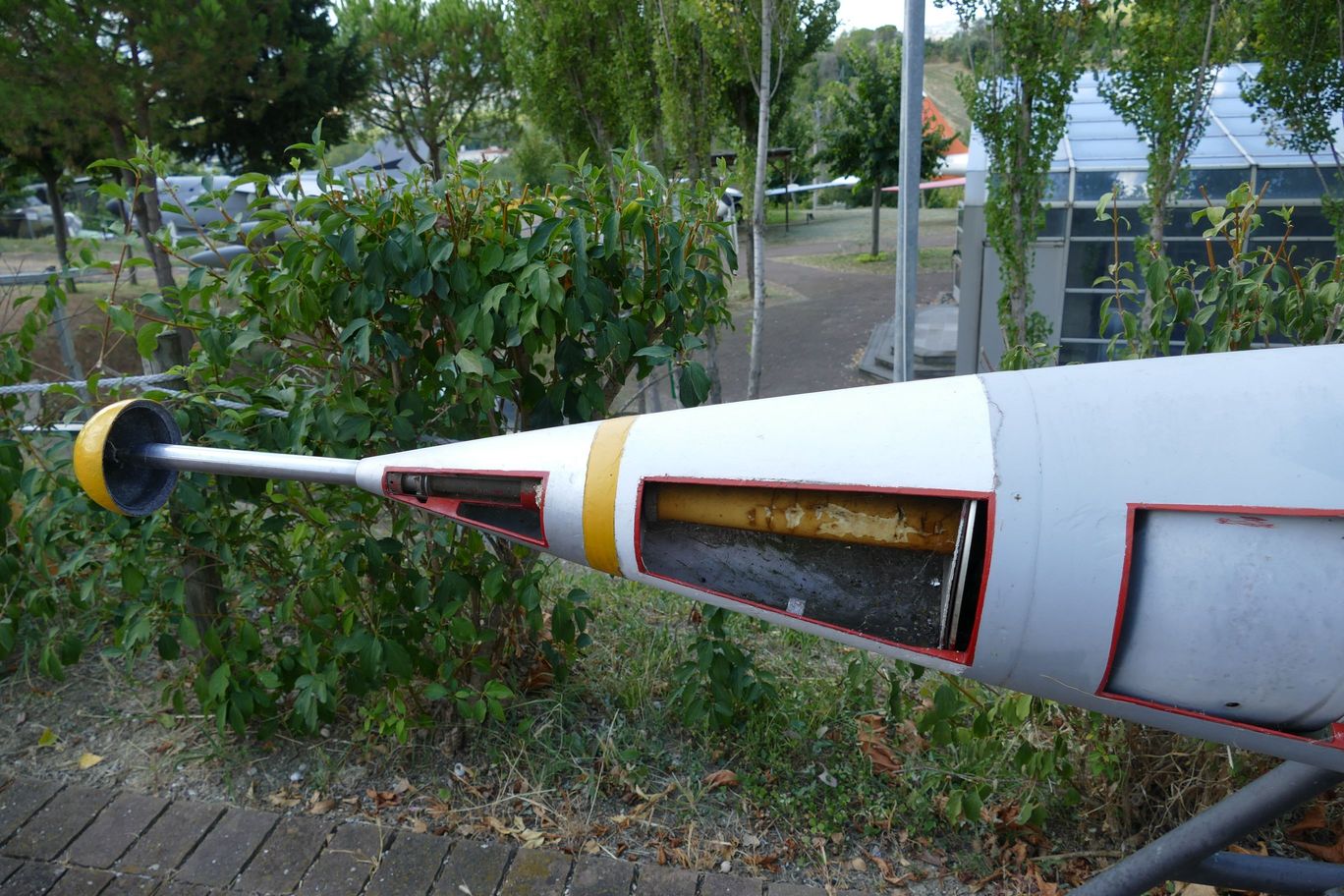

Tube Pitot+Antenne pour fusee de proximité
Tube Pitot+Antenne pour fusee de proximité (coté droit)

Antenne pour de dection de la fusée de proximite  + Radio Fr 15 Shmel

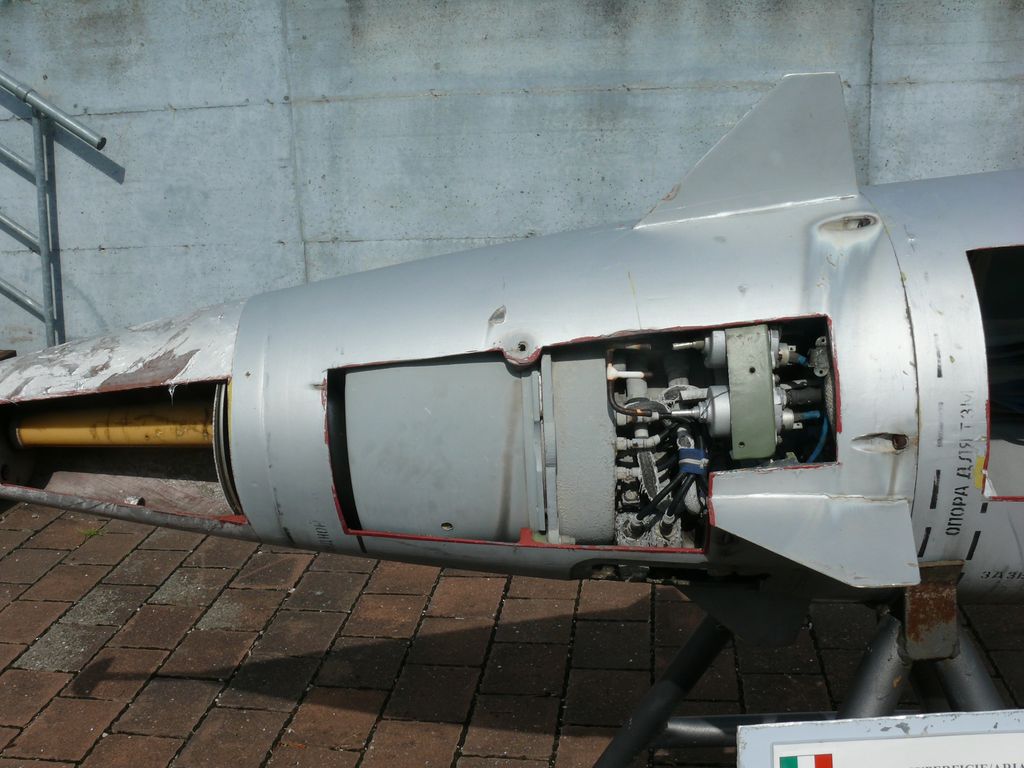

Tête Militaire V 88

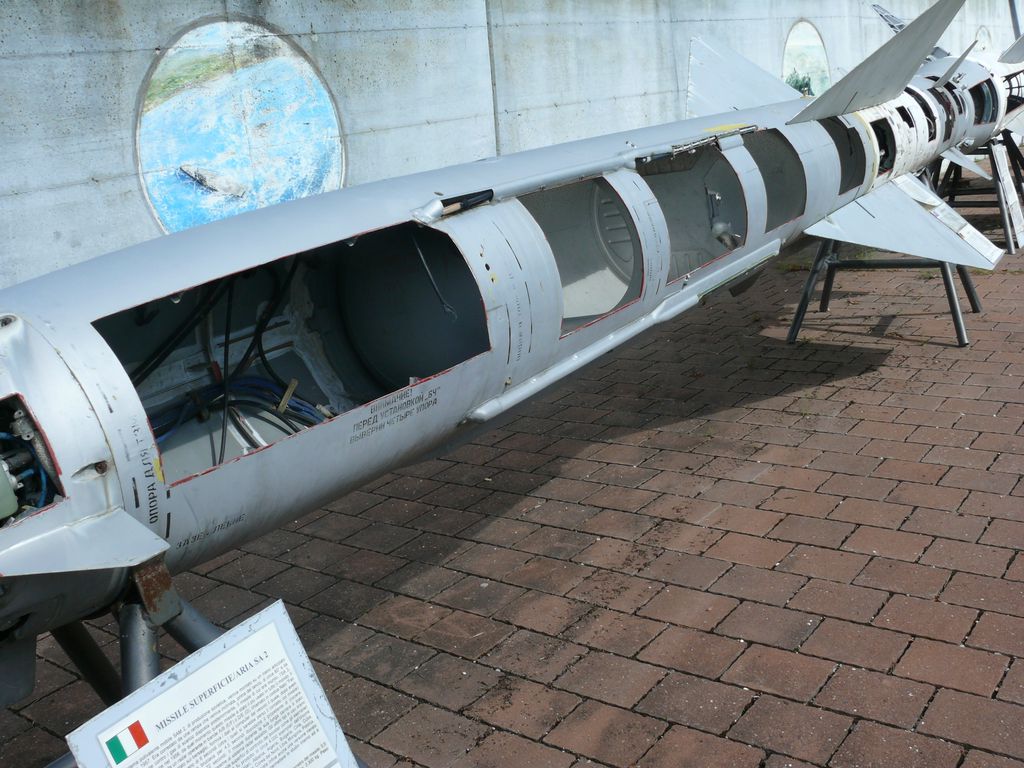

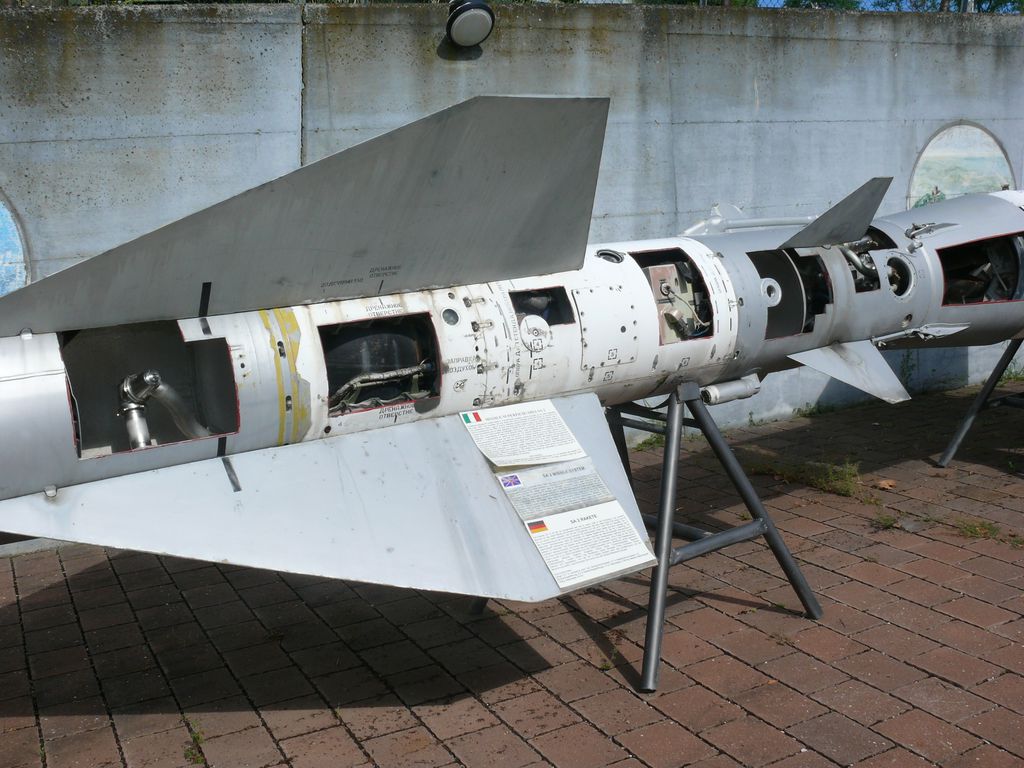

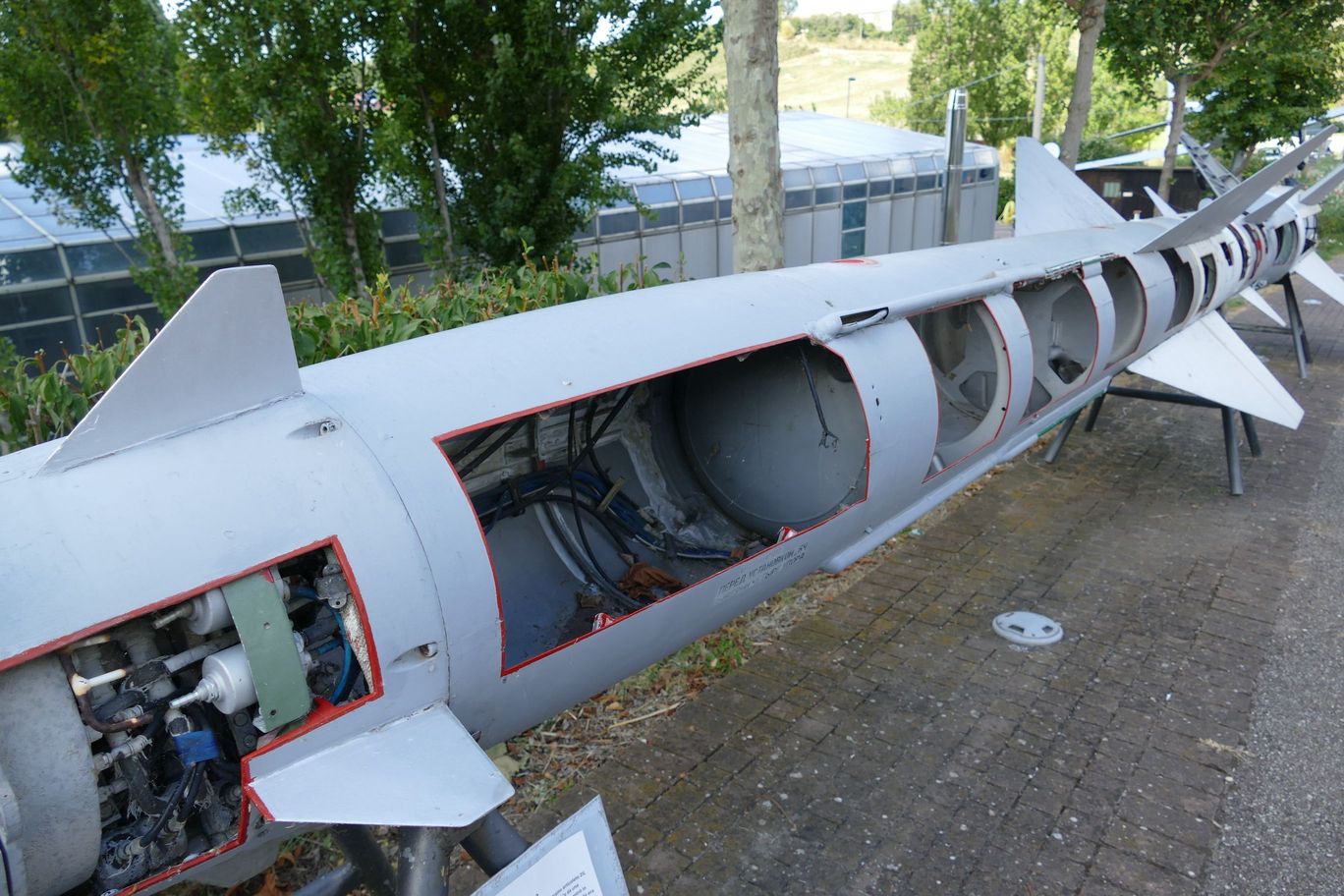

Reservoir AK 20F Oxidise ( 80% acide nitrique 20 % de N2-O4 inhibiteur Fluorine ) suivis des réservoir  liquide de propulsion TG 02

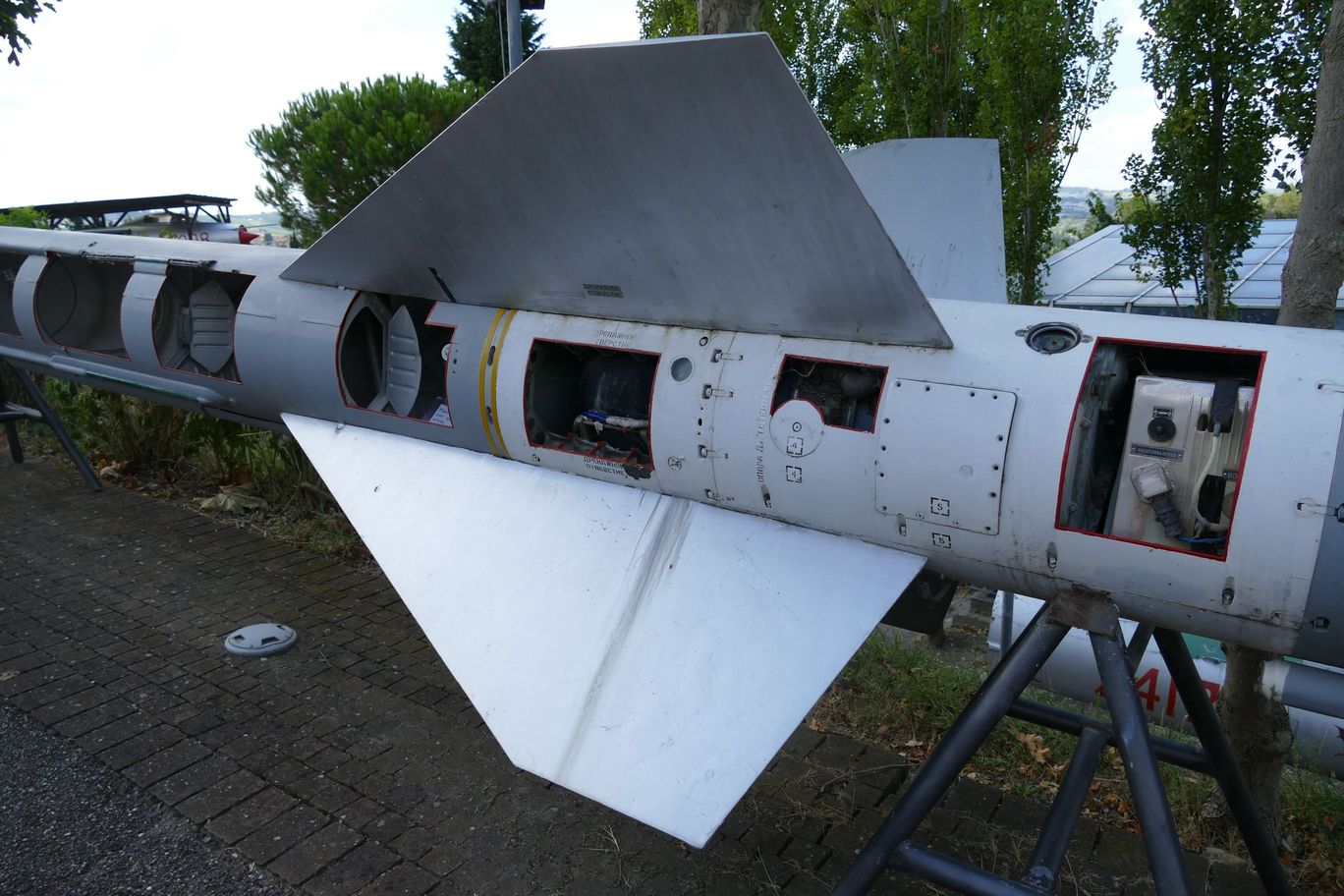

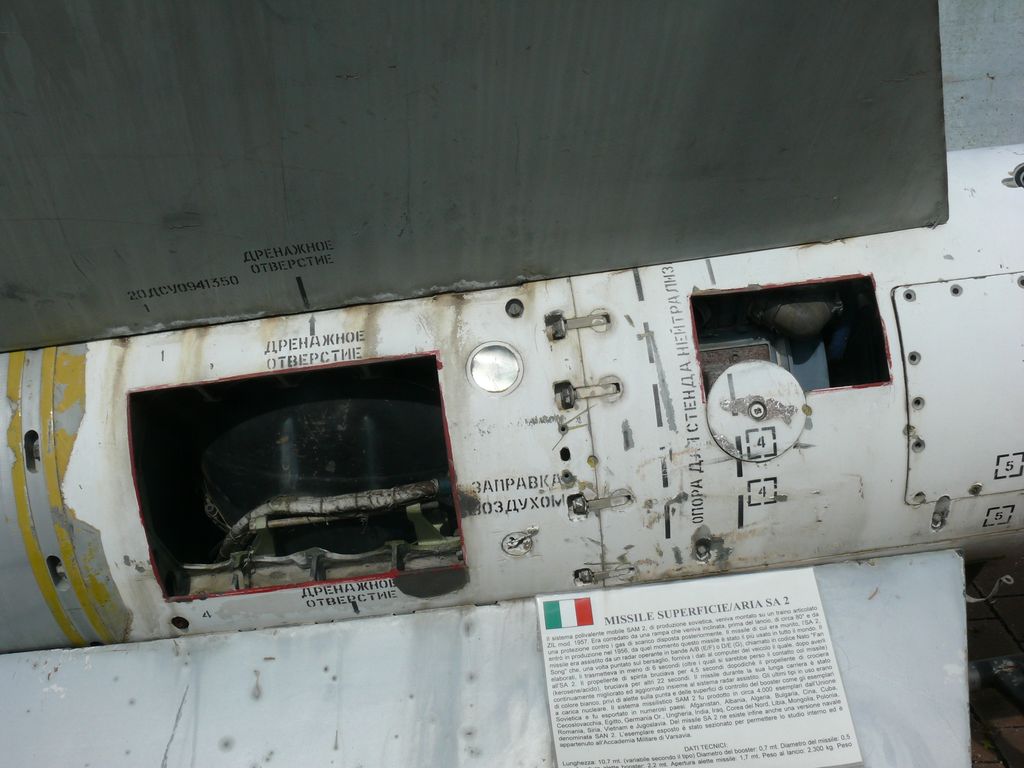

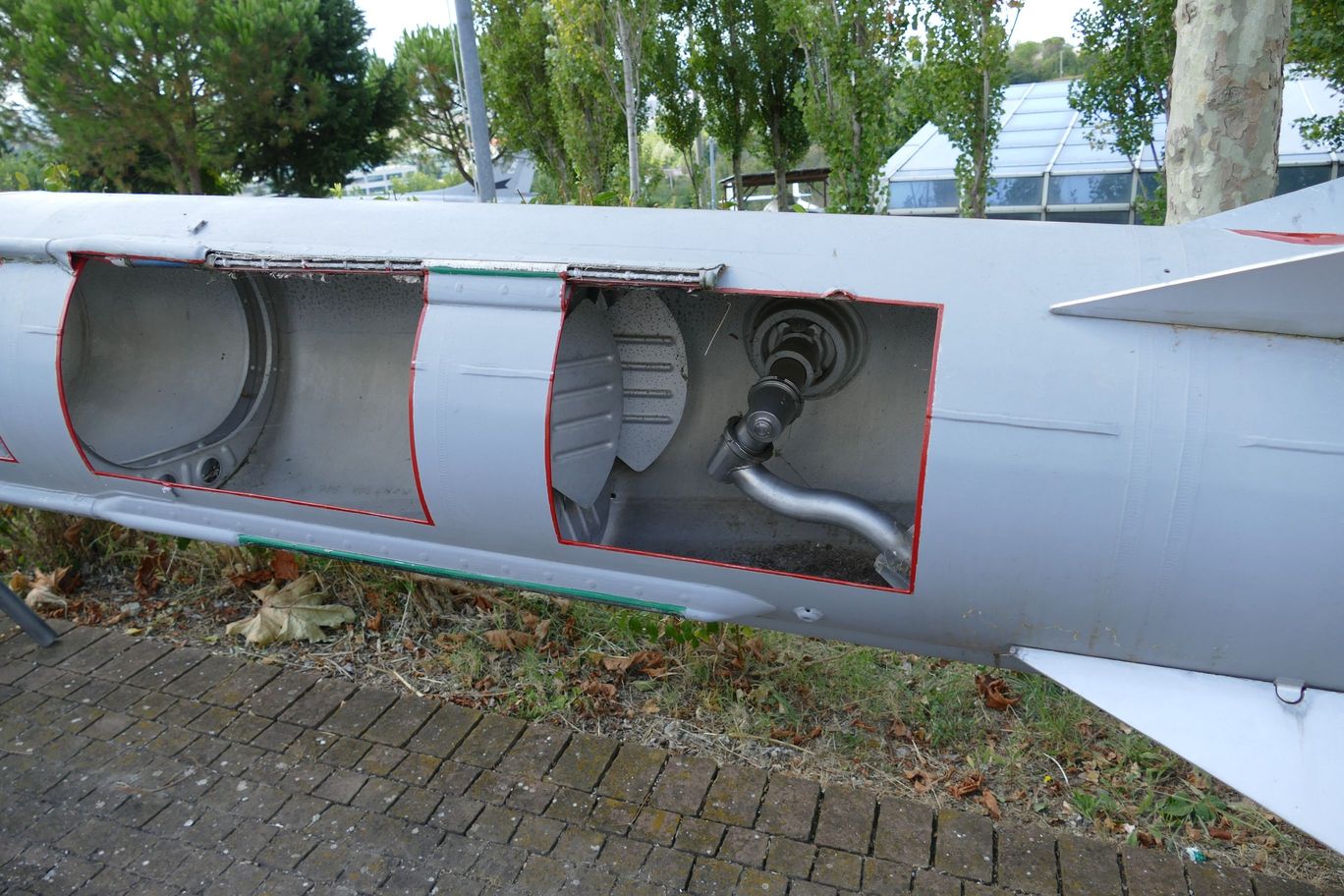

Logements pour  reservoirs Oxygène sous pression
Logements pour  reservoirs Oxygène sous pression (coté droit)

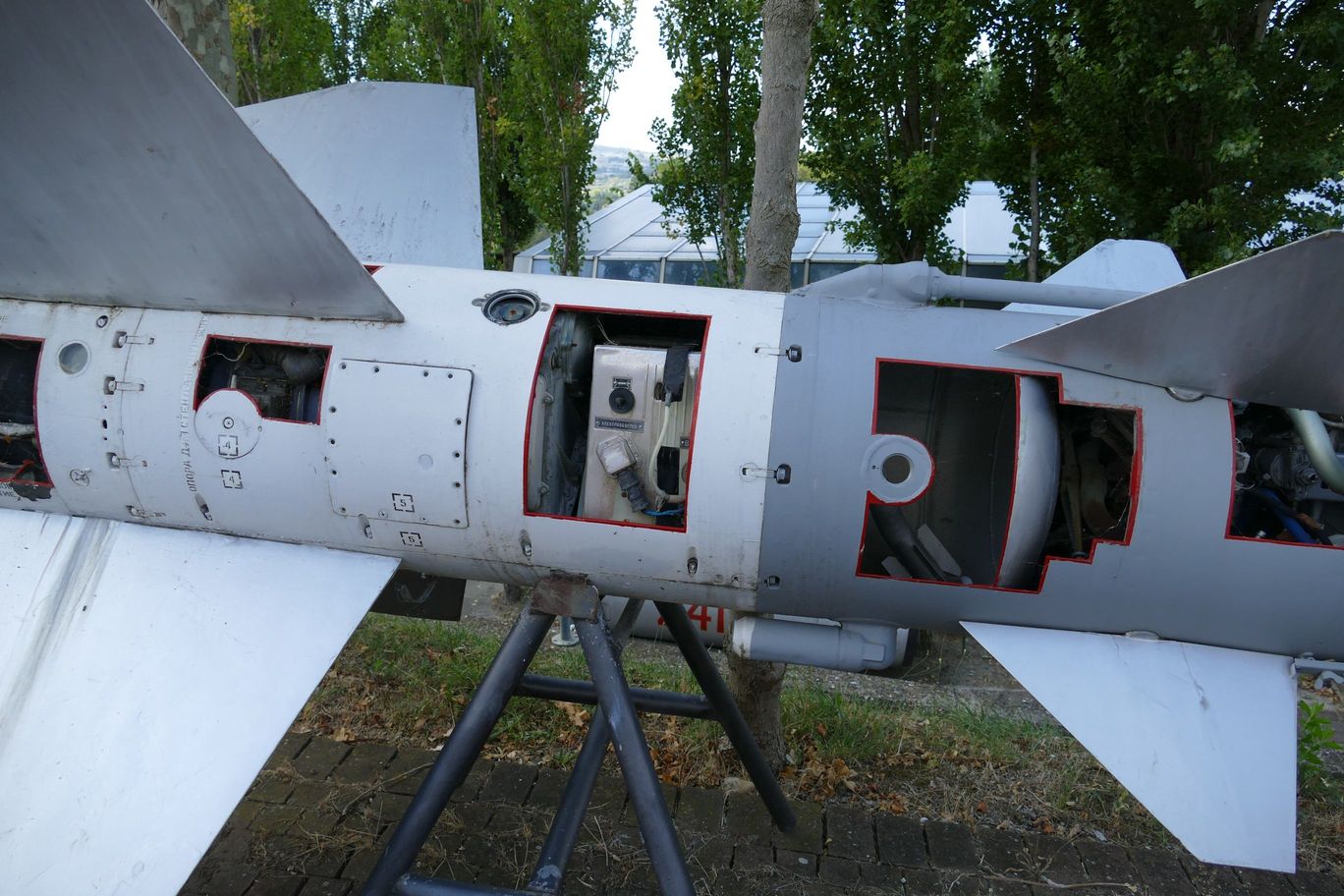

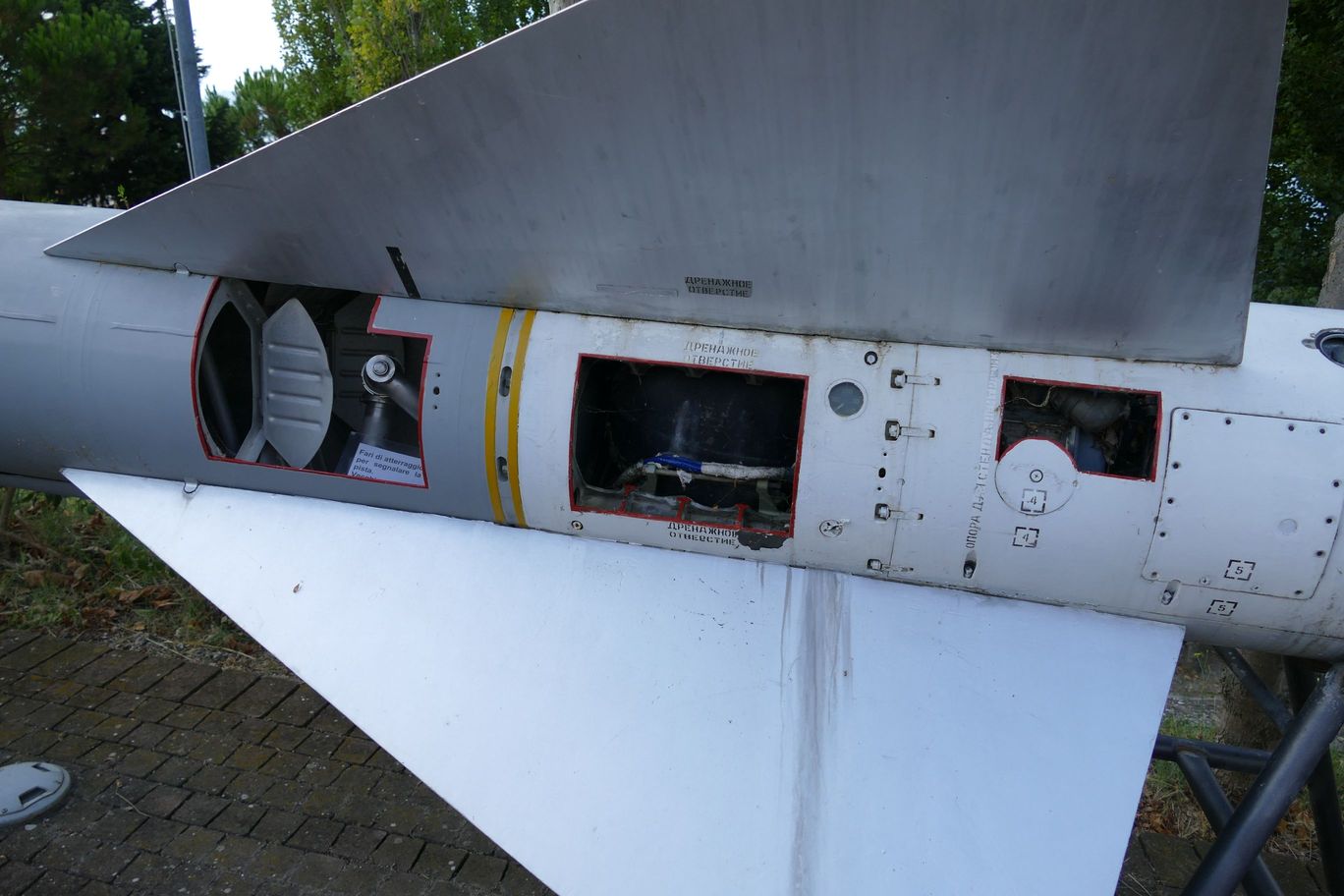

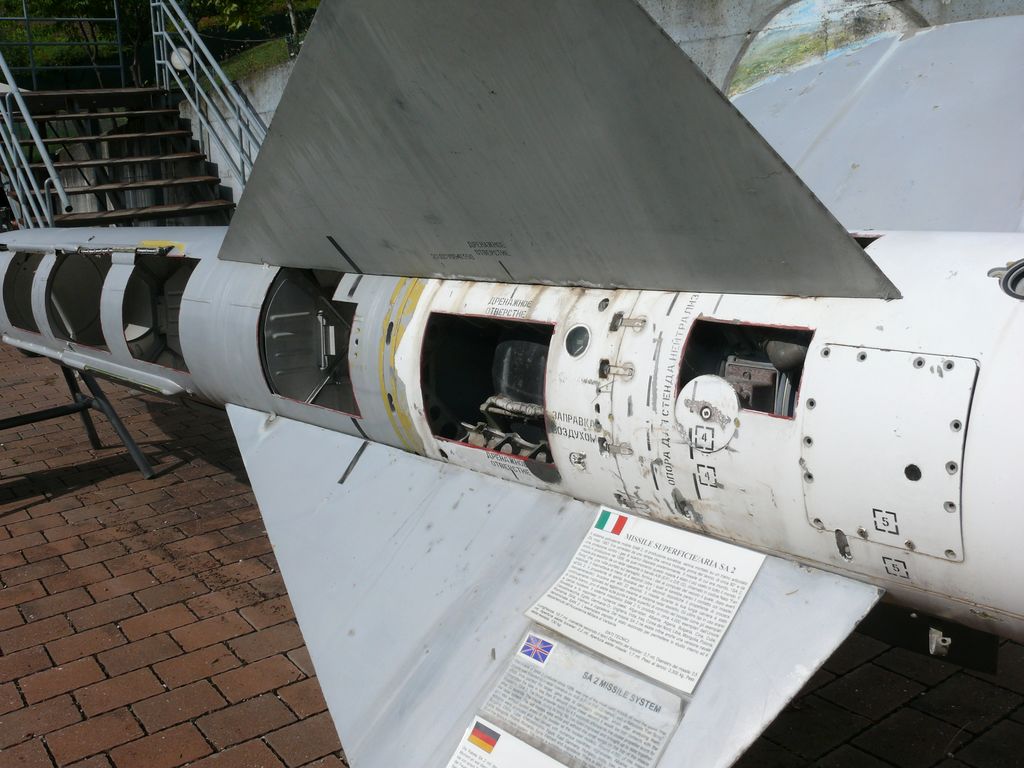

Pilote automatique
Récepteur Radio

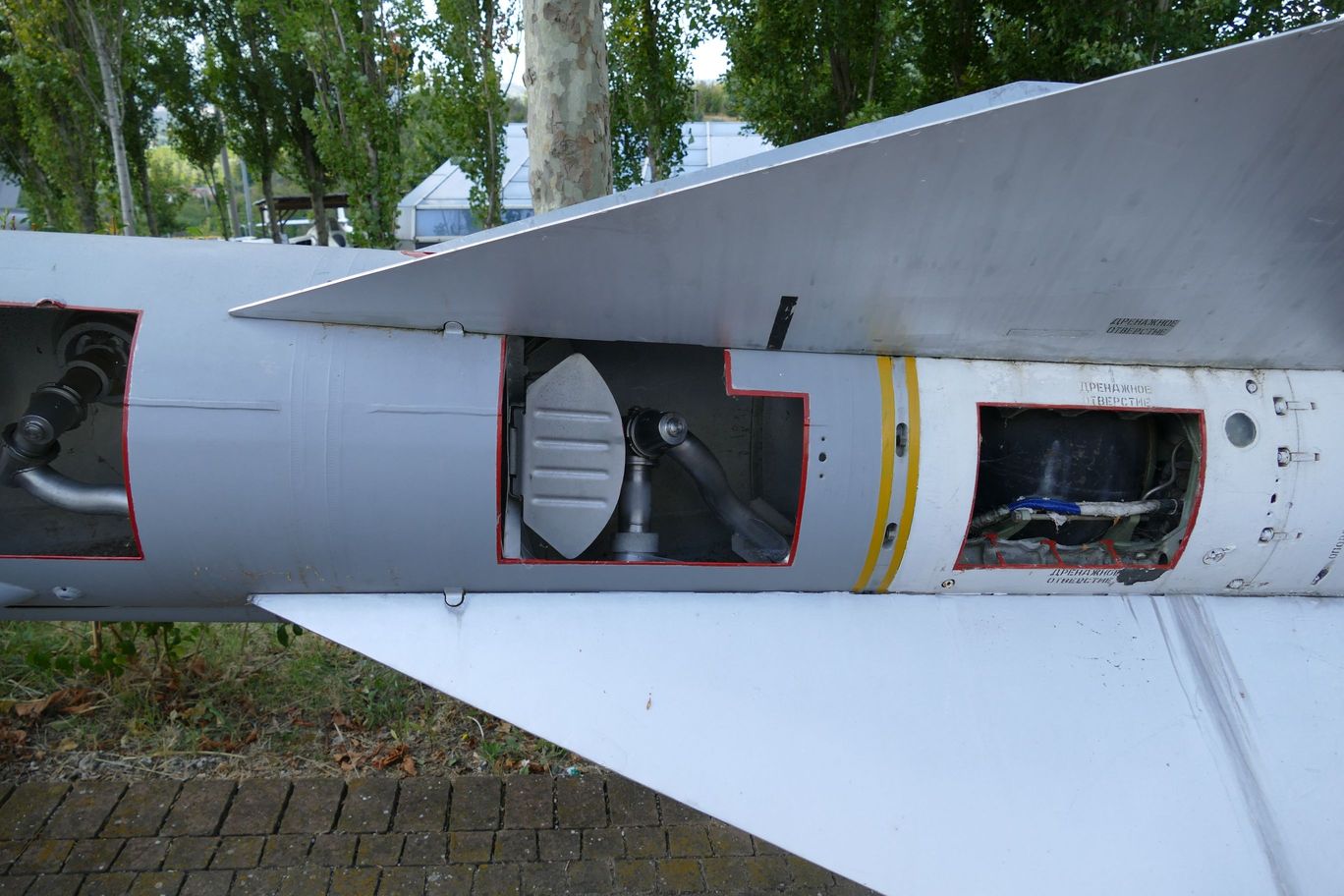

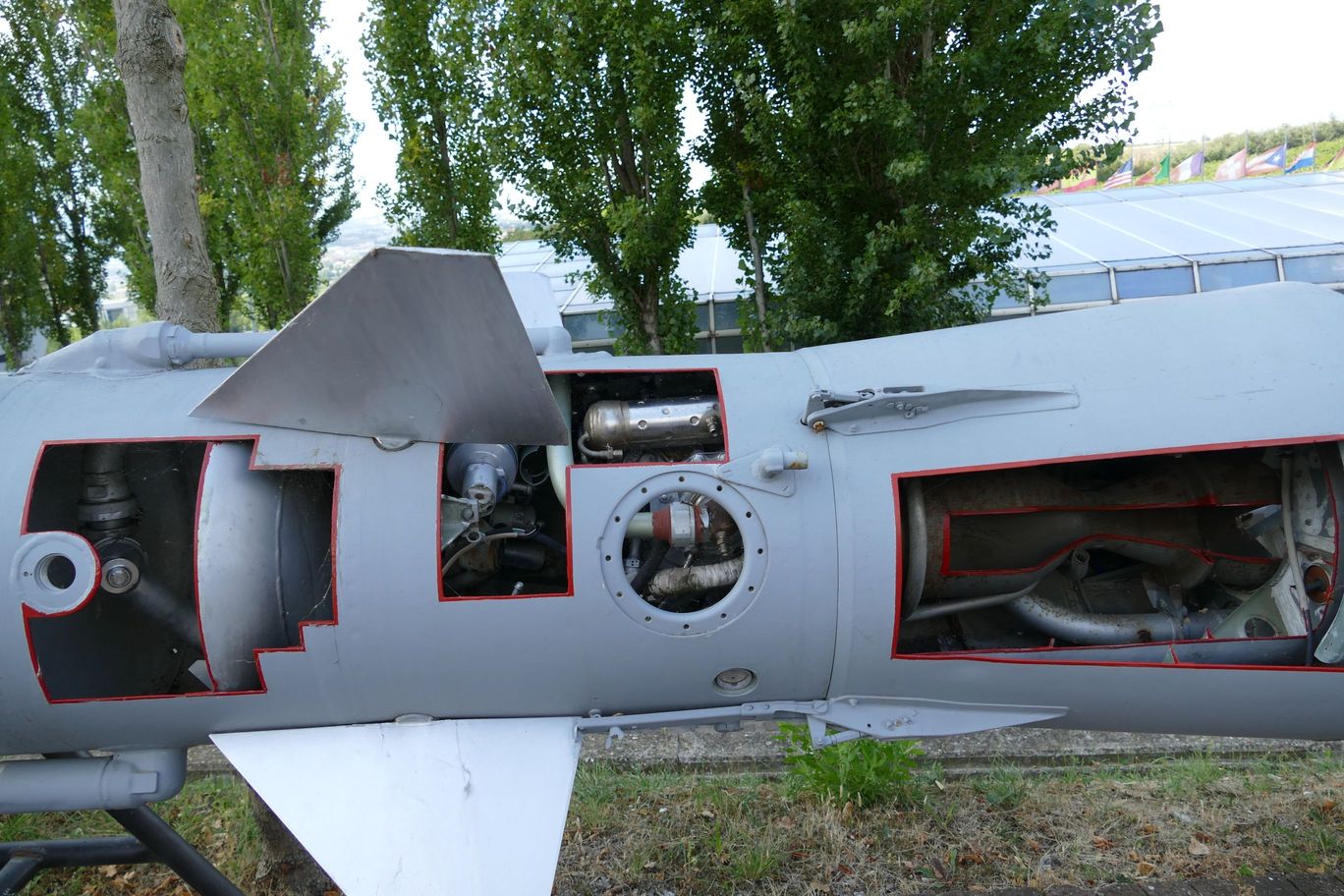

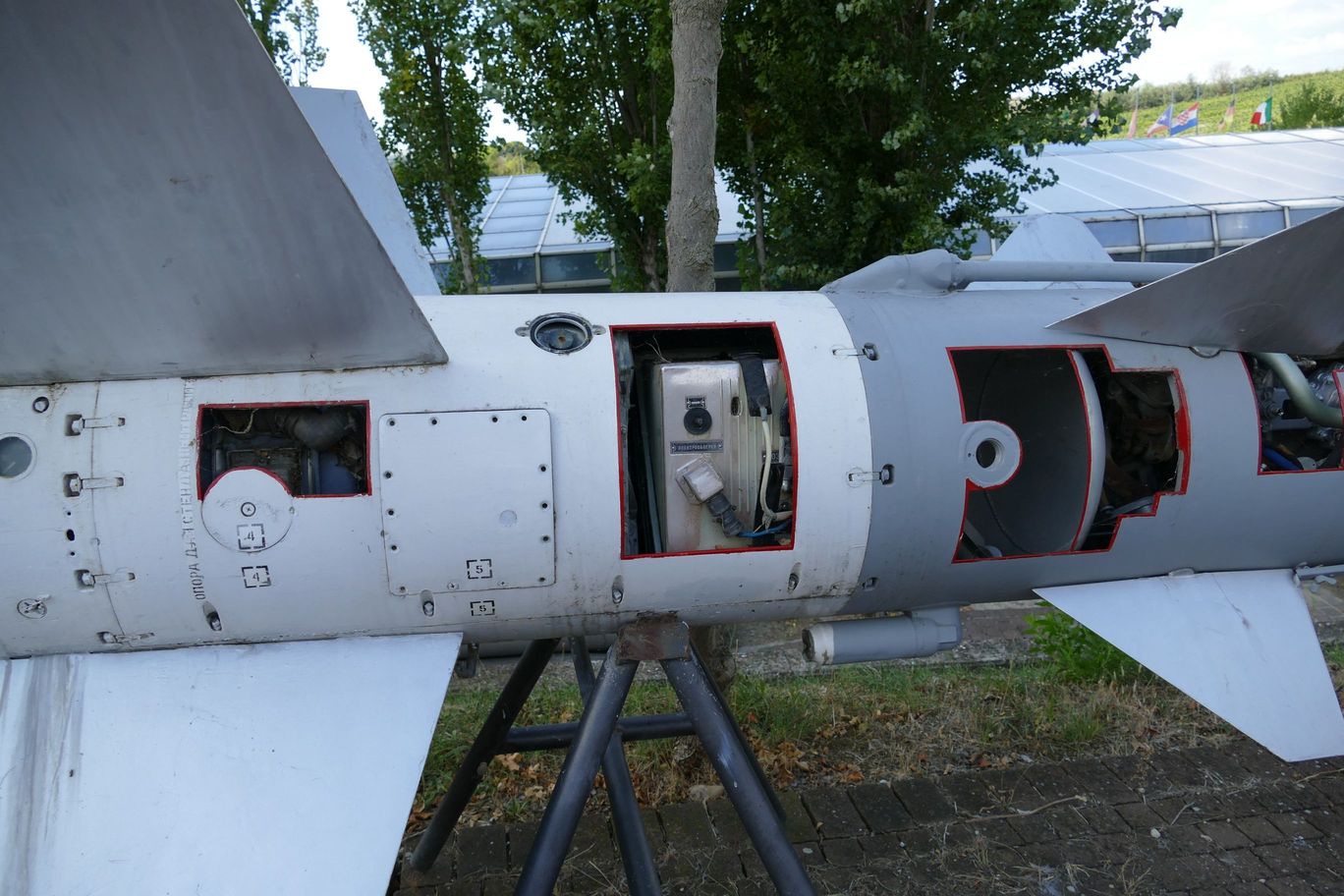

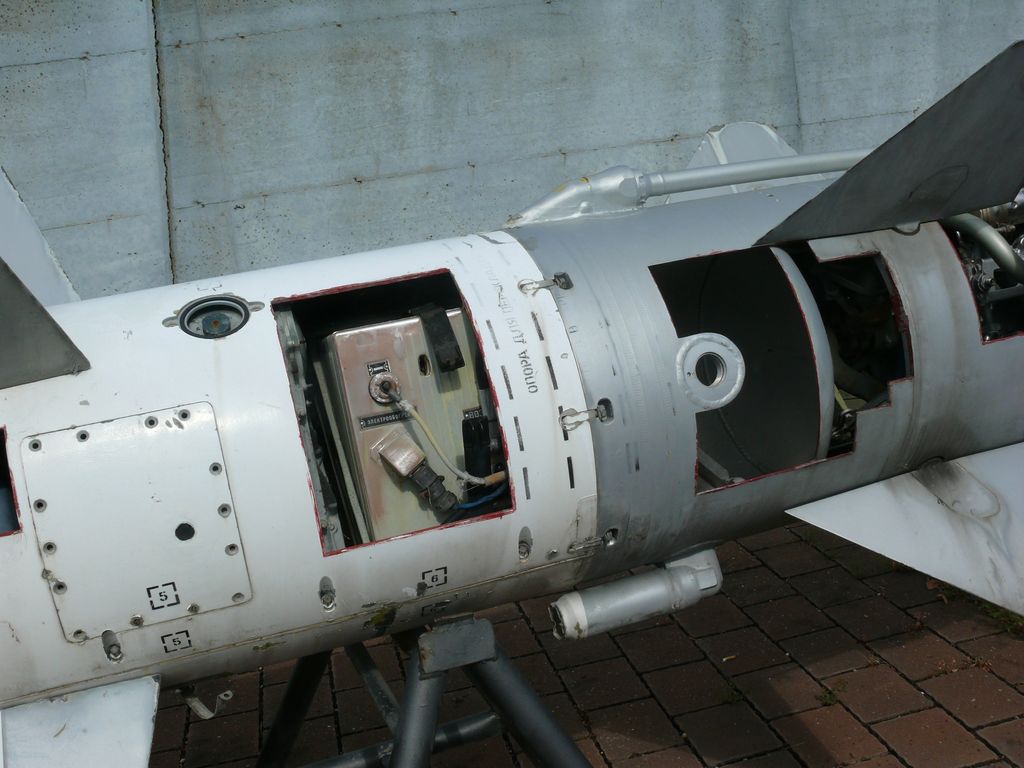

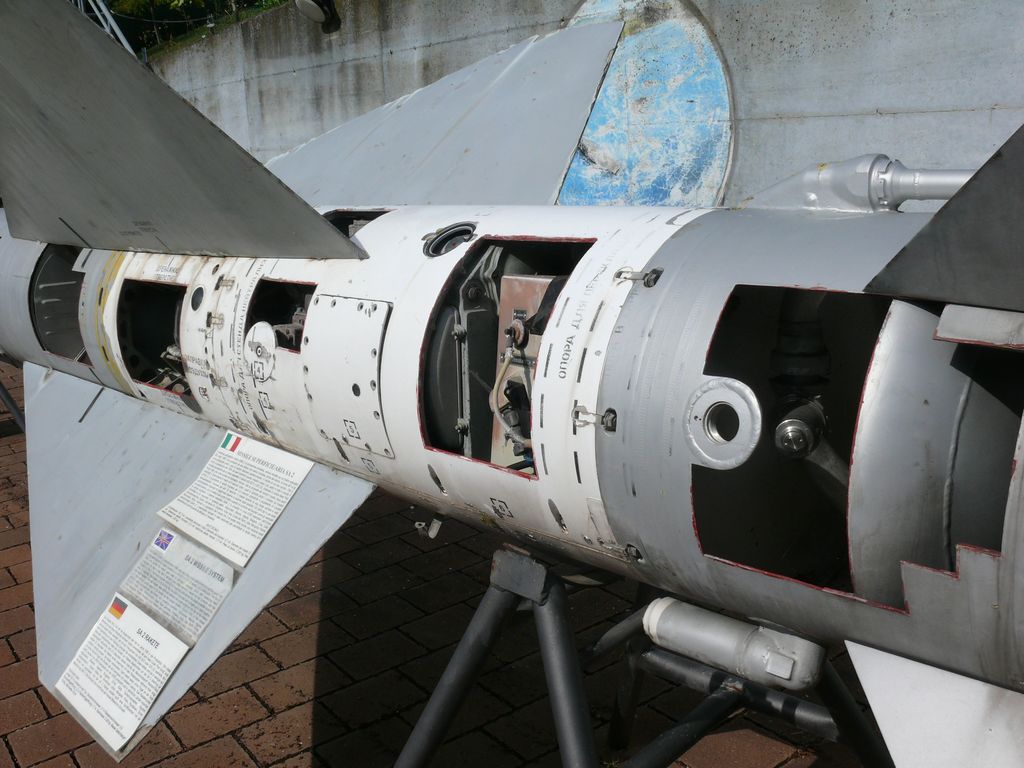

de Gauche à Droite Pilote Automatique,Module Commande  FR 15 Yu, Transducteur
Commandes Module FR 15 Yu
de Gauche à Droite Pilote Automatique,Module Commande  FR 15 Yu, Transducteur

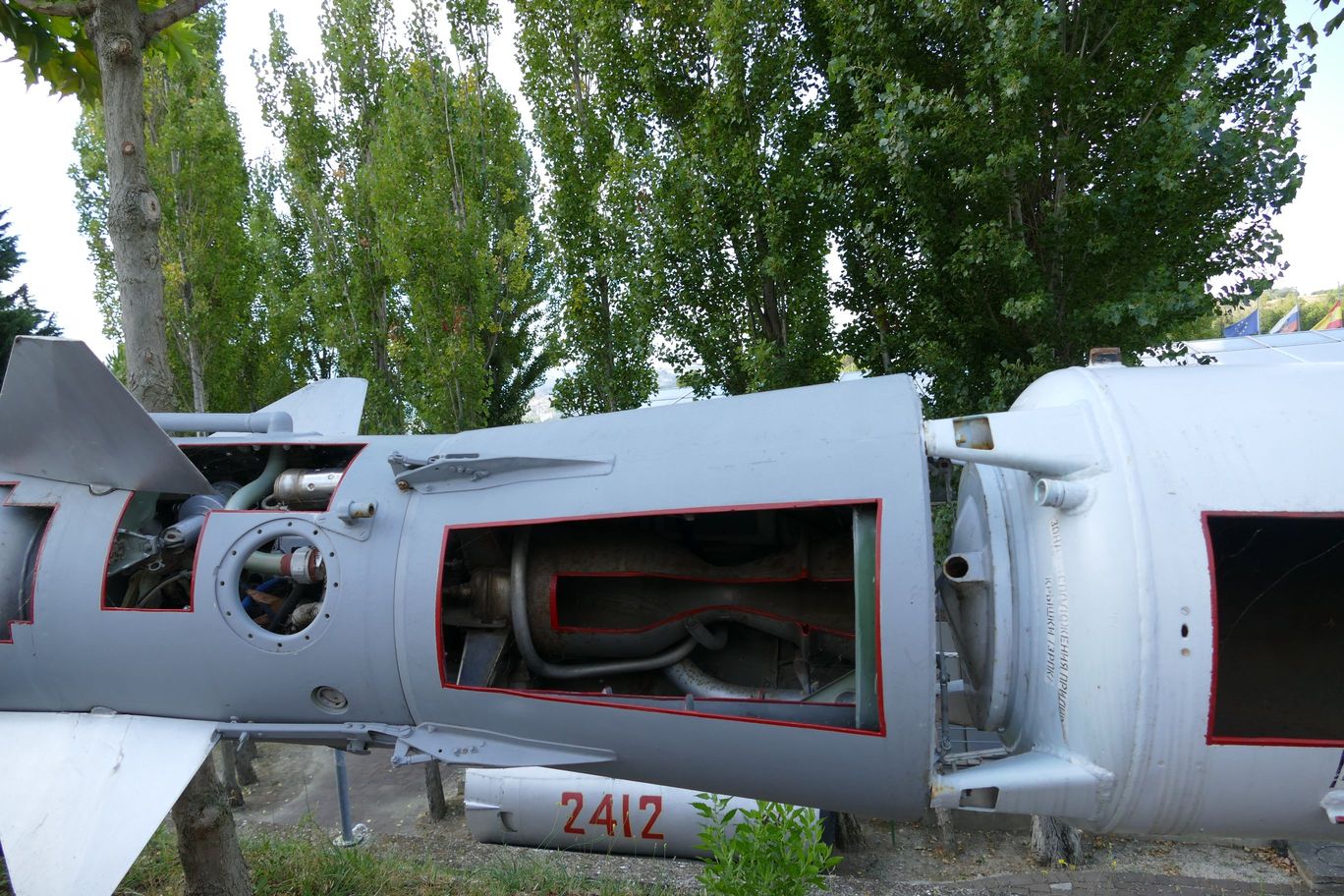

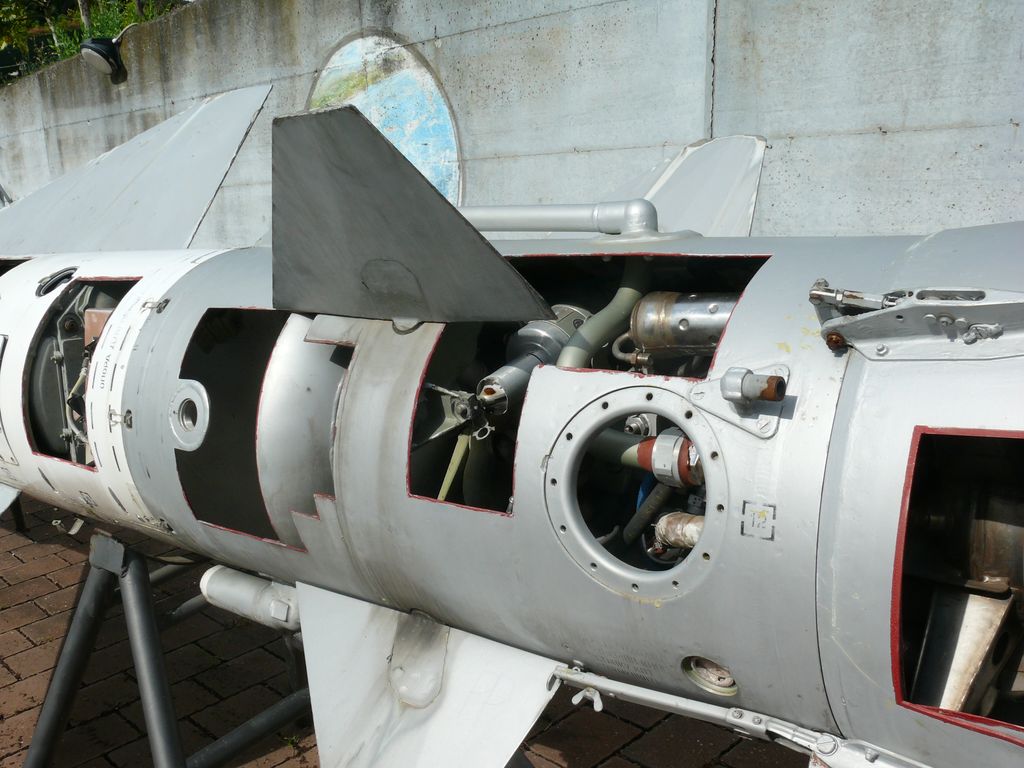

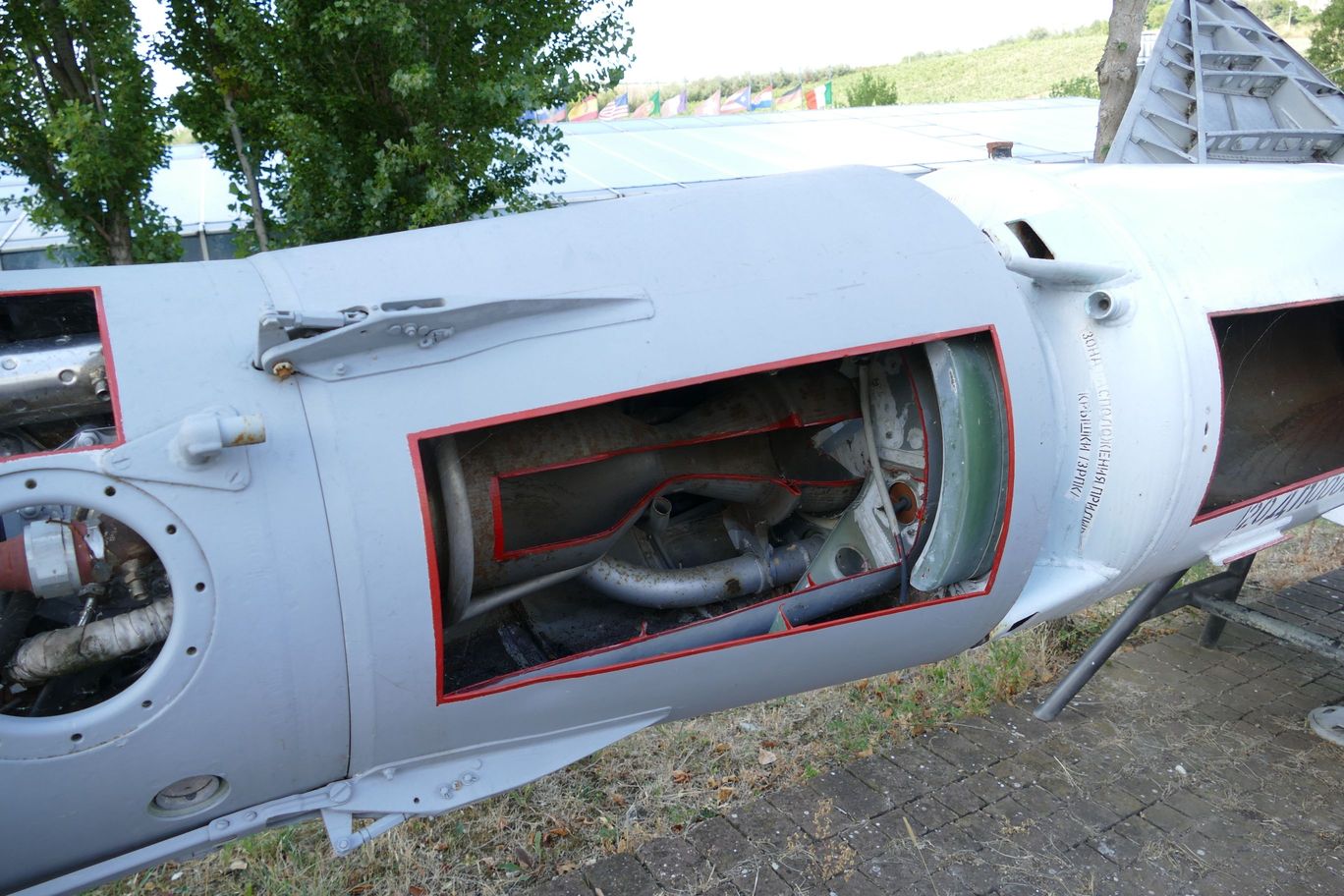

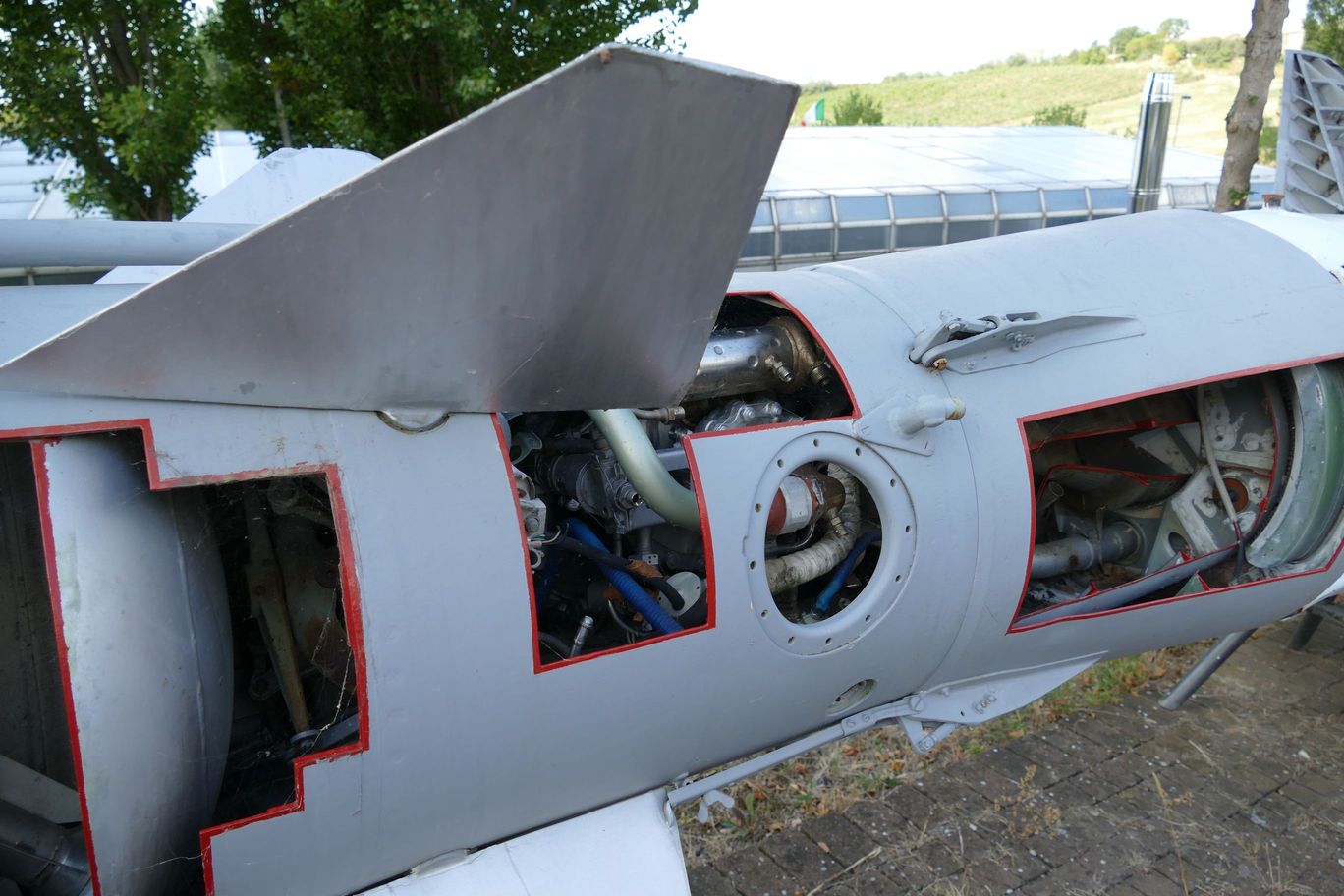

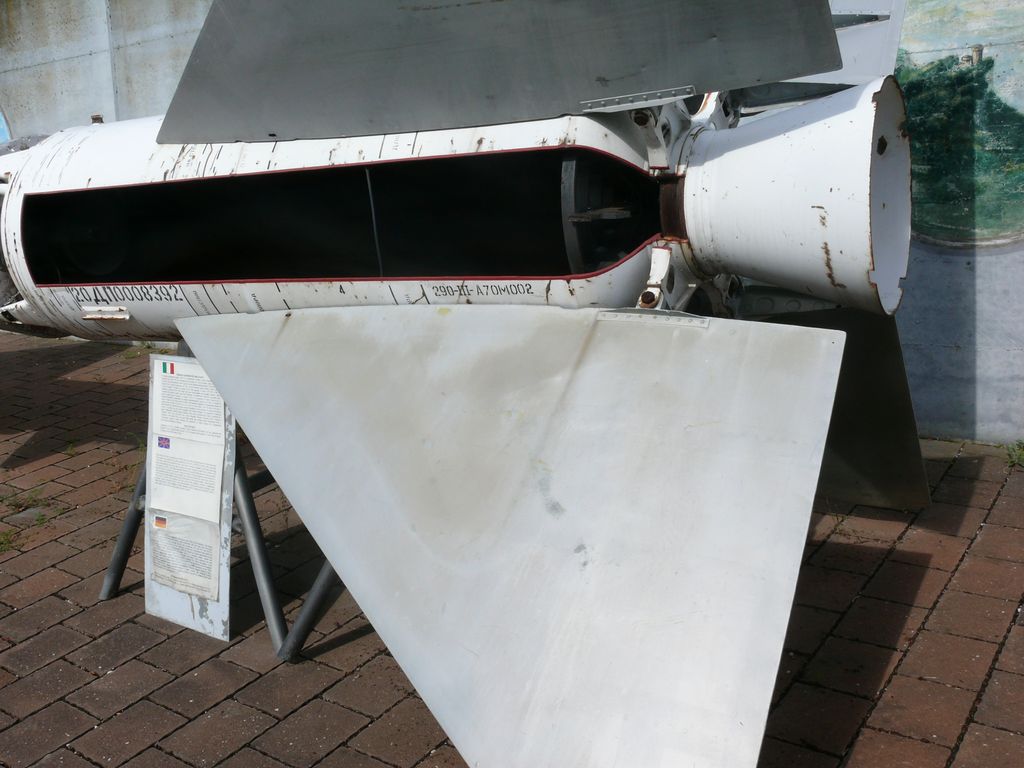

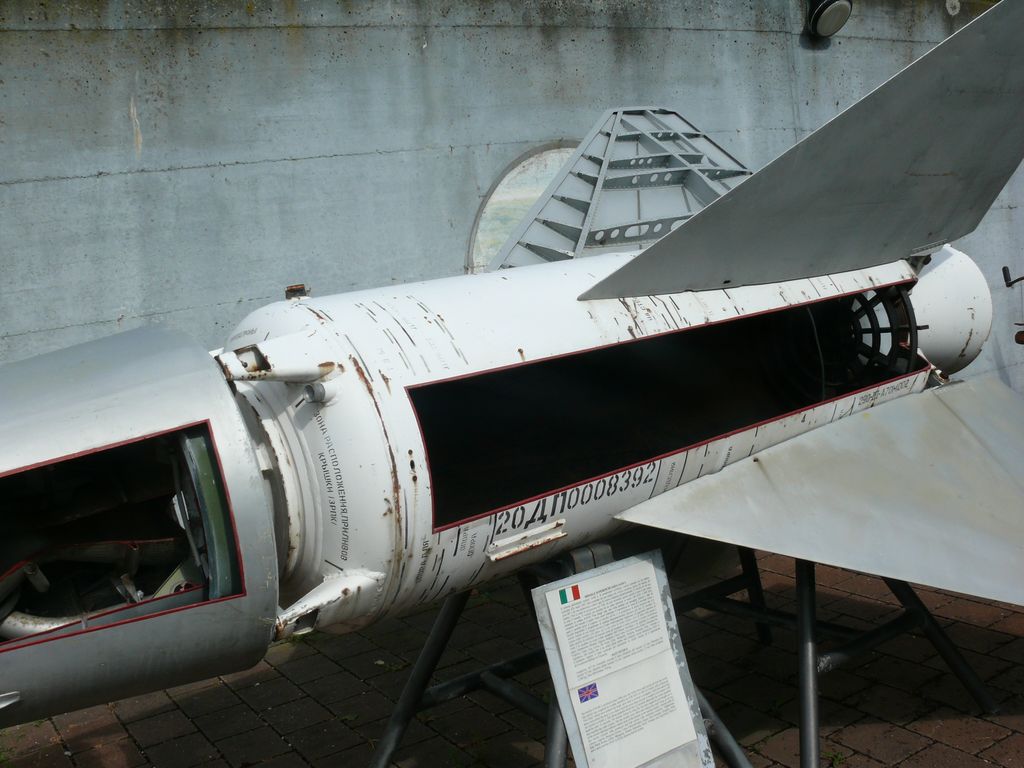

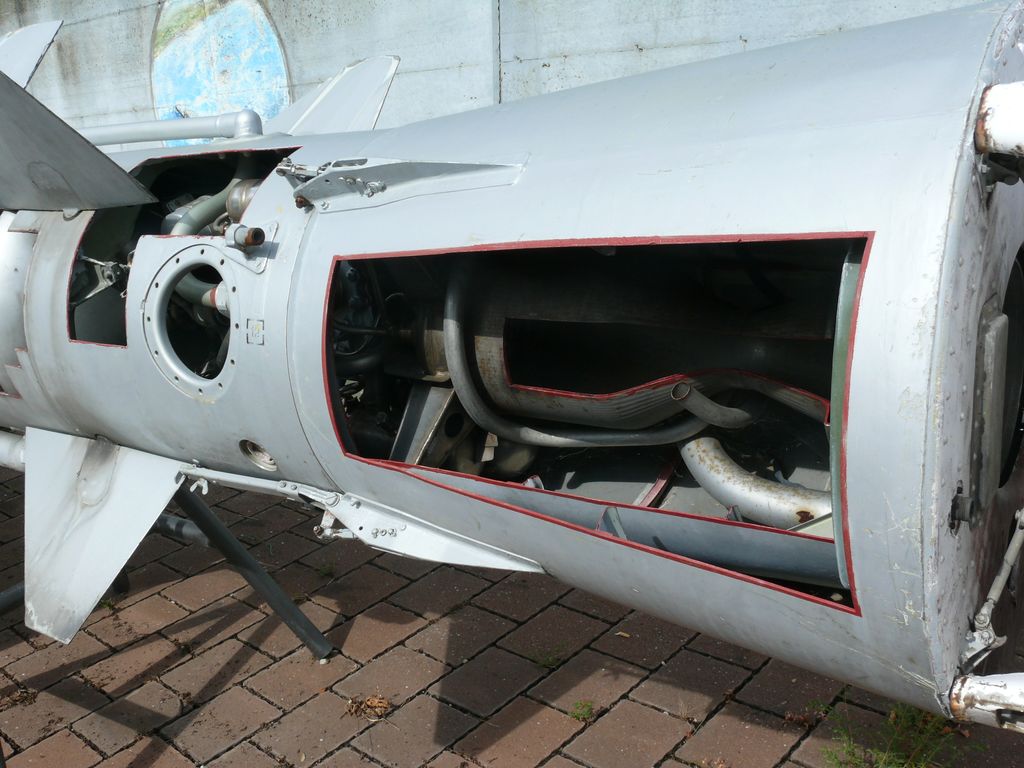

Réacteur Isaev S2.711
de Gauche à Droite Pilote Automatique,Module Commande  FR 15 Yu, Transducteur Réacteur Isayev S2.711

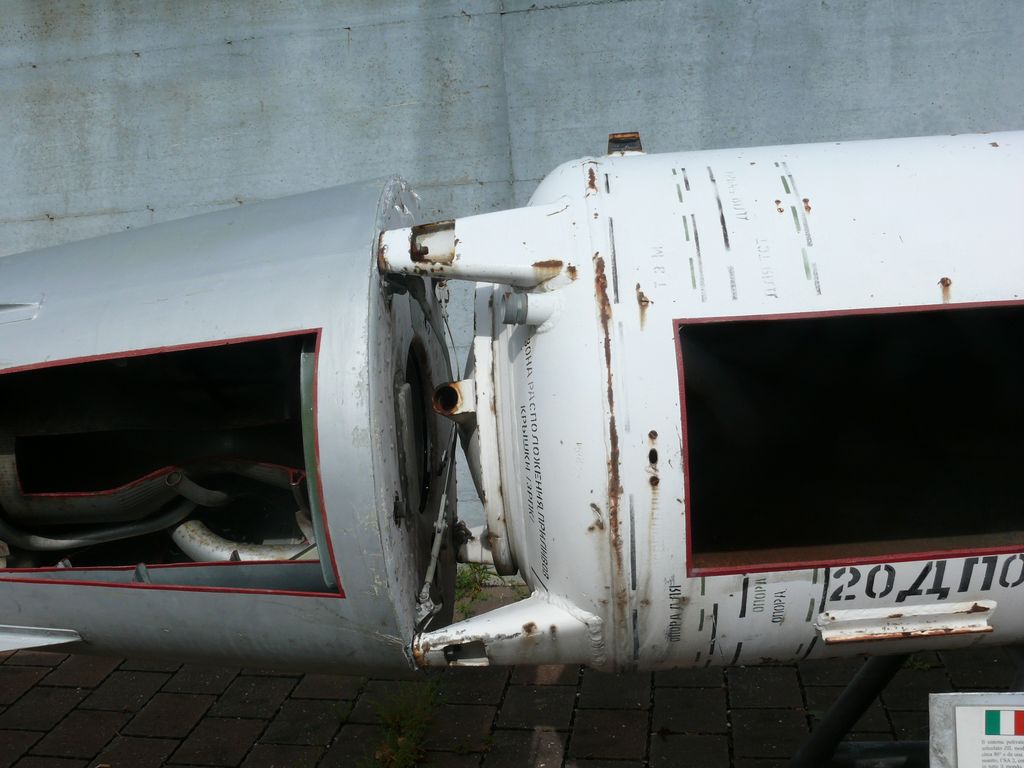

Jointure entre le 1e tage Reacteur PRD 18

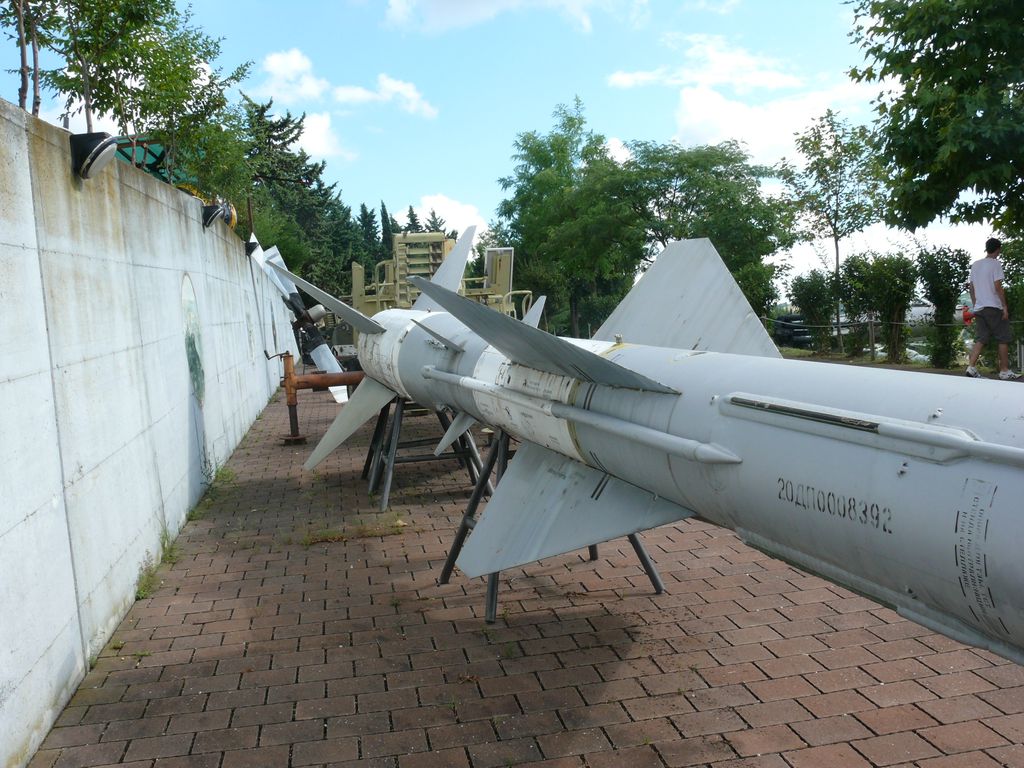

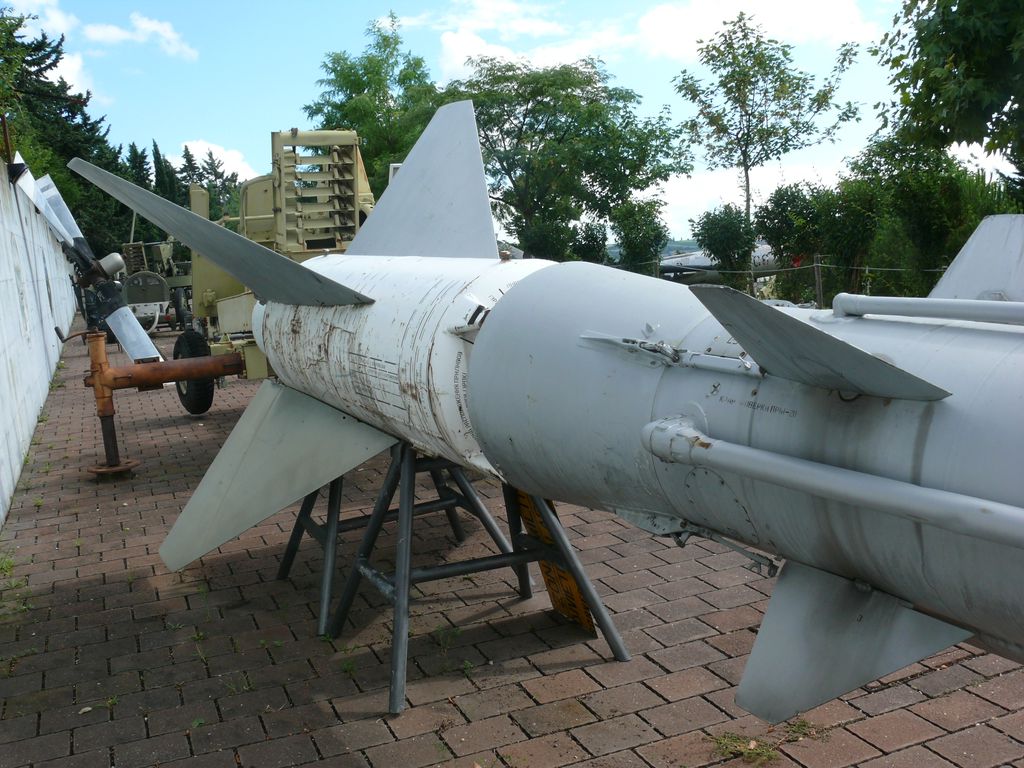

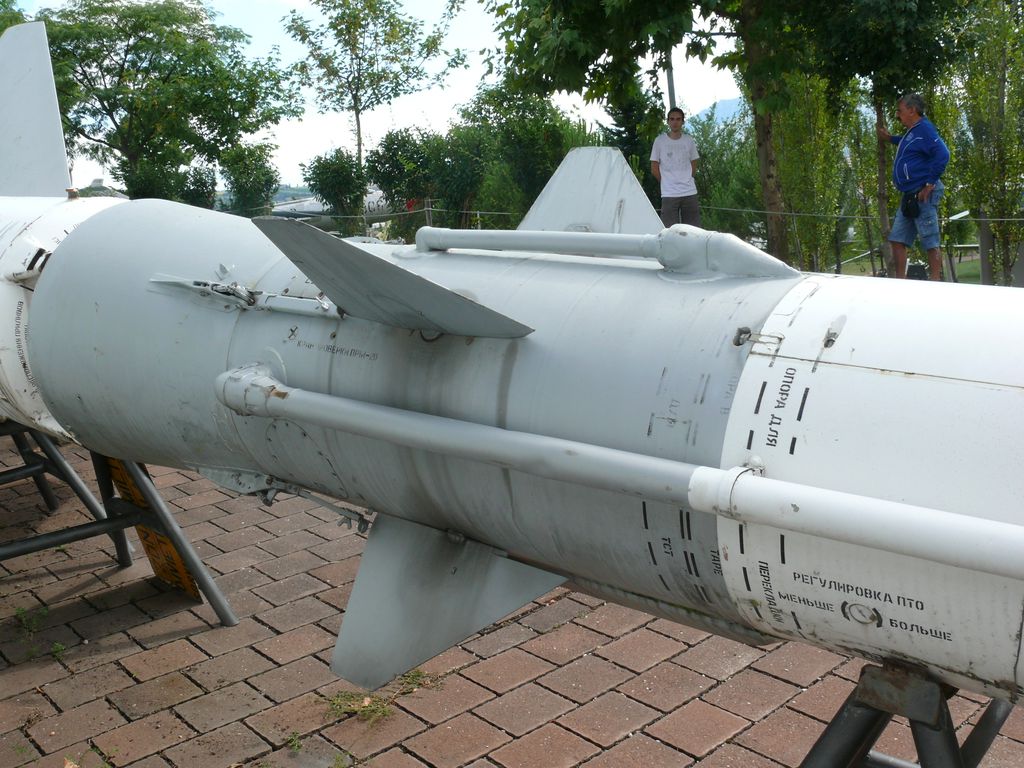

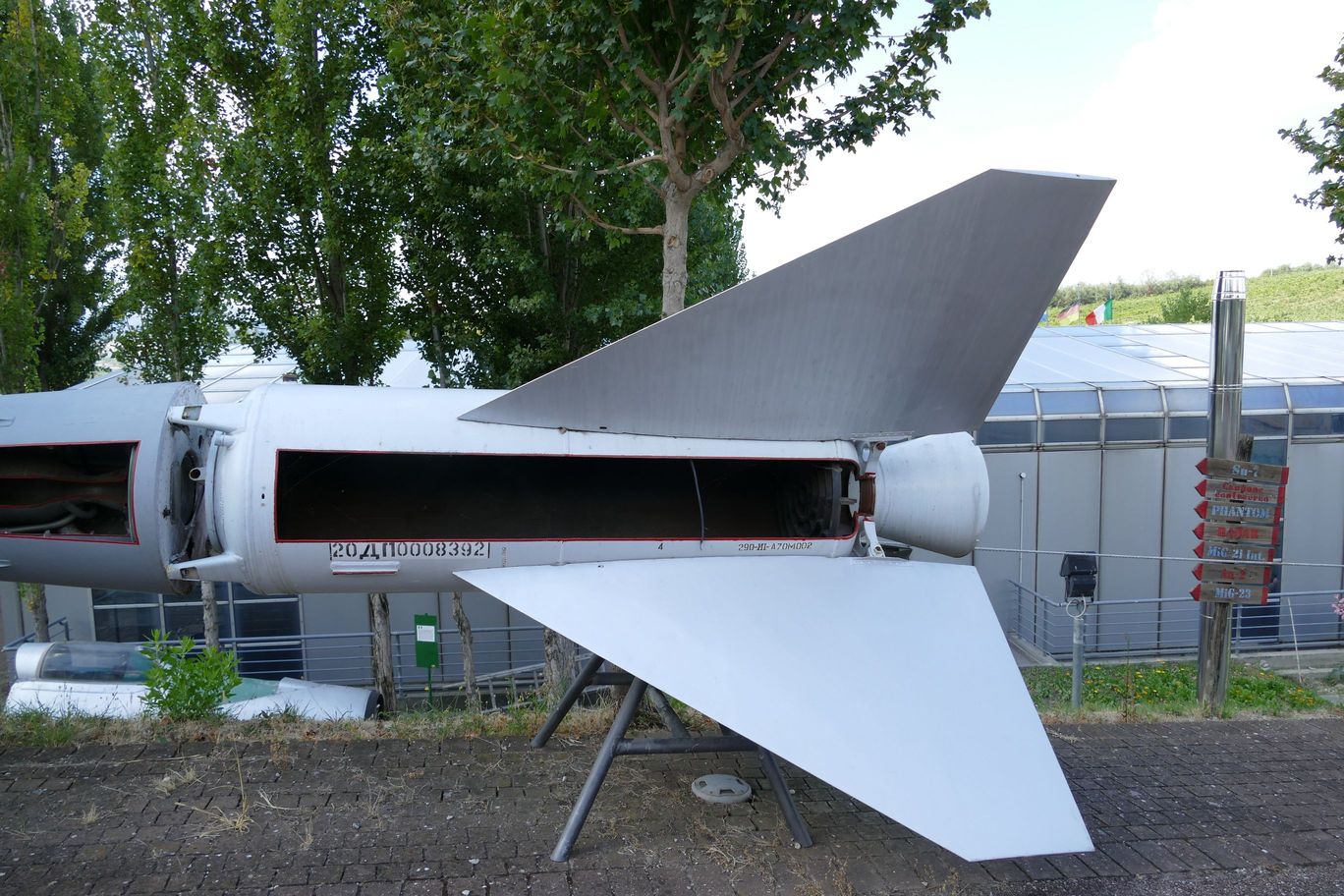

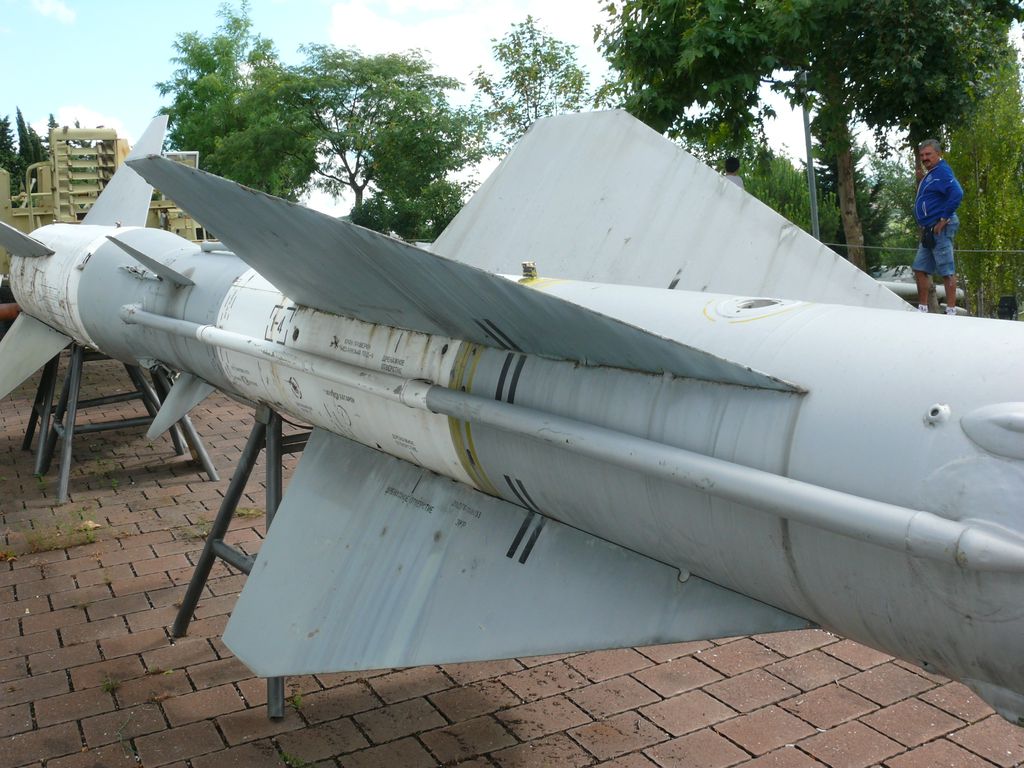

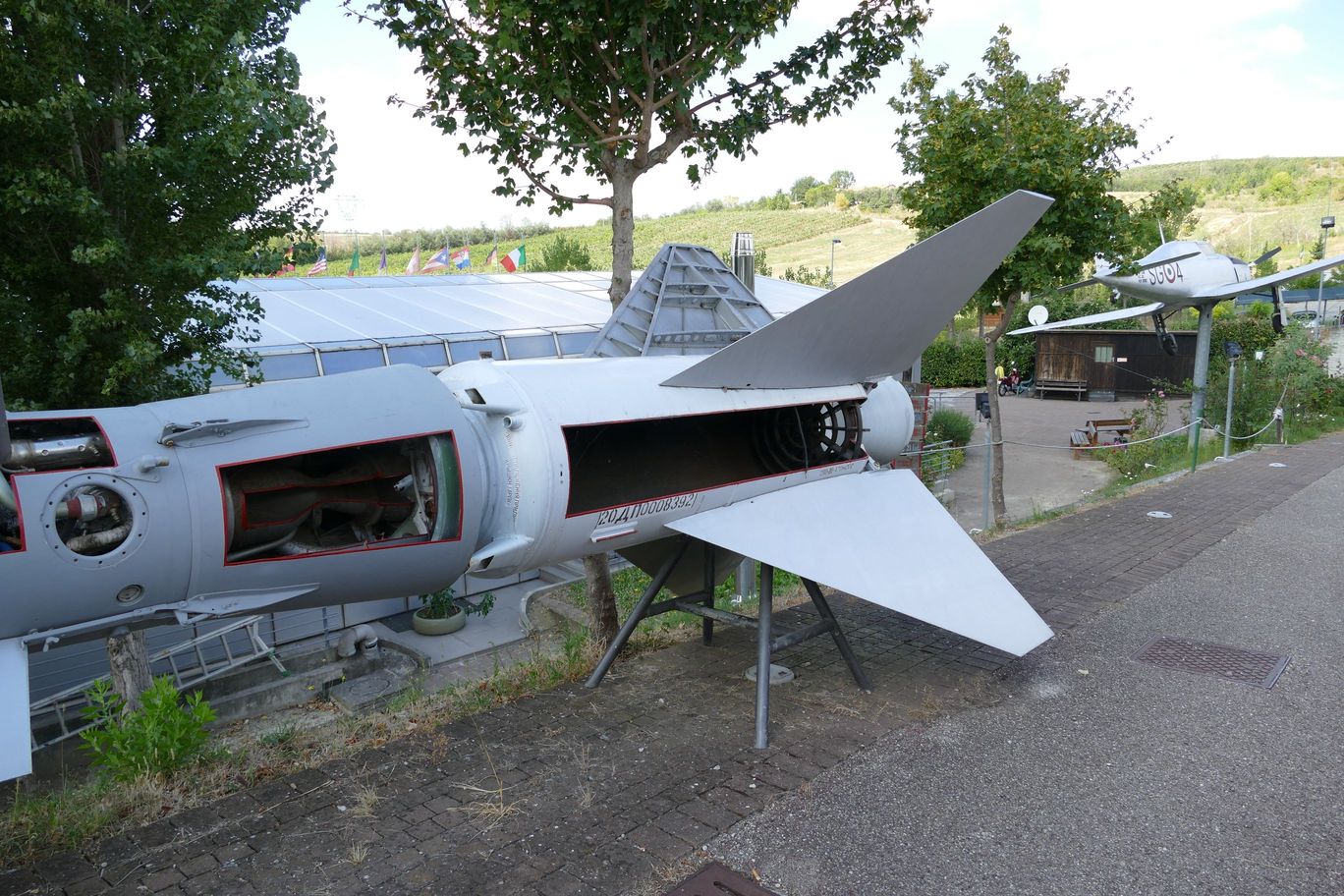

Ailerons Arrière et Reacteur PRD 18 (assurant 2/4 secondes de propulsion)
