USA SHERMAN Comment Reconnaitre la version

Article écrit par : Claude Balmefrezol

Mis en ligne le 26/02/2015 à 22:49:30



Le Char  M4 Sherman
Identification

Le char Medium Tank M4A (Sherman )  est un véhicule blinde utilisé Durant la 2e Guerre Mondiale et la Guerre Froide  sur divers théâtres d’opération . Le M4 est un engin entièrement  chenillé tout terrain . Plus connu sous le nom de   Sherman , il fut produit et mis en œuvre initialement  par les USA  Il a été produit diverses versions de ce char




Il tient son nom du Général Sherman

Mais il faut lire surtout ce site de notre ami le Shadok  c'est INDISPENSABLE

Le Char  M4 Sherman
Identification

Le char Medium Tank M4A1 (Sherman II)  est un véhicule blinde utilisé Durant la 2e Guerre Mondiale et la Guerre Froide  sur divers théâtres d’opération . Le M4A1 est un engin entièrement  chenille tout terrain . Plus connu sous le nom de   Sherman II, il fut produit et mis en œuvre initialement  par les USA  Il a été produit diverses versions de ce char

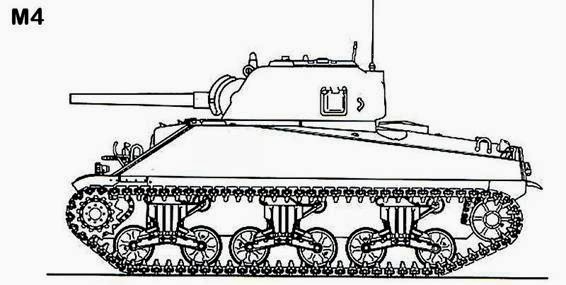

M4

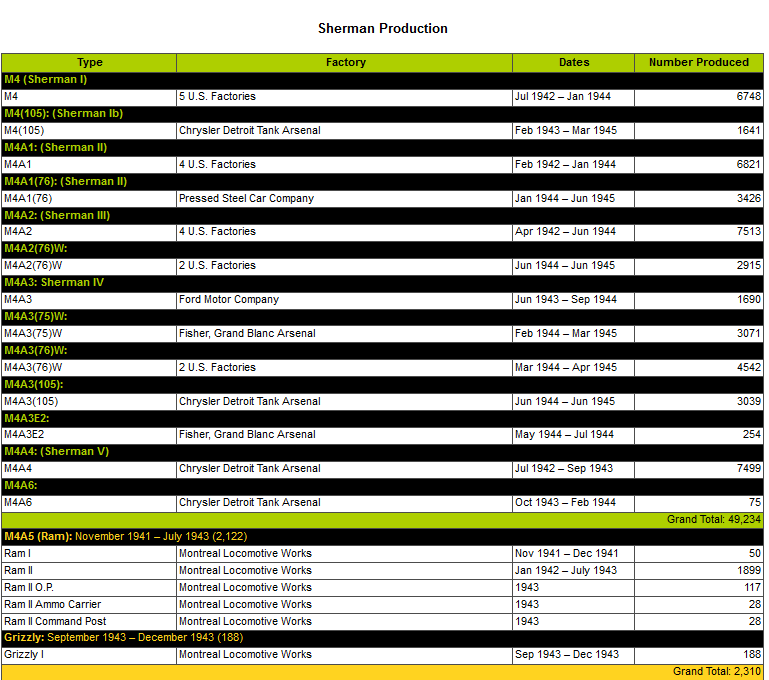

Production 8389 engins  6748 avec un 75mm  (Sherman I) et 1641 avec un obusier de 105mm (Sherman Ib)
Utilisation USA
Le M4 a la plage arrière (plaque protection moteur que le M4A1 mais avec une coque soudée
3 sous versions
1e version  blindage boite de vitesse en 3 parties boulonnée
suspension du M3
2e blindage boite de vitesse moulée en 1 pièce
M4 suspension

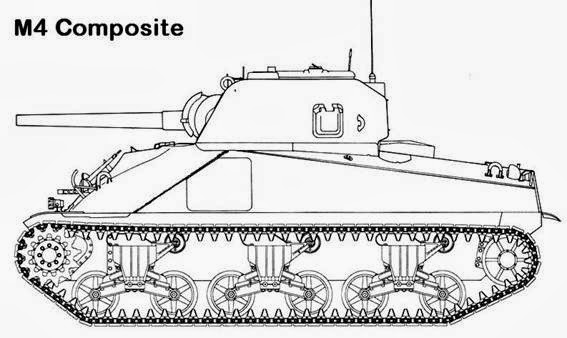

M4 composite Glacis avant moulé et coque soudée

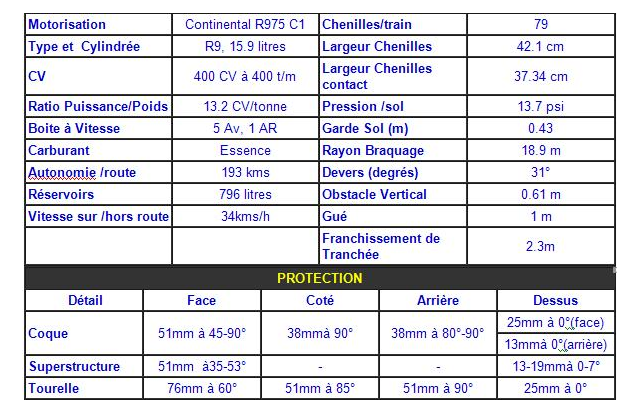

Motorisation  Continental R-975  moteur essence

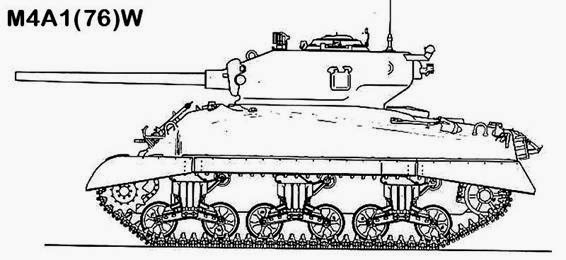

M4A1



Production 9677 engins,  6281 équipé d’un canon de 75mm (Sherman II ) et 3436  avec un canon de 76mm (Sherman II)



Sherman II



3 sous versions
Coque Moulée pour toutes les 3 sous versions
1e version  blindage boite de vitesse en 3 parties boulonnée
suspension du M3
2e et  3e version blindage boite de vitesse moulée en 1 pièce
M4 suspension.
Motorisation  Continental R-975 Moteur essence

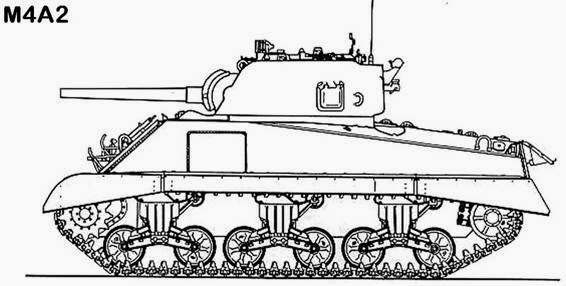

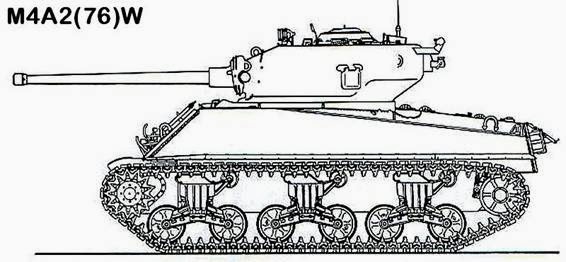

M4A2





Production 110426 engins  7513 avec un 75mm (Sherman III )  et 2913 avec un 76mm
Utilisation
USMC URSS Royaume Uni
Peut avoir différents modèle de plage arrière
Motorisation   Moteurs jumelés General Motors 6-71 diesel

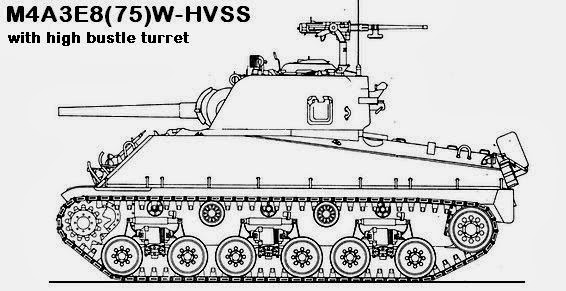

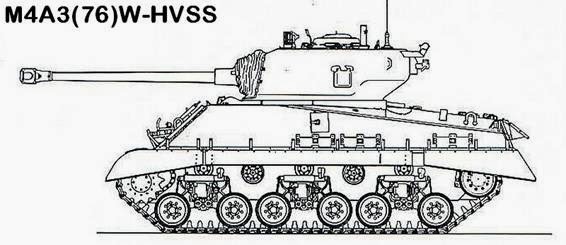

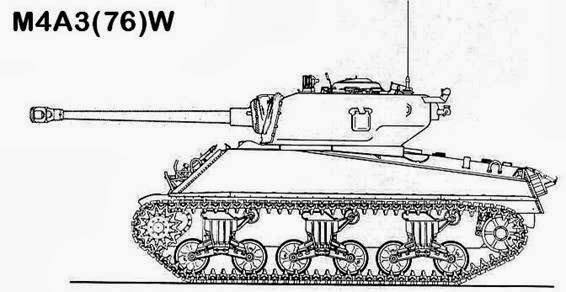

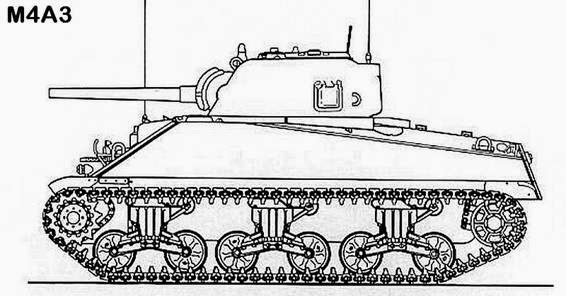

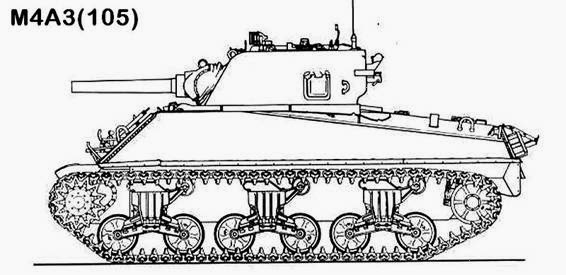

M4A3








Suspension



Production  Sherman IV 11.424 engins, 1690 . W 75mm 3071 4542 avec 76mm gun 3039 avec obusier  105mm
Utilisation  USA Standard Tank/ US Army
Coque Soudée
Peut avoir différents modèle de plage arrière
Motorisation  Ford GAA V-8 essence

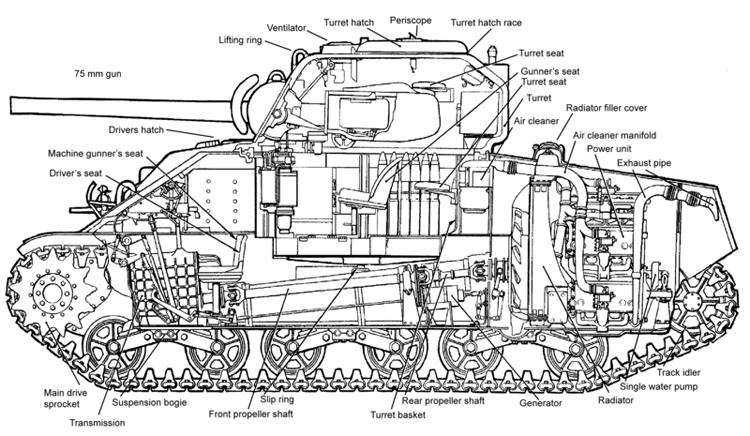

M4A4




Production 7499 engins tous avec un 75mm
Utilisation  Lend-Lease pour le royaume Uni
Coque soudée et allongée (distance entre les galets)
Motorisation  Chrysler WC Multi-bank engine,

M4A5

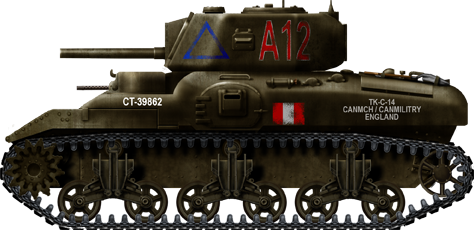

Version  Char Canadien Ram .

M4A6



Production 75 engins tous avec un 75mm
Utilisation  Centres d’entrainement aux USA ( peu de photographies de cette versions)
Il utilise une base de M4A4 composite mais avec une plage arrière différente
Coque soudée ou composite  et allongée
Motorisation - Caterpillar RD-1820 diesel

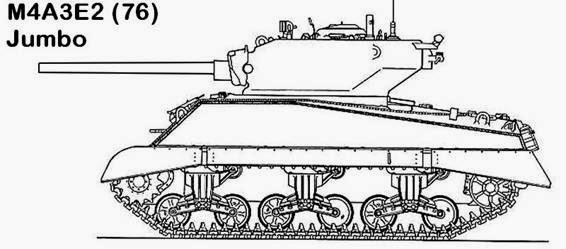

M4A3E2 - "Jumbo" Heavy Assault Tank.






Production 254 M4A3 reconstruits à partir de M4A3E2
Le "Jumbo"  est un Sherman M4A3  avec une nouvelle tourelle de 75mm et un blindage plus important

Firefly


Production  près de 600 engins furent reconstruits  a partir de  M4A1 M4A2 et M4A4
Utilisation  Royaume Uni
Officiellement  on trouve 3 types de Firefly:
 Sherman IC sur coque M4 coque composite
 Sherman Hybrid IC  sur  coque M4 composite
 Sherman VC sur coque de M4A4 coque moulée coque composite
Armement  British 17-pounder AT-Gun.

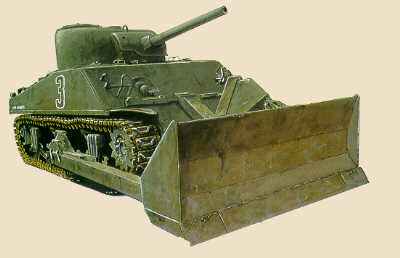

Sherman Dozer

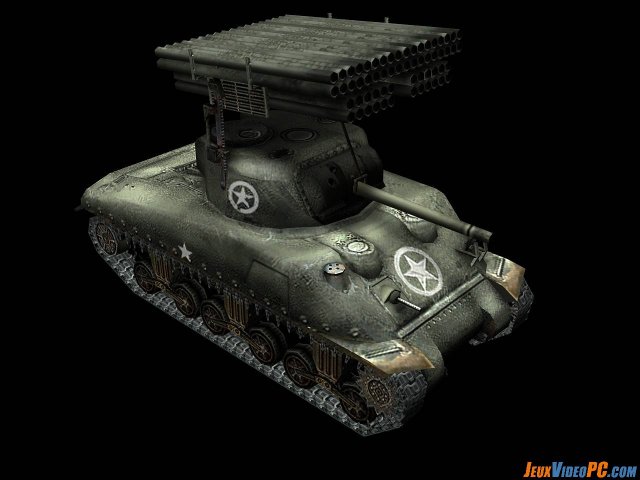

Sherman Caliope

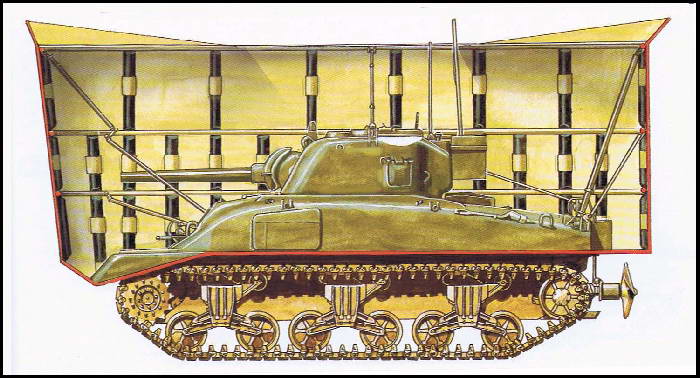

Sherman DD

Sherman Zippo

Sherman Fléau
