Allemagne Mine Anti Char 1942 Tellermine Pilz 43 (T.-Mi.-Pilz 43)

Article écrit par : Claude Balmefrezol

Mis en ligne le 14/08/2014 à 07:55:40



Tellermine Pilz 43 (T.-Mi.-Pilz 43)


.

Le prototype de ces mines appelés Tellermine a été conçu à la fin de la a Première Guerre mondiale, quand il est devenu nécessaire d'arrêter les vagues de chars alliés
Cette mine est connue  sous l’abréviation de  T.Mi. 43 et elle est apparue en Mars 1943   Cette mine anti char a été conçue pour neutraliser  les train de roulement de véhicules  chenillés ou les essieux des véhicules à roues L’explosion se produit lorsque le véhicule passe sur la  mine . L’explosion peut endommager légèrement le châssis mais détruit presque à coup sur le train de roulement ou les roues
Cette mine peut toutefois percer le plancher du char avec sa charge de 5 kg de TNT
Ces mines sont transportées dans des conteneur ( pour 2 mines), qui a des volets sur les deux côtés, et une poignée de transport . il possède aussi des œillets pour la fixation sur une carrosserie de véhicule. Cependant, à la mi-1943 les allemands doivent faire face  à une pénurie des métaux aussi ils sont contraints d’abandonner ces conteneurs et passer à  des boîtes en bois  pour 3, 2 ou 1 mines.





Elle a été largement utilisé par la Wehrmacht et alliés allemands pendant la Seconde Guerre mondiale .Il en fut fabriqué un total de 3.6 m de mines
Après 1945 eIle  a été utilisée dans un certain nombre de pays du Moyen-Orient, en Afrique, en Indochine, et certains pays européens (Grèce, Albanie, Yougoslavie, Turquie Bulgarie).
La  mine Yougoslave TMP 1 est une copie conforme de la Tellermine 43
Marquage et peinture

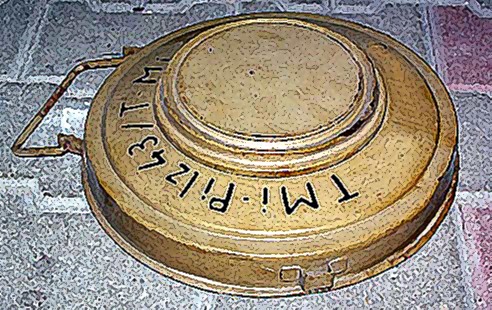

Ces mines sont peintes en jaune, gris, rouge. Elles peuvent posséder des marquages  peints  en noir sur les surfaces supérieures indiquant le type de mine et de son allumeur
car si on peut visser tous les allumeurs lors de l’opération inverse on peut avoir de graves souscis  . Boum !!!!

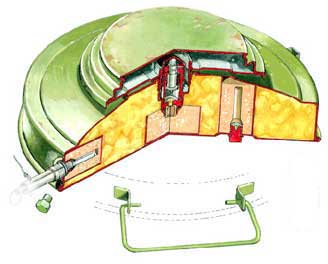

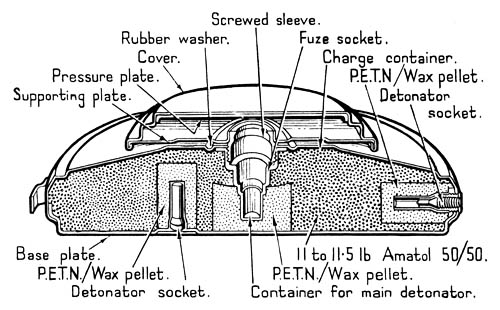

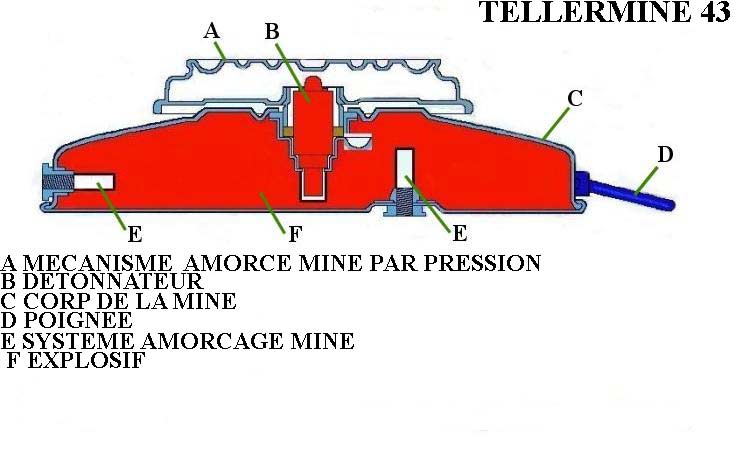

Description





Cette mine comme les Tellermine qui les ont précédées sont rondes d’un diamètre de 32 cm pour une hauteur de 11 cm Elle pèse 9.9 kms pour 5.5 kg de charge militaire Elle est mise à feu par divers type d’allumeurs  T.Mi.Z.42.T.Mi.Z.43. ZZ42, Kn.Z.43-je, Kn.Z.43-II ZZ35, ZuZZ35, ZZ42

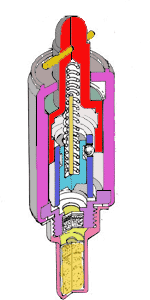

Cet allumeur est extrêmement simple dans sa conception  avec un percuteur à ressort est maintenu dans le manchon aux moyens de bagues  une pression de 120-240 kg. libère  le percuteur . En 1943 est apparu l’allumeur T.Mi.Z. 43, qui a les mêmes dimensions que la T.Mi.Z. 42 (seulement la tête de pression est un peu plus haute .)
Par contre ces mines peuvent aussi mise à feu par un système d antenne dépassant du sol de 90.91 cm .Cette antenne  actionne un allumeur qui se trouve sur le coté de la mine avec un traction très faible 3 kgs max

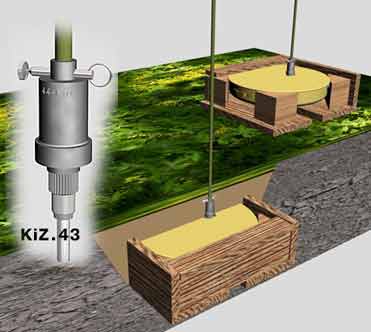

Une autre variante la Knickzuender 43-I (Kn.Z.43-I) ou Knickzuender 43-II (Kn.Z.43-II) avec une mine placée sur le fond d’une caisse en bois elle-même enterrée et mise en action via une antenne

  Knickzuender 43-II (Kn.Z.43-II

Caractéristiques

Mine Antichar
Boitier Acier
Poids total  9.9kgs.
Charge (TNT PETN )  5.5 kgs
Diamètre  32  cm
Hauteur 11 cm
Pression 320 -340 kgs
Hauteur Antenne 91.5 cm
Force 1-3 kgs
Temperature -50 À +50 degrés
Allumeurs T.Mi.Z.42.T.Mi.Z.43. ZZ42, Kn.Z.43-je, Kn.Z.43-II ZZ35, ZuZZ35, ZZ42
Autodestruction / auto-neutralisation non
