Allemagne Mine Anti Char 1935 Tellermine 35 (T.Mi.35)

Article écrit par : Claude Balmefrezol

Mis en ligne le 10/08/2014 à 17:30:41

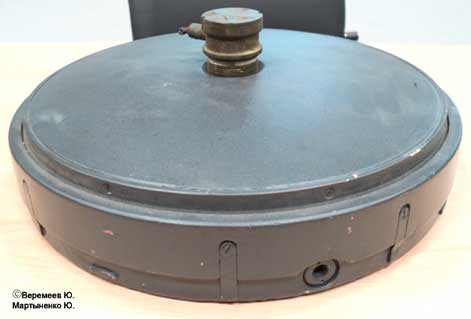

Mine Antichar Tellermine 35 (T.Mi.35)




Cette mine fut conçue pour remplacer la Tellermine 29 qui ne donnait pas entière satisfaction .
Le prototype de ces mines appelés Tellermine a été développé dans les derniers mois de la 1 Guerre mondiale pour arrêter les chars alliés
En 1929, la Tellermine 29 (T-Mi 29) apparait mais comme elle ne donne pas satisfaction est conçue peu après la TMi 35 et  la TMi 35  St, et ensuite arriveront les  T-Mi 42 et T-Mi 43. Il a était produits plus de2.2m de mines TMi 35 min et 35 TMi St.

Elle est prévue pour mettre hors de service le train de roulement d’un véhicule à cehnille ou les essieu d’un véhicule à roues.Cette mine est réglée manuellement t et elle peut être déposée dans la neige ou sur et dans le sol.Par contre comme elle n’est pas amphibie elle ne peut être placée dans des courants d’eau et elle peut aussi être piégée
Elle a été largement utilisé par la Wehrmacht et  les alliés des allemands  pendant la Seconde Guerre mondiale Elle a été ensuite utilisée post guerre par un certain nombre de pays du Moyen-Orient, en Afrique, en Indochine, et certains pays européens (Grèce, Albanie, Yougoslavie, Turquie).
Lors de travaux de déminage en Libye en 1988-1989 dans la région de l'ancienne ligne de défense du général Rommel (ligne Agel-Marada) des miens ont été retrouvées en parfait état et prêtes à fonctionner"

Ces mines sont transportées par  deux  dans un emballage  acier ou aluminium prévu à cet éffet  . le tout pèse 23 kg.

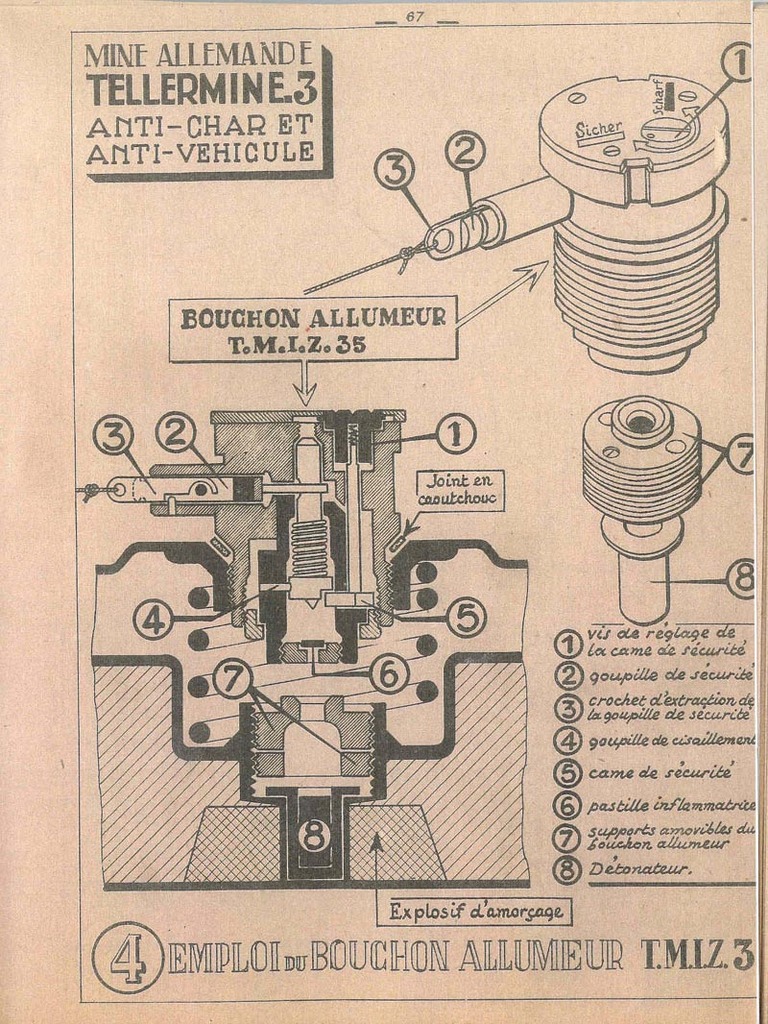

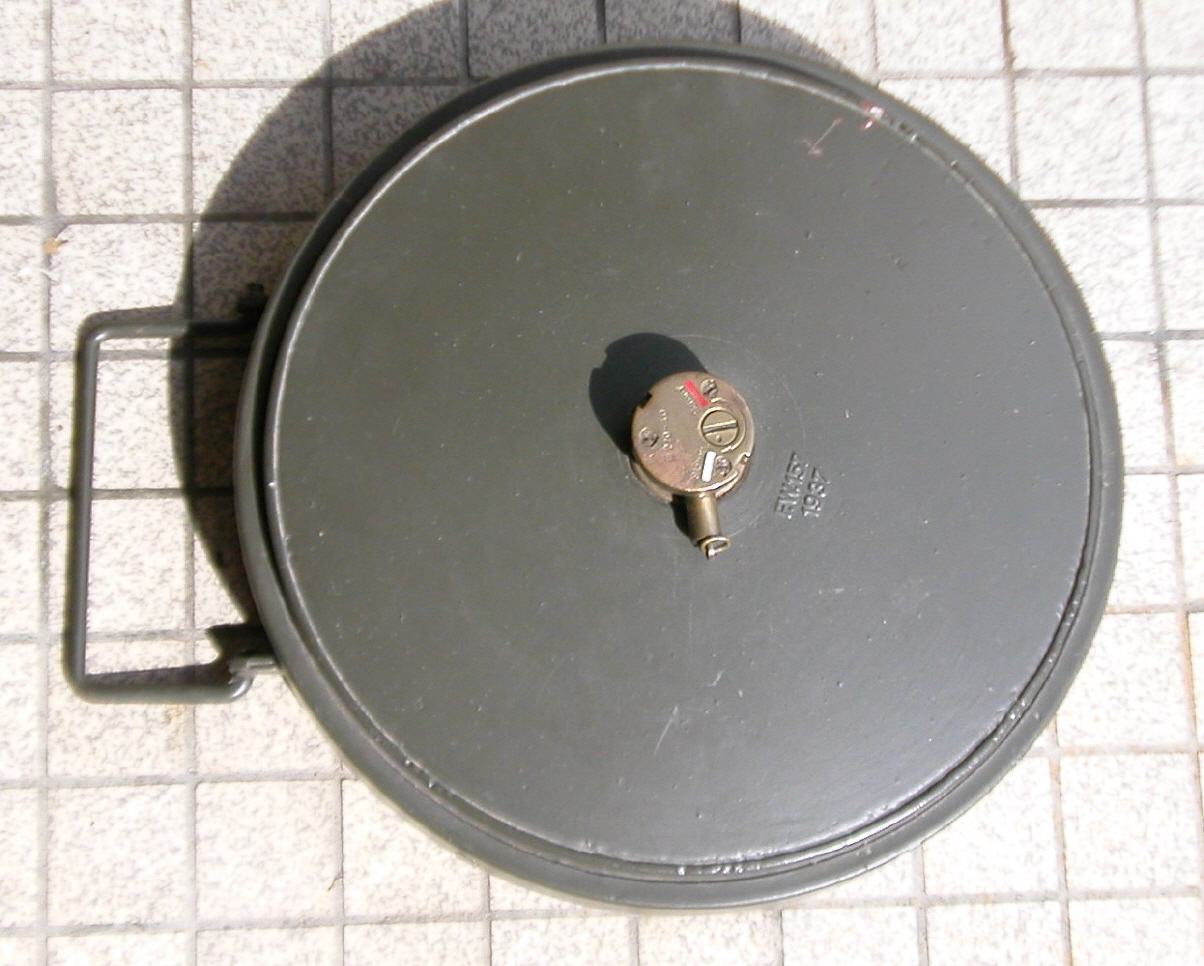

  L’allumeur T Mi Z 35 nous montre  clairement les fentes de réglage  avec le code couleur rouge ou blanc (armé rouge et inactive blanc)  Après avoir installé la mine Le vis est tournée vers le trait rouge
Cette vis qui  peut être facilement tournée  reçoit le surnom de  pièce de 1 pfennig
En effet si le réglage est prévu avec un tournevis il est plus courant que le sapeur active la mine avec une pièce de monnaie  qu’il a dans l poche en lieu et place du tournevis . De plus la manipulation du tournevis est moins aisé que celle d’une pièce de monnaie.

Description

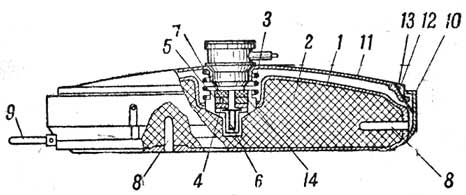

C’est un corps en métal(11)  contenant une charge explosive (2) elle-même positionnée dans une enveloppe (1) L’allumeur est maintenu par un ressort (3).il est lui-même vissé dans un
 manchon fileté (4) en bas. Il possède un  joint d'étanchéité en caoutchouc. Les réservations sur le coté peuvent recevoir des piégeages (8)  La mine possède une poignée  (9)




Couleur
Avant-guerre les mines étaient peinte en  couleur feldgrau  ou gris panzer
Avec l’entrée en guerre  il apparut diverses couleurs

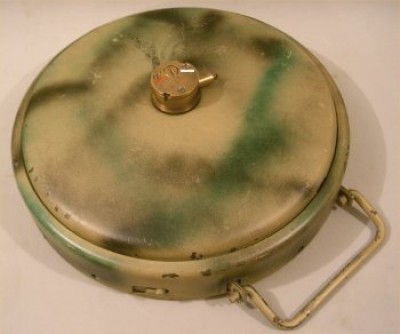

 nous trouverons donc des  mines ocre jaune en grande quantité car cette couleur était facile à produire et peu chère. Cela fut vrai surtout à compter de l’été 1943 Par ailleurs, on trouve aussi  une couleur jaune grisâtre terne  et aussi du  vert foncé.
Marquage.
on trouve sur le bouchon  un marquage avec les codes de l’usine, de l'année de fabrication. En le corps de la mine recevait l’inscription suivante en lettres noires ou blanches "T.Mi.35 / T.Mi.Z.35". Mais il est aussi possible de ne rien trouver.
Cas des mines d exercice




les mines d’exercices ou Üeb.T.Mi.35.étaient facilement reconnaissable car elles reçoivent un étiquetage approprié avec un cercle rouge  En outre, le fond est vissé au corps par trois vis, permettant  de réamorcer la mine en fumigène . Cette mine reçoit un allumeur  T.Mi.Z.35 standard.
Une fois déclenchée, cette mine émet de la fumée  via des trous situes sur la base tout autour de la mine
Les Sapeurs allemands avaient un système pour savoir si la miné était armée
Ils utilisent un stylo  Si le stylos un fois introduit dans le trou  est  vertical la mine est armée C’était une règle non écrite, mais connue de tous les sapeurs allemands.



Les caractéristiques

Type de mine Antichar
Matériau du boîtier
métal
Poids  9,0 kg.Charge Militaire  5.5 k  BB
TNT, PETN

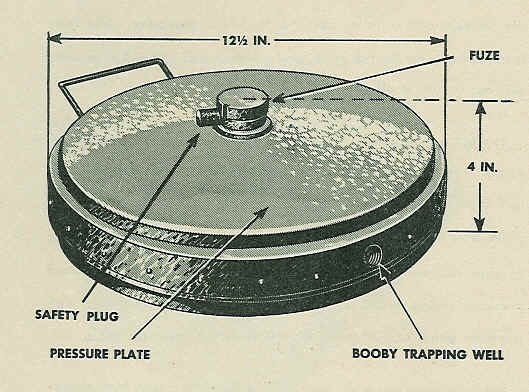

Diamètre 32 cm
Hauteur 10.5 cm

Force d'actionnement  100-190 kg.
Autodestruction / auto-neutralisation Non
Allumeur Mi.Z.35
ZZ35, ZuZZ35, ZZ42
Plage de température -50 - +50
