Allemagne Mine 1944 Type Topfmine 4531

Article écrit par : Claude Balmefrezol

Mis en ligne le 28/07/2014 à 19:00:32



Les Mines antichars Topfmine 4531
Topfmine 4531 (T.Mi.4531), Topfmine A 4531 (T.Mi. A 4531), Topfmine B 4531 (T.Mi. B4531), Viskonitmine, Topfmine C 4531 (Tomi C 4531), Papmine, Topfmine D 4531 (Tomi D 4531))





Cette série de mine version Topfmine 4531 a été adoptée par la Wehrmacht comme mine antichar (Heeresmine) en Mars 1944 comme une alternative aux mines dont la carcasse était en métal (T.Mi.42, T.Mi.43 Pilz ) ceci pour faire face à la pénurie de métal et en même temps pour contrer les appareil de détection des mines des Alliés  Les détonateurs de ces mines  SF-1 (To.Mi.Z.)  étaient spécialement conçus pour être indétectable car il ne possédait  aucune pièces métalliques.
Voyons maintenant les diverses versions de cette Topfmine

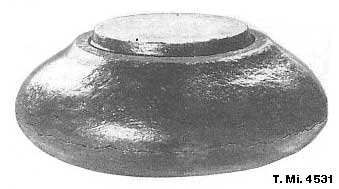

Topfmine 4531 (T.Mi.4531) Elle est fabriquée à partir de Pressstoff qui est un mélange de farine de bois avec du goudron de houille.
Un marquage couleur blanche T.Mi. 4531, était appliqué mais mais on pouvait trouver aussi d'autres marquages tels que Topf.Mi. 4531 ou Mi 4531. Cette version a été  produite à 786 900 exemplaires.




Topfmine 4531 A (T.Mi.4531A) elle est fabriquée à partir du lignite ( poudre et de bitume de lignite. Extérieurement, les différences entre T.Mi.4531 T.Mi.4531A sont presque impossibles . La seule différence réside dans le matériau Les marquages apposés sont T.Mi. A 4531) .  Nous ne possédons pas de diInformation sur le nombre de mines produites.

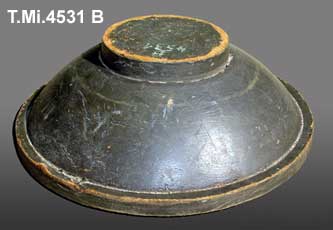

Topfmine 4531 B (T.Mi.4531B)




Elle est fabriquée à partir d'un mélange de sciure de bois et de résine ; Le marquage de cette mine est T.Mi. Viskonitmine) La fabrication de ce type de mime avait été confiée à la société Viskonit-Werke à Zittau d'ou son nom ,mais diverses raisons la production a été interrompue et seulement une petite quantié a peu être livrée durant l'hiver 1944/ 1945.

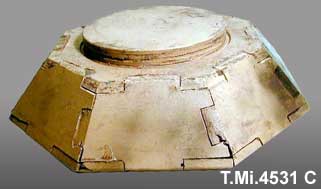

Topfmine 4531 C




(Pour Mi 4531S) Elle est fabriquée à partir  de plaques de carton collées la colle forte. Cette mine est reconnaissable aisément car elle de forme hexagonale  avec facettes ; Elle a été fabriquée par Metallwarenfabrik Halver, Peter Wilhelm Haurand GmbH / Halver dans Westfalen (Westfalen). On la connait aussi comme  Topfmine  4531,  ou Mi  4531, Papmine
Sur le couvercle peut figurer le marquage   "CMG".
Nous ne connaissons pas  le nombre de mines fabriquées.

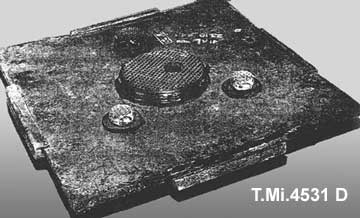

Topfmine 4531 D Mi 4531D)




Cette photo montre la mine  inversée. Elle devait être en  bois (contreplaqué) et avait une forme carrée. Mais il faut savoir que devant la pénurie  de matières premières et beaucoup d’autres matériaux  les allemands vont essayer de faire flèche de tout bois
sur la photographie nous voyons une mine en faïence 'exposée au Musée del 'artillerie de Saint-Pétersbourg . Nous n’avons que cette reproduction et ne savons pas si elle a été fabriquée en série.

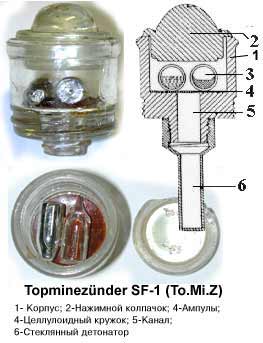

Nous voyons  le détonateur Topfminenzuender SF-1 (To.Mi.Z.)  qui est en verre. Dans le corps central en verre nous  trouvons  deux ampoules de verre servant à l'allumage  placées au fond de  la capsule détonante de verre.



Pour la mise à feu il faut une pression sur le capuchon de  de 50 à 70 kg. . Cette pression écrase les ampoules et provoque  le mélange des produits chimiques ce qui entraîne l'explosion


On découvre le détonateur de type  Knickzuender 43 (Kn.Z. 43) .à tige inclinée d'une longueur de  9 à 10 cm il est visée dans la douille de la mine  installée à l'envers Le détonateur se déclenche lorsque la mine dévie de 20-30 degrés.
Toutes les mines de cette série ont le même dispositif, de mise à feu et peu ou prou le même  poids et dimensions. Elles sont conçues pour neutraliser roues  et à chenilles ,L'explosion se produit lorsque   la mine reçoit une pression supérieure à 150 kg où lorsque le détonateur Kn.Z. 43 s'incline de plus de 20 /30 degrés. Mais ce détonateur n'est efficace que contres des chars légers et des chars moyens alliés qui ont un plancher peu blindé .L'explosion  peut endommager la roue d'une voiture ou le sol de la cabine d'un camion
L'explosion sous un plancher de char  peut commotioner l' équipage.

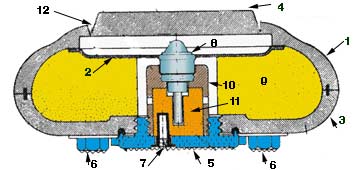

 Description de mines de la série T.Mi.4531





Le boîtier est constitué de 2 parties
(1 et 3) fixées les unes aux autres et collées entre elles.
La partie supérieure accueille la calotte de pression (4). Sous cette calotte se ,trouve du carton  collé afin de fournir un espace libre sous la plaque de pression.
La partie inférieure  accueille en son centre  un disque en verre (5)  Certaines séries de mines  avaient des disques en plastique ou bois. Ce disque possédait une ouverture afin de visser le détonateur. servant  à piéger la mine Dans ce disque est vissé immédiatement sur le carter intermédiaire le système de mise à feu du détonateur  (To.Mi.Z.) (10) qui est en contact avec un explosif de grande puissance (11). et au-dessus  se trouve le  détonateur en verre  Topfminenzuender SF-1 (8)
L'espace libre était rempli d'explosif brisant (9).
Sur ce couvercle inferieur  sont vissés  trois boulons de verre  deux d'entre eux ont une poignée, et le troisième est un plug  explosif


Les boulons peuvent être fabriqués à partir de et d'autres matériaux non métalliques.
La Mine est peut être activée  manuellement sur le sol, dans le sol, dans la neige et même dans des sols gorgés d' au  car elle est étanche . Elle explose avec une pression de  70 kgs .Le piégeage des mines s'effectue avec des détonateurs 42 ZZ. . Elle peut  être désactivé par le dévissage de la partie inférieure du couvercle en verre ensuite il faut enlever le détonateur . Cette mine ne possède aucun dispositif de  sécurité

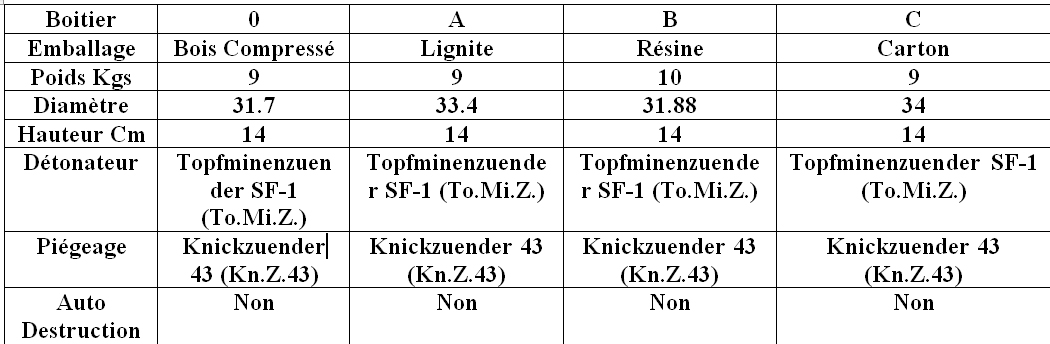

Les caractéristiques de performance min Topfmine 4531
