Allemagne Mine Allemande 1945 Mine Piégée en Bois(Entlastungsmine (Holz) (E.Mi. (Holz))

Article écrit par : Claude Balmefrezol

Mis en ligne le 27/07/2014 à 09:18:08



Mine Piégée en Bois(Entlastungsmine (Holz) (E.Mi. (Holz))

Internet


Cette mine a été adopté par la Wehrmacht  en Janvier 1945. Elle est en bois fabriqué dans les ateliers militaires. C’est  une arme de la fin de guerre  souvent appelée mine du  désespoir (Minen der Verzweiflung).
L’Allemagne est aux abois et tous les moyens sont bon  pour arrêter les alliés dans leur marche vers Berlin surtout les troupes soviétiques
les Allemands n’ont aucune pitié à attendre de l'Armée rouge en quête de vengeance contre ceux qui les ont pillés
Cette mine piège en bois (Entlastungsmine (Holz) est une mine très dangereuse
Elle se présente sous l’apparence d’une caisse de bois inoffensive
Sur cette caisse en bois peut être posée un objet qui attire l œil  Cet objet doit avoir un certain poids toutefois ) Ces charges peuvent être des articles ménagers  utilisés pour les combattants (boîte de cigarettes, boîte d’eau de Cologne,  bouteilles )  ou du de matériel de guerre (Boites de  munitions  boite de grenades, téléphone, radio, mitrailleuse, un sac avec des documents etc.). Le déplacement de l’objet entraine la mise à feu  de la charge placée dans la boite  en bois.Cela mets à feu une charge de 200 grammes de TNT  au moyen du détonateur  Sprengkoerper 28 . L’explosion  de cette charge entraine la mort ou des blessures graves  avec lésions sur les yeux , les voies respiratoires supérieures, les poumons, l'abdomen, sans compter des lésions sur les membres . elle peut être aussi utilisée avec un fil piège Zugzuender 42 (ZZ42)
Elle peut être  utilisée comme mines anti antichar bien qu’elle ne soit pas prévue pour cette utilisation .
Description

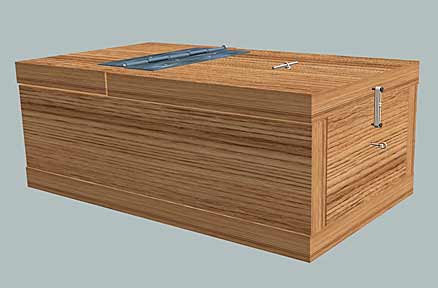

C’est une boîte en bois  de petite taille 16cmde long pour 9 cm de haut et 6 cm de large

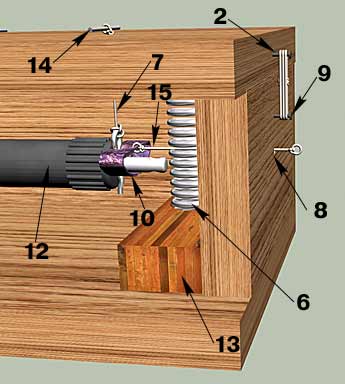

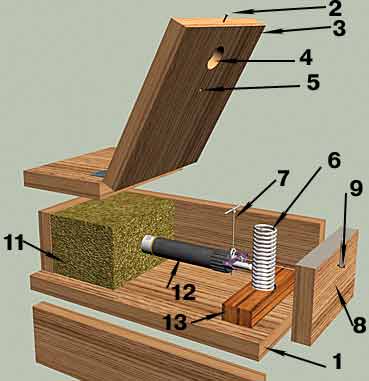

Le couvercle((Geoeffnete Deckel ) est épais de 3 cm et il est mobile via une charnière cle à charnière).  A l'extrémité avant  se trouve un  clou (2)  qui permet de fermer le couvercle
 sur la face interne du couvercle se trouve un évidement  ou Federgegenlager (4) pour loger le ressort de compression  ou Druckfeder . on trouve aussi un trou de sortie (5) pour le cordon de traction ou Reissschnur ( 7).
Sur  l’avant du boîtier on trouve aussi une ouverture (8) pour le passage de la chaîne de déclenchement ou  Sicherheitsschecks)  ainsi qu’un deuxième clou de verrouillage (9).
A l’'intérieur du boîtier est placé un bloc de 200 grammes  de TNT Sprengkoerper 28 (11)
Sur ce bloc sont fixés des fils-pièges ou  Zugzuender 42 (ZZ42) (12) qui sont mis à feu via le câble sortant par le trou de façade Sprengkapsel Nr.8 (8).
Au centre du boitier se trouve le système de  fixation du ressort  de compression clouté sur la boite   (Leiste) (13)
Mise en œuvre

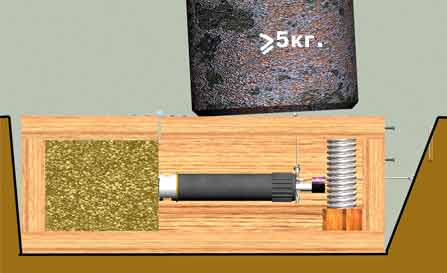

Le  couvercle  une fois la mine mise en situation de combat ne peut se lever car il est maintenu en place via une charge d’un poids égal ou supérieur à  5 kgs
Le couvercle comprime le ressort




Les fils pièges peuvent être mis en place via les trous  dans la boite . Il faut ensuite enlever les sécurités qui tiennent le couvercle fermé

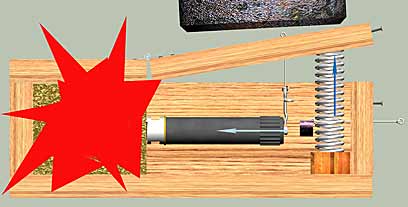

La  mine explose  lorsque le poid qui maintient le couvercle ferme diminue ou si un fil piege est coupé
Par chance si on trouve la mine et les fils piege il est possible de la neutraliser  en coupant le fil piège tout en maintenant la traction
Pour  ce faire il faut maintenir la tension du fil piege  dans la partie allant ver la mine  . il faut  ensuite couper le fil et le retendre pour eviter l’explosion ( Comme dans les films d'action ou seul le Héros style Rambo reussit cette manipulation en plus sous les tirs ennemis!!!!!! )
Caractéristiques Mine E.Mi. (Holz)
Type  Mine Piege
Boîtier   Bois
Poids 1.3 kg
Dimensions Longueur 16cm Largeur 6cm hauteur 9 cm
Charge militaire 200 grs de TNT mélinite
Utilisation exterieure ou interieur -40°+40°
Détonnateur Zugzuender 42 (ZZ42)
Durée de Vie 1/3 ans
Autodestruction  Non
