Russie Armée Impériale Russe 1914 1917 2e Partie

Article écrit par : Rougeau de Nazapad

Mis en ligne le 28/12/2013 à 10:27:40



L’armée Impériale Russe
2e Partie ( 1e partie 3e Partie)

Par Rougeaud de Nazapd
SITE
Article  réalisé à partir des divers posts publiés  sur le Forum Histoire et Militaria 1914 1918



Cartouchière et emport de munitions

Les Cartouchières sont du modèle 1893,fabriquées  en cuir de vache de couleur fauve. Elles sont normalement portées  en paire,mis a part pour la garde et la parade où une seule cartouchière est portée du coté droit.
le soldat Russe en campagne dispose aussi de cartouchière supplémentaire de deux modèles, l'un étant en forme de bandoulière portée en travers du torse et l'autre ayant l'aspect d'une petite sacoche portée avec une sangle.
au court de la première guerre certains soldats ne toucheront qu'une seule cartouchière de cuir ou des cartouchière ersatz, voir une seule en bandoulière de toile.

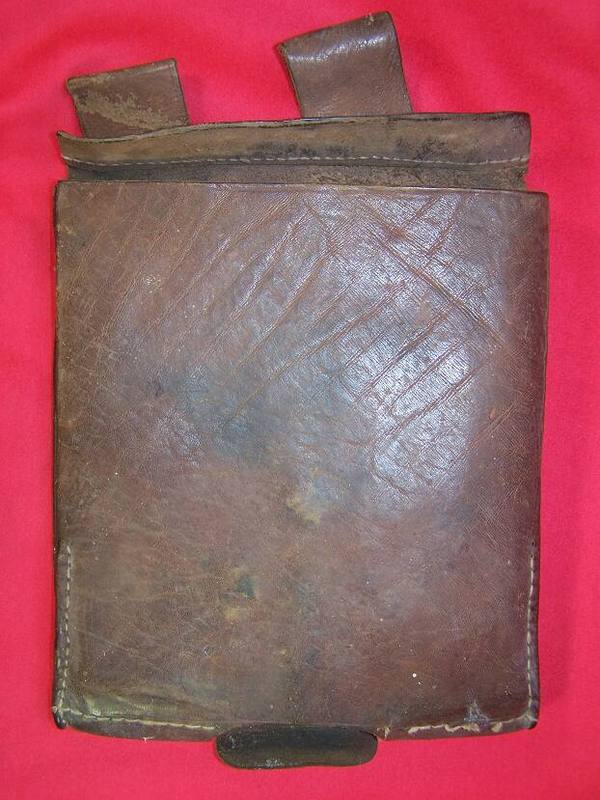

Fabriqué en cuir fauve,le coffret mesure 145mm de la large par 100mm de haut, on trouve une séparation de cuir cousue a l'intérieure. Le capot enveloppant mesure 155mm, il s'ouvre sur l'avant de la cartouchière,sur celui ci est cousu une petit patte servant à ouvrir la cartouchière et deux pattes de fermeture latérale. les flancs reçoivent deux boutons de laiton servant a maintenir les pattes de fermeture du capot, a l’arrière deux passants rectangulaire sont cousus pour le passage au ceinturon. Une cartouchière contient 30 cartouches  conditionnées  en boite carton de  15 cps ou 6 lame chargeurs de 5 cps

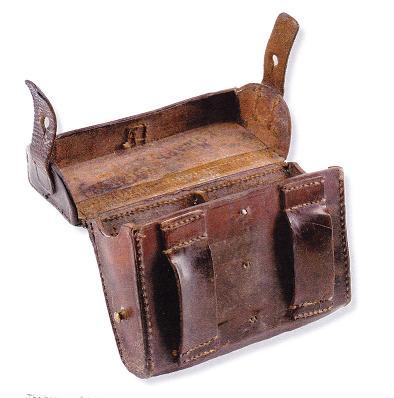

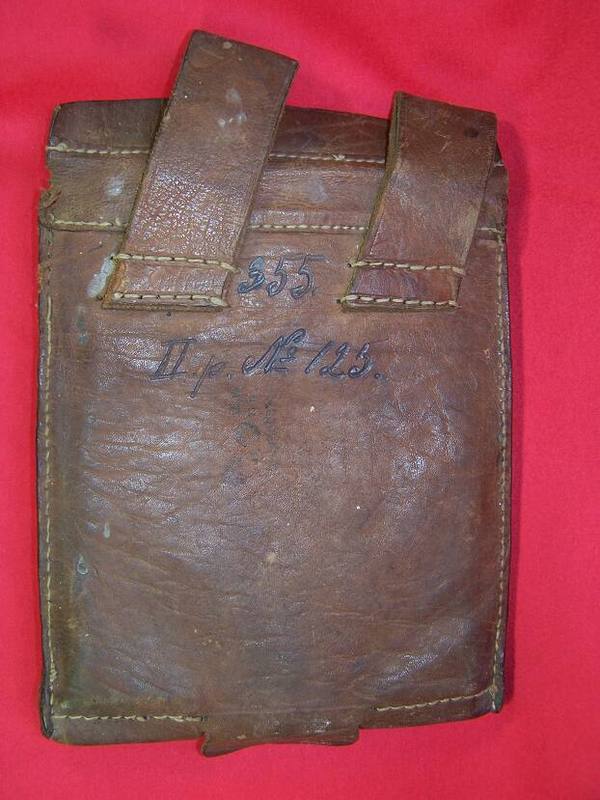

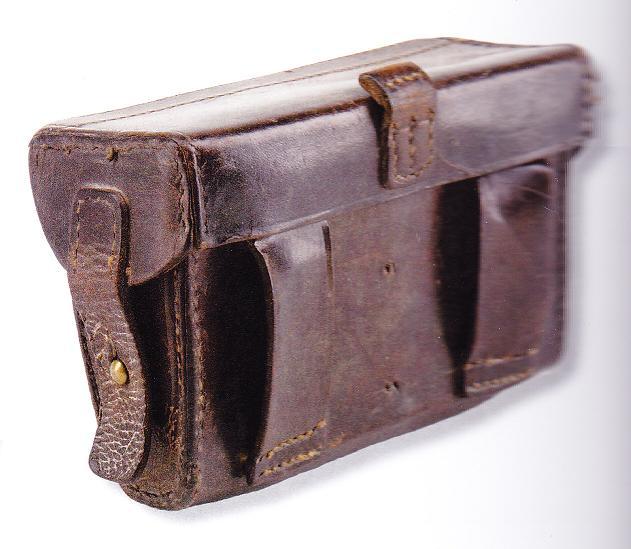

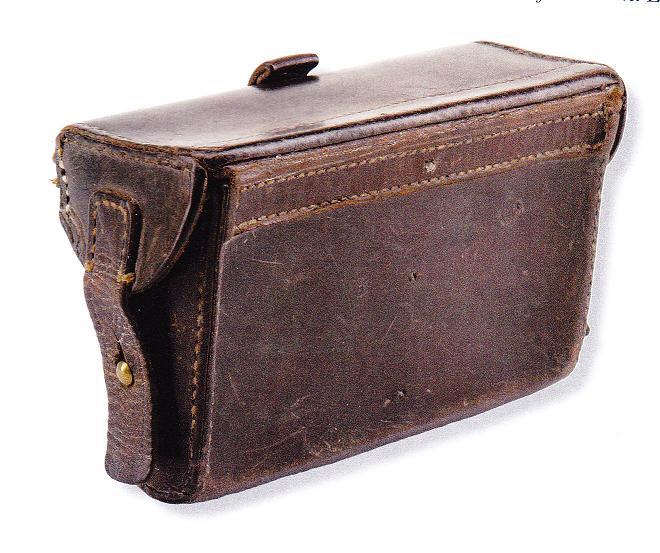

Cartouchière M 1893 Avant Cartouchière M 1893 Arrière Cartouchière M 1893 Ouverte

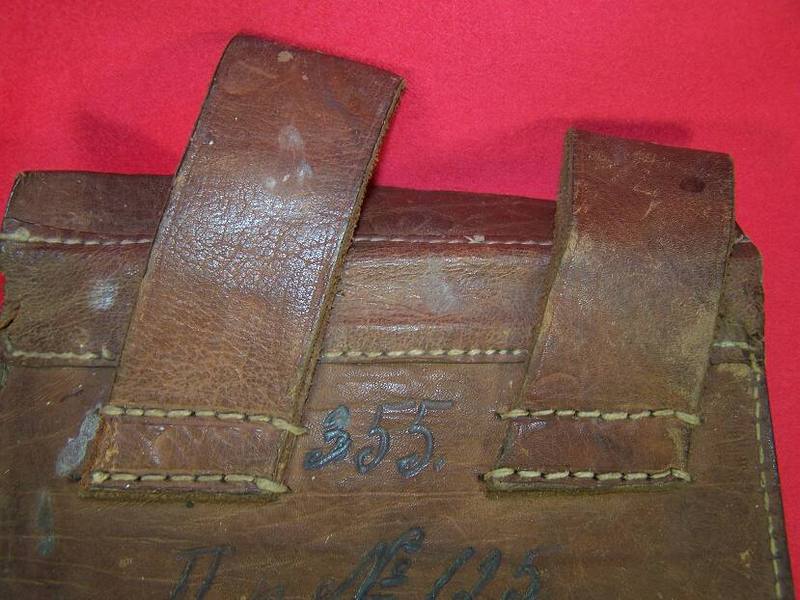

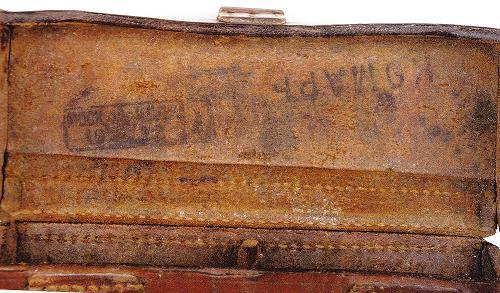

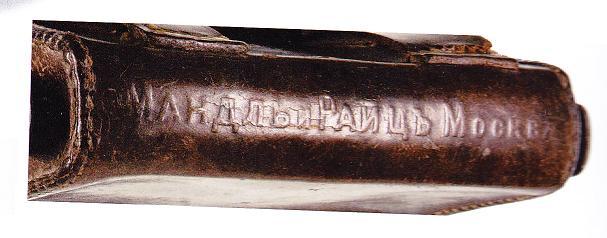

Marquages Marquages Marquages

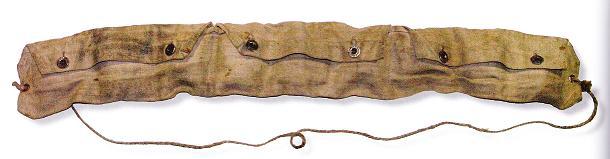

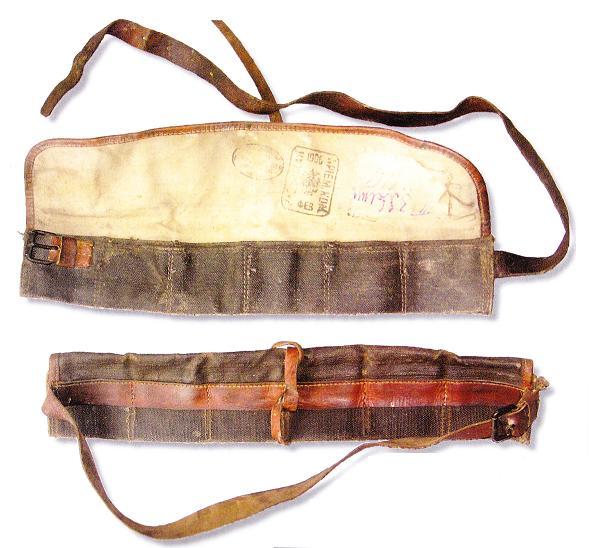

Bandoulieres


exemplaire fabriqué avant guerre Fabrication simplifié

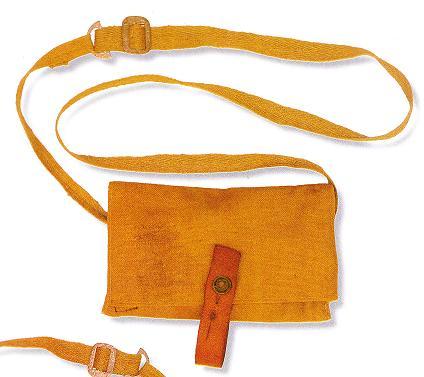

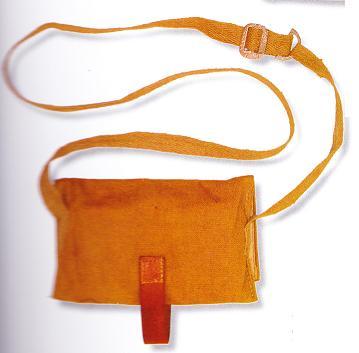

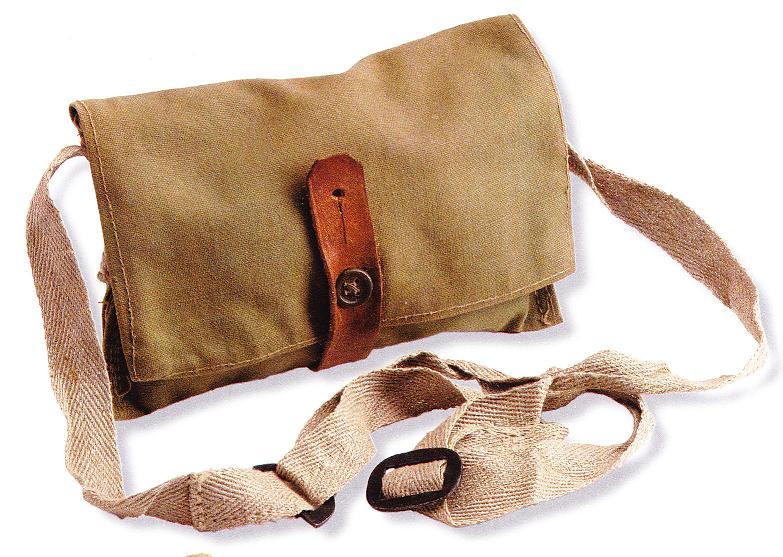

Cartouchière de réserve modèle 1889

De forme rectangulaire en toile de coton,d'une largeur de 200mm sur environ 115mm de haut,fermant par une patte de cuir boutonnée.Elle ce transporte par une sangle de lin ,réglable par boucle.

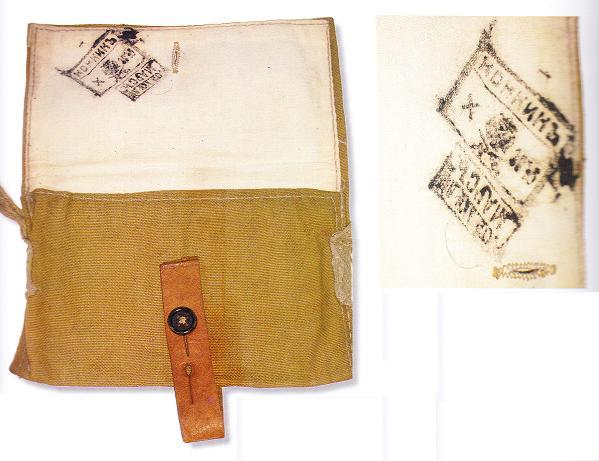

Cartouchière de réserve modèle 1889 Cartouchière de réserve modèle 1889 Cartouchière de réserve modèle 1889

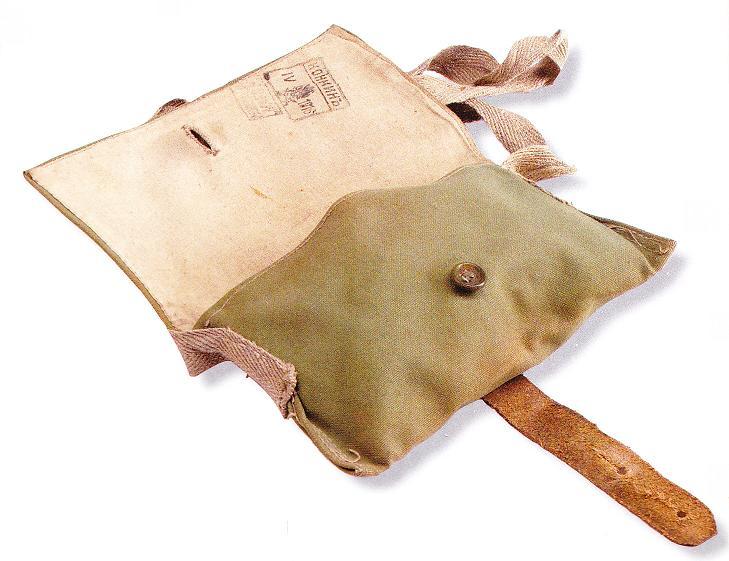

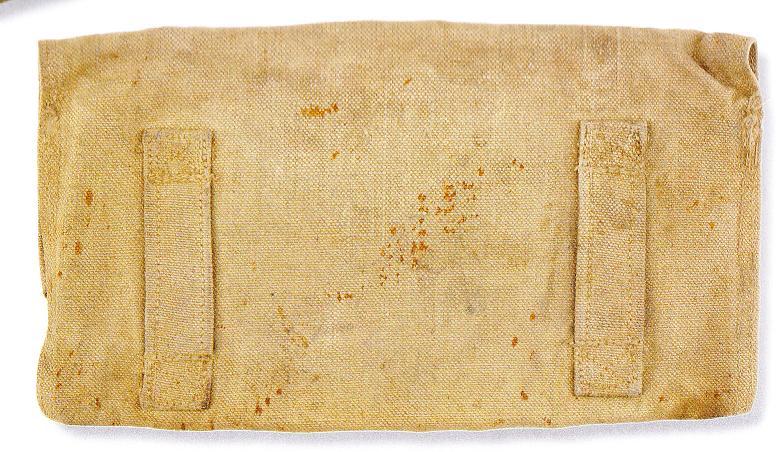

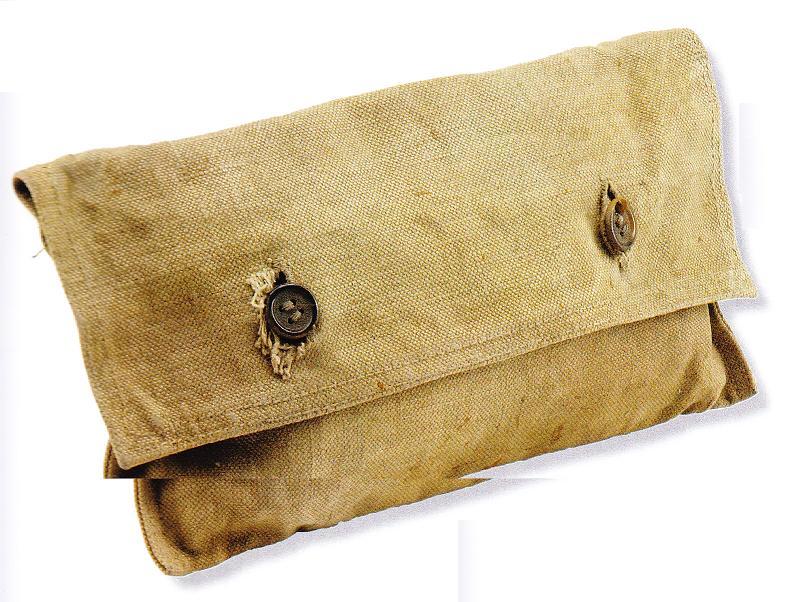

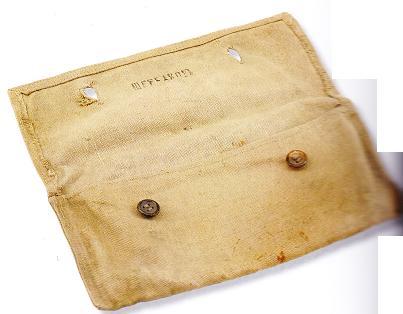

Cartouchière ersatz en Toile
Fabrication de toile, de dimension 270X155,fermant par deux boutons de 18mm.
Cartouchière ersatz en Toile Cartouchière ersatz en Toile Marquage fabricant ou contrôleur ?
Cartouchière modèle 1916 Cartouchière modèle 1916
Photo d'un soldat équipé de cartouchières ersatz

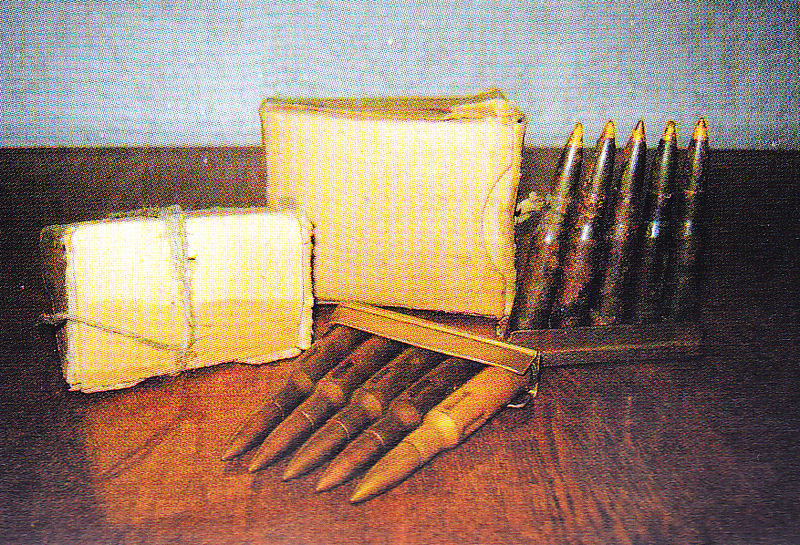

Boite de cartouches et cartouchières Ersatz




Les cartouches sont livrées en boite de 15,la boite reprend la forme de la cartouchière afin d'être placée avec l'emballage dans celle ci

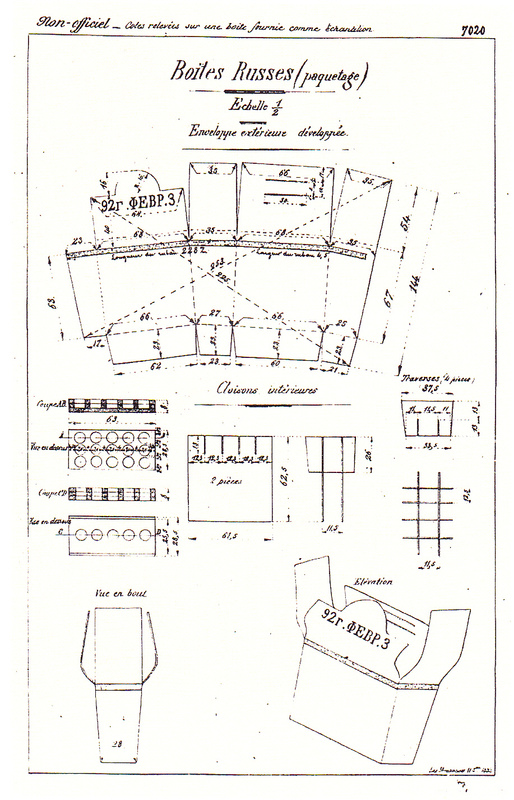

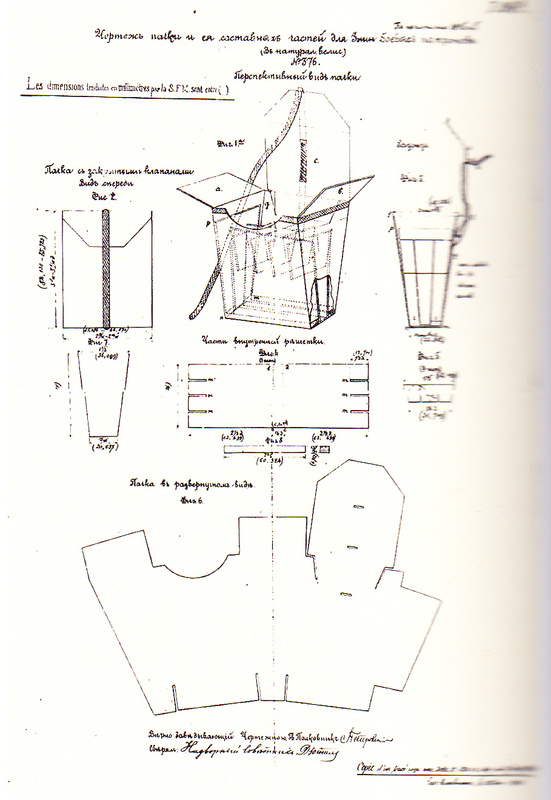

Patron de la boite en carton provenant d'un manuel Français

Pour pallier aux difficultés d'approvisionnement en cuir des cartouchières Ersatz verrons le jour, dont un modèle en tôle et en bois et toile peinte.

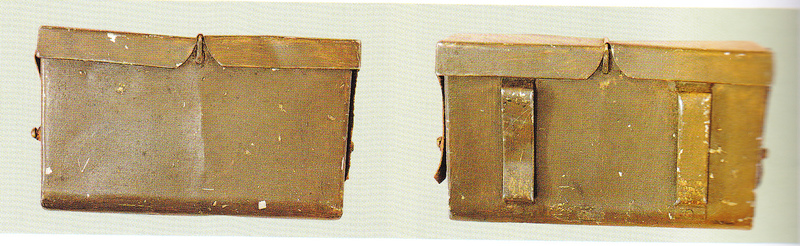

Modèle en tôle avec couvercle ouvrant en deux parties Modèle en tôle avec couvercle ouvrant en deux parties

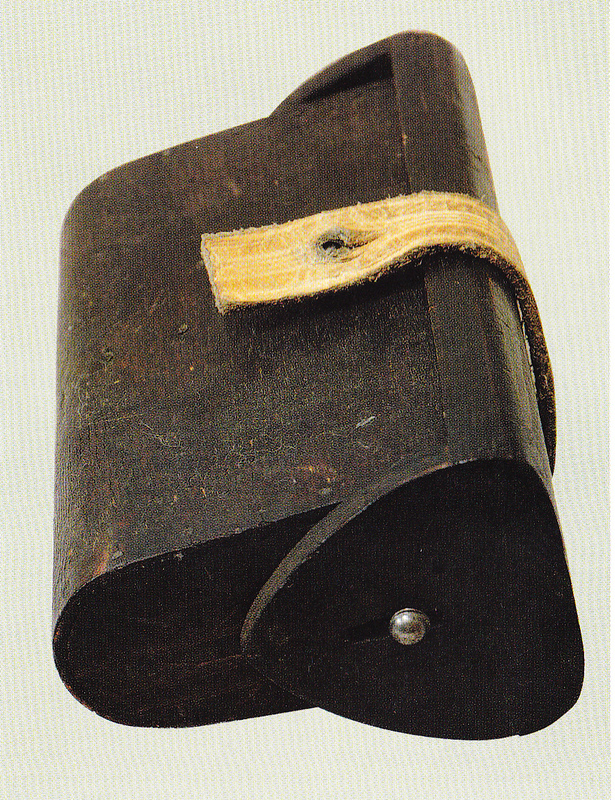

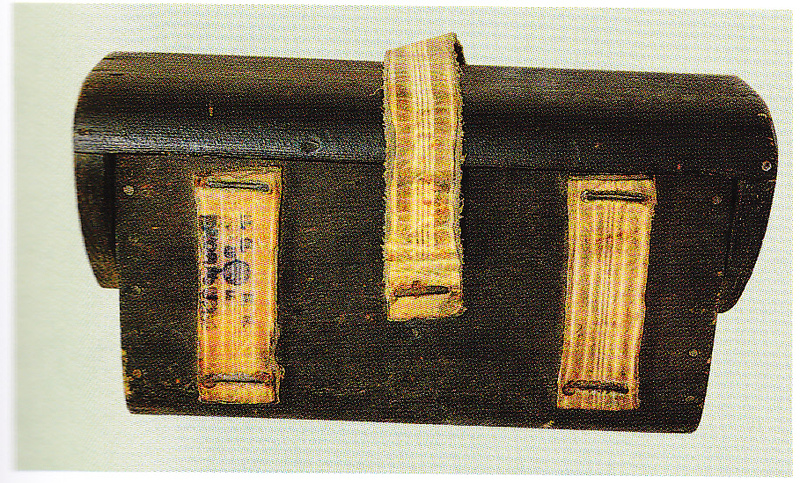

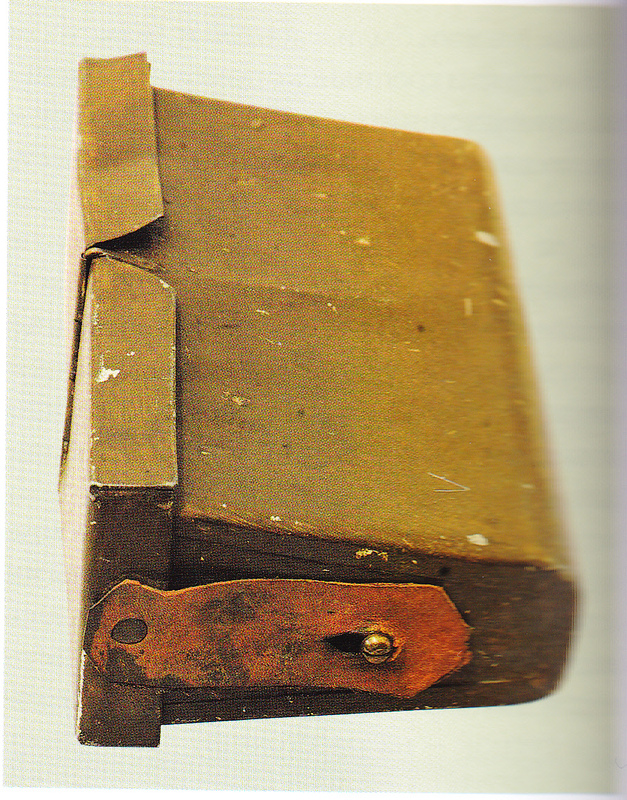

Cartouchière en bois et toile peinte Cartouchière en bois et toile peinte

Les casques

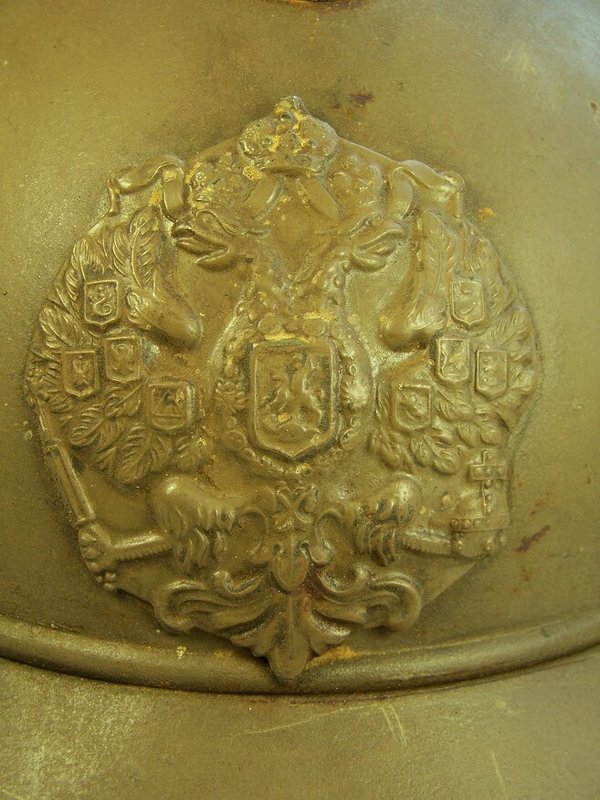

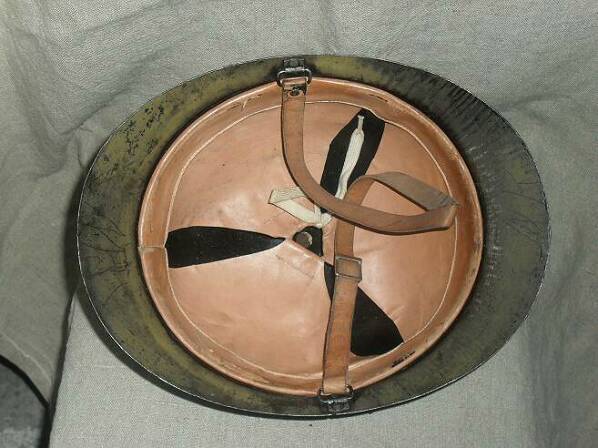

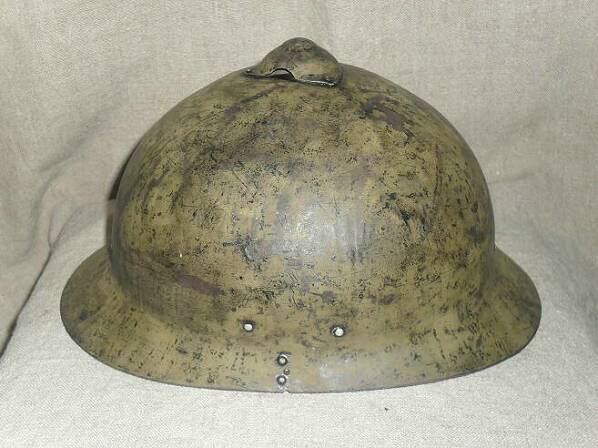

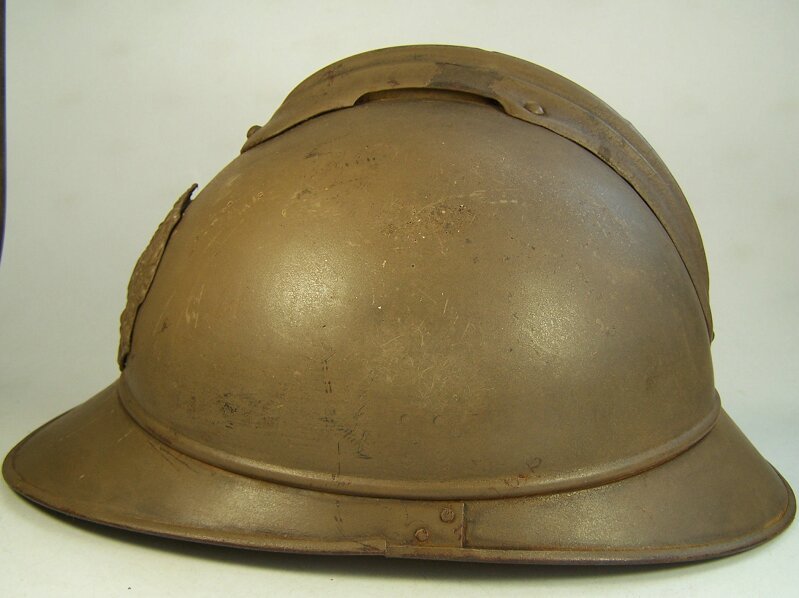

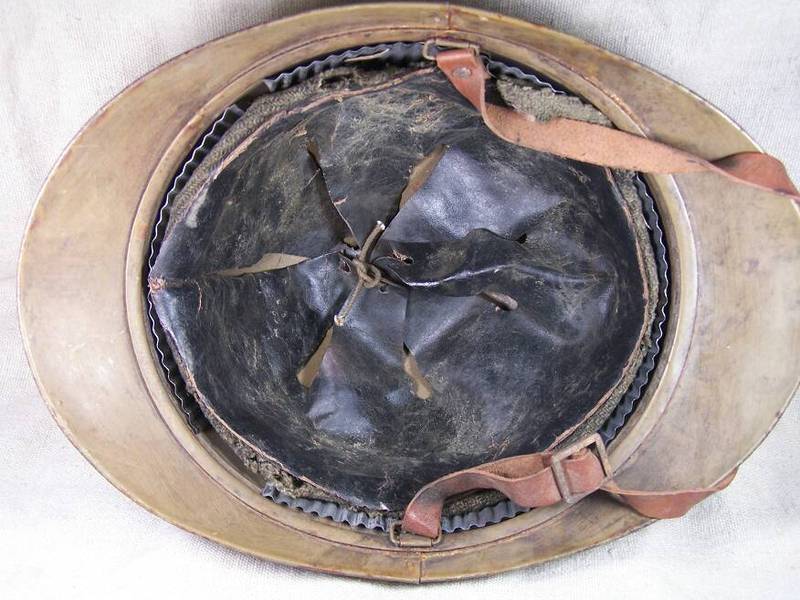

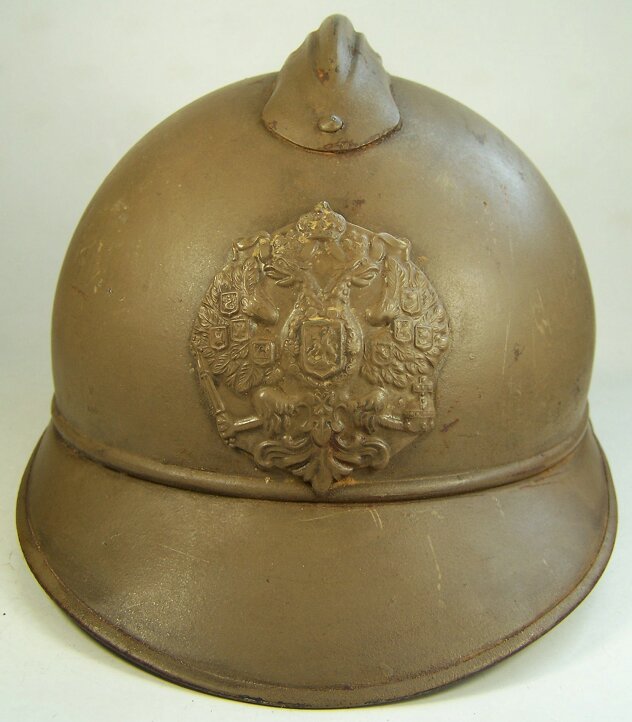

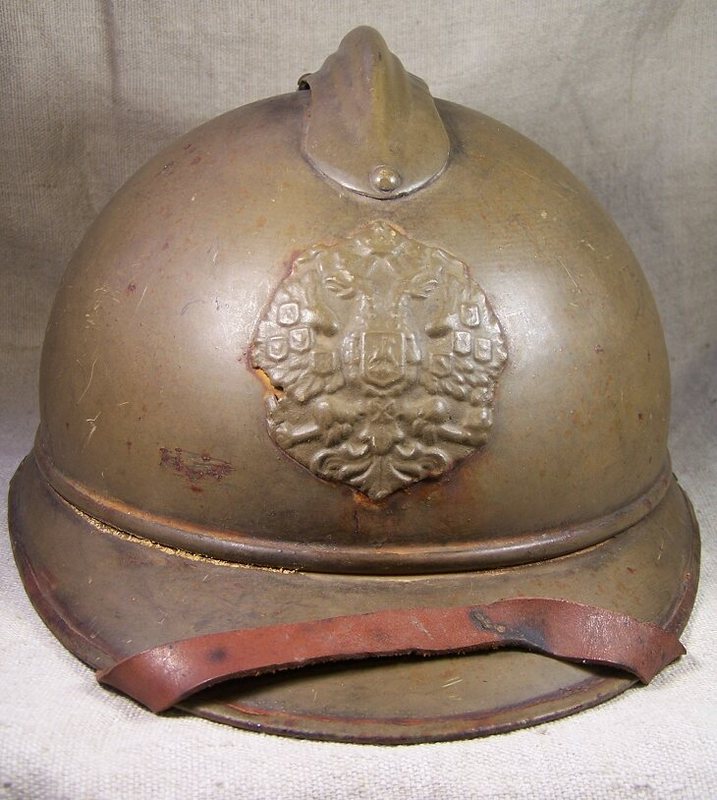

Le casque Adrian





Les premières troupes équipées de casque furent les deux Brigades envoyé en France.A leur arrivé, ces hommes furent tout naturellement équipés de casques Adrian modèle 15, peints de couleur marron afin d'être uniforme avec leur tenue,(sous réserve les casques seraient peint avec la couleur Moutarde des troupes coloniales) et ornés d'un attribut représentant les armoiries impériales.
L'armée russe devant s'équiper d'un casque moderne, le ministère impérial de la guerre passa commande de 2 048 000 casques. La France ne livra que 340 000 exemplaires fin 1916.Les casques utilisés par l'armée russe sont peint en Kaki marron avec des variations de teinte allant de kaki foncé a moutarde. Après l'abdication du Tsar et la création du gouvernement provisoire, ont fait retirer les insignes Impériale des casques, certaines fantaisie seront observées comme le port de la cocarde d'officier ou la tête de mort des régiments de choc.




En 1924,ces casques seront ressortie des dépôts pour équipé l'armée rouge. Ces casques sont peints de couleur vert olive et sont ornés d'une imposante étoile frontale fabriquée en tôle de cuivre en relief. Cet attribut est muni de la faucille et du marteau soviétiques, et peint en rouge à l'exception de la bordure de l'étoile et de l'insigne communiste.

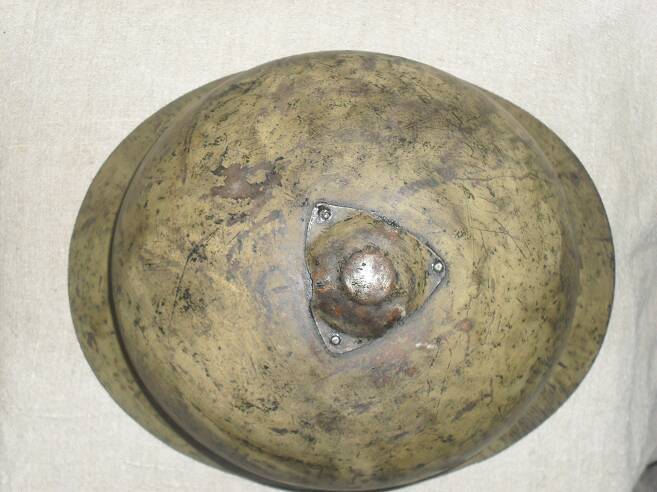

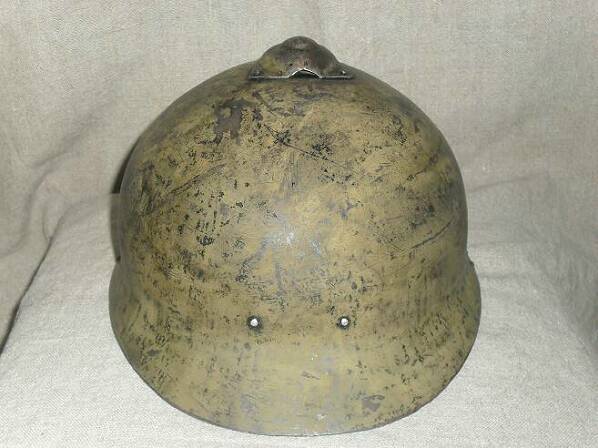

Le casque Sohlberg M17




Par ça forme,il rappelle le casque Adrian.Ont peut le considérer comme la première fabrication russe. C'est une coque embouti d'une seule pièce avec un évent sur la partie supérieure. La coiffe intérieure est en toile et cuir comme celle utilisée plus tard sur le SSH36 et 39. Il ne porte aucun Insigne. Il est fabriqué en quantités limitées par les entreprises Sohlberg et Holmberg situé en Finlande. Aprés l'indépendance de la Finlande,il équipera l'armée et divers autres corps jusque dans les années 40.

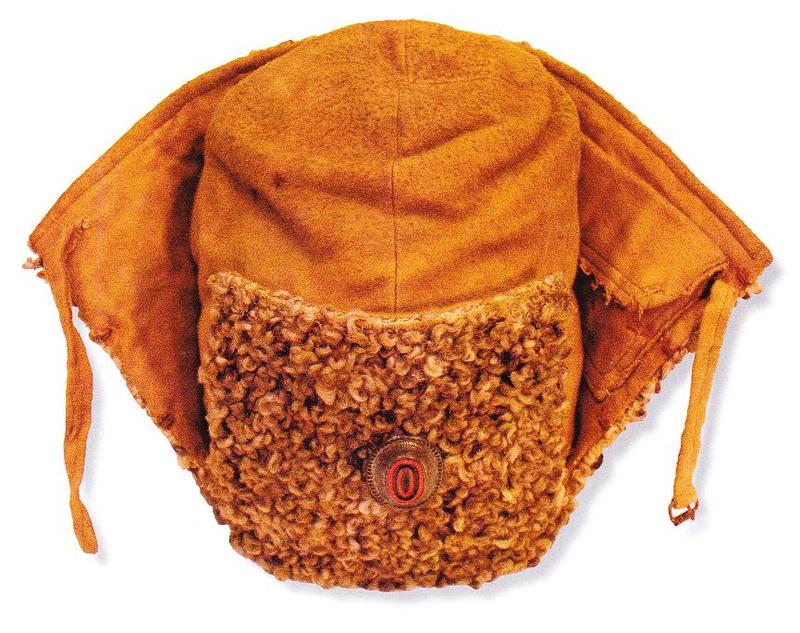

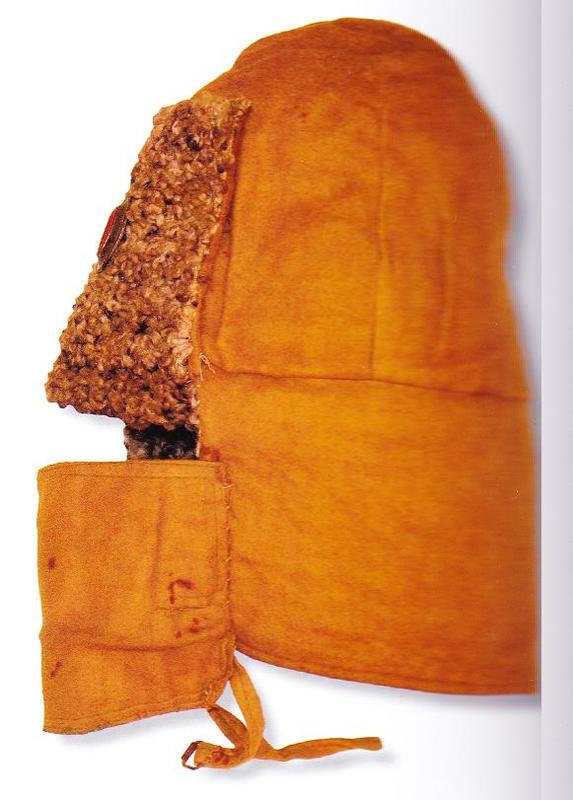

La Papaha

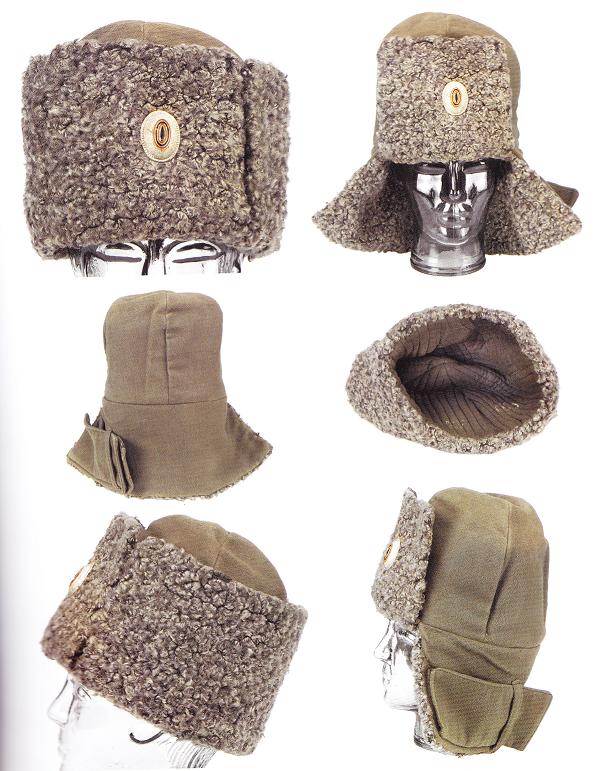

La Papaha 1910 est fabriquée en drap de laine, deux ou quatre agrafes maintiennent une partie rabattable sur la nuque qui comporte une protection du visage fixé sur la partie intérieure. L'intérieur du bonnet est doublé de coton.La fourrure extérieure peut être de l'Astrakan mais dans la plupart des cas il s'agit de fourrure artificielle en laine.


 Papaha M1910 Officier


Il existe une multitude de variantes de qualité et de couleur du drap de fond et quelques différences de montages ceci étant dut au système d’approvisionnement laissant le choix du fournisseur a chaque unité.


 Papaha M1910 sous officier  Papaha M1910 sous officier

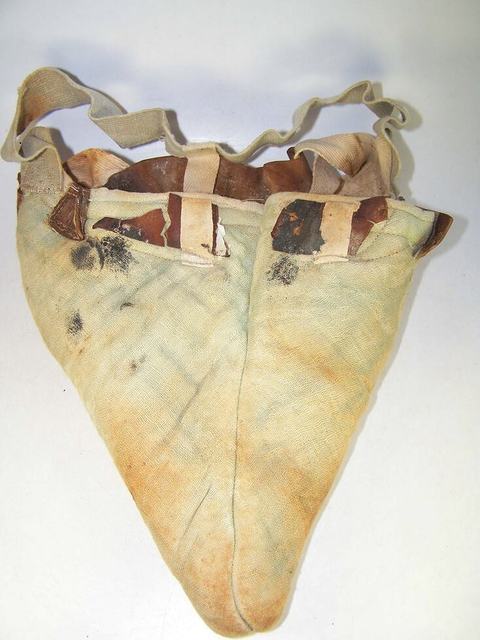

Pelle

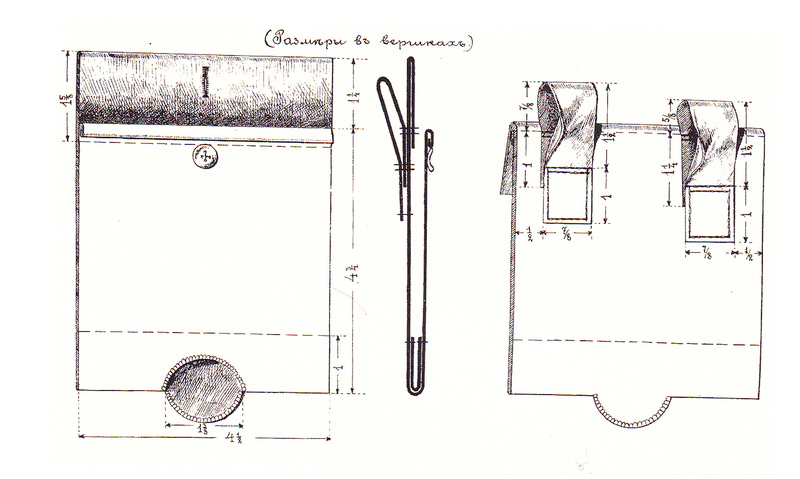

  Patron du porte pelle en toile de 1916 (les dimensions sont en mesures russe de l'époque)

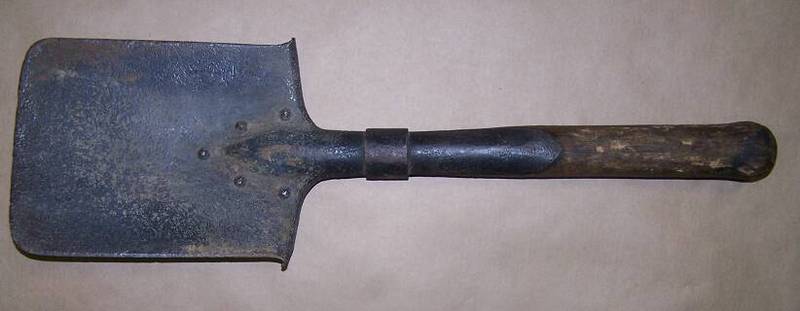

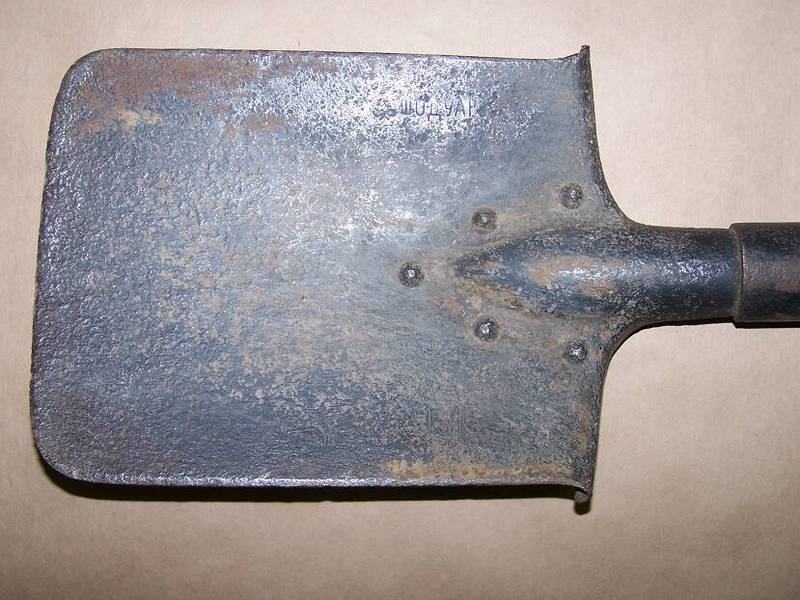

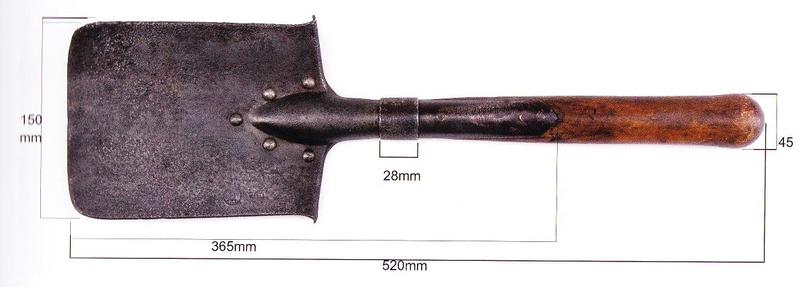

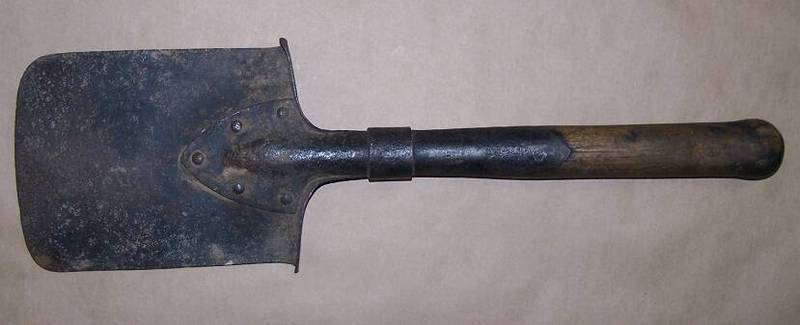

La pelle est du modèle Linnemann adopté le 20 juin 1878, elle est transporté au ceinturon dans un porte pelle en cuir adopté en 1882. Au court de la première guerre des portes pelles ersatz en tissu feront leurs apparitions.

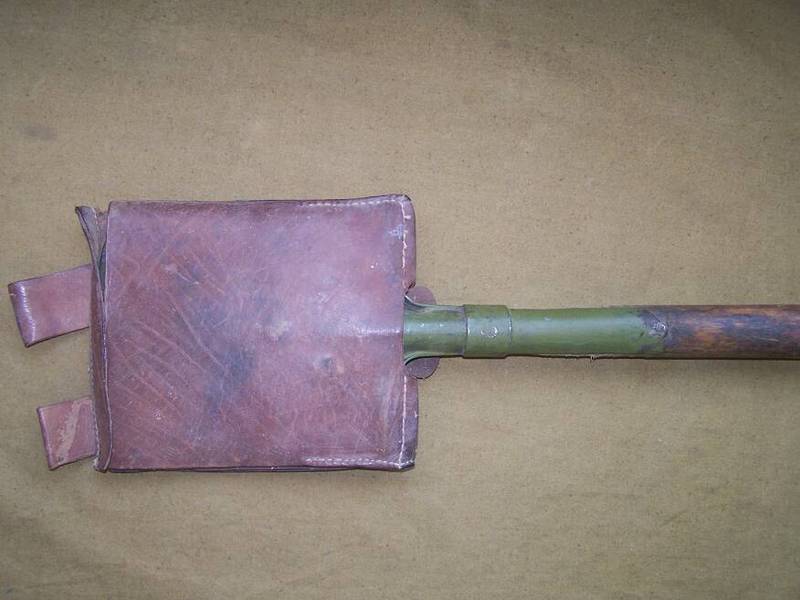

Porte pelle cuir

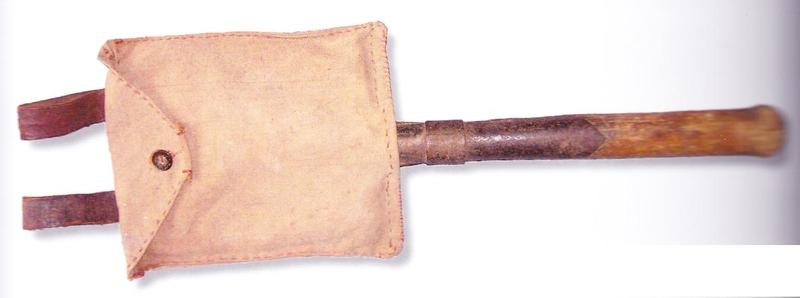

porte pelle toile

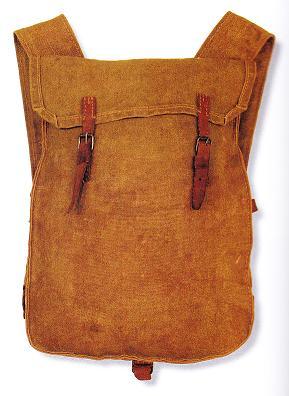

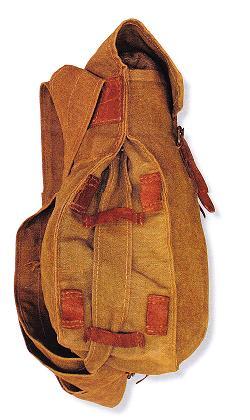

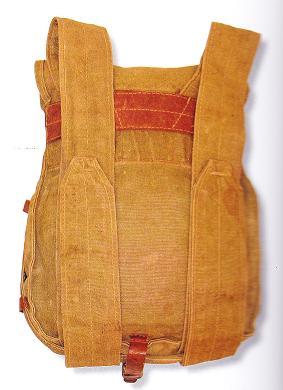

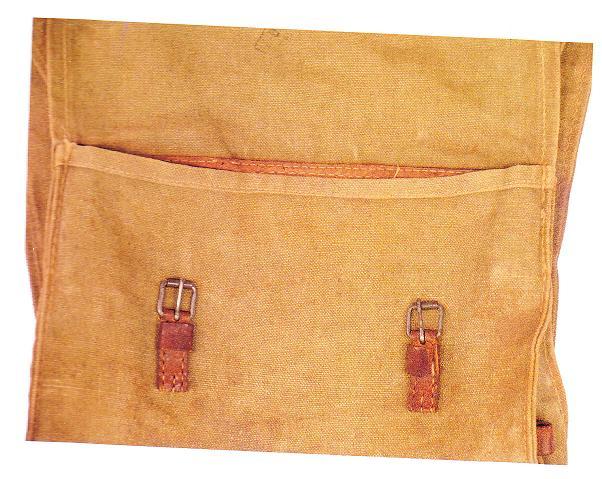

Sac a dos modèle 1910

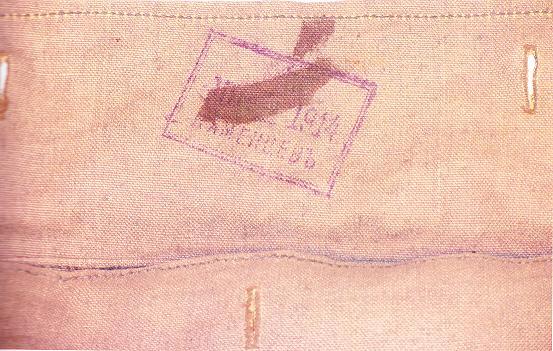

Décrit par la Prikaz 125 du 15 Mars 1910. Il est confectioné en forte toile kaki, de forme rectangulaire, de dimension sur la face avant  40cmX32cm,montage en trois parties,fermant par un rabat maintenu par deux sangles de cuir et deux boucles à ardillons simple. Sur les cotés du sac sont cousues 2 paires de passants pour des sangles. Ce sac peut être porté en bandoulière ou au dos suivant le réglage de la sangle de portage.
Il contient réglementairement
2 chemises 1 sous vêtement 2 chaussettes russes 1 serviette 1 paire de gants  le nécessaire de toilette  Des biscuits de réserve 1 sac de sel  1 Tasse émaillée 1 nécessaire de couture 1 pantalon le nécessaire de nettoyage de l'arme 4 boites de cartouches.






Variantes de Modèle 1910 avec petites bretelles de cuir Variantes de Modèle 1910 avec petites bretelles de cuir

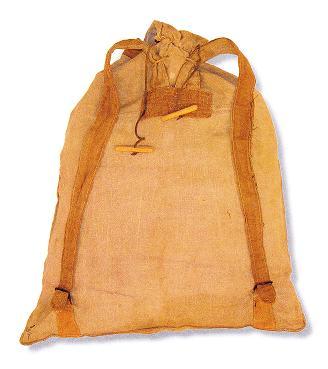

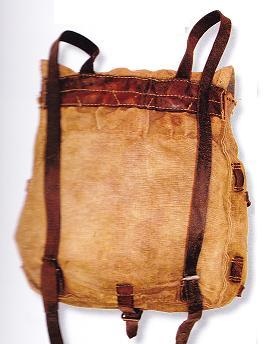

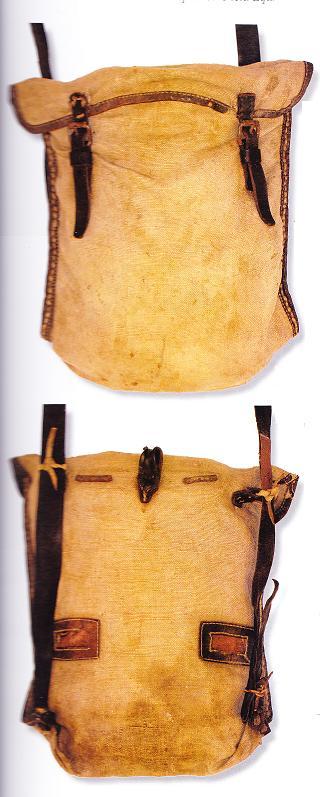

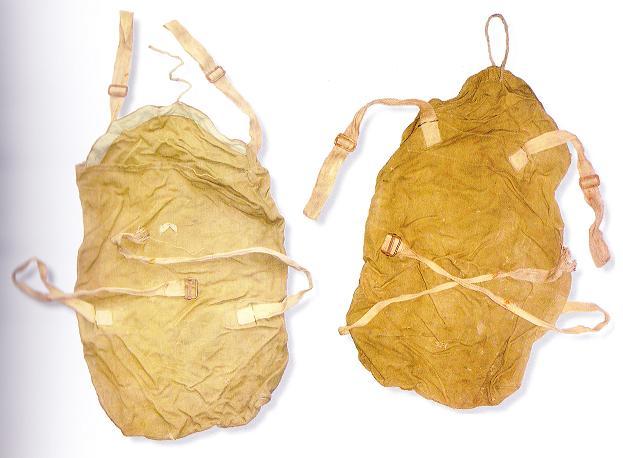

Pour couvrir les besoins de guerre des modèles simplifiés sont produit,ils ce présentent sous la forme d'une grande poche de toile rectangulaire fermant par un lacet.


Modèle simple de 1914,les deux bretelles venant se glisser sur une ceinture en deux parties. Modèle dit 14-15,fermant par lacet de serrage et rabat boutonné,une poche extérieure à rabat boutonnée est cousu sur le dos.

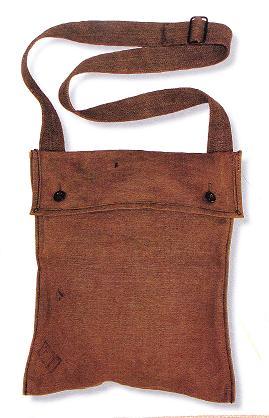

Sac a biscuits modèle 1909

Décrit par le Prikaz 175 de 1909,Cette musette sert au transport des vivres. Réalisé en toile imperméable Kaki,de forme rectangulaire de dimension 378mmX306mm, fermant par rabat boutonné sur deux boutons de 17mm peints en noir,sangle de transport en canvas de 112,23cm. Se porte du coté gauche.


Bidons

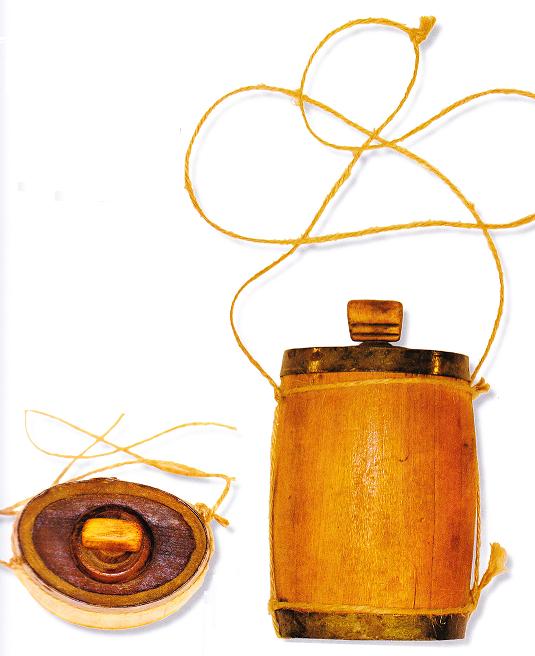

On trouve plusieurs modèles en service dans l'armée Russe,le plus ancien étant le bidon de bois Mdle 1882 d'une contenance de 70cl, il est conçu comme un tonnelet avec cerclage de fer,il ferme par un bouchon de bois et une cordelette permet son transport.il pése 345 grammes et fait 162mm de haut sur 115 de large.

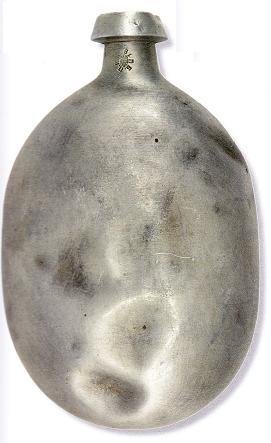

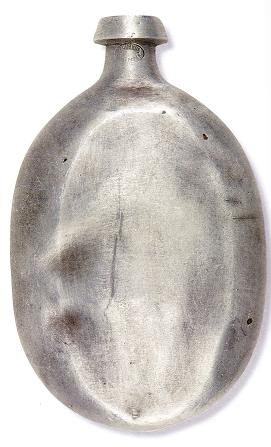

ensuite arrivrera le modèle 1897 qui est un bidon en Aluminium de forme ovale,fermant par un bouchon de liège,recouvert d'une housse de drap avec sangles de cuir. Il pèse 125 grammes,mesure 20 cm de haut sur 12 de large. donner pour une capacité de 550 ml.

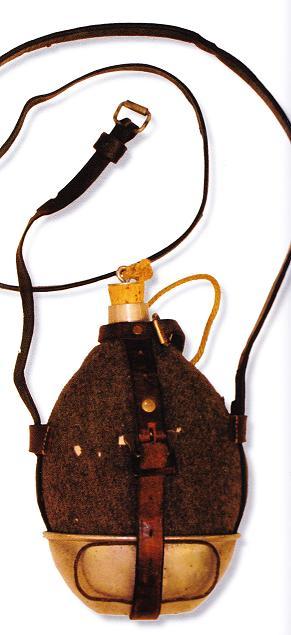

Enfin le bidon modèle 1909 qui est réalisé en Aluminium,de forme ovale,il ferme par un bouchon de liége,recouvert d'une housse de drap,sangles de cuir,d'un capacité de 850 ml,il mesure 19,5 cm de haut par 13cm de large. Réglementairement le quart Mdle 1909 est fixé sous le bidon, mais le plus souvent il est transporté dans la musette.

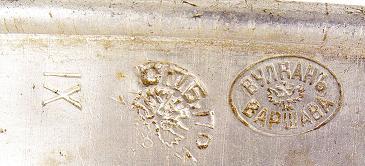

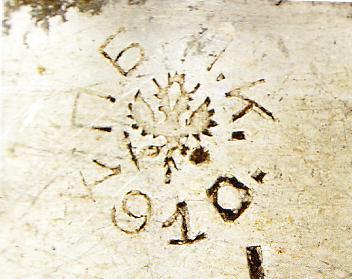

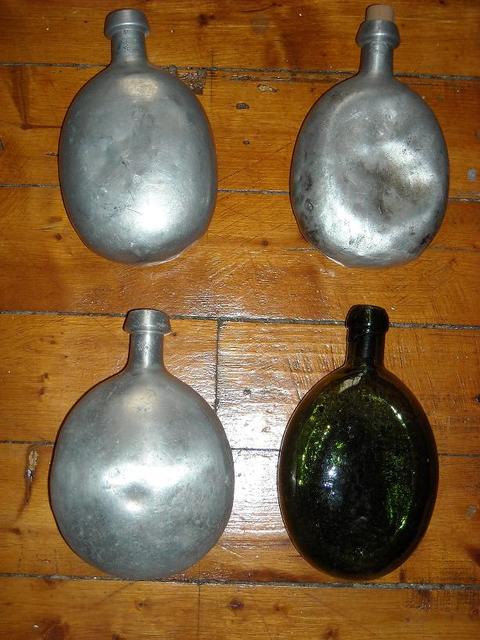

Bidon M 1892 Bidon M  1897 Bidon M  1897 Bidon M  1897 Marquages
Bidon modèle 1909

Le quart modèle 1909

Réalisé en cuivre ou en aluminium,il a une contenance de 300ml,pèse 78 grs,mesure 5.3cm de haut par 13.8 cm de large. un passant est riveté  sous le quart pour la sangle de fixation qui est cousue à la housse de gourde,une poignée rabattable en deux parties est fixée sur le coté du quart. Au court du conflit certains quart recevront une peinture kaki. Les Soldats Russes perçoivent aussi une tasse en cuivre ou émaillée de forme conique,de grande contenance,elle mesure 9.5cm de hauteur pour un diamétre de 9.7 sur la partie haute et 7cm u fond du gobelet.

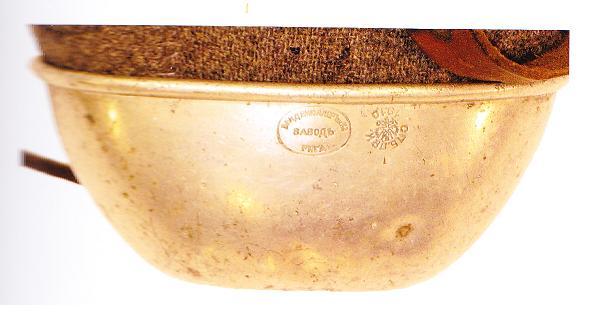

Quart en Cuivre Quart en aluminium Marquages

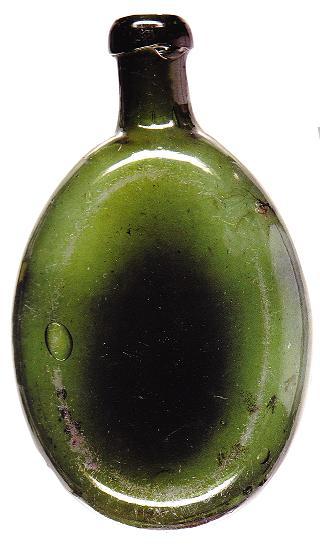

Gourde en verre

Réalisée en verre épais de différentes teintes ou translucide ,faite au moule, certaines reprennent la forme exacte du modèle 1897 en aluminium ,d'autres ont un goulot simple de bouteille.Elles ont une capacité de 500ml,une hauteur de 20cm par 11.5 de large. elle peuvent être transportées  dans une housse de drap du modèle de la gourde Aluminium  ou recouverte de paille tréssée ou dans dans une housse de toile. Elles pourraient avoir été fabriquées à l'origine pour les troupes de seconde ligne et territoriale.

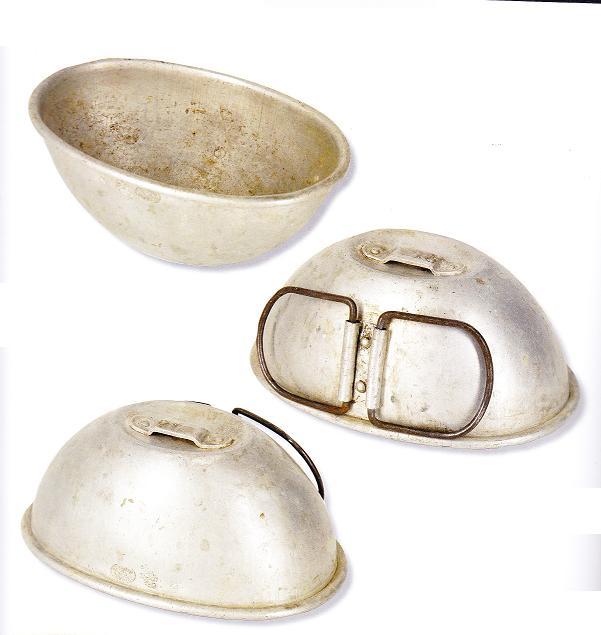

Gamelles

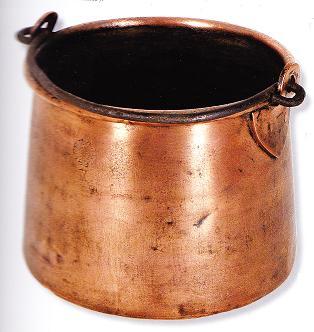

les Gamelles en usage dans l'Armée Impériale sont des modèles 1889,1897,1899 et 1909. la régulation de 1889 spécifie quelles sont fabriquées  en cuivre rouge, de forme conique, les mesures sont les suivantes Hauteur 125mm,diamètre supérieur 150mm et diamètre de la base 160mm,avec une contenance de 2l environ .Les supports de poignée sont rivetés  par deux rivets de cuivre et la poignée est en fer. Certains modèles ont des supports de poignée en fer.




Modèle 1889

Modèle 1889

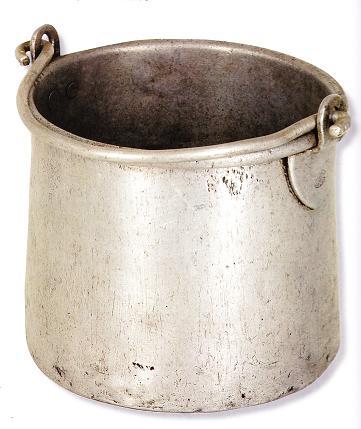

Gamelle 1897 de forme ronde en Aluminium fabriqué en 1901 par "Wulkan Varsovie"

En 1889, les gamelles sont fabriquées en Aluminium,elles ont sensiblement les mêmes dimensions et contenances,certaines sont de forme ronde d'un diamètre de 155mm environ et non conique.

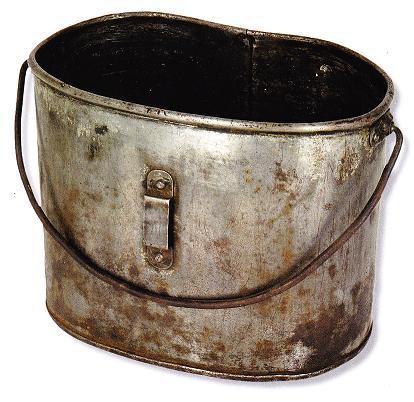

En 1909 apparait un nouveau modèle de forme Haricot et d'un contenance de 2,1l fabriqué en cuivre rouge,puis en fer blanc,un passant métallique pour une sangle est riveté  soit sur l'avant ou l'arriére de la gamelle,se qui permet son transport sur le sac. Un modèle dit pour troupe montée possède un couvercle. Elle mesure 133mm de haut sur 168mm de long et 113mm de large.

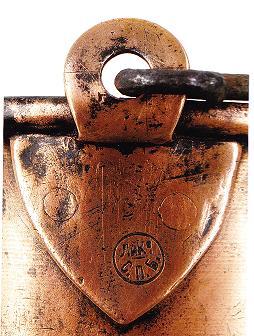

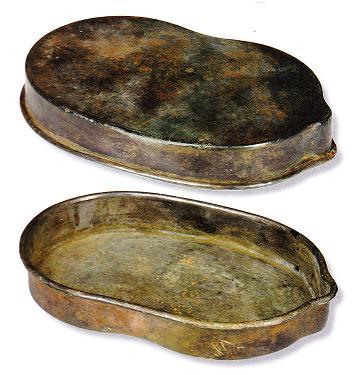

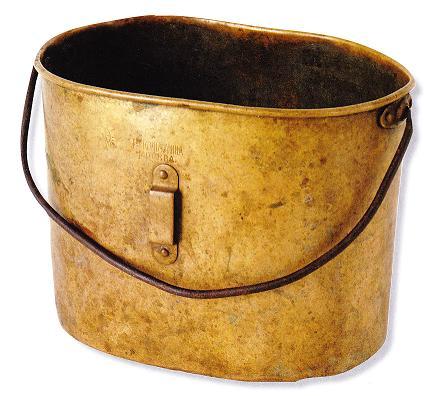

Mdle 1909 en cuivre rouge Mdle 1909 en fer Couvercle de Gamelle 1909 pour troupe montée

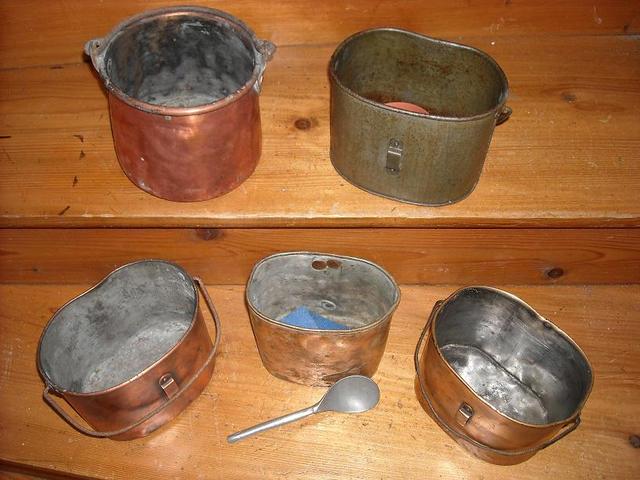

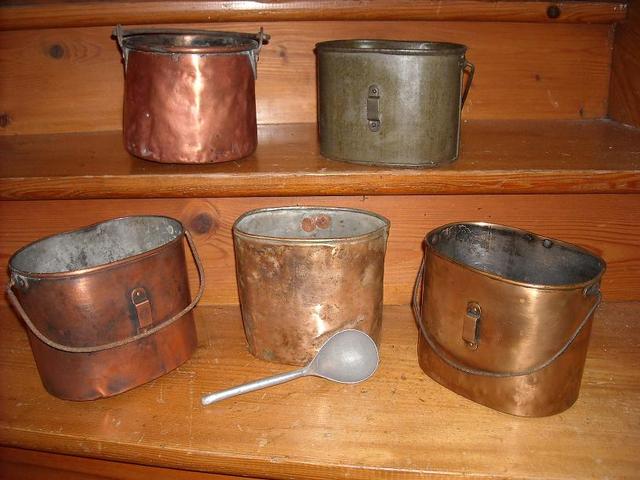

en haut une 1889 et une 1909 en fer peinte en vert
en bas deux 1909 et au centre un 1909 dite de cavalerie qui a perdu son couvercle, ça poignée et subit des réparations par matage de rivet en cuivre.Et une cuillère réglementaire en alliage.
La gamelle 1889 et une des 1909 en cuivre ont été trouvé en France,les autres viennent de l'Est (Pologne et Russie).

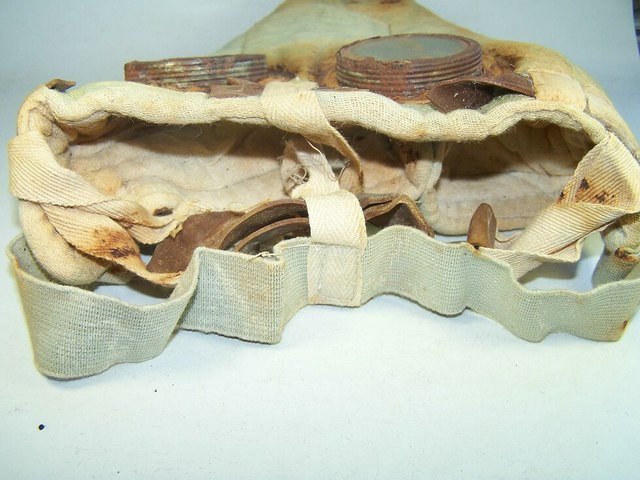

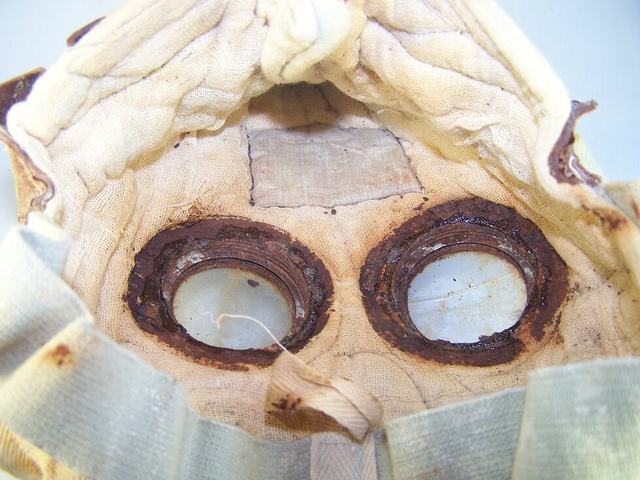

Les masques a gaz

Élément incontournable de la première guerre, le masque a gaz ne fait pas partie des équipements des Armées qui entrent en guerre en 1914, L'usage des gaz de combats obligera les différentes armées à chercher rapidement des éléments de protection,ceci donnera naissance à toute une série de modèles plus ou moins efficaces,il faudra attendre l'apparition des modèles a cartouche filtrante pour avoir de bons résultats aux niveaux de la protection.




Les Masques utilisés par les Russes sont similaires a ceux des autres pays,seul leur masque à cartouche est différent. Les premiers masques sont importés de France et d'Angleterre et distribués en Juin 1915,par la suite toute uns série de fabrications russes verront le jour ,il s'agit en fait de tampon imprégné de diveres formes allant du simple rectangle de tissu a  à des masque un peu plus sophistiqué en forme de groin couvrant plus ou moins la tête qui seront ,portés au début sans lunette de protection.

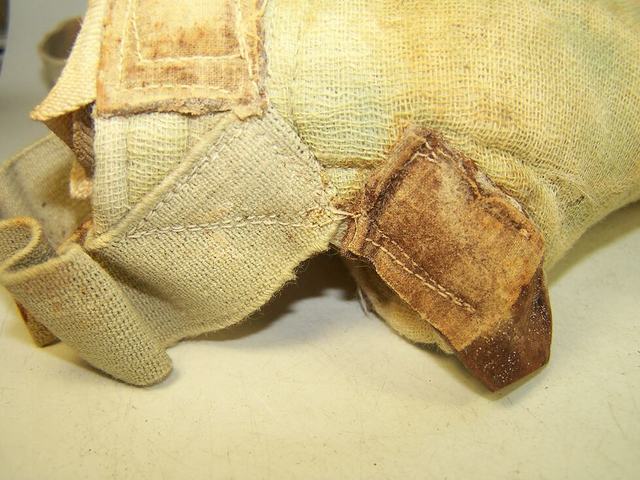

Il existe aussi des cagoules en tissu et il sera aussi fait usage des masques respiratoires utilisés dans les mines avant guerre ,composés d'un pince nez et d'une cartouche filtrante pendue à un tuyau souple,l’embout du tuyau étant placé dans la bouche et retenue en serrant la mâchoire,mais de part leur conception il ne conviennent guère a un usage militaire.

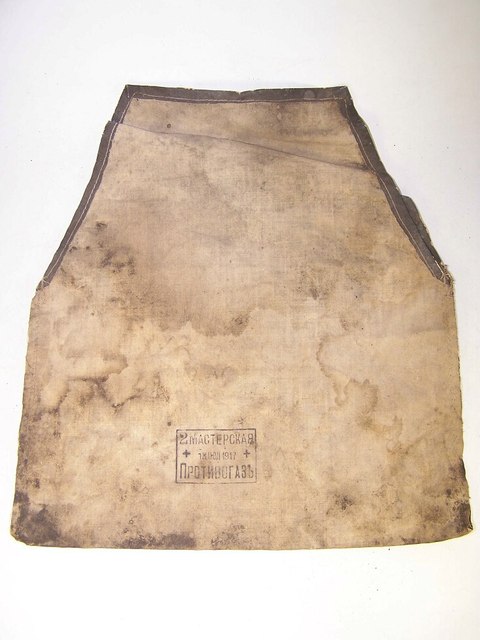

Liste des modèles Russe sans cartouche filtrante

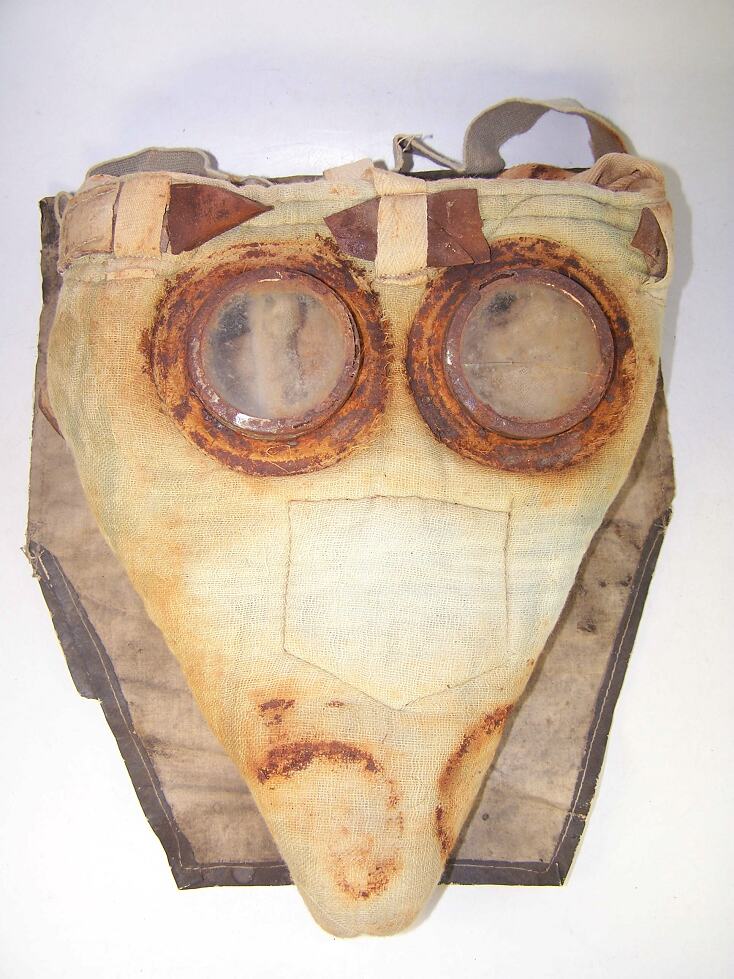

 Petrograd modèle 1,2 et 3 (tampon rectangulaire)  Varsovie modèle (tampon rectangulaire)  Svernago modèle (masque avec lunettes)  Minsk modèle (masque couvrant la face avec fente de vue rectangulaire)  Moscou modèle (Groin)Général Pawlow modèle (groin)

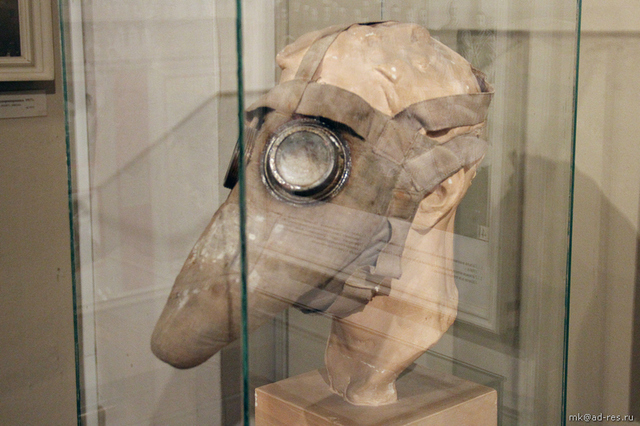

Masque a gaz M15 mis au point par le Comité des produits chimiques de la Direction de l'artillerie ( GAU) , ingénieur de développement NT Prokofiev. Il est du type groin

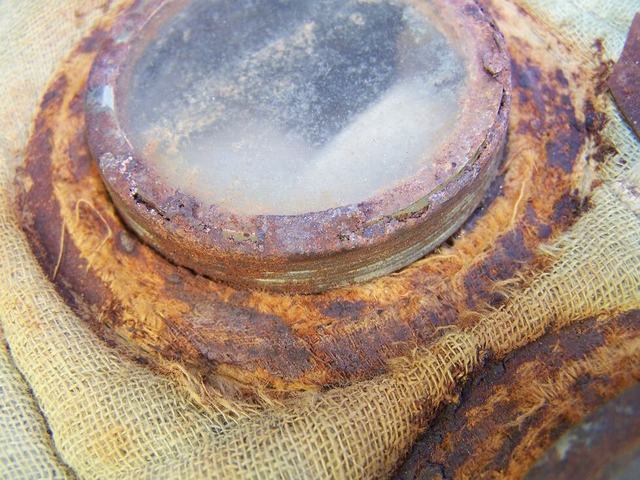

Les Masques à cartouche filtrante

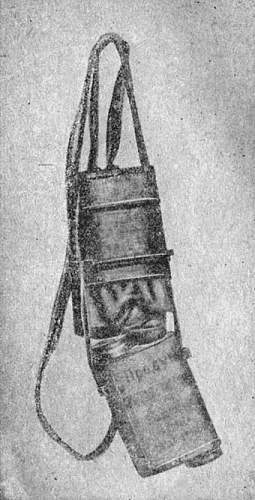

Le premier modéle est le masque de l'institut des Mines de St Petersbourg dit aussi "masque du prince Oldenburgski" qui fut un fervent supporter du projet. C'est une adaptation du masque de protection des mineurs de fond,
3.5 millions d'exemplaire seront distribué en Avril/Mai 1916. Ce masque ce revelera particuliérement inefficace !Pendant ce temps le professeur Nicolaï Zelinsky mets au point un nouveau masque,il s'associe dans ces recherches avec l'ingénieur Kummant en Juin 1915. Le masque mis au point passe des test comparatifs en 1916 a Minsk, il est officiellement adopté. En octobre 1916,il est décidé que tous les masques de l'institut des Mines seront remplacé par le modèle Zelinski-Kummant.

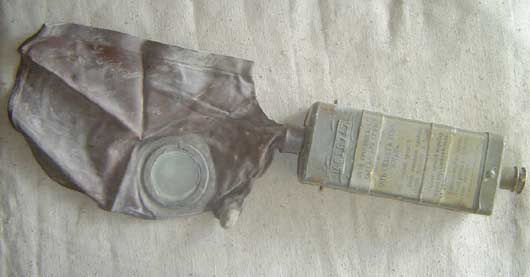

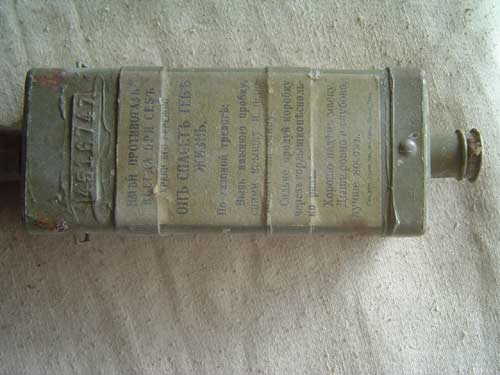

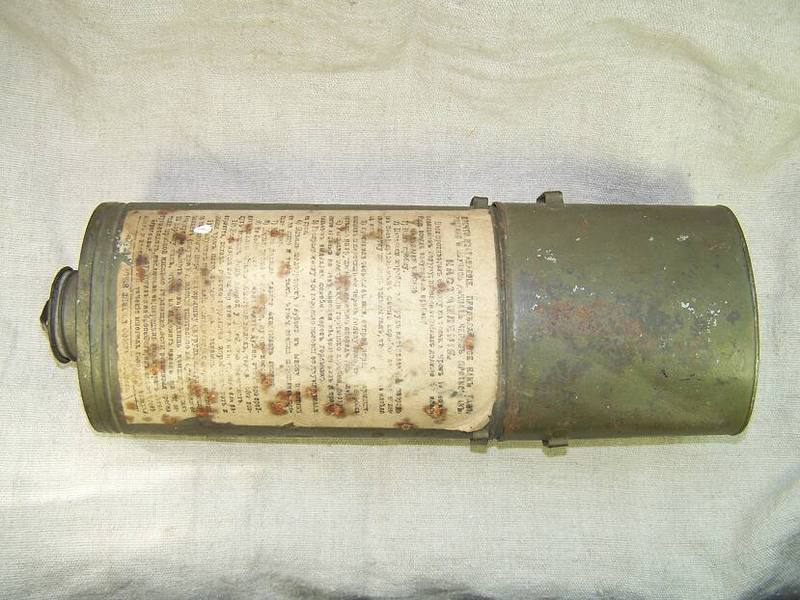

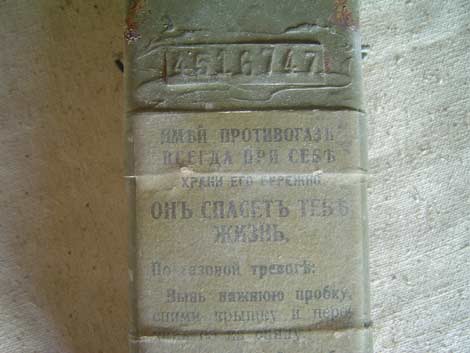

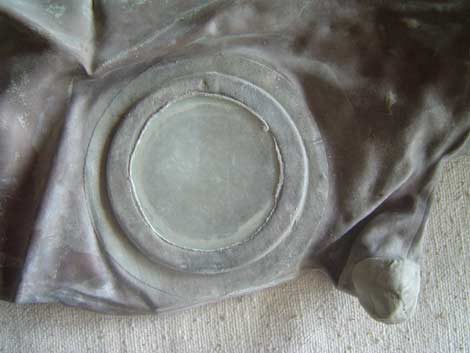

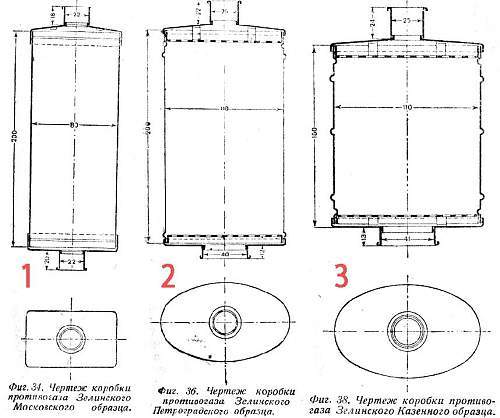

Le masque Zelinski-Kummant ce présente sous la forme d'une boite pouvant être rectangulaire ou ovale suivant les usines,le couvercle contient la cagoule en latex. A noter que l'ont trouve toute une série de différence de fabrication en plus de la forme du masque lui même.

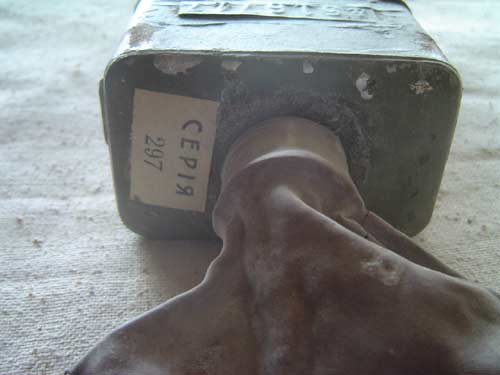

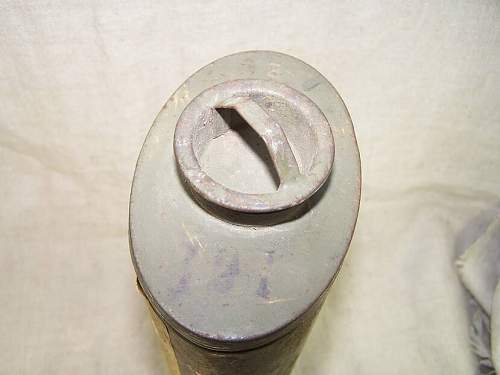

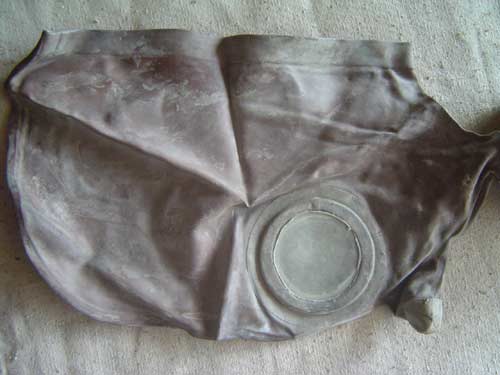

  Embout cagoule

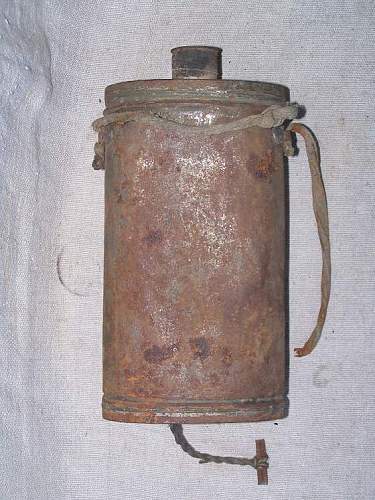

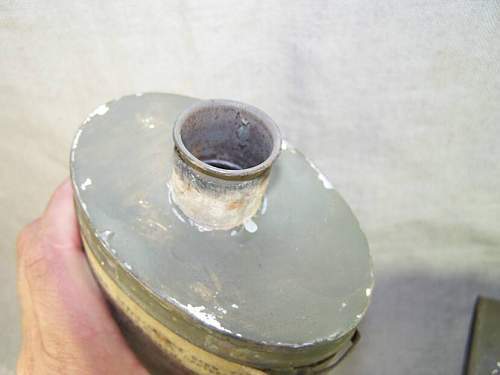

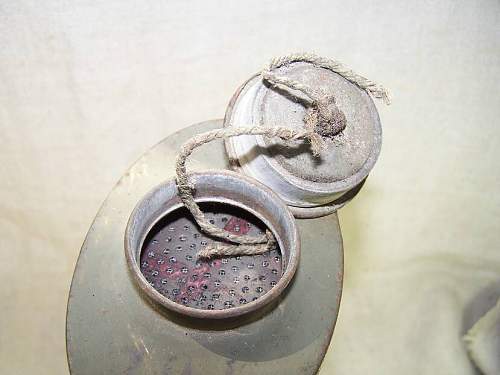

  Entrée d'air du filtre
Modèle rectangulaire Modèle rectangulaire
Modèle rectangulaire Modèle rectangulaire
Modèle rectangulaire Modèle rectangulaire

Tente abris

Avertissement : concernant les dimensions de la tente et des demis piquets, je me base sur le modèle vendu par antikvariat,les mesures russes étant incompréhensible sur les planches. Pour les piquets,j'ai fait un calcul pour déduire la longueur



Comme dans de nombreuses armée de l'époque,La tente abris russe est une copie du modèle de l'armée française du second Empire. ont trouve même l'appelation "tentes abris" en français !

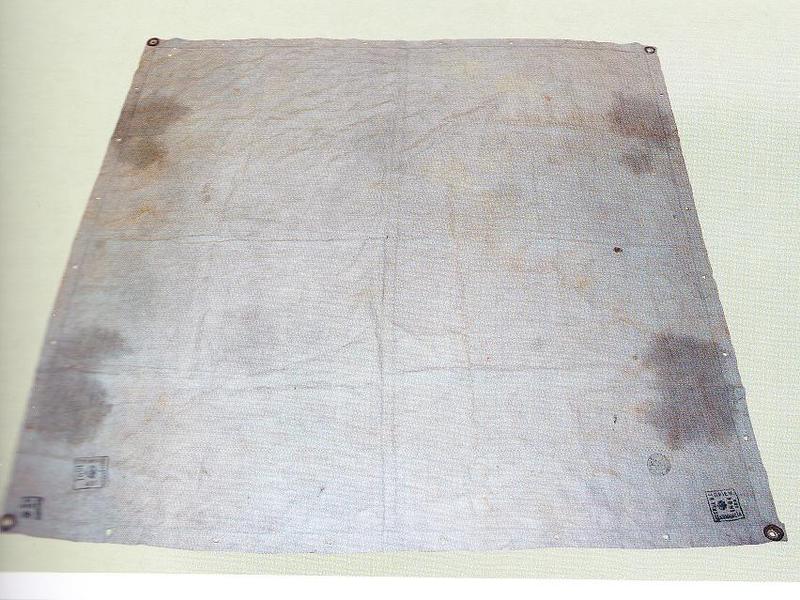

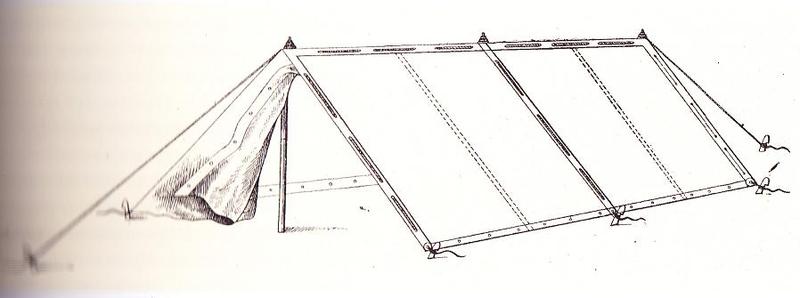

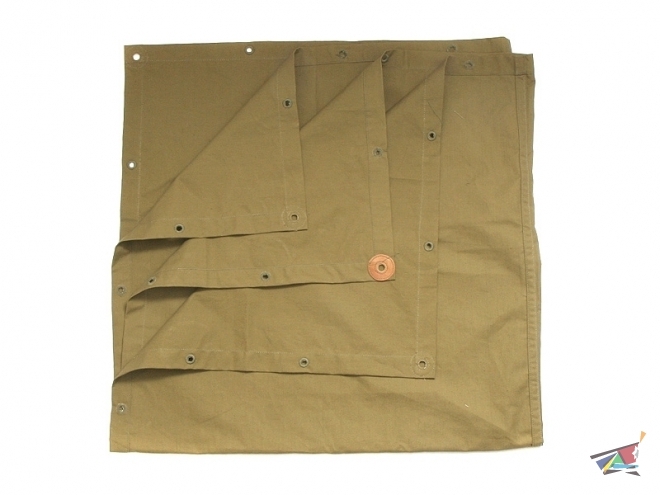

La tente modèle 1909

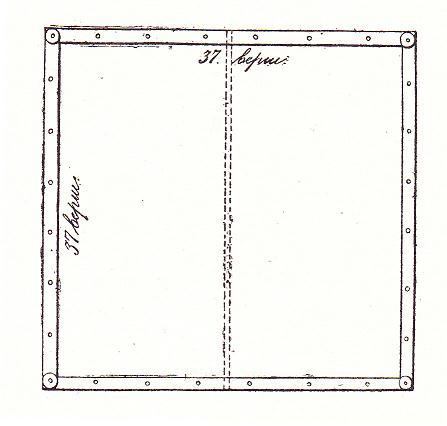

De forme légèrement rectangulaire d'une dimension de 152X155, elle est composée de deux panneaux cousus ensemble, comporte 1 œillet renforcé par une rondelle de cuir a chaque coin et 6 petits œillets sur chaque coté.

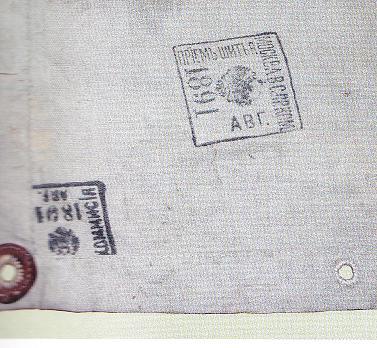

    Marquages

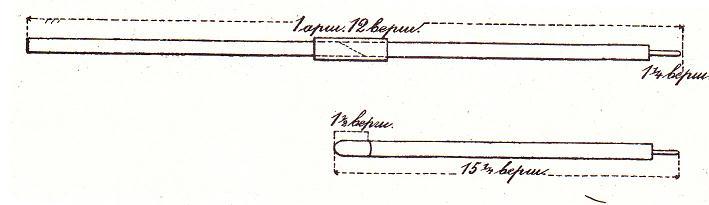

Accessoires de tente
Deux demi mats emboitables d'environ 64.5 cm chaque, un cordeau, des cordelettes pour les piquets . Apparemment sur les photos chaque soldat ne transporte qu'un demi mat.

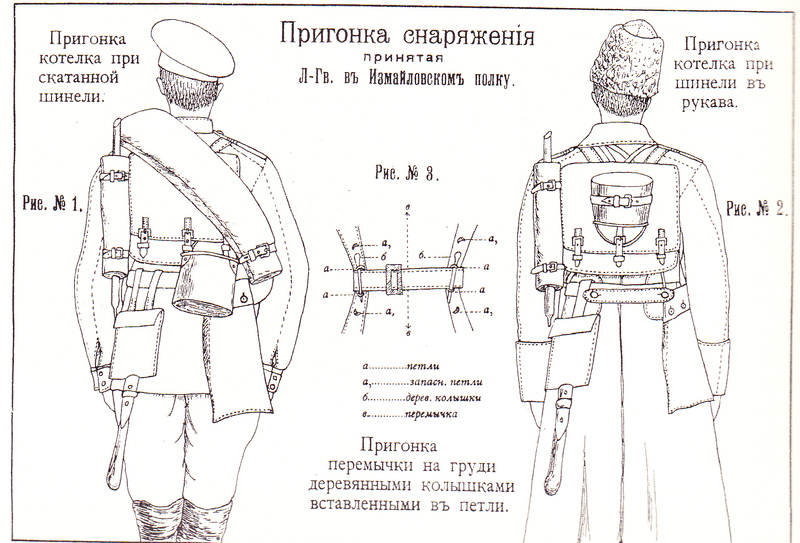

soldat avec les accessoires sur le paquetage voici les deux façons de porter sont équipements complet avec sac a dos, en été et en Hiver

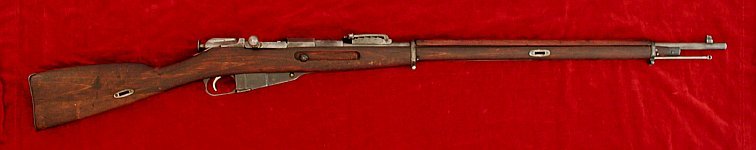

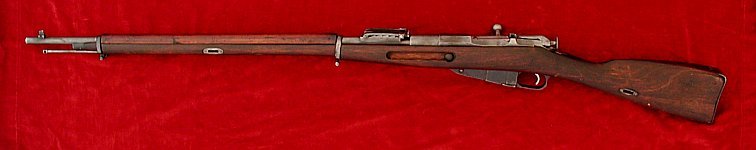

Le Fusil Mosin Nagant modèle 1891
Il fut aussi appelé  Fusil de trois lignes (mesure Russe).
Caractéristiques
-Calibre    7,62mm
-Munition  7,62X54 R
-Longueur total   1,306
-Longueur canon 0,801
-Longueur avec baïo 1,732
-Poids         4,400
-capacité magasin 5cps



Lors de son adoption comme arme de l'infanterie,la Russie n'avait pas l’infrastructure nécessaire pour produire en grande série le nouveau fusil ( Plus de trois million d'exemplaire), La Russie s'adressa donc a diverse manufactures européennes. Ce fut la Manufacture Française de Châtellerault qui fut le plus à même de produire en grande quantité, elle réalisa 503 539 armes de 1892 a 1895. les autres fabricants européens étant la Osterreichische Waffenfabrik de Steyr en Autriche et la Société Suisse de Neuhausen-chutes du Rhin. Les productions nationales débutent en 1894 aux arsenaux de Tula,Ijvesk et Sestrojevsk.



A l'entrée en Guerre en 1914, la Russie fit également fabriquer des fusils Mosin aux Etats Unis par les sociétés "New England Compagny de Springfield" qui produit 769 520 fusils et "Remington Arms Union Metallic Cartridge Compagny de Bridgeport" pour 840 307 armes. Avec la Révolution de 1917 un deuxième lot de 280 049 Mosin ne fut pas livré a la Russie.

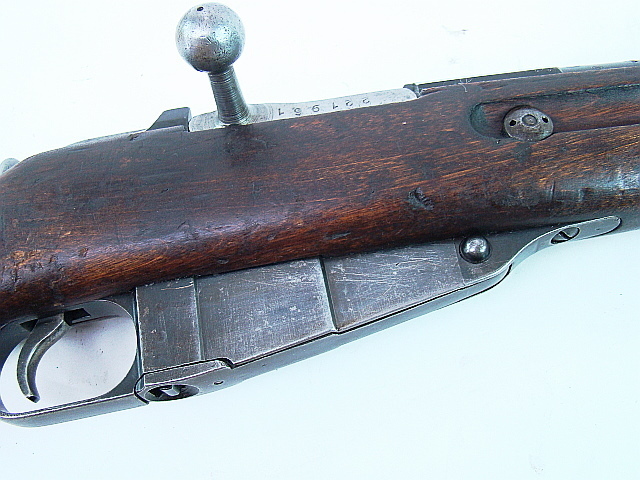

Description de L'arme
Monture d'un seule pièce à crosse Anglaise, fut effilé et garde main recouvrant le canon terminé par un embouchoir. Le canon est maintenue par une capucine et une grenadière.Baguette sous le canon.

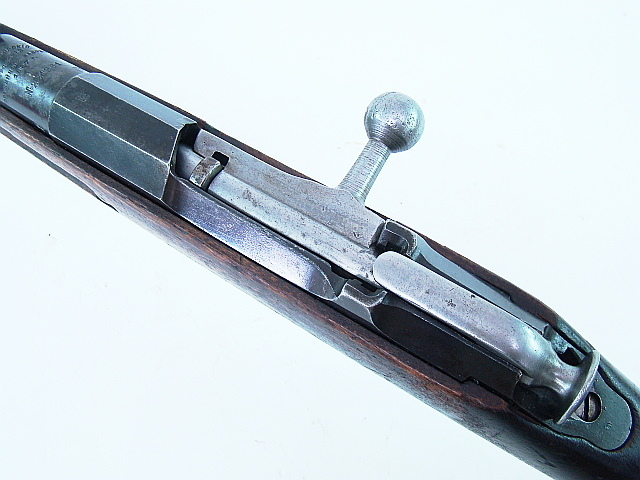

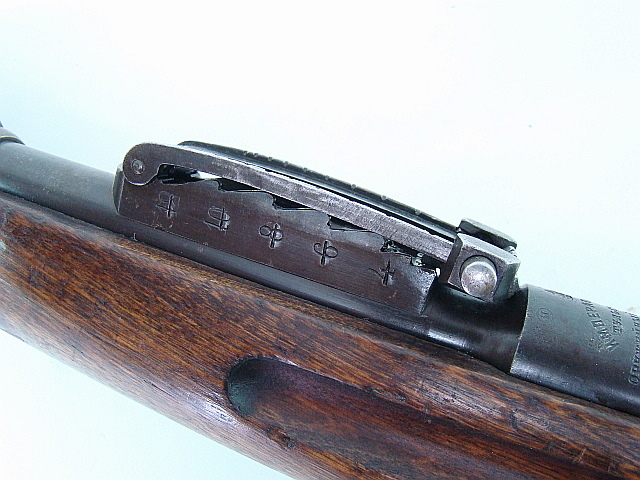

Boitier de culasse a pans, culasse mobile a levier droit, magasin fixe alimenté par lame chargeur de cinq coups.Les organes de visée sont constitués par un guidon nu sur embase et une hausse a gradins et Planchette. Les gradins vont de 200 a 1000 et la planchette de 1100 a 2600, les mesure sont en arshins Russe soit un arshin = 0,711m. En 1908 avec l'adoption de la nouvelle cartouche a balle cylindro-ogivale pointu de 9,4gr une nouvelle planchette est installé avec des graduations de 1200 a 3200 arshins

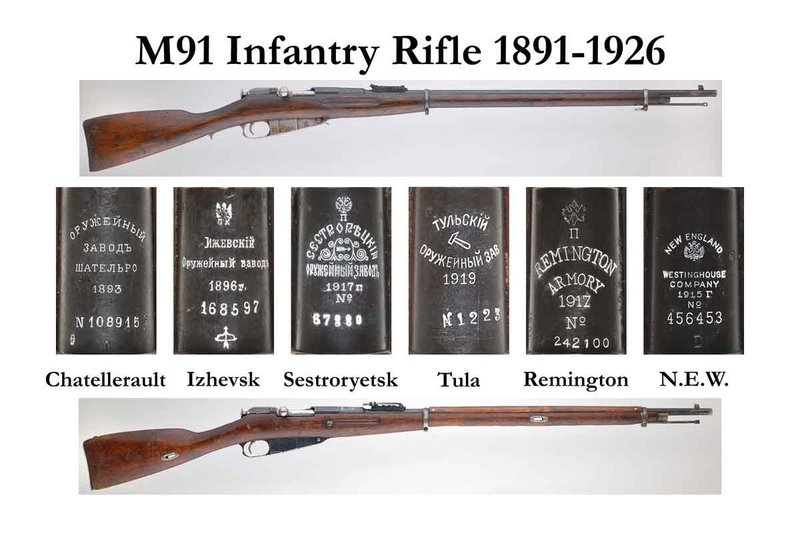

Marquages Marquages Marquages

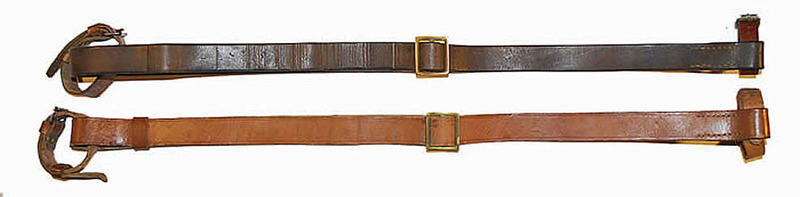

Bretelles M 1891

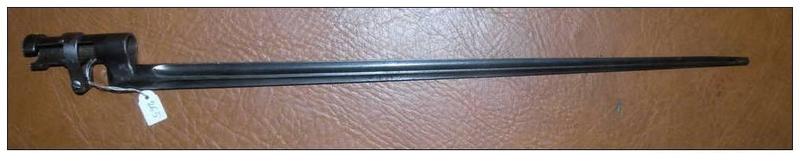

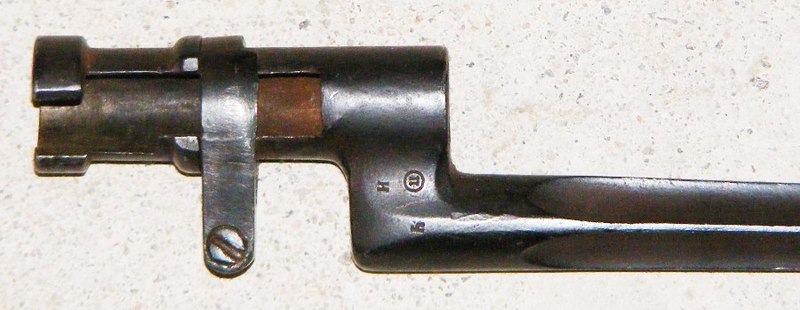

La baïonnette 1891 est de forme cruciforme, l’extrémité ayant la forme d'une lame de tournevis, elle comporte une virole de blocage. La baïonnette 1891 est de forme cruciforme, l’extrémité ayant la forme d'une lame de tournevis, elle comporte une virole de blocage.

Suite 3e Partie
